Mijn ontwerp was 10mm idd , 8 is nog te overwegen maar eerlijk gezegd zou ik niet weten waarom je het dunner dan 10 zou moeten maken , voor de prijs ga je dit nauwelijks moeten doen.
Hoekaanslag Lineaal
- Onderwerp starter Nico Kliko
- Startdatum
- Status
Mijn ontwerp was 10mm idd , 8 is nog te overwegen maar eerlijk gezegd zou ik niet weten waarom je het dunner dan 10 zou moeten maken , voor de prijs ga je dit nauwelijks moeten doen.
Als het dan toch de strip met getapt draad wordt, kan iedereen naar behoefte toch daar een stukje draadeind in vastmaken en dan vleugelmoeren oid gebruiken?
Ik vrees dat we onszelf een beetje aan het overgalloperen zijn...
De bedoeling van de woodpeckers aanslag, en die van RDE, is om snel en herhaaldelijk te kunnen afkorten met een (korte) geleiderail. Denk meer in de richting van de HK(C)55 zagen met hun aangepaste rails: https://youtu.be/i4xwxJEeGhA
Wanneer ik een lange balk/plaat in meerdere stukken van 40cm wil zagen, wil ik gewoon met men plooimeter om de 40cm een streepje zetten, en dan met de aanslag de ene snede na de andere maken. Dankzij het handvat kan ik de aanslag goed tegen men werkstuk (haaks) aanduwen, en op zen plaats houden.
Ik wil dus niet twee merkstreepjes per stuk van 40cm trekken, men geleiderail juist positioneren tov. deze merktekens, de geleiderail vastzetten met klemmen, en dan pas zagen.
Dat is voor mij de toepassing waarvoor ik deze aanslag wil gebruiken. Misschien hebben anderen een ander gebruik voor ogen, maar dan kan je beter naar een ander product op zoek gaan denk ik.
Feit blijft ook dat Nico het ontwerp maandag wil binnendoen, dus om er een volledige Transformer van te maken is er nu gewoon geen tijd.
Zoals het er nu uitziet kan je:
- met 3 puntsbevestiging afkorten op 90°, met een slot voor een lijmklem
- met 3 puntsbevestiging afkorten op -45°
- met 3 puntsbevestiging afkorten op +45°
- met 2 puntsbevestiging vrij afkorten over 180° (zal ontwerp nog aanpassen hiervoor, nu 170°)
Ik denk dat we hiermee wel al heel wat extra aanbieden tov. het Woodpeckers alternatief, zonder heel veel in te boeten in nauwkeurigheid.
Wat betreft de te gebruiken bouten/moeren: hier ben je zelf vrij in, Nico levert standaard zeskantbouten mee, je kan ook kiezen voor vleugelmoeren. Bij je lokale ijzerwarenwinkel kan je voor een paar €c de moeren van je dromen aanschaffen.
Ik zal straks nog eens een nieuwe versie doorsturen (met boog van 180°).
De bedoeling van de woodpeckers aanslag, en die van RDE, is om snel en herhaaldelijk te kunnen afkorten met een (korte) geleiderail. Denk meer in de richting van de HK(C)55 zagen met hun aangepaste rails: https://youtu.be/i4xwxJEeGhA
Wanneer ik een lange balk/plaat in meerdere stukken van 40cm wil zagen, wil ik gewoon met men plooimeter om de 40cm een streepje zetten, en dan met de aanslag de ene snede na de andere maken. Dankzij het handvat kan ik de aanslag goed tegen men werkstuk (haaks) aanduwen, en op zen plaats houden.
Ik wil dus niet twee merkstreepjes per stuk van 40cm trekken, men geleiderail juist positioneren tov. deze merktekens, de geleiderail vastzetten met klemmen, en dan pas zagen.
Dat is voor mij de toepassing waarvoor ik deze aanslag wil gebruiken. Misschien hebben anderen een ander gebruik voor ogen, maar dan kan je beter naar een ander product op zoek gaan denk ik.
Feit blijft ook dat Nico het ontwerp maandag wil binnendoen, dus om er een volledige Transformer van te maken is er nu gewoon geen tijd.
Zoals het er nu uitziet kan je:
- met 3 puntsbevestiging afkorten op 90°, met een slot voor een lijmklem
- met 3 puntsbevestiging afkorten op -45°
- met 3 puntsbevestiging afkorten op +45°
- met 2 puntsbevestiging vrij afkorten over 180° (zal ontwerp nog aanpassen hiervoor, nu 170°)
Ik denk dat we hiermee wel al heel wat extra aanbieden tov. het Woodpeckers alternatief, zonder heel veel in te boeten in nauwkeurigheid.
Wat betreft de te gebruiken bouten/moeren: hier ben je zelf vrij in, Nico levert standaard zeskantbouten mee, je kan ook kiezen voor vleugelmoeren. Bij je lokale ijzerwarenwinkel kan je voor een paar €c de moeren van je dromen aanschaffen.
Ik zal straks nog eens een nieuwe versie doorsturen (met boog van 180°).
Ik volg SereN. KISS: Keep it smart & simple. Ik had indien mogelijk wel graag iets of wat dikte van materiaal gehad voor de aanslag, zodat je bij planken met bvb afgeronde / gebroken kantjes ook nog makkelijk de aanslag kan gebruiken. Maar als 5mm de enige optie is, ook prima.
Mee eens met SereN,
Een nieuw ontwerp en dikker aluminium kan ik nog wel regelen. Op zoek gaan naar welke t bouten of moeren in elke rail passen etc. wordt misschien weer meer werk. Dus inderdaad, dit is de basis versie.. en je kunt hem zelf verder aanpassen met andere bouten of moeren.
Ik verwacht wel dat hij iets duurder wordt, ik ga er vanuit dat niemand daar bezwaar op heeft? Zal niet veel zijn.
Wordt een beetje omslachtig als ik voor 70 man (jaja, ondertussen al weer zoveel) weer op antwoord moet gaan wachten.
Dus ik hoop dat jullie me vertrouwen dat ik de prijsverhoging eerlijk toepas?
Een nieuw ontwerp en dikker aluminium kan ik nog wel regelen. Op zoek gaan naar welke t bouten of moeren in elke rail passen etc. wordt misschien weer meer werk. Dus inderdaad, dit is de basis versie.. en je kunt hem zelf verder aanpassen met andere bouten of moeren.
Ik verwacht wel dat hij iets duurder wordt, ik ga er vanuit dat niemand daar bezwaar op heeft? Zal niet veel zijn.
Wordt een beetje omslachtig als ik voor 70 man (jaja, ondertussen al weer zoveel) weer op antwoord moet gaan wachten.
Dus ik hoop dat jullie me vertrouwen dat ik de prijsverhoging eerlijk toepas?
Ik kan mij hier volledig in vinden....... Niet te ver gaan zoeken aub. Nauwkeurigheid primeert.
Sluit me hier volledig bij aan, enige waar ik wel waarde aan hecht is de dikte. Verder vindt ik dat we met het huidige ontwerp al een hele mooie tool hebben. En moeten we inderdaad oppassen niet over de top te gaan.
Is overigens ook doodsimpel zelf te maken uit een stukje (berken) multiplex van 12mm dan kost het niks

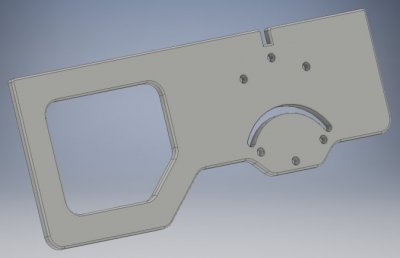

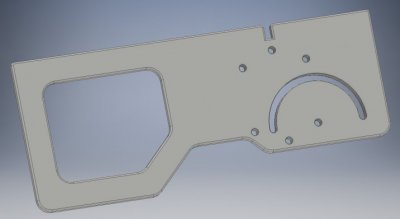

Heb de boog even doorgetrokken tot volledig 180°:
Hiervoor heb ik 'de bult' onderaan dan helemaal doorgetrokken tot de linker onderhoek. Ik wil hier nogmaals bij opmerken dat bij de grotere hoeken het handvat voor een (zeer) groot gedeelte onder de geleiderail gaat vallan, en dus quasi onbruikbaar wordt.

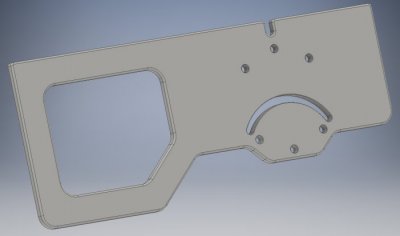

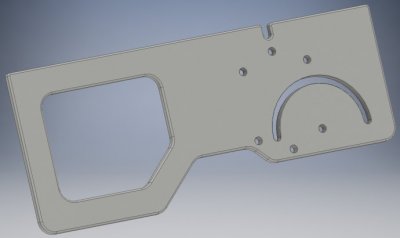

Ik heb nog een ander alternatiefje getekend:
Hierbij heb je een centrale boog (in combinatie met onderste gat 90° aanslag) van 120°. De 'bult' blijft hiermee ook kleiner (als dat iets uitmaakt).

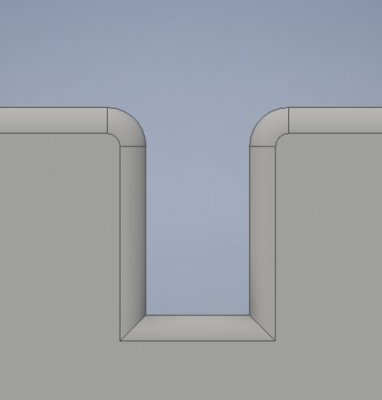

Zijn er nog opmerkingen over het slot voor de lijmklem? Ik heb deze nog aangepast, ik had dit slot eerst foutief laten eindigen op een afgerond gat van 8mm, maar de lijmklem heeft een platte achterkant. Nu heb ik een rechthoekig slot voorzien van 8mm breed en 16mm diep. Voor de FSZ lijmklemmen lijkt dit voldoende, geen idee of de FS-HZ snelspanklemmen, en anderen... er ook in passen.
Hiervoor heb ik 'de bult' onderaan dan helemaal doorgetrokken tot de linker onderhoek. Ik wil hier nogmaals bij opmerken dat bij de grotere hoeken het handvat voor een (zeer) groot gedeelte onder de geleiderail gaat vallan, en dus quasi onbruikbaar wordt.
Ik heb nog een ander alternatiefje getekend:
Hierbij heb je een centrale boog (in combinatie met onderste gat 90° aanslag) van 120°. De 'bult' blijft hiermee ook kleiner (als dat iets uitmaakt).
Zijn er nog opmerkingen over het slot voor de lijmklem? Ik heb deze nog aangepast, ik had dit slot eerst foutief laten eindigen op een afgerond gat van 8mm, maar de lijmklem heeft een platte achterkant. Nu heb ik een rechthoekig slot voorzien van 8mm breed en 16mm diep. Voor de FSZ lijmklemmen lijkt dit voldoende, geen idee of de FS-HZ snelspanklemmen, en anderen... er ook in passen.
Bijlagen
Aww, sip gezichtje op de aanslag zo
Moet zeggen dat ik al heel blij zou worden van de aanslag zonder boog, zal toch vooral 90 graden zagen. Mocht de boog er toch op komen, dan zou de 120 graden variant mijn voorkeur hebben maar dan met de dikke kont van de andere tekening. Heb namelijk net naar het woodpeckers behind the design filmpje gekeken, daar hadden ze prototypes gemaakt met een sleuf om gewicht te besparen, maar dat is uit het ontwerp gehaald vanwege de stijfheid. En die gebruiken 3/8" materiaal, 9.5 mm! Als wij dan 8 of zelfs 5 doen dan zou ik eigenlijk die boog helemaal er uit laten...
Moet zeggen dat ik al heel blij zou worden van de aanslag zonder boog, zal toch vooral 90 graden zagen. Mocht de boog er toch op komen, dan zou de 120 graden variant mijn voorkeur hebben maar dan met de dikke kont van de andere tekening. Heb namelijk net naar het woodpeckers behind the design filmpje gekeken, daar hadden ze prototypes gemaakt met een sleuf om gewicht te besparen, maar dat is uit het ontwerp gehaald vanwege de stijfheid. En die gebruiken 3/8" materiaal, 9.5 mm! Als wij dan 8 of zelfs 5 doen dan zou ik eigenlijk die boog helemaal er uit laten...
