Viool - bouwverslag

[munckf]

Heerlijk om te zien hoe veel je zelf maakt van je werkplaats in al zijn aspecten. Ik ben heeeeeel benieuwd hoe jouw viool gaat worden. Ik vermoed dat dat het begin van een lange, mooie productie gaat worden. En super dat je zo'n mooie foto's van het proces maakt.

En... nog een heel goed en vruchtbaar 2023 gewenst!



[knotwilg]

@Ruben houtklusser Even een vraag tussendoor, die (Metabo?) handboormachine, heb je die zelf aan een 'statief' gemonteerd? Of is dat ooit als een geheel verkocht?



[Ruben houtklusser]

@Ruben houtklusser Even een vraag tussendoor, die (Metabo?) handboormachine, heb je die zelf aan een 'statief' gemonteerd? Of is dat ooit als een geheel verkocht?

Zover ik kan nagaan is dit als set bedoelt.
Dit is een uitvoering met 2 snelheden.
Hiervoor had ik een uitvoering met vaste snelheid, en die was ook compleet met standaard.
Heb ze wel vaker langs zien komen, en altijd met standaard, denk dat ze ooit zo verkocht zijn.



[knotwilg]

Heb ze wel vaker langs zien komen, en altijd met standaard, denk dat ze ooit zo verkocht zijn.

Ik ga eens op zoek, dank je.



[Arend b]

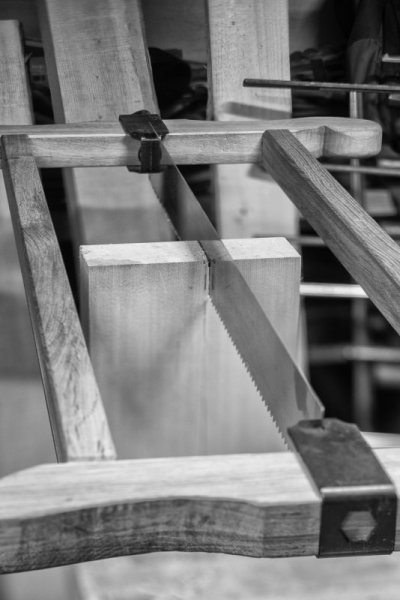

Mooie spanzaag , wel knap dat je er zo dun mee kan zagen,
Speciaal zaag blad ?



[Ruben houtklusser]

Mooie spanzaag , wel knap dat je er zo dun mee kan zagen,
Speciaal zaag blad ?

Eigenlijk te grof voor dit fijne werk, maar het is wat ik heb en het werkt.
Maar het zaagblad is wel een schulpmodel



[Ruben houtklusser]

Hier word niet stilgezeten, verschillende projectjes zijn gaande met betrekking tot de viool.

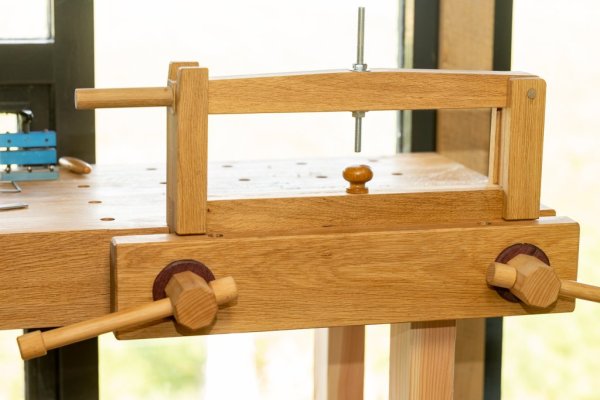

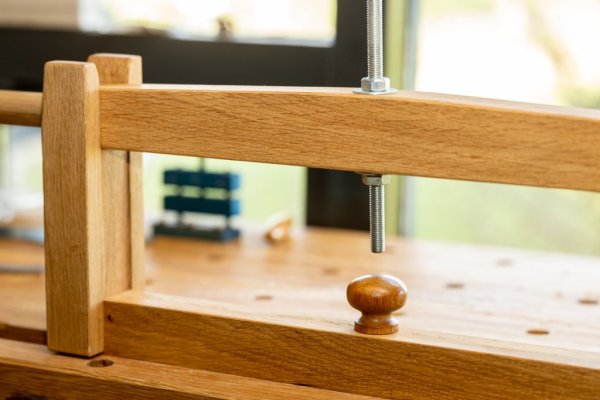

Zoals deze punch-caliper.
Schijnt al een eeuwen gebruikte methode om de dikte nauwkeurig vast te leggen voor de verschillende viool delen.


Enige wat nog moet gebeuren is een stalen puntje draaien welke onderin de draadeind komt.
Hiervoor heb ik reeds schroefdraad getapt inwendig van het draadeinde.



[Handtools only]

Mooi hoor,alleen al het maken van het gereedschap en hulpstukken.



[kiesvoorhout]

Hoe werkt dit dan?
Haal je het ruwe blad over de houten knop en krast het stalen pennetje de juiste diepe aan de andere kant in het blad in kleine stapjes?

Groet,

Kor



[Ruben houtklusser]

Hoe werkt dit dan?
Haal je het ruwe blad over de houten knop en krast het stalen pennetje de juiste diepe aan de andere kant in het blad in kleine stapjes?

Groet,

Kor

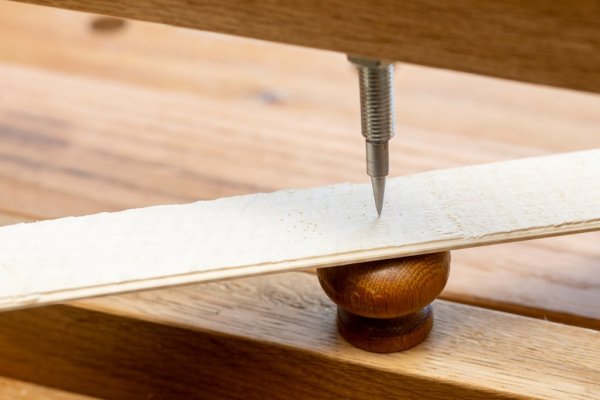

Wat ik heb gezien is dat er gaatjes worden geprikt.
Vervolgens kun je hout afnemen tot de gaatjes verdwijnen.



[Ruben houtklusser]

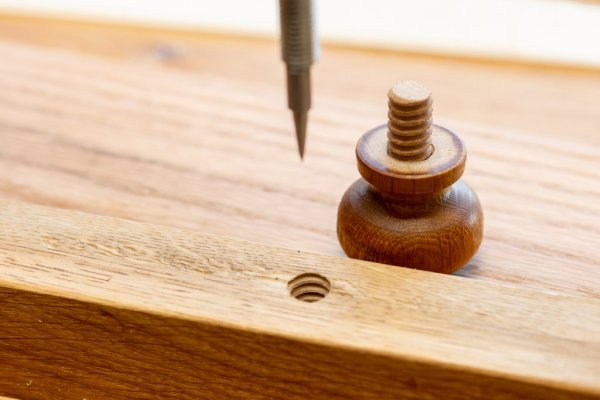

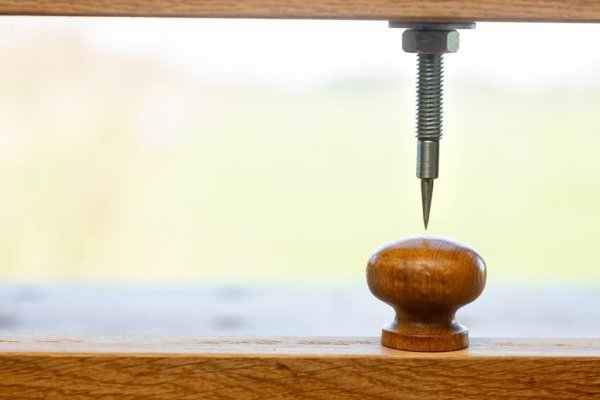

De punt gedraaid op de draaibank


De houten knop is inwisselbaar voor eventueel een andere vorm



[Ruben houtklusser]

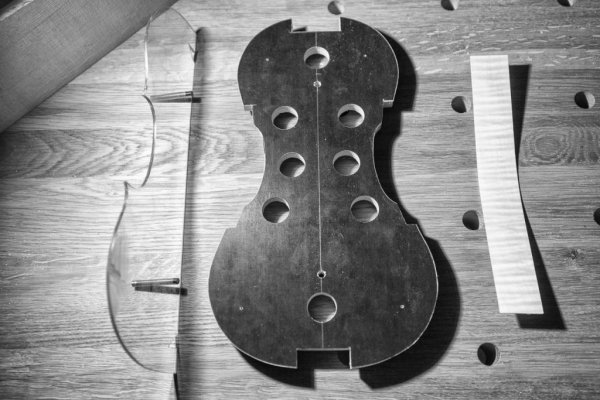

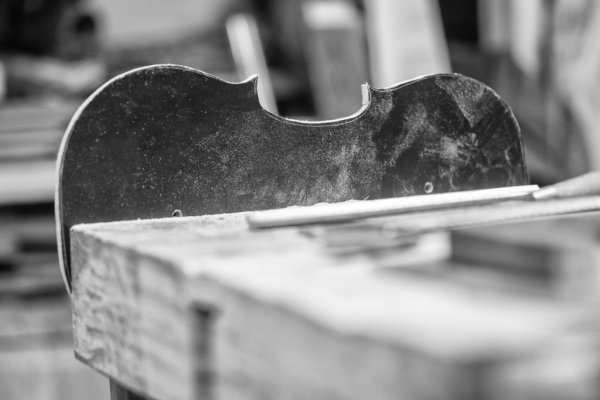

De mal welke de viool zijn vorm geeft en waar ik omheen moet bouwen ligt ook klaar.



[Ruben houtklusser]

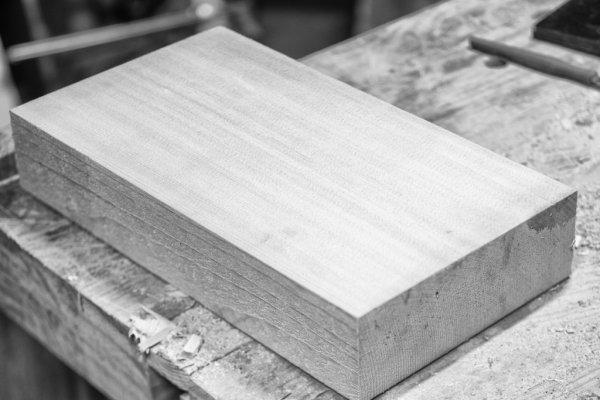

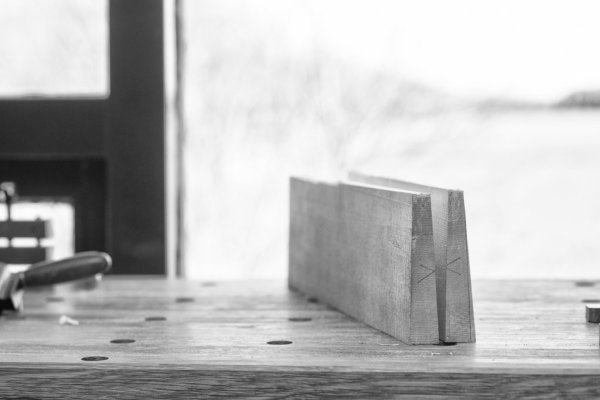

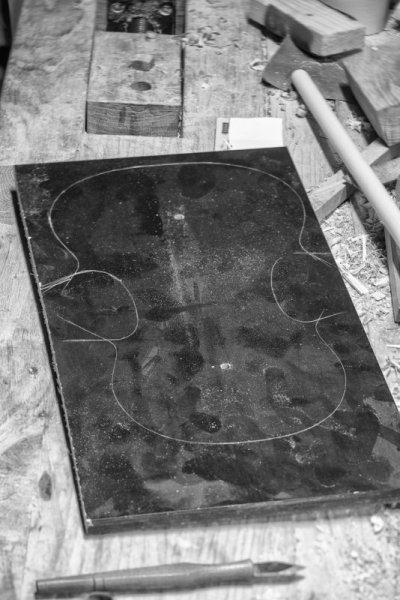

Tussendoor een blok fijnspar verzaagd zodat de frontdelen vast kunnen acclimatiseren.



[Ruben houtklusser]

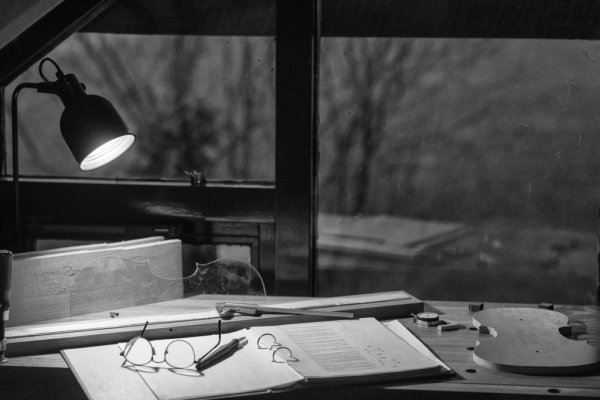

Omdat dit allemaal nieuw is voor mij vraagt het veel leeswerk (niet mijn ding) en tekeningen bekijken.
Daarnaast is er online bijzonder veel te vinden waaronder youtube series waar bouwers stap voor stap alles delen. Erg leerzaam en behulpzaam!
Een aantal nieuwe technieken heeft mij ondertussen aan het denken gezet en zo is er weer een nieuw project ontstaan in mijn hoofd. (valkuil voor mij)



[kiesvoorhout]

De creativiteit uit zich ook in de fotografie.
Ieder plaatje is volgens mij over nagedacht, compositie en belichting zijn erg goed.

Groet,
Kor



[henkvanzuylen]

De creativiteit uit zich ook in de fotografie.
Ieder plaatje is volgens mij over nagedacht, compositie en belichting zijn erg goed.

Groet,
Kor

Inderdaad, complimenten daar voor



[quatorze]

ik ga eens op zoek, dank je.

de handkolomboor is van Ixion.
Wordt nog wel eens op Catawiki aangeboden. Gaan weg voor verschillende prijzen.

Ixion - Kolom boormachine - handmatig

In goede, complet, gebruikte, werkende staat verkerende hand kolom boor machine van het Duitse merk Ixion. In 1919 opgericht door de firma Otto Häfner, tot hun faillissement 2011 heeft de fabriek boor en freesmachines gemaakt. (eea. is terug te lezen in art...

www.catawiki.com



[Ruben houtklusser]

de handkolomboor is van Ixion.
Wordt nog wel eens op Catawiki aangeboden. Gaan weg voor verschillende prijzen.

Ixion - Kolom boormachine - handmatig

In goede, complet, gebruikte, werkende staat verkerende hand kolom boor machine van het Duitse merk Ixion. In 1919 opgericht door de firma Otto Häfner, tot hun faillissement 2011 heeft de fabriek boor en freesmachines gemaakt. (eea. is terug te lezen in art...

www.catawiki.com

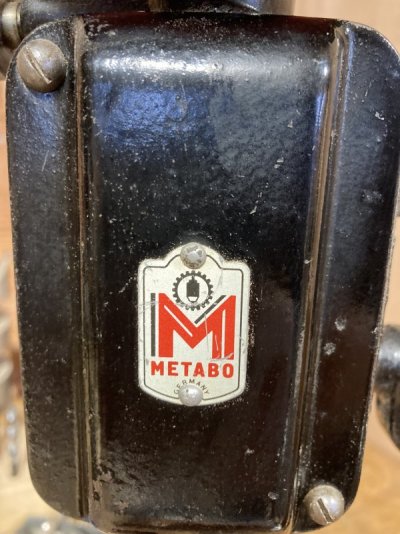

In dit geval betreft het een Metabo boor.
Er zijn vast nog wel meer fabrikanten geweest.



[quatorze]

Het is een interessant stuk gereedschap.
Heb wat verder gegoogled en vond naast Metabo en Ixion ook namen zoals Triumph, Venusberg, Bradson en Flott en zelfs Golden Gear uit China.
Het ligt er maar aan welke benaming je invult als zoektem op Google.

Wat ik mij afvraag : is zo'n boormachine geschikt voor nauwkeurig werken aan, in dit geval, een viool?
Op de Duitse woodworking site is er zelfs een heel onderwerp aan gewijd, met name ook voor wat betreft het soort boortjes die het meest geschikt zijn.



[knotwilg]

Op de Duitse woodworking site is er zelfs een heel onderwerp aan gewijd

Heb je een link?
