Verzoek om advies constructie steiger naast woonboot

Francisca

Nieuw lid
24 nov 2020
20
0
Je staal is toch verzinkt? Dan gebeurt er niets mee. Alleen wat rode verkleuring van het uitspoelen van inhoudsstoffen van het hout.
Nee wordt ter plekke gelast, dus niet verzinkt. Alleen in teer. Meerdere lagen,dat wel. En dik staal.


Francisca

Nieuw lid
24 nov 2020
20
0
Hout dat permanent nat blijft in een zuurstof rijke omgeving rot het hardst. Door golven zal het heel regelmatig nat worden. Zonder tussenruimte kruipt het vocht er tussen en kan het slecht drogen.
Ja precies. Dit is een worsteling tussen beschikbare ruimte, hoe te bevestigen (of plaatsen) en een zo optimaal mogelijke ventilatie. Ringetjes tussen balken en planken is genoemd als optie en folie (maar dan geen tussenruimte) maar dat is allemaal tussen balken en leggers.


Francisca

Nieuw lid
24 nov 2020
20
0
Dus idealiter ook op de bodem van de flens ventilatie? En dat is waar de strips aan de zijkant erbij komen? Om de leggers te laten zweven, los van de bodem? Dus beter contact opzij ipv onderkant?


Superkees

Post veel
17 aug 2017
1.253
137
Strips aan de zijkant, dan kun je de balken met houtdraadbouten of moeren vast zetten. Dan kun je de balken ook strak tegen het ijzer trekken, zodat er geen vocht tussen kan.


fantic

Post veel
22 mrt 2015
984
31
prov Utrecht
Francisca, iok woon zelf ook onp een woonboot, maar hoe ga je precies bepalen hoe hoog de boot komt te liggen? Is er in het water waar de boot komt te liggen/al ligt helemaal geen hoogte schommeling?
Oftewel zo'n kompleet starre omgeving is wel een vreemde constructie, meestal heb je voor de deur een bewegend deel wat omhoog en omlaag kan.


Francisca

Nieuw lid
24 nov 2020
20
0
Francisca, iok woon zelf ook onp een woonboot, maar hoe ga je precies bepalen hoe hoog de boot komt te liggen? Is er in het water waar de boot komt te liggen/al ligt helemaal geen hoogte schommeling?
Oftewel zo'n kompleet starre omgeving is wel een vreemde constructie, meestal heb je voor de deur een bewegend deel wat omhoog en omlaag kan.
Jawel, het waterniveau heeft een verval van 30-40 cm. Daarom kiezen we voor een constructie met zo min mogelijk hoogte. We meren de woonark ook af aan de steiger. Door het frame dat aan de palen wordt gelast hebben we daar 8 palen ipv de gebruikelijke 2 palen voor beschikbaar. Met harde oostenwind ligt de ark dan lekker stabiel. De ark wordt aan beide kanten vastgelegd met kettingen en een stevige veer, speciaal bestemd/gemaakt voor dit doel door lbm-almere.nl. Hij glijdt met het waterniveau mee, stevig en strak tegen 2 kunststof glijplaten aan die aan de waterkant aan de rand van het stalen frame zijn gelast.


boertje125

Post veel
17 okt 2013
1.179
76
ik begrijp niet waarom je de houten balken niet gewoon op de stalen balken legt.
als je het staal 15 cm lager aanbrengt maakt dat voor de hoogte van je dek helemaal niets uit en hoeft je ook niet alle balken in te zagen en tussen die twee stalen balken te prutsen .
mocht er 1 sneller rotten als de rest kan je die ook eenvoudig vervangen zonder je hele steiger te slopen.

Als je ze er toch tussen wilt
leg dan de onderzijde van de houten balken op de onderflens van het staal en laat het hout 10mm boven het staal uitkomen

zodat er nog enige stelruimte is.

het deel op het staal zet je gewoon met een paar slotbouten door het staal vast om die 10 mm te overbruggen
leg je twee sluitplaten op elkaar of een paar carroserie ringen


Francisca

Nieuw lid
24 nov 2020
20
0
ik begrijp niet waarom je de houten balken niet gewoon op de stalen balken legt.
als je het staal 15 cm lager aanbrengt maakt dat voor de hoogte van je dek helemaal niets uit en hoeft je ook niet alle balken in te zagen en tussen die twee stalen balken te prutsen .
mocht er 1 sneller rotten als de rest kan je die ook eenvoudig vervangen zonder je hele steiger te slopen.

Als je ze er toch tussen wilt
leg dan de onderzijde van de houten balken op de onderflens van het staal en laat het hout 10mm boven het staal uitkomen

zodat er nog enige stelruimte is.

het deel op het staal zet je gewoon met een paar slotbouten door het staal vast om die 10 mm te overbruggen
leg je twee sluitplaten op elkaar of een paar carroserie ringen
Dank voor je advies! We willen - zover mogelijk - voldoende afstand boven het water bewaren. De huidige steiger ligt met 28 cm bij hoog water nog net niet in het water. Wij streven naar 18 cm, nogmaals, als het allemaal lukt zo. Afwegingen dus.


boertje125

Post veel
17 okt 2013
1.179
76
Hoeveel vrijboord heb je dan? dat die steiger zo laag moet
het is niet de bedoeling dat je ee pak water door je open raampje krijgt als er en leuke boeggolf van passerende boot(jes) tegen je ark komt


Francisca

Nieuw lid
24 nov 2020
20
0
De steigerplanken blijven op de huidige hoogte maar het frame wordt 10 cm minder hoog. De betonnen rand van de woonark ligt 40 cm boven water. En dat water stijgt en daalt. Maar bij laag water moet het keukenraam nog wel open kunnen. Het is een beetje een puzzel maar zonder echt dringende reden om nog (max 10 cm) te zakken met het frame, houden we het als het maar even mogelijk is op die 18 cm.

Laatst bewerkt:

Francisca

Nieuw lid
24 nov 2020
20
0
Heeft iemand ervaring met ringetjes tussen de vlonderplanken en de leggers voor ventilatie? Ik vond Spax Air terrasplanken afstandshouders.

En/of de bovenkant van de leggers afdekken met kunststof folie tegen vocht van boven?


boertje125

Post veel
17 okt 2013
1.179
76
Je hebt het over een boot die gaat gewoon mee met de waterstand hoor.

maar 40cm vrijboord vind ik erg weinig.
Hoop dat hij in een rustig slootje legt
een pleziersloepje met een beetje gang trekt al een hogere golf


Francisca

Nieuw lid
24 nov 2020
20
0
We hebben hier met mooi weer wel stoere jongetjes met te hard varende plezierbootjes en dus golven maar dan gaan we vooral een beetje heen en weer, de golven die ze maken slaan niet over de rand en naar binnen, gelukkig. Maar het is inderdaad geen hoge bak. Het nadeel is in de praktijk vooral dat we moeten opletten met een laag keukenraam raam en een hordeur, dat die bij laag water nog open kunnen over de steiger heen.


fantic

Post veel
22 mrt 2015
984
31
prov Utrecht
Mijn bak ligt ook maar 30cm boven water uit, alleen heb ik wel een omloop van 80cm breed en daar slaan al die golven op dood.
Francisca, heb je iets van foto's van de oude situatie? Je kan altijd met knustof ringen onder deplanken werken waar ze op het staal komen zodat je lucht ertussen krijgt, allen zou ik toch proberen de blaken zo te maken dat je aan de onderkant op de flens ligt en aan de bovenkant de flens inwerken in de kopse kant van de balk, zodat je balk altijd boven het staal uitsteekt.


Francisca

Nieuw lid
24 nov 2020
20
0
Het plan dat er nu ligt (met ondermeer dank aan dit forum) is balken van 50 x 150 aan de onderkant op de flens en aan de achterkant en bovenkant met 10 mm tussenruimte met het staal. Bovenaan ingezaagd. Maar in principe bovenop op gelijk niveau met het staal nadat mij verzekerd is dat er zo precies kan worden gelast en gezaagd. De 10 mm speelruimte bovenop spreekt mij zelf wel aan, hoewel, als er zo precies gelast en gezaagd kan worden is dat niet meer persé een onderwerp. Maar stel dat het niet zo is, dan zijn we wel de sjaak.


AvdLinden

Actieve deelnemer
30 apr 2014
113
8
Bij onze huidige steiger begon het azobe te rotten na ca. 30 jaar op de plekken waar het niet ventileerde.
Dat klopt precies. In zo'n omgeving heeft het hout het dan uitstekend gedaan. Als de levensduur langer moet worden moet je een ander materiaal gebruiken.


fantic

Post veel
22 mrt 2015
984
31
prov Utrecht
Als ik het dus goed begrijp heb je dus altijd een op/afstap afhankelijk van de waterstand. Dan wordt het wel van belang om te zorgen dat je steiger op de juiste hoogte uitkomt. Sla vooral een paal met meetlint in het water om vaste referentie punten te hebben en dat je weet wat hoog en laagwater is zodat je daar tussen kunt middelen. Als het water net zo snel weeer zakt als hier in de Vecht als het echt hoog is dan heb je hooguit een halve dag dat je keukenraam wat issues heeft en meestal is dat dan alleen met hevige regenval en dat wil je het raam ook niet open hebben.

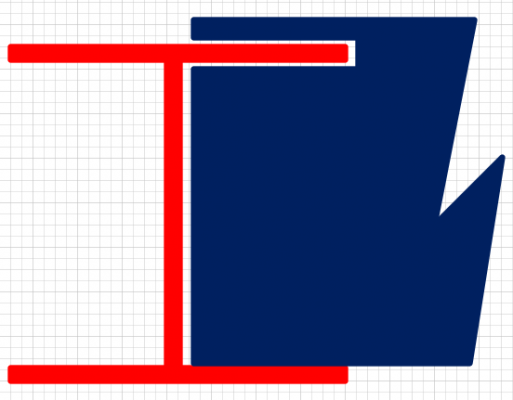

mbt de balken zou ik toch kijken dat je die boven de stalen binten uit laat komen:


Francisca

Nieuw lid
24 nov 2020
20
0
Wij liggen in een kanaal waar een gemaal als het voluit draait het waterniveau flink doet dalen. Zoals het er nu uitziet werken we deels vanaf de bestaande steiger die in delen wordt gesloopt. Dus we hebben een duidelijke referentie van de gewenste hoogte.

Wat jij voorstelt in je schets, dan vlonderplanken door zowel hout als staal heen vastschroeven?
