Mijn 15m2 werkplaats

L.N.

Post veel
11 jul 2014
1.606
325
De platen die ik voor het plafond wil gebruiken zijn niet op voorraad, dus ik ga maar aan een ander projectje beginnen:

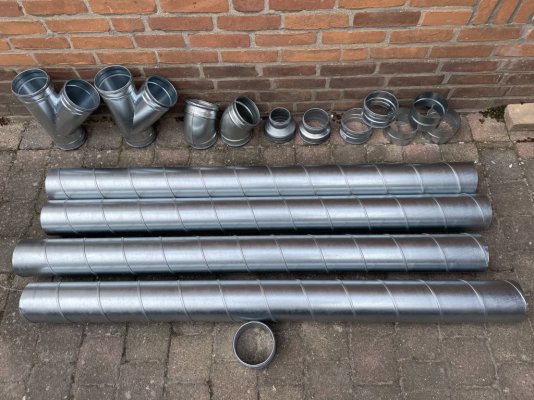

Maar ook dat moet nog even wachten, want ik wacht nog op een stuk slang en afsluiters (blast gates) van Felder. Dus dan maar naar projectje 3:


Eigenlijk is dat project #4, want het bureau voor mijn dochter moet ook nog af. Daar is de Osmo hardwax gisteren van binnen gekomen, dus dar kan ik dit weekend ook weer verder mee. Mits dat ik tijd heb, want ik heb dit weekend een freelance klus die ook nog een hoop tijd kost.

  • Leuk
Waarderingen: JonasLa

Puff

Actieve deelnemer
30 apr 2018
337
57
Leuk......beetje klooien met spirobuis...

Is t de 150mm?

Kan zo 123 die Felder afsluiters niet vinden.....welke heb jij?
Ik ben toen voor die alu versie van Axminster gegaan.


L.N.

Post veel
11 jul 2014
1.606
325
Leuk......beetje klooien met spirobuis...

Is t de 150mm?

Kan zo 123 die Felder afsluiters niet vinden.....welke heb jij?
Ik ben toen voor die alu versie van Axminster gegaan.
Nee, het is 125 mm buis. Mijn Felder Af14-afzuiging heeft een 140 mm aansluiting en ik wilde niet hoger gaan dan die aansluiting. 140 mm is geen standaard maat voor spiro, dus ik ben voor 125 mm gegaan. Gezien de relatief korte afstand is dat geen probleem (de langste lengte is 5 of 6 meter). Daarnaast zit er nu al een verloopstuk op mijn Felder afzuiging van 140 mm naar 125 mm (en 80 mm). Daar kan ik dus mooi op verder werken.

De afsluiters zijn 120 mm van Felder. Axminster heeft blast gates in 100 en 150 mm, maar geen 125 mm. Daardoor was Axminster geen optie.

Het idee is nu om van de afzuiging met een korte flexibele buis naar 2 of 3 meter spiro te gaan. Dan komt er een Y-stuk (2 x 125 mm). De afsplitsing krijgt een afsluiter en een kant een verloop naar 100 mm en vorvolgen ene flexibele slang. Die kan ik dan aansluiten op mijn lintzaag of vlakvandiktebak.

Vanaf het Y-stuk loopt de spirobuis ook via een afsluiter door via de spirobuis en dan langs mijn SCm zaagtafel. Daar wordt deze gesplitst in 125 mm en 80 mm. De 125mm gaat naar mijn zaagtafel, maar kan ook aangesloten worden op mijn freestafel. De 80 mm gaat naar de afzuiging boven het zaagblad van de SCM.

Ik moet nog zien hoe ik de onderdelen aan elkaar krijg, want de ene helft is 120 mm en de andere helft 125 mm. Maar dat zal wel lukken.


Petrolhead

Post veel
4 mrt 2015
1.393
197
Ik heb uiteindelijk ook een 80mm blastgate besteld. Ik zag nu wel dat op alle Felder 'afzuigonderdelen' een opstaande rand zit voor de bijhorende klemmen te gebruiken, maar daar was je misschien zelf ook al achter.


L.N.

Post veel
11 jul 2014
1.606
325
De rand heb ik gezien, maar verwacht daar meer last dan voordeel van te hebben want de spirobuizen die ik heb besteld hebben niet zo'n rand. Natuurlijk had ik al mijn onderdelen bij Felder kunnen bestellen, maar dan was ik heel veel duurder uit geweest. Zo kost een 120 mm spiro buis van 1500 mm bij Ventilatieland €11,33 en bij Felder €21,66, dat is ongeveer het dubbele. Een Y-stuk kost bij Ventilatieland €20,49 en bij Felder meer dan 4x zo veel (€86,15). Dat verschil was mij te groot.

  • Leuk
Waarderingen: Count Chocula

Petrolhead

Post veel
4 mrt 2015
1.393
197
Ja daarmee, ik ga de rand er gewoon vanaf slijpen/schuren. Bij komt ze gewoon tussen twee 80mm darmen te zitten.


Puff

Actieve deelnemer
30 apr 2018
337
57
Duidelijk verhaal.

Rare maten hebben ze dan bij Felder...
Of zij hebben t goed en de rest niet.....wat je wilt hahaha.

Maar dan is het inderdaad even puzzelen om alle onderdelen te laten passen.

Ik zit ook nog te denken om bij mijn splitsing afsluiters te zetten zodat ik delen drukloos kan maken, en zo in het deel wat wel afzuigt de capaciteit iets te vergroten......

Ik vraag me af wat de winst gaat zijn, maar dat ga ik tzt wel meten.


L.N.

Post veel
11 jul 2014
1.606
325
Het plafond is nog steeds niet op voorraad en daarom ben ik begonnen aan de afzuiging. Dat was in een paar uurtjes gefixed.

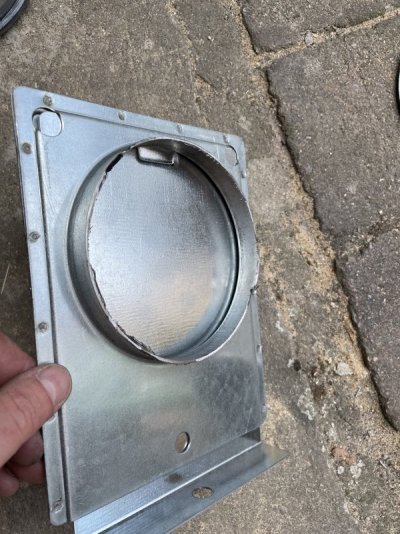

Allereerst de uitstekende rand van de afsluiters geslepen:

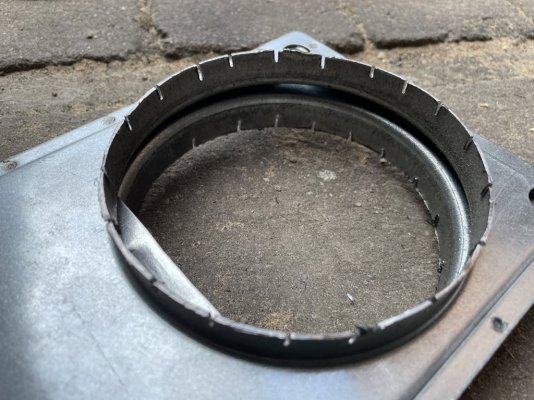

Vervolgens om de 2 - 3 cm ingeslepen om het passend te maken:


Daarnaast ging het snel.

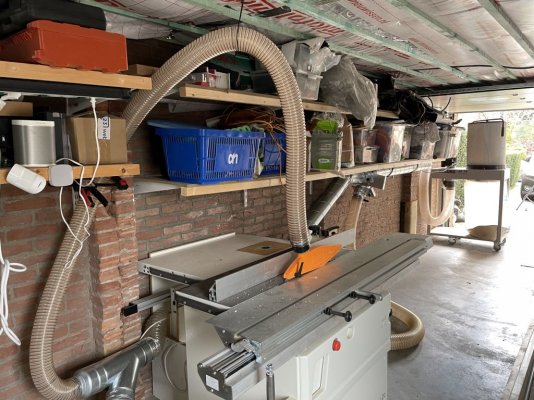

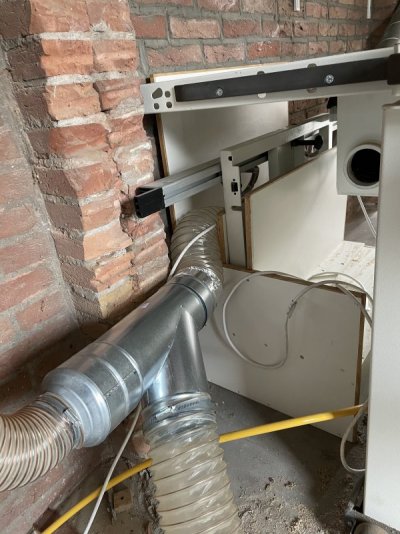

Ik begin bij het einde en ga richting de afzuiging. Met een flexibele buis ga ik langs de opslag van de oplegtafel. Daar wordt de afzuiging gesplitst van 125 mm naar 125 mm en 80 mm naar de zaagtafel. Voor nu heb ik de slangen wat lang gehouden, zodat ik eventueel nog iets kan veranderen.

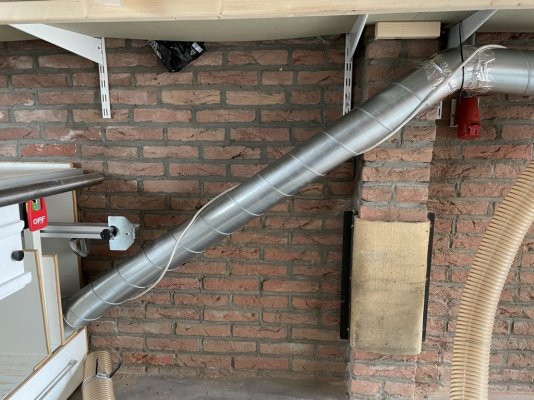

Dan loopt het schuin omhoog naar de 2 afsluiters en nog een Y-stuk. Daar zit ook een extra 400V WCD die ik laatst heb geplaatst.

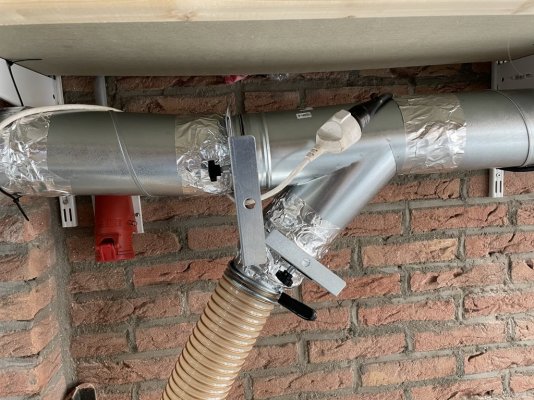

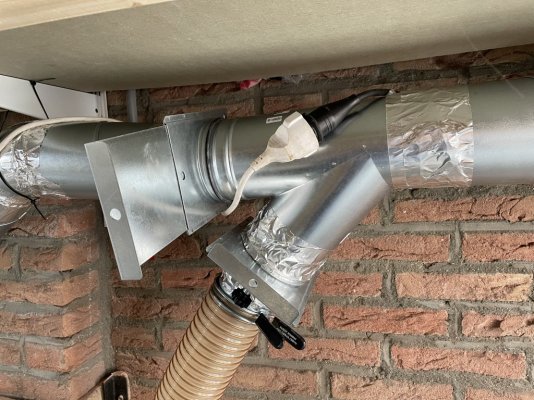

Dan het Y-stuk met de 2 afsluiters. Die heb ik bij elkaar geplaatst om ze gemakkelijk in en uit te schuiven. Het kwam niet helemaal lekker uit en is mogelijk een zwakke plek. Ik verwacht dat het wel houdt. De stroomkabel heb ik er voor nu nog even om heen gedraaid, want ik moet de inschakel automaat nog verplaatsen.

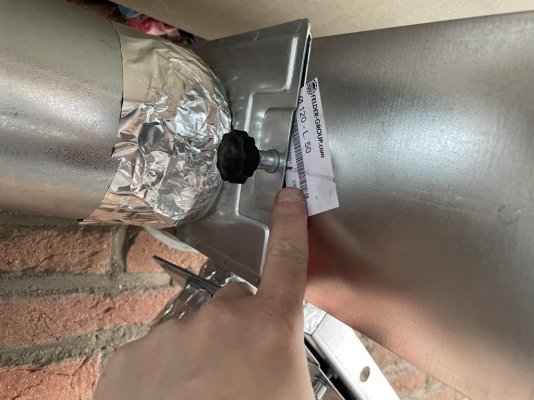

De afsluiter van Felder lekt wat bij de afsluiter (bij mijn vinger). Niet heel veel, maar wel wat.


Bij het Y-stuk zit een verloop naar 100mm. Die slang zit niet vast aan een machine, maar kan wisselend gebruikt worden voor mijn lintzaag of vandiktebank.


En dan gaat het naar mijn afzuiging.



L.N.

Post veel
11 jul 2014
1.606
325
Vandaag weer verder met herinrichting van de werkplaats.

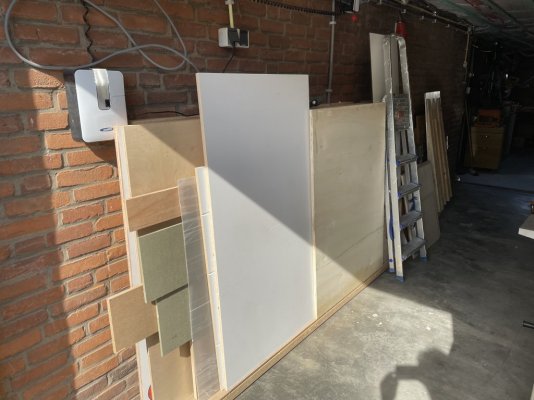

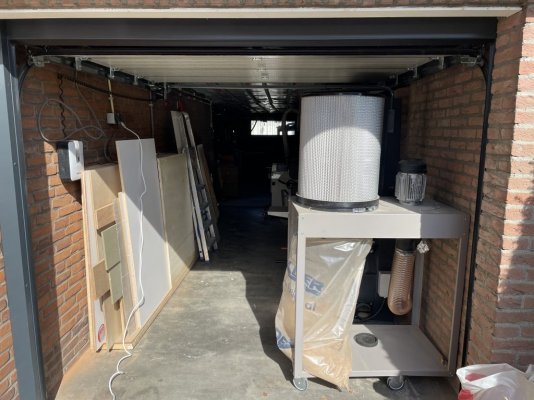

Mijn plaatmateriaal heb ik dichter bij de garagedeur gezet. Dat is logischer, want dichter bij de zaagtafel en ik hoef er niet de hele werkplaats mee door.


Er komt nog een WCD bij en dan werk ik de kabels beter weg.

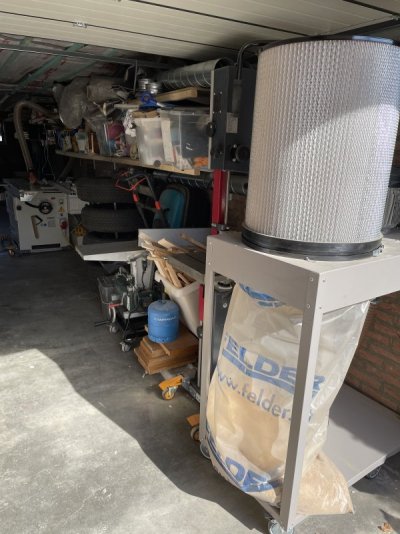

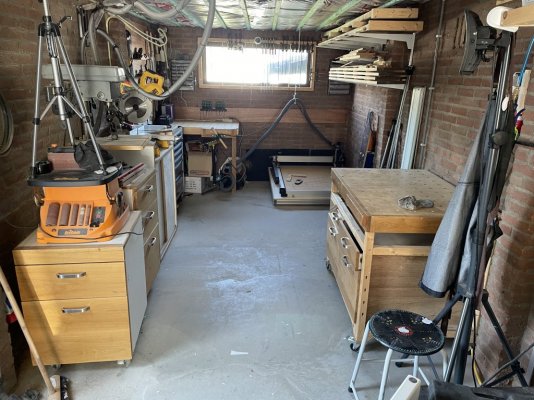

En daar tegenover staan de afzuiging, lintzaag, vandiktebank, een bak met houtrestjes en wat niet-hout-gerelateerde zaken. Zo hoef ik alleen de machine die ik wil gebruiken te verplaatsen.


Het stuk bij de garagedeur is vooral efficiënter geworden, terwijl ik in het achterste stuk vooral ruimte heb gewonnen. De afkortzaag komt nog aan de rechterkant en mogelijk zet ik de CNC rechtop. Dan win ik nog meer ruimte. Het zou logisch zijn om ook het rek met massief hout naar de andere kant van de garage te brengen. Maar daar heb ik geen (logische) plaats voor.

  • Leuk
Waarderingen: JonasLa en ZotVanHout

L.N.

Post veel
11 jul 2014
1.606
325
Nog een klusje waar ik al lang aan wilde beginnen is de langsgeleider voor mijn frees. De rails had ik al en verder is het vooral hergebruik van rondliggende materialen geworden. Je begint natuurlijk met een lekker opgeruimde werkbank. ;)

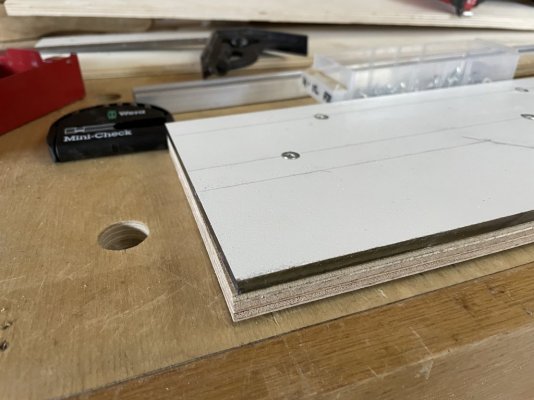

De vorm van de langgeleider is uitgetekend en bestaat uit een laag 12 mm multiplex en een laag trespa. De trespa komt aan de onderzijde, zodat deze goed schuift over de tafel van de zaag. De twee lagen heb ik eerst op elkaar geschroefd en daarna met de lintzaag de vorm uitgezaagd.

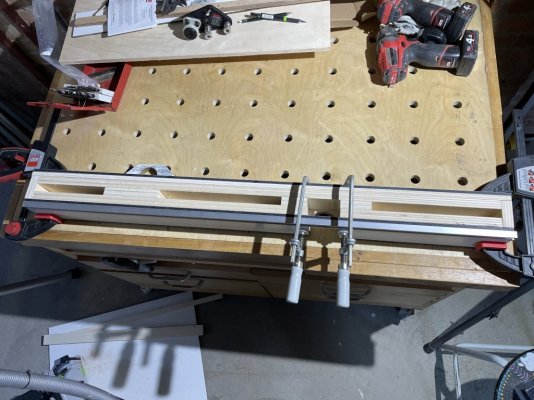

Vervolgens ben ik op gaan bouwen. Ik had geen bouwtekening gemaakt en ben gaan freewheelen.

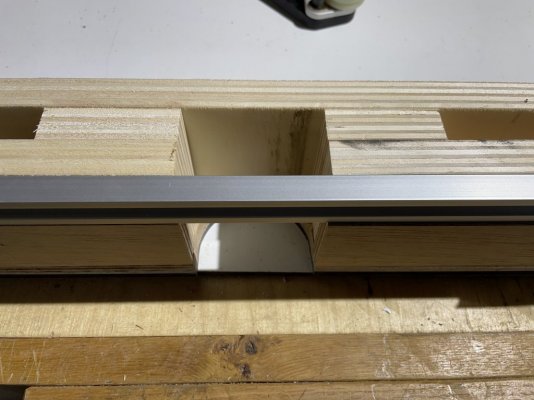

Hier komt de ruimte voor de frees. Het geheel staat op nog een laag trespa, waardoor het lijkt of het het gat voor de frees niet helemaal door is. Maar die extra laag is enkel nu voor de ondersteuning.


Hier zonder die extra laag. De voorkant heeft ook een laag trespa zodat het gemakkelijk glijdt. De T-track is voor jessem Clear Cut Stock guides.

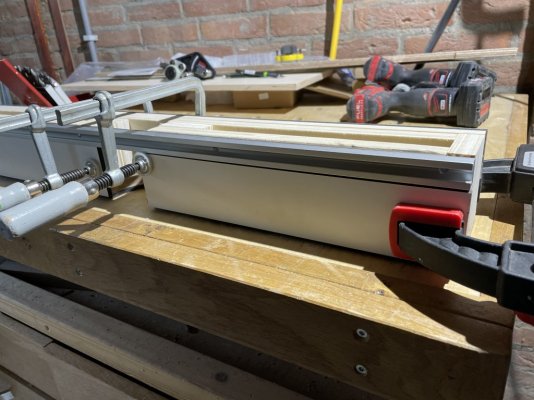

Zo ziet het geheel er uit zonder bovenkant.

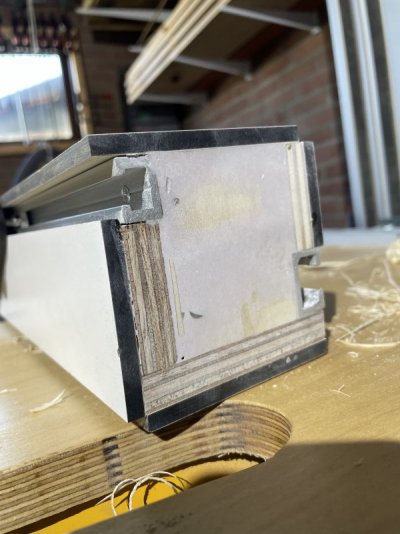

Een detail.


En nog een:



En met bovenkant:



Stijn52

Actieve deelnemer
10 dec 2020
67
17
Herzele

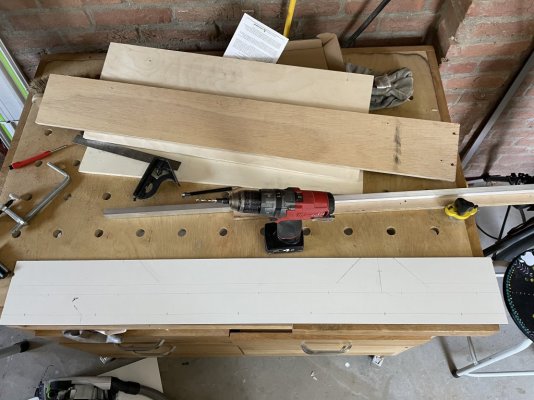

Nog een klusje waar ik al lang aan wilde beginnen is de langsgeleider voor mijn frees. De rails had ik al en verder is het vooral hergebruik van rondliggende materialen geworden. Je begint natuurlijk met een lekker opgeruimde werkbank. ;)

Bekijk bijlage 102362

De vorm van de langgeleider is uitgetekend en bestaat uit een laag 12 mm multiplex en een laag trespa. De trespa komt aan de onderzijde, zodat deze goed schuift over de tafel van de zaag. De twee lagen heb ik eerst op elkaar geschroefd en daarna met de lintzaag de vorm uitgezaagd.

Bekijk bijlage 102363

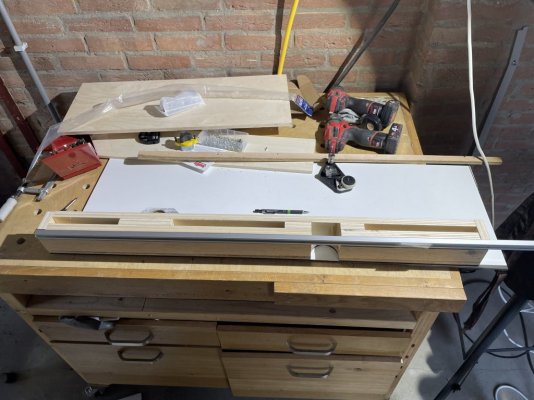

Vervolgens ben ik op gaan bouwen. Ik had geen bouwtekening gemaakt en ben gaan freewheelen.

Bekijk bijlage 102364

Hier komt de ruimte voor de frees. Het geheel staat op nog een laag trespa, waardoor het lijkt of het het gat voor de frees niet helemaal door is. Maar die extra laag is enkel nu voor de ondersteuning.

Bekijk bijlage 102365

Hier zonder die extra laag. De voorkant heeft ook een laag trespa zodat het gemakkelijk glijdt. De T-track is voor jessem Clear Cut Stock guides.

Bekijk bijlage 102361

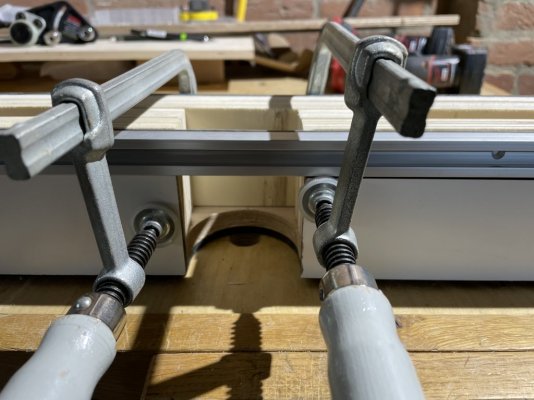

Zo ziet het geheel er uit zonder bovenkant.

Bekijk bijlage 102366

Een detail.

Bekijk bijlage 102367

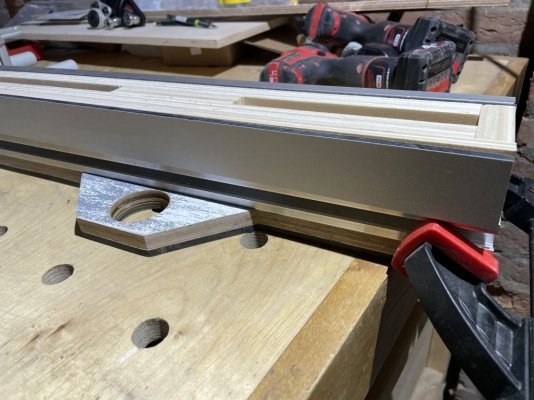

En nog een:


Bekijk bijlage 102368

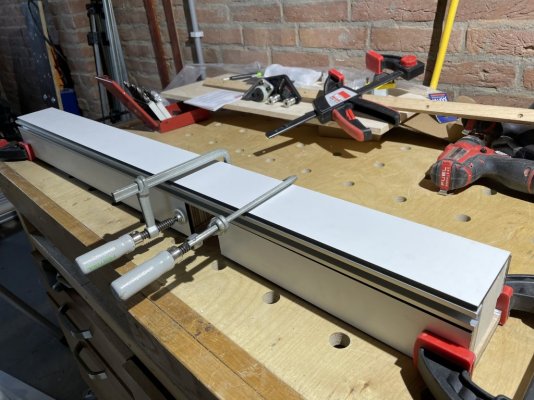

En met bovenkant:

Bekijk bijlage 102369
Moest de t-track niet bovenop voor die stock guides? Zag dat zo nog niet


L.N.

Post veel
11 jul 2014
1.606
325

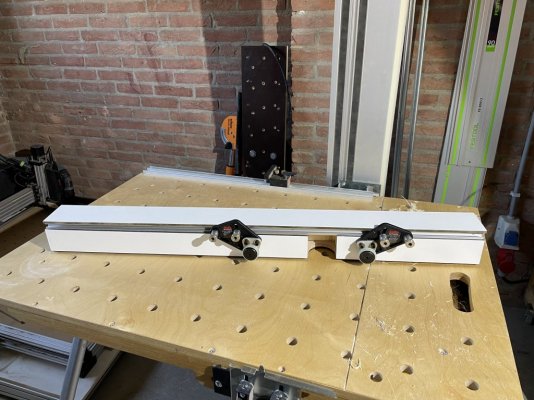

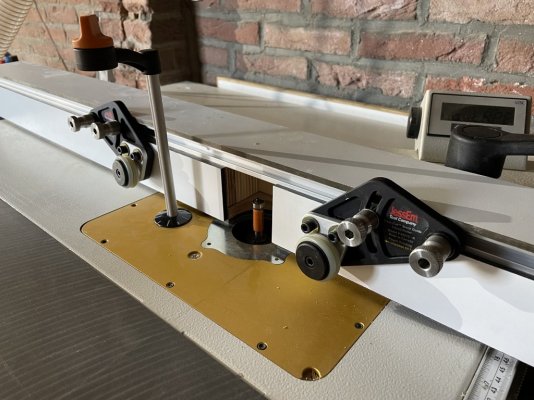

Vandaag heb ik de langsgeleider verder afgemaakt. Het was enkel monteren, dus ik heb geen foto's van het proces gemaakt. Dit is het (voorlopig) eindresultaat:

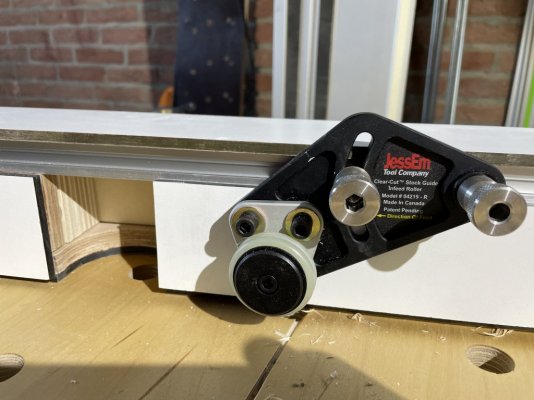

De Jessem Clear Stock Guides komen aan de voorkant. Deze duwen het hout omlaag en tegen de langsgeleider doordat de wielen onder een hoek staan.


De zijkant en nog wat andere stukken moeten nog geschilderd worden. Ik heb ook 1 foutje gemaakt, want achter de T-track moest eigenlijk nog een strip Trespa zodat de de T-track gelijk kwam te liggen met de trespa. Gelukkig levert het geen probleem op.

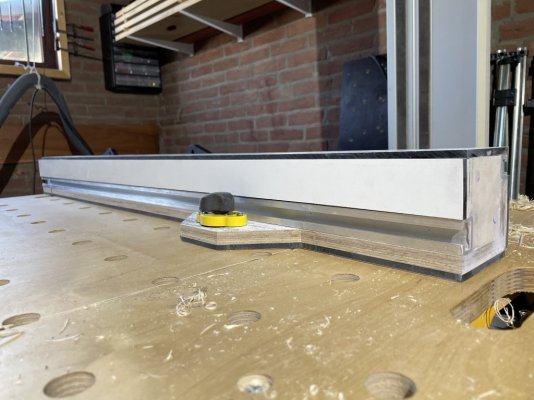

De achterkant:

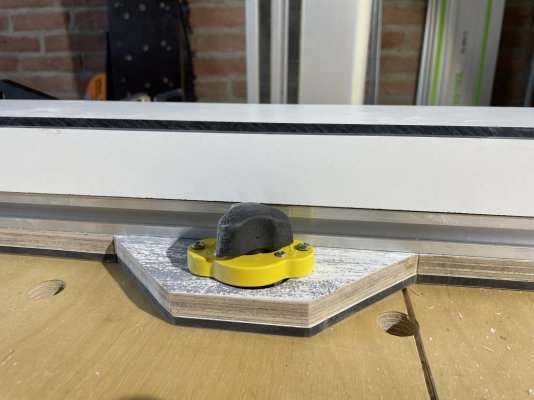

De langgeleider zit maar aan 1 kant vast, waardoor de Jessem Clear Stock guides de geleider omhoog kunnen drukken. Omdat te voorkomen heb ik aan de achterzijde een Magswitch gezet.

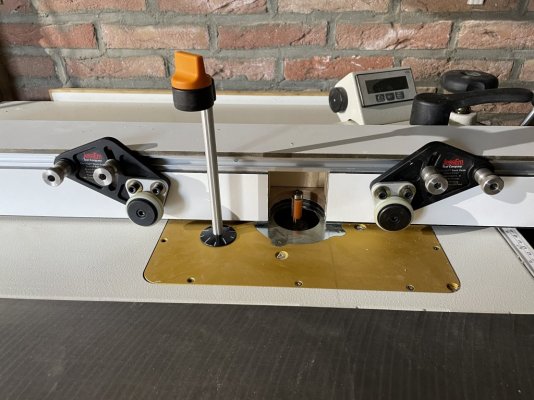

Zo ziet het er gemonteerd uit. De hoogteinstelling blijft bereikbaar en de ruimte om de frees is groot genoeg voor de afzuiging.


De digitale meter van de zaag kan ik op 0 zetten, waardoor ik de geleider heel precies kan verstellen.
