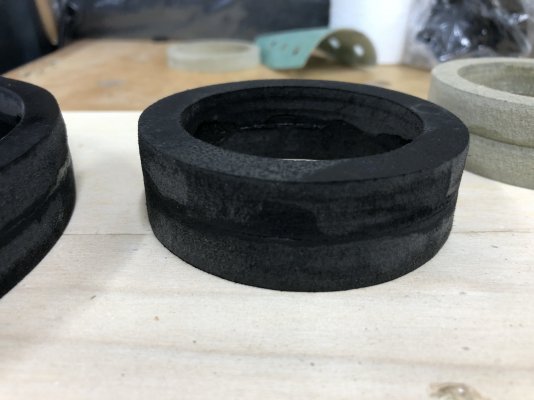

Afgelopen weekend nog wat verloopstukken gemaakt op de CNC. Mijn vorige afzuiging had een 100mm-slang en de Felder 80 mm + 120 mm. Ze zijn van watervast MDF en zwart gespoten.



OEPS! Er zit opeens een gat in de tafelverlenging van mijn zaagtafel!


Ik heb een lokaal bedrijf de vorm uit laten watersnijden, zodat ik er een freesplaats in kan leggen. Helaas heb ik tussendoor weinig foto's gemaakt. Eerst de hele achterkant voorzien van laag 12mm MDF.


Dan de vorm van de inlegplaat eruit gehaald met de frees en er een tweede laag MDF achter gezet en daarmee een rand gemaakt waar de freesplaat op komt te liggen.


Alles van de achterkant goed vast gezet door het vast te klemmen tegen de opstaande rand. Door deze randen heb ik de plaat niet uit 1 stuk kunnen maken en alles vast moeten zetten met schroeven.

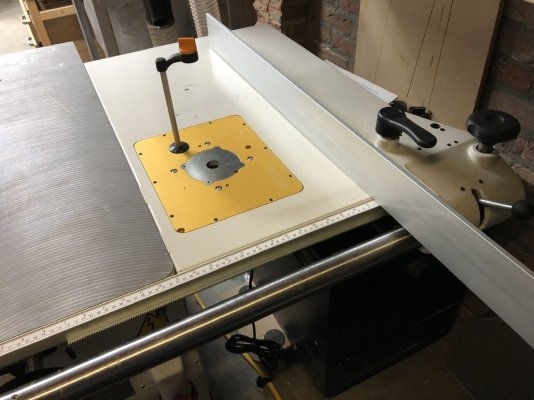

De inlegplaat past precies en is geleveld.

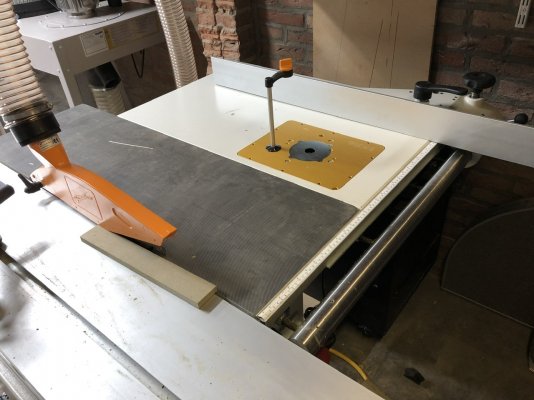

En ook de frees past.

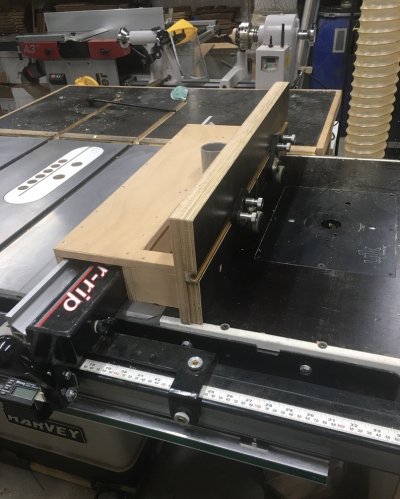

Om de frees komt nog een behuizing met een aansluiting voor de afzuiging. De langsgeleider van de zaag wil ik gebruiken voor de frees. Maar daar moet ik nog een hoop onderdelen voor maken.


Bijlagen

  • IMG_7187.jpeg
    390 KB · Weergaven: 9
  • Leuk
Waarderingen: Dencom

avos

Actieve deelnemer
10 nov 2008
646
21
omg Haarlem
Ziet er netjes uit. Ik heb de frees ook in verlenging van mijn zaagtafel en gebruik ook de geleider ervan. Al heel wat jaartjes, werkt prima. Ik kan alleen ook op de kop staan, dat is denk ik nog makkelijker. Ik heb een geleider voor de bovenfrees gemaakt die ik los over mijn zaaggeleider plaats.

Nog een tip, ik heb nog niet zo heel lang ook een Wixley digitale meter. Werkt perfect in deze combinatie omdat je hem ook kan gebruiken voor je frees met tussenmeting. Erg handig.


klusrob

Actieve deelnemer
27 jun 2011
444
97
Omgeving Eindhoven
Ziet er strak uit! Als ik dat zo zie wordt het tijd dat ik m’n freestafel ook ga afmaken. Bij mij is het al ruim een jaar alleen een blad met inlegplaat met frees erin, zonder geleider.
loopt watertandend weg😇


leroy

Post veel
23 jul 2010
994
22
Hey hallo
Netjes hoor
Zo zie je maar weer dat je in een relatief kleine ruimte toch nog het 1 en ander kwijt kan
Zelf heb ik ook niet zo’n grote ruimte
Maar ik sta er iedere keer weer versteld van wat je in zo’n kleine ruimte nog kan maken
Veel frees plezier toe gewenst


L.N.

Post veel
11 jul 2014
1.440
124
Ziet er netjes uit. Ik heb de frees ook in verlenging van mijn zaagtafel en gebruik ook de geleider ervan. Al heel wat jaartjes, werkt prima. Ik kan alleen ook op de kop staan, dat is denk ik nog makkelijker. Ik heb een geleider voor de bovenfrees gemaakt die ik los over mijn zaaggeleider plaats.

Nog een tip, ik heb nog niet zo heel lang ook een Wixley digitale meter. Werkt perfect in deze combinatie omdat je hem ook kan gebruiken voor je frees met tussenmeting. Erg handig.
Een losse geleider voor de frees staat ook in de planning, maar ik ben nog niet uit over het ontwerp. Het ontwerp moet zo smal mogelijk zijn, zodat ik minder afstand tussen de geleider en de frees verlies. Maar tegelijk moet er een 80mm afzuigpoort op komen te zitten. En het liefst wil ik ook Jessem Clear Stock (TS) guides gebruiken en op zo'n manier dat ik die ook op de normale geleider kan gebruiken. Maar misschien heb ik te veel eisen ;).

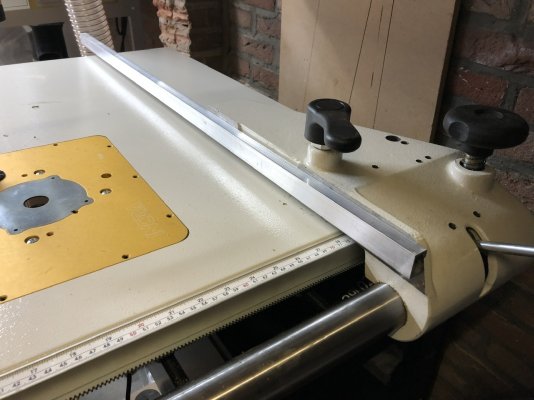

Een profiel dat past op de bevestiging van de geleider heb ik al:



Een Wixey-meter lijkt mij ook heel handig. Ik moet even uitvogelen hoe ik die kan installeren. De langsgeleider van de SCM kan wegklappen en ik heb gemerkt dat dit heel handig is. Maar het maakt de installatie van de Wixey wel wat moeilijker. De Wixey WR550 is voor mij gemakkelijker te installeren, maar die is gemaakt voor vandiktebanken en is te kort (30 cm).

Hey hallo
Netjes hoor
Zo zie je maar weer dat je in een relatief kleine ruimte toch nog het 1 en ander kwijt kan
Zelf heb ik ook niet zo’n grote ruimte
Maar ik sta er iedere keer weer versteld van wat je in zo’n kleine ruimte nog kan maken
Veel frees plezier toe gewenst

Het staat nu eigenlijk wel wat te vol, waardoor ik te vaak een machine moet verplaatsen om die te kunnen gebruiken. Staan op wielen, dus heel erg is het niet. Ik heb de vandikteschuurmachine nog steeds staan en twijfel ook nog steeds of ik die ga behouden. Op zich is het een hele fijne machine en is zeer bruikbaar in sommige situaties. Maar ik heb er eigenlijk niet de plaats voor en de vraag is hoeveel ik deze ga gebruiken. De vandikteschuurmachine weegt 50 kg, waardoor deze wegstoppen op een plank niet heel handig is.

Ziet er strak uit! Als ik dat zo zie wordt het tijd dat ik m’n freestafel ook ga afmaken. Bij mij is het al ruim een jaar alleen een blad met inlegplaat met frees erin, zonder geleider.
loopt watertandend weg😇

Een langsgeleider is heel handig en in veel gevallen ook nodig (ook voor de veiligheid). Dus, hup, maak/plaats die langsgeleider! :)

Laatst bewerkt:

klusrob

Actieve deelnemer
27 jun 2011
444
97
Omgeving Eindhoven
Een langsgeleider is heel handig en in veel gevallen ook nodig (ook voor de veiligheid). Dus, hup, maak/plaats die langsgeleider!
De langsgeleider heb/gebruik ik nu al wel, maar dat is nog maar een lat die ik met een paar lijmklemmen vastklem. Dus voor de veiligheid geen probleem, alleen het is een heel gedoe om 'm af te stellen.

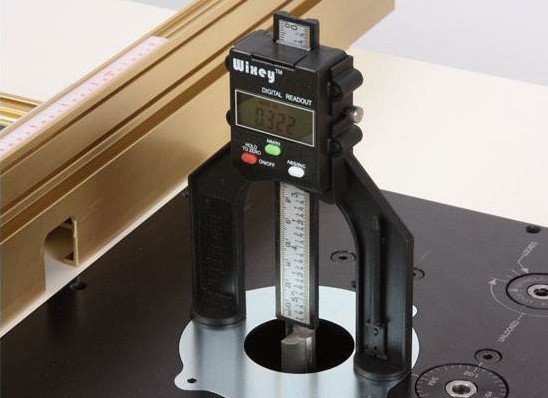

Een Wixey-meter lijkt mij ook heel handig. Ik moet even uitvogelen hoe ik die kan installeren.
Bedoel je de Wixey voor de breedte- of hoogtemeting? In beide gevallen moet het kunnen lijkt me.
De meetunit zit met een magneetje met de geleider verbonden, dus bij het wegklappen van de geleider hoef je maar even de meetunit opzij te schuiven van de geleider en hij is los. En op 0 zetten gaat ook heel makkelijk, dus opnieuw instellen voor schakelen tussen zaag en frees is ook geen probleem.
Misschien moet je dan wel een andere beugel maken om tegen de geleider aan te laten vallen als je de rail niet op de gebruikelijke plaats kan monteren.

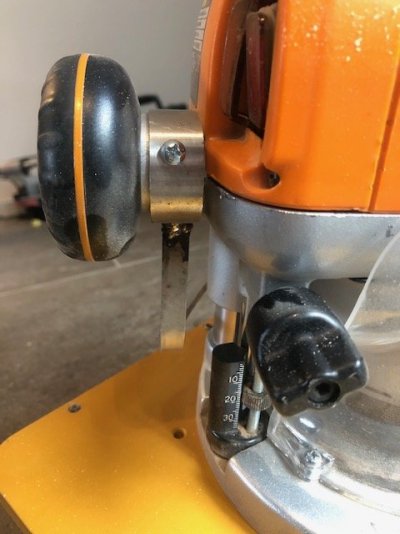

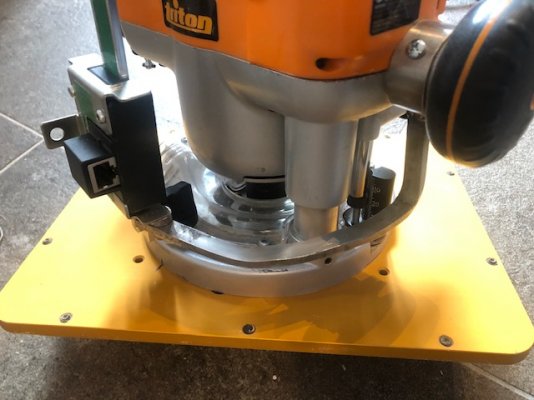

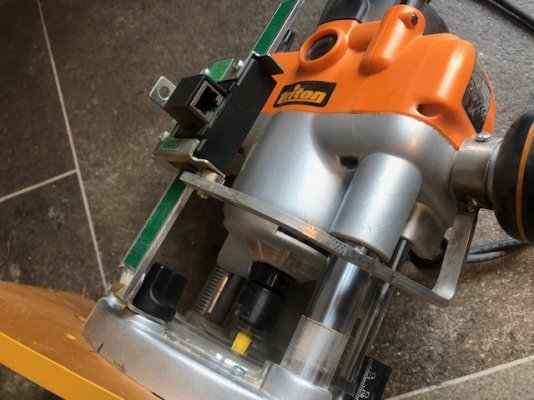

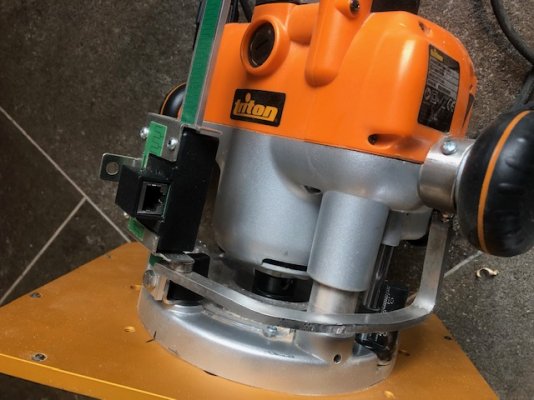

Qua hoogtemeting heb ik het op de Triton-frees opgelost door van een rvs/inox strip een beugel te buigen en om het handvat een stukje rvs-buis te plaatsen en de beugel daar aan vast te lassen.
Dus daar moet jij ook wel uit gaan komen!






L.N.

Post veel
11 jul 2014
1.440
124
@klusrob Ik ging er vanuit dat Avos een Wixey bedoelde voor de langsgeleider van de zaag/frees. Voor de hoogteinstelling van de frees kan natuurlijk ook, maar dat gaat mij wat te ver. Die gebruik ik te weinig om een dergelijke investering te rechtvaardigen. Bovendien heb ik deze al (wel van een ander merk):



avos

Actieve deelnemer
10 nov 2008
646
21
omg Haarlem
Een losse geleider voor de frees staat ook in de planning, maar ik ben nog niet uit over het ontwerp. Het ontwerp moet zo smal mogelijk zijn, zodat ik minder afstand tussen de geleider en de frees verlies. Maar tegelijk moet er een 80mm afzuigpoort op komen te zitten. En het liefst wil ik ook Jessem Clear Stock (TS) guides gebruiken en op zo'n manier dat ik die ook op de normale geleider kan gebruiken. Maar misschien heb ik te veel eisen ;).
Ik zal een foto maken van hoe ik het heb gedaan. Andere situatie, maar wellicht kun je er toch wat uithalen. Ik heb ook de Jessem Clear Stock guides, erg fijn bij frezen.


klusrob

Actieve deelnemer
27 jun 2011
444
97
Omgeving Eindhoven
Je bedoelt dan dat als je de lineaal verplaatst, je de lengte niet meer makkelijk kan aflezen?
Zou je anders een foto willen posten van de voorkant van de machine, dus waar de lineaal zou moeten komen?

En anders heeft HBM ook digitale meetsystemen met kabel. Ja, ik weet dat we hier niet zo te spreken zijn over HBM en ik heb zelf ook geen enkele ervaring met die dingen van hen, maar het zou eventueel een optie kunnen zijn.


L.N.

Post veel
11 jul 2014
1.440
124
Je bedoelt dan dat als je de lineaal verplaatst, je de lengte niet meer makkelijk kan aflezen?
Zou je anders een foto willen posten van de voorkant van de machine, dus waar de lineaal zou moeten komen?

En anders heeft HBM ook digitale meetsystemen met kabel. Ja, ik weet dat we hier niet zo te spreken zijn over HBM en ik heb zelf ook geen enkele ervaring met die dingen van hen, maar het zou eventueel een optie kunnen zijn.

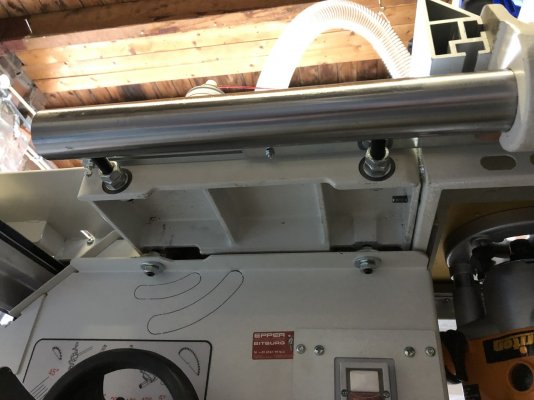

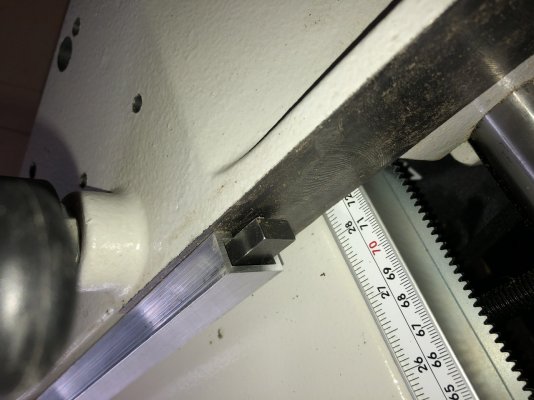

Het is lastig te zien op de foto's. Het probleem is dat het meetapparaat (met scherm) niet rechts van de langgeleider kan komen, want de zaag staat met de kant tegen de muur. Direct onder het witte gietijzeren deel van de langsgeleider kan ook niet, want dan kan ik deze niet meer wegklappen. Links van de aluminium extrusie van de langsgeleider kan wel. Maar dan is het scherm niet meer te lezen, omdat deze dan half onder de langsgeleider valt en je de maat niet meer kunt lezen als er plaatmateriaal of iets anders op de zaag ligt.

Het meest ideale is dus een meetapparaat met een los scherm. Het meetapparaat plaats ik dan links van de langsgeleider en het scherm plaats ik op het gietijzeren deel van de langsgeleider. Het zal nog steeds wat puzzelen worden, want de geleider voor het meetgedeelte moet verder lopen dan de tafel van de zaag. Dat is wel op te lossen.

Bedankt voor de HBM-tip! Met die zou het wel moeten lukken. Zo niet, dan is €40 ook wel een overkomelijk bedrag (of ik gebruik die voor de frees of mijn vandikteschuurmachine).





avos

Actieve deelnemer
10 nov 2008
646
21
omg Haarlem

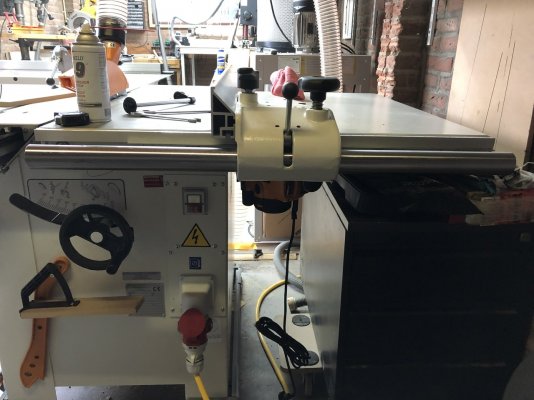

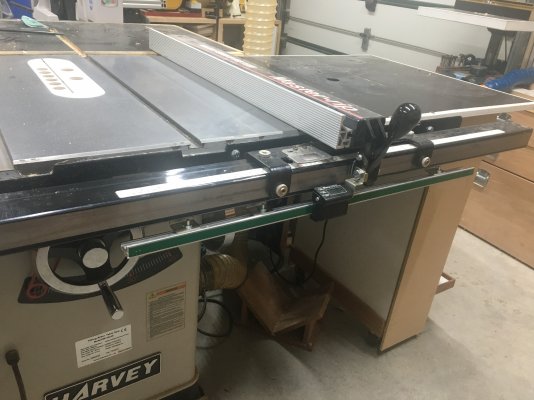

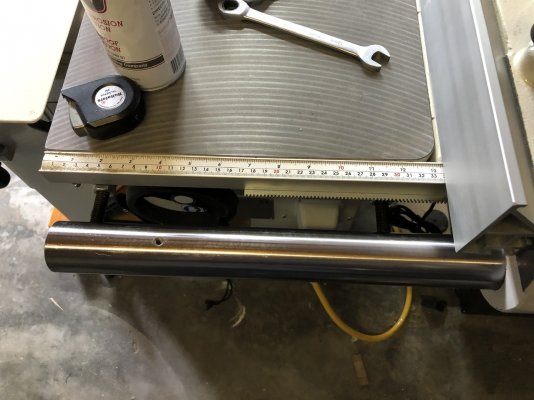

Hier enkele beelden van mijn setup. De uitlezer van Wixey kan aan verschillende kanten geplaatst worden, maar moet wel bevestigt zijn aan de rails.




Bijlagen

  • IMG_3478.jpeg
    1,9 MB · Weergaven: 4

avos

Actieve deelnemer
10 nov 2008
646
21
omg Haarlem

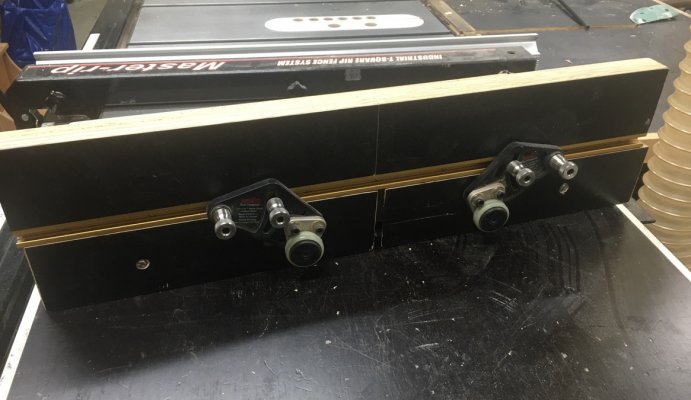

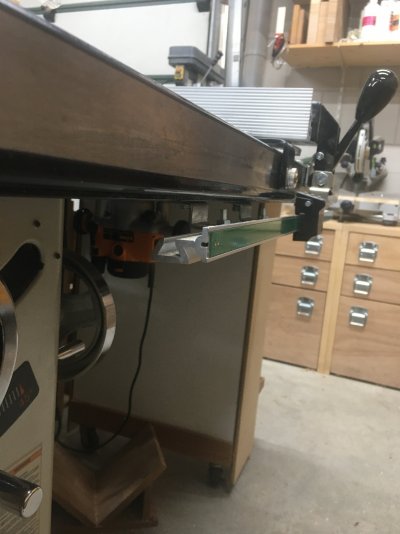

Hier foto's van geleider, ik plaats deze over de geleider van mijn zaag. Met een verloop kan ik mijn grote afzuiger er op aansluiten of mijn losse stofzuiger. Meestal moet ik meer van onder uit de tafel afzuigen overigens. (frezen van sleuven)



  • Leuk
Waarderingen: Petrolhead

L.N.

Post veel
11 jul 2014
1.440
124
@avos Bedankt voor de foto's! Ik betwijfel of jouw manier van bevestigen kan bij mij. Bij het wegklappen van de langsgeleider zit de meetstrip waarschijnlijk in de weg. Vind jij het geen probleem dat het materiaal dat je wil zagen het scherm van de Wixey bedekt? Ik heb de neiging om de afstelling nog eens te controleren net voordat ik zaag. Dan ligt het hout er al op en zou ik het scherm niet meer kunnen zien.

Zit de freesgeleider nog vast aan de zaaggeleider? De Jessem Clear Stock Guides duwen het hout naar beneden en als de freesgeleider niet vast zit het geheel naar boven. Hoe voorkom jij dat?


avos

Actieve deelnemer
10 nov 2008
646
21
omg Haarlem
@avos Bedankt voor de foto's! Ik betwijfel of jouw manier van bevestigen kan bij mij. Bij het wegklappen van de langsgeleider zit de meetstrip waarschijnlijk in de weg. Vind jij het geen probleem dat het materiaal dat je wil zagen het scherm van de Wixey bedekt? Ik heb de neiging om de afstelling nog eens te controleren net voordat ik zaag. Dan ligt het hout er al op en zou ik het scherm niet meer kunnen zien.

Zit de freesgeleider nog vast aan de zaaggeleider? De Jessem Clear Stock Guides duwen het hout naar beneden en als de freesgeleider niet vast zit het geheel naar boven. Hoe voorkom jij dat?
Aflezen van scherm heb ik geen last van. Je stelt geleider in en tijdens zagen hoef ik er niet op te kijken, dan ben ik met andere dingen bezig..:) Wellicht dat het voor jou dan even gewenning is? Het grote voordeel voor mij is dat ik dit ook voor frezen kan gebruiken. En je kan bij de Wixey een tussenmeting op 0 zetten. Dus stel ik moet gleuven frezen om de 5 cm. Dat zet ik hem bij de eerste meting op 0, een vandaar verder. Klaar met frezen dan naar de originele meting voor de zaag. Het scherm kun je ook van de geleider schuiven, moet je niet doen, dan moet je de maat opnieuw instellen. (is niet heel veel werk hoor)

De freesgeleider zit strak om de zaaggeleider geklemd. Dat is voldoende. Maar je hebt gelijk voor wat betreft de Jessem geleiders, af en toe heb ik een bewerking waar het heel kritisch is, dan klem ik aan de andere kant van de tafel de geleider met een klem vast. Alleen maar de freesgeleider aan de zaaggeleider vastzetten is niet voldoende, omdat de zaaggeleider ook kan kantelen bij voor druk omhoog. Bij zagen heb je hier uiteraard nooit last van. Een losse klem werkt dan redelijk praktisch.


L.N.

Post veel
11 jul 2014
1.440
124
Hmm, mijn langsgeleider is te hoog voor de Jessem Clear Cut TS stock guides en omdat het een aluminium profiel (zonder T-slot) is kan ik de “gewone” Clear Cut Stock guides ook niet gebruiken. Ik had gehoopt een van de 2 modellen te kunnen gebruiken voor de langsgeleider voor het zagen en de nog te maken freesgeleider. Dat valt dus tegen.

@avos: ik heb de neiging om het nog een keer te willen checken of de langsgeleider wel echt goed staat. Dan is het wel handig als ik het scherm zie. Ik denk dat ik daarom voor die van HBM ga. Die kun je tussendoor ook op 0 zetten en daarmee ook gebruiken voor het frezen. Mijn ervaringen met HBM zijn beperkt, maar tot nu toe wel goed.

  • Leuk
Waarderingen: avos

L.N.

Post veel
11 jul 2014
1.440
124

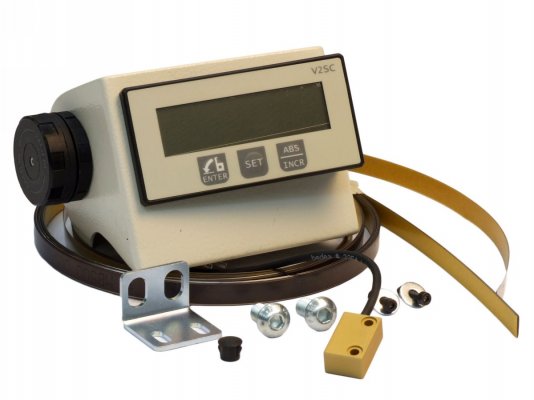

Ik heb toch maar de officiële digitale readout van SCM besteld. Die is wel aanzienlijk duurder dan de Wixey of HBM variant, maar dan weet ik zeker dat het allemaal past en werkt. Ook heeft deze 2 voordelen. Er zit namelijk een knop op waarmee je kunt aangeven of het aluminium profiel van de langsgeleider staat of ligt en je hoeft de langsgeleider hiervoor niet opnieuw op 0 instellen. Het andere is dan er een incrementale setting op zit. Hiermee kun je de langsgeleider op elke stand op 0 zetten zonder dat deze de calibratie tegenover het zaagblad verliest. Dus de "gewone" ABS stand gebruiken bij het zagen en dan de langsgeleider goed zetten voor het frezen en op INCR zetten. Ga ik weer zagen dan is het voldoende om op ABS te drukken.


Het bovenstaande is handig, maar geen noodzaak want met die van Wixey kun je het ook. Maar het is met de Wixey wat bewerkelijker en dan zit ik nog met de onzekerheid of het past. De duurdere aanschafprijs ben ik hopelijk snel vergeten......

  • Leuk
Waarderingen: avos en Petrolhead

L.N.

Post veel
11 jul 2014
1.440
124
Te veel ;) De prijs was hetzelfde als ik de digitale meter bij aanschaf van de machine zou hebben gekocht. Alleen was die toen nog niet beschikbaar voor de SCM SC 2.
