Dat begint er al op te lijken ! Wordt super strak zo te zien...

D17 afb.5 – Het resultaat met de domino’s afgezaagd en geschuurd.

Ik weet niet of dit bewust zo gedaan is (de domino's door het front laten komen...), maar omdat het er na het schuren zo strak uitziet vind ik het wel wat hebben.
De wijze van constructie wordt zichtbaar en dat geeft het extra karakter.

Ben benieuwd naar het vervolg...


Spaander

Post veel
26 jul 2011
1.949
90
West-Friesland
Dat begint er al op te lijken ! Wordt super strak zo te zien...
Ik weet niet of dit bewust zo gedaan is (de domino's door het front laten komen...), maar omdat het er na het schuren zo strak uitziet vind ik het wel wat hebben.
De wijze van constructie wordt zichtbaar en dat geeft het extra karakter. Ben benieuwd naar het vervolg...
Ja, dit is met voorbedachtenrade gedaan. :D
Bij het losse werkblad heb ik ook alle deuvels door en door geboord,
helaas is het in het blad op sommige plekjes uitgebroken en dat heb ik dicht moeten smeren, maar door het lakken later blijft dat zichtbaar.
Ik wil zo min mogelijk schroeven gebruiken en waar ik ze gebruikt heb bij het lijmen heb ik de gaten later opgevuld met deuvels.
En inderdaad vind ik het er ook mooi uitzien, industriële look zullen we maar zeggen. :D

Blijft het volgen,
Mvg,:).


Spaander

Post veel
26 jul 2011
1.949
90
West-Friesland
Update 8.

Deel-19 Lijmen van de extensietafel

Ik moest een gat gedeeltelijk dichtmaken om de inklapbare poten een goed houvast te geven.
De hoeken zijn met domino’s gelijmd en de spanten met deuvels van buitenaf geboord

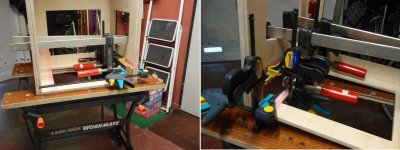

D19 01-02.jpg

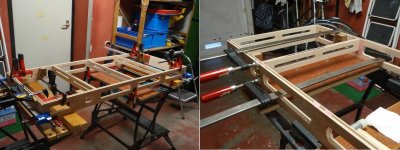

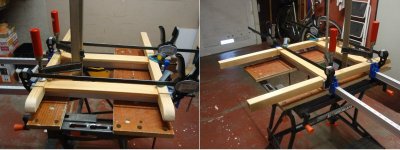

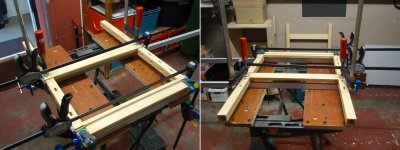

D19 afb.1 – Droogpassen van de extensietafel, zie het gerepareerde gat links op de foto
D19 afb.2 – Nu de hoeken met domino’s zijn gelijmd de tussen spanten lijmen

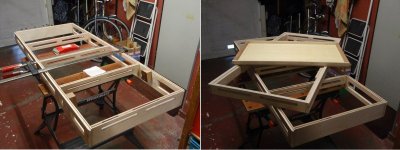

D19 03-04.jpg
D19 afb.3 – En het laatste spant
D19 afb.4 – Het resultaat van het losse werkblad, werkbladframe en extensietafelframe


Deel-20 Lijmen van de basiskast

Omdat het lijmen het lijmen van de basiskast in een bepaalde volgorde moet gebeuren heb dat in etappes gedaan.

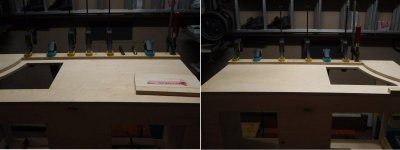

D20 01-02.jpg

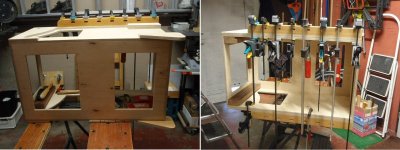

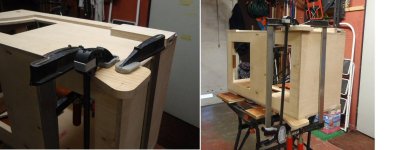

D20 afb.1 – Rug/achterkant en de boven en onderkant gelijmd, zijkanten zitten er droog in voor steun
D20 afb.2 – Nu de zijkant erin lijmen eerst de linker en dan de rechterkant, alles is gelijmd met domino's.

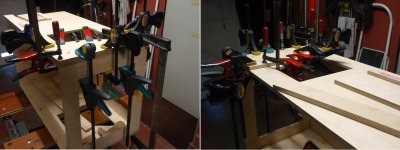

D20 03-04.jpg

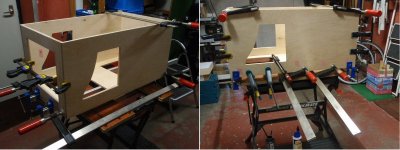

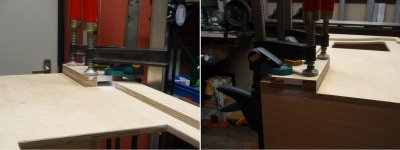

D20 afb.3 – Lijmen van de verstevigingstuk onderzijde
D20 afb.4 – De schroeven die je ziet bij het lijmen worden later vervangen door deuvels

D20 05-06.jpg
D20 afb.5 – Verstevigingstuk voorzijde
D20 afb.6 – Hier worden de schroeven later ook vervangen door deuvels

Het lijmen van de basiskast wordt voortgezet in Deel 20a


Wordt vervolgd,
Mvg,:).

Laatst bewerkt:

brt

Actieve deelnemer
21 jul 2012
726
31
BE / Tienen
@ Spaander: waar heb je de wielen & assen besteld? (Hier liggen de plannen van Benchworks en het plaatmateriaal al een tijdje te wachten...)

Bedankt voor het verslag...


Spaander

Post veel
26 jul 2011
1.949
90
West-Friesland
@ Spaander: waar heb je de wielen & assen besteld? (Hier liggen de plannen van Benchworks en het plaatmateriaal al een tijdje te wachten...)
Bedankt voor het verslag...

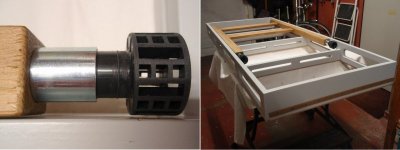

De assen zijn afgezaagd van een aluminium pijp van 100cm lang met diameter 20mm en wanddikte 2mm gekocht bij de Gamma
De wielen met diameter 200mm breed/dik 50mm en as-maat van 20mm heb ik gekocht bij 2cheap.nl
Maar ik zag nu op de site dat ze deze maat niet meer hebben/verkopen.
As zit vast gelijmd en de wielen vastgezet met ringen en borgdoppen voor as-maat 20mm te koop bij de ijzerwinkels of 2cheap.nl.
Mvg,:).


Spaander

Post veel
26 jul 2011
1.949
90
West-Friesland
Deel 20a Lijmen en afronden van de basiskast

De versteviging die ook als houder/geleider voor het handvat dient had ik al aan de binnenkant geschilderd.
Maar later bleek dat het handvat erin niet goed bewoog, toen heb ik het weer kaal geschuurd.

D20a 01-02.jpg
D20a afb.1 – De houder/geleider voor het handvat, de binnenkant is al geschilderd
D20a afb.2 – De versteviging of houder/geleider voor het handvat in de klemmen

D20a 03-04.jpg
D20a afb.3 – Rechter as en poot versteviging
D20a afb.4 – Linker as en poot versteviging

D20a 05-06.jpg
D20a afb.5 – De bevestiging voor het inklapbare werkblad
D20a afb.6 – Lijmen werkbladbevestigingen

In de beschrijving staat voorpoten maar in werkelijkheid zijn het geen poten maar steunpoten.
Het werkblad rust erop en in de dominogaten kunnen lange domino’s geplaatst worden waarop men iets kan zetten
en vastklemmen met railklemmen in de andere gaten en/of in de T-track.

D20a 07-08.jpg
D20a afb.7 – Lijmen van de rechter voorpoot met domino's
D20a afb.8 – Lijmen van de linker voorpoot met domino's

D20a 09-10.jpg
D20a afb.9 – Het losse blad support is gelijmd en aan de binnenkant met schroeven bevestigd
D20a afb.10 – Het afronden van de scherpe randjes


Wordt vervolgd,
Mvg,:).

Laatst bewerkt:

Spaander

Post veel
26 jul 2011
1.949
90
West-Friesland
Update 10.

Deel 21 Gaten boren in de inklapbare poten van het werkblad

De gaten in de poten boren waar de verstelbare voetjes in moeten ging niet gemakkelijk.
Eerst de poot vastgezet in de workmate en een zyliss bankschroef en de boormachine in de boorstandaard vastgeklemd.
Dat ging heel moeizaam en duurde heel erg lang voordat ik een gat gereed had.
Ik moest elke keer de boor laten afkoelen want die werd snel heet.
Uiteindelijk waren twee gaten geboord maar helaas zaten de gaten niet helemaal recht in de poot,
omdat de boormachine in de boorstandaard door de grote druk een weinig scheef ging met het boren.

D21 01-02.jpg

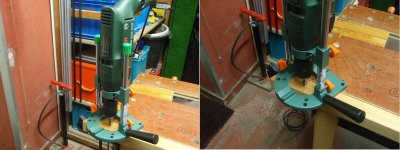

D21 afb.1 – Boren met de boorstandaard op de workmate
D21 afb.2 – Mijn oude groene Bosch doet het nog goed (toen werd de groene Bosch nog in west Europa gemaakt)

D21 03-04.jpg
D21 afb.3 – Alweer afkoelen
D21 afb.4 – De gaten eindelijk gereed, maar helaas niet helemaal recht


Deel-21a Gaten boren maar nu met een blok hout als geleider

Toen heb van mijn buurman een blok hout gekregen en op de kolomboor voorgeboord,
met een gat 20mm en een gat van 28mm om dit blok als geleider te gebruiken bij het boren.

D21a 01-02.jpg
D21a afb.1 – Het blok dat als geleider gaat dienen voor de volgende gaten
D21a afb.2 – Met de basis als werkbank de gaten met het blok in de poten geboord

D21a 03-04.jpg
D21a afb.3 – Dit gaat echt makkelijker, beter en sneller
D21a afb.4 – De gaten zijn nu ook mooi recht geboord

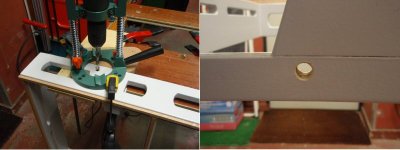

D21a 05-06.jpg

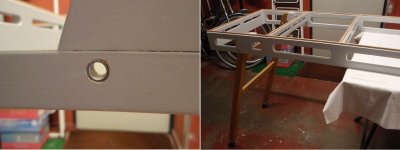

D21a afb.5 – De 20mm asgaten aan de zijkanten van de basiskast
D21 afb.6 – De 28mm gaten voor verstelbare voetjes in de bodem

Dat ging veel vlugger, de boor werd nauwelijks heet, een wereld van verschil.


Wordt vervolgd,
Mvg,:).


Leroowj

Actieve deelnemer
1 apr 2016
392
0
Wat een leuk verslag om te lezen en wat een allejezus grote boor op de twee na laatste foto haha


Spaander

Post veel
26 jul 2011
1.949
90
West-Friesland
Update 11.

Deel 22 Lijmen en lakken van de poten

Het samenlijmen van de liggers en de poten met 2 domino's van 6mm per verbinding.

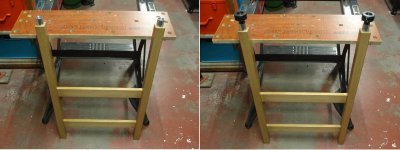

D22 01-02.jpg
D22 afb.1 – samenlijmen van de inklapbare extensietafelpoten
D22 afb.2 – dat moet even drogen dan kunnen we weer verder

D22 03-04.jpg
D22 afb.3 – samenlijmen van de inklapbare van het werkblad
D22 afb.4 – nog even wachten en dan kunnen we gaan lakken

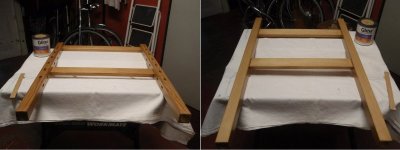

D22 05-06.jpg
D22 afb.5 – lakken met parketlak van de werkbladpoten
D22 afb.6 – lakken met parketlak van de extensietafelpoten


Deel 23 Lijmen van de domino in de ligger

Toen de werkbladpoten gelijmd en gelakt waren kwam ik tot de ontdekking dat ik nu niet meer met de domino tussen de liggers kon
om de gaten te frezen voor de domino’s waarop het losse werkblad geplaatst wordt.
Na meten en prutsen is het met mijn oude bovenfrees toch nog gelukt al is het gat niet zo mooi als met de domino.

D23 01-02.jpg

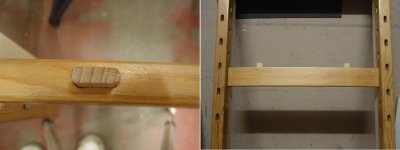

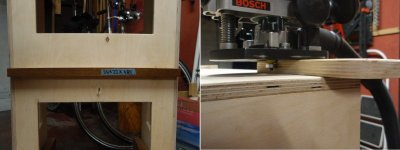

D23 afb.1 – het domino gat gemaakt met de bovenfrees
D23 afb.2 – de domino’s zaten een beetje ruim, daarom heb ik ze erin gelijmd


Wordt vervolgd,
Mvg,:).


Spaander

Post veel
26 jul 2011
1.949
90
West-Friesland
Update 12.

Deel 24 Schilderen van de MFTC

Schuren en schilderen is niet mijn favoriete werk maar het moet gebeuren en uiteindelijk ziet het er mooi uit.

D24 01-02.jpg

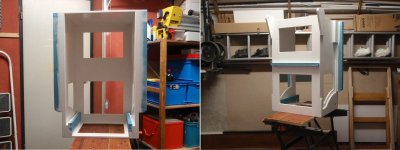

D24 afb.1 – binnenzijde basiskast in de grondverf
D24 afb.2 – buitenzijde basiskast in de grondverf

D24 03-04.jpg

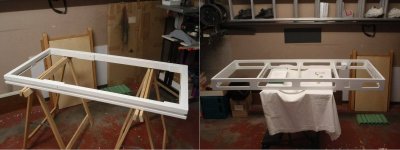

D24 afb.3 – het werkbladframe in de grondverf
D24 afb.4 – de extensietafel in de grondverf

D24 05-06.jpg

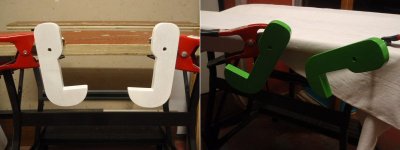

D24 afb.5 – de haakjes in de grondverf
D24 afb.6 – de haakjes in fest... groen

D24 07-08.jpg

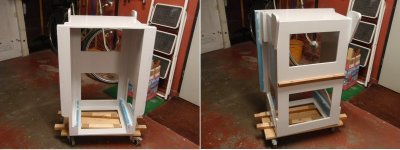

D24 afb.7 – de binnenzijde in fest... grijs
D24 afb.8 – de buitenzijde ook in fest... grijs

D24 09-10.jpg

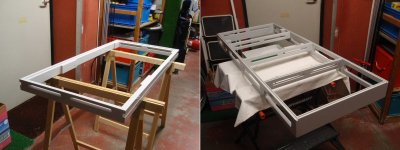

D24 afb.9 – het werkbladframe ook in fest… grijs
D24 afb10 – en de extensietafel alweer in fest… grijs

De gekozen kleuren van de verf zal menig forumlid aanspreken


Deel 25 Lakken van de diverse onderdelen

Het afwerken met parketlak is in meerdere lagen gedaan en omdat het erg vlug droogt kon dit snel achter elkaar.

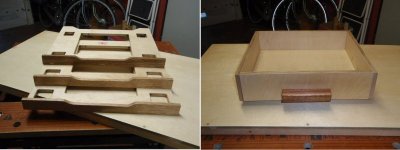

D25 01-02.jpg
D25 afb.1 – afwerken met parketlak van de systainerlade’s
D25 afb.2 – afwerken met parketlak van de onderlade in de basiskast

D25 03-04.jpg

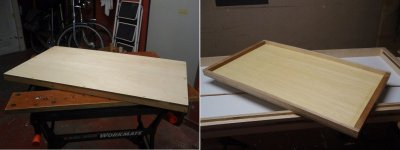

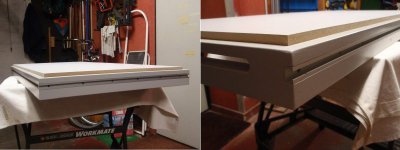

D25 afb.3 – de bovenkant van het losse werkblad afgewerkt met parketlak
D25 afb.4 – de onderkant van het losse werkblad afgewerkt met parketlak


Wordt vervolgd,
Mvg,:).

Laatst bewerkt:

Spaander

Post veel
26 jul 2011
1.949
90
West-Friesland
Update 13.

Deel 26 Lijmen van de stootblokjes aan de basiskast

De stootblokjes moeten na het schilderen er nog in gelijmd worden dus het verf op die plaatsen wat opgeruwd.

D26 01-02.jpg

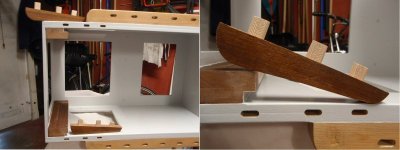

D26 afb.1 – De dominogaten in de basiskast
D26 afb.2 – De dominogaten en de domino’s in de stootblokjes

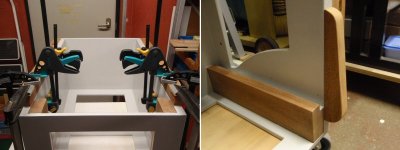

D26 03-04.jpg
D26 afb.3 – Het lijmen van het stootblokje in de basiskast
D26 afb.4 – Dat zit goed en mooi vast


Deel 27 Lakken van de hardhouten onderdelen van de basiskast

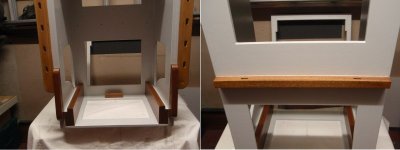

D27 01-02.jpg
D27 afb.1 – de stootblokjes, as en pootversteviging, ladestop en steunpoten in de parketlak
D27 afb.2 – en niet vergeten op de achterkant het losse werkblad support


Deel 28 Monteren van de T-track in het werkbladframe

D28 01-02.jpg
D28 afb.1 – monteren van de T-track in het werkbladframe, het werkblad er weer tijdelijk ingelegd
D28 afb.2 – helaas zit op sommige plaatsen een plekje van de verzinkboor in de randen van de T-track


Wordt vervolgd,
Mvg,:).

Laatst bewerkt:

vandikte

Post veel
3 jul 2013
1.763
459
Almere
Je kan deze post als een complete werkinstructie beschouwen! Blijft erg leuk om te volgen, Spaander bedankt.;)


Spaander

Post veel
26 jul 2011
1.949
90
West-Friesland
Update 14.

Deel 29 Lijmen van de assen en de poten in de basiskast

D29 01-02.jpg

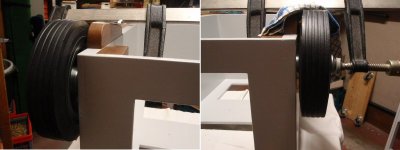

D29 afb.1 – lijmen van de linker wielas in de basiskast

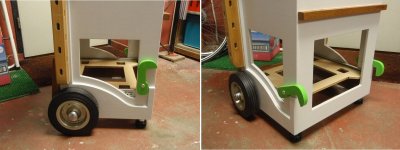

D29 afb.2 – lijmen van de rechter wielas in de basiskast

D29 03-04.jpg

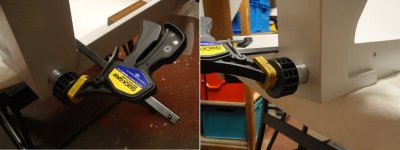

D29 afb.3 – lijmen van de linker stelvoet in de basiskast
D29 afb.4 – lijmen van de rechter stelvoet in de basiskast

D29 -05.jpg

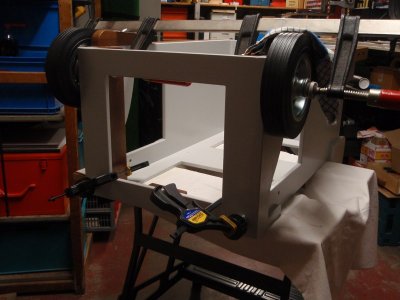

D29 afb.5 – hier alles in de klemmen


Deel 30 Monteren van de ladegeleiders

D30 01-02.jpg

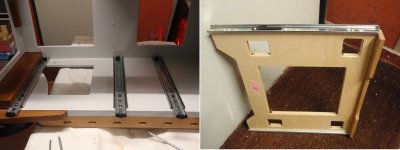

D30 afb.1 – monteren van de ladegeleiders in de basiskast
D30 afb.2 – monteren van de ladegeleiders op de systainerlade’s

D30 03-04.jpg

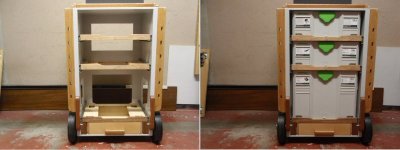

D30 afb.3 – de lade erin geschoven dat gaat prima
D30 afb.4 – en de systainers passen er ook mooi in

Het begint er nu op te lijken en het einde begint in zicht te komen.


Deel 31 Monteren van de haakjes

D31 01-02.jpg
D31 afb.1 – de haakjes nu definitief monteren
D31 afb.2 – ze bewegen goed en het ziet er mooi uit


Wordt vervolgd,
Mvg,:).


Cervelo

Actieve deelnemer
13 jul 2016
50
0
Wat een mooi gedetailleerd verslag! Erg vermakelijk op te volgen. Zo te zien ontbreekt het je ook niet aan de nodige gereedschappen ;)

Ik ben zelf ook op zoek naar een (semi) mobiel werkbankje zodat ik in mijn kleine schuurtje wel wat kan werken maar dat er na die tijd ook nog plaats blijft voor fietsen en andere spullen. Ben benieuwd hoe deze werkbank in het gebruik bevalt. Of hij voldoende stabiel is en of het op en afbouwen en beetje snel gaat.

Groet,


Spaander

Post veel
26 jul 2011
1.949
90
West-Friesland
@ Cervelo,

Het gereedschap is een totaal van meer dan 50 jaar verzamelen, vernieuwen en verbeteren.
Veel ervan is 2e hands aangeschaft en door mij opgeknapt/gereviseerd dat doe ik n.l. ook graag.

De reden dat ik voor de MFTC heb gekozen is omdat ik het een mooie mobiele werkbank vind maar ook erg praktisch.
Ik moet ook altijd alles opruimen dus inklappen en weer opbouwen, de tijd dat dit inneemt is te verwaarlozen.
Zie hier het youtube introductie filmpje van BenchWorks https://www.youtube.com/watch?v=t5YzIwK-g0E
De stabiliteit is veel beter dan ik verwacht had maar de werkbank moet dan wel goed afgesteld zijn op de stelvoetjes.
De forumleden die er al een gemaakt hebben zijn er volgens mij allemaal heel tevreden over.

Mvg,:).


Spaander

Post veel
26 jul 2011
1.949
90
West-Friesland
Update 15.

Deel 32 Lijmen en monteren en afwerken handvat

Het lijmen van het handvat moest in de basiskast gebeuren omdat het er niet meer uit kan als dit gedaan is.

D32 01-02.jpg

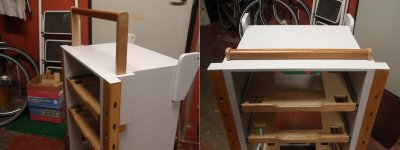

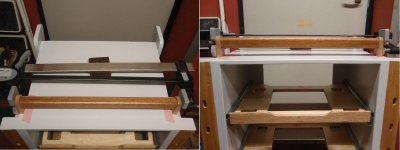

D32 afb.1 – Het lijmen van het handvat in de basiskast
D32 afb.2 – Dat heb ik ook met deuvels gedaan

D32 03-04.jpg
D32 afb.3 – Hier de deuvels afgezaagd, geschuurd en gelakt
D32 afb.4 – Het handvat glijdt er mooi in


Deel 33 Lijmen van de voetjes in de inklapbare poten

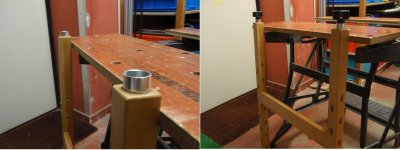

D33 01-02.jpg
D33 afb.1 – De voetjes lijmen in de extensietafel poten
D33 afb.2 – En na de droogtijd ziet dit er goed uit

D33 03-04.jpg
D33 afb.3 – De voetjes van de werktafel poten zitten waarschijnlijk te diep
D33 afb.4 – Het ziet er wel goed uit, later maar kijken of ze te diep zitten.


Deel 35 Monteren van de poten aam het werkbladframe

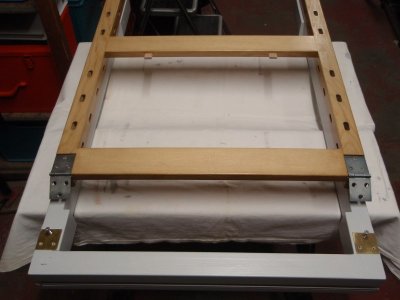

D34 01.jpg
D34 afb.1 – De plaats van de scharnieren zijn in de poten uitgefreesd
en de scharnieren aan beide kanten met vulplaatjes gemonteerd zodat het mooi plat zit

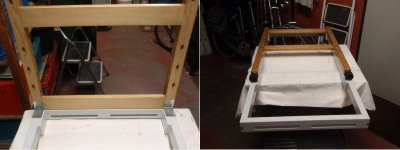

D34 02-03.jpg
D34 afb.2 – Huppakee dat is gereed
D34 afb.3 – En het klapt mooi in elkaar (achteraf toch nog een probleem met de voetjes zie later)


Wordt vervolgd,
Mvg,:).


Spaander

Post veel
26 jul 2011
1.949
90
West-Friesland
Update 16.

Deel 35 Monteren van de inklapbare poten aan de extensietafel

Na het monteren van de inklapbare poten paste het niet goed omdat de verstelbare voetjes (48mm) te breed waren. In de beschrijving worden andere voetjes gebruikt maar die zijn in Nederland niet te krijgen, wel heb ik dezelfde pootjes kunnen bemachtigen maar met bredere voetjes.
Dus de voetjes op mijn mini draaibankje afgedraaid naar 42mm en toen paste de poten er goed tussen.

D35 01-02.jpg
D35 afb.1 – Boren met 6mm
D35 afb.2 – Het boren met een hulpstandaard in de poten

D35 03-04.jpg
D35 afb.3 – 10mm gaten boren in de extensietafel
D35 afb.4 – Het 10mm gat

D35 05-06.jpg
D35 afb.5 – Een rvs busje (van een rvs buisje afgezaagd) erin persen
D35 afb.6 – De poten zitten eraan

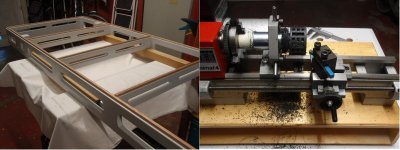

D35 07-08.jpg
D35 afb.7 – De poten passen er niet goed tussen, de verstelbare voetjes zijn te dik
D35 afb.8 – Kijken of dit met afdraaien van 48 naar 42 mm beter gaat

D35 09-10.jpg
D35 afb.9 – Ja dat past nu precies, jammer van die beschadiging
D35 afb.10 – Dat past goed en ziet er mooi uit


Wordt vervolgd,
Mvg,:).


Deze plek is voor toekomstige tekst. Door nu alvast deze kolom te activeren blijft de kolommen structuur ongewijzigd en de lezerservaring hetzelfde als er hier content geplaatst gaat worden.

Hier kan straks ook info geplaatst worden.
