Zelfbouw elektrische freeslift

[Dencom]

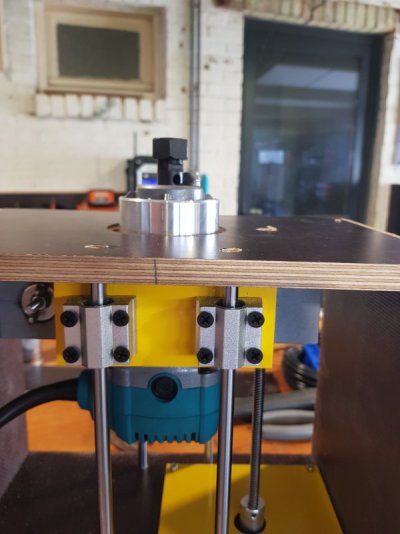

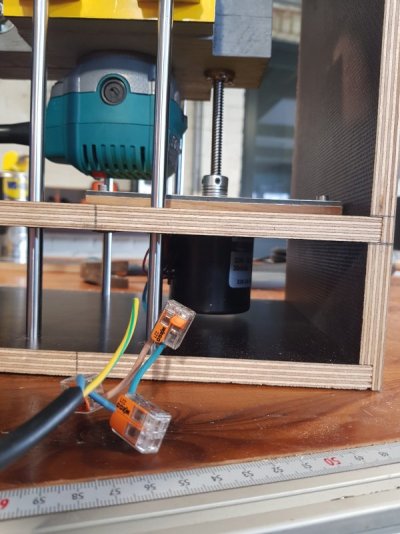

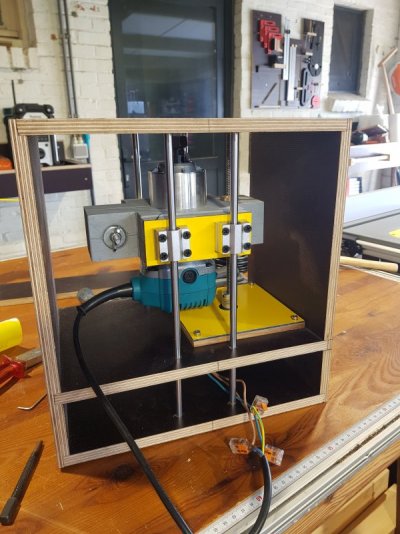

De lift werkt met 4 geleidestangen (2 kan ook) en een links en rechts draaiend motortje van 30 rpm/minuut. En is gebaseerd op dit model

Zoek op youtube naar

Part1: How to make a trimmer(router) automatic lift/ build a homemade trimmer automatic lift DIY

Ik zal eerst even wat linkjes geven naar de gebruikte materialen.

Machifit 15pcs 400mm Optical Axis Guide Bearing Housings Linear Rail Shaft Support Screws Set Deze heb ik 2x gebruikt
Als je niet in china wil kopen ivbm garantie zoek dan even op amazon naar lineaire+geleiderail lagers dan komt er ook van alles tevoorschijn.)

Amazon.de : lineaire geleiderail

Het motortje

Synchronmotor 68KTYZ AC 220 V 28 Watt Niedriger Geschwindigkeit Permanentmagnet CW/CCW 2,5/20/30/110 RPM Hohe Drehmoment Klaue-pol für Plattenspieler Rotisserie(30 RMP) : Amazon.de: Baumarkt

Synchronmotor 68KTYZ AC 220 V 28 Watt Niedriger Geschwindigkeit Permanentmagnet CW/CCW 2,5/20/30/110 RPM Hohe Drehmoment Klaue-pol für Plattenspieler Rotisserie(30 RMP) : Amazon.de: Baumarkt

www.amazon.de

Ik heb een makita freesje er in hangen, maar uit de zelfde fabriek en scheelt de helft in euro kan deze ook.

KATSU Electric Hand Holz Oberfräse Kantenfräse 220V 710W + 3 Spannzangen 6mm, 8mm und 10mm : Amazon.de: Baumarkt

Elektro- und Handwerkzeuge online - KATSU Electric Hand Holz Oberfräse Kantenfräse 220V 710W + 3 Spannzangen 6mm, 8mm und 10mm. KATSU Electric Hand Holz Oberfräse Kantenfräse 220V 710W + 3 Spannzangen 6mm, 8mm und 10mm.

www.amazon.de

Toevoeging: dimmer voor electro motor om de draaisnelheid van het liftmotortje traploos te kunnen regelen.

Sun3printer 4000 W SCR Digitale spanningsregelaar dimmer elektromotor snelheid temperatuurregelaar voor warmwaterbereider kleine motoren wisselstroom 220 V: Amazon.de: Computers & accessoires

Sun3printer 4000 W SCR Digitale spanningsregelaar dimmer elektromotor snelheid temperatuurregelaar voor warmwaterbereider kleine motoren wisselstroom 220 V: Amazon.de: Computers & accessoires

www.amazon.de

​

Ik heb de houder uit een blok hardhout gemaakt, maar dit kan ook met multiplex op elkaar gelijmd.

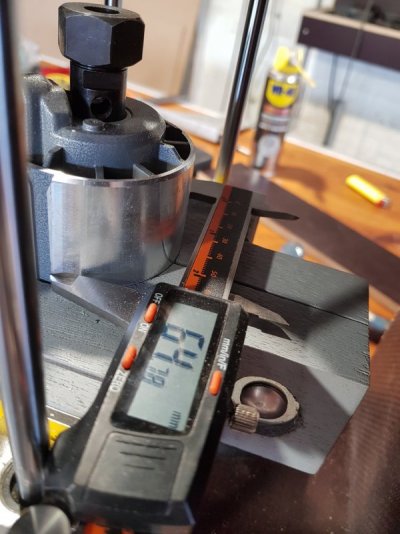

De diameter van de hals van de frees is 64,8 mm en heb met een gatenboor van 65 mm een gat er in gezaagd.

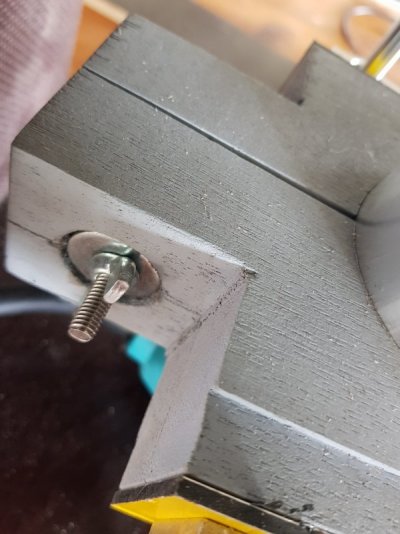

Daarna de houder aan 1 kant open gezaagd en een gat aan de zijkant geboord waar een slotbout met een vleugelmoer doorheen gaat zodat je de frees kan spannen. ik heb de hoeken uitgezaagd om gewicht te besparen. Ik wist niet of het motortje het gewicht ging dragen, maar dit gaat prima.



Het is de bedoeling dat er een aan/uit knop komt voor de frees en druk knoppen voor omhoog en omlaag alswel een aan uit schakelaar voor de motor van de lift en een dimmer om het toerental van de motor te regelen. Voor het elektrische gedeelte krijg ik wat hulp . Het zal niet al te moeilijk zijn maar daar ligt mijn kennis niet.

volgende stappen volgen



[ZotVanHout]

dit ziet er veelbelovend uit
wanneer ik alles optel, dan kom ik op 111 euro uit !
(geleiding 26, motor 25, frees 60)



[Wim Kluck]

Mooi project. Gaan we volgen.



[jelmer]

Leuk om te zien en je maakt het iedereen makkelijk met de links!
Ik ben benieuwd naar de volgende stappen.



[Joost79]

Ziet er knap uit! Heel benieuwd hoe je (en of) je die dan ook nauwkeurig op hoogte kunt stellen!



[Dencom]

Ziet er knap uit! Heel benieuwd hoe je (en of) je die dan ook nauwkeurig op hoogte kunt stellen!

Daar zat ik ook aan te denken dus heb ik net deze besteld zodat ik traploos de draaisnelheid van het lift motortje kan instellen. dan moet ik mm nauwkeurig kunnen werken.

Sun3printer 4000 W SCR Digitale spanningsregelaar dimmer elektromotor snelheid temperatuurregelaar voor warmwaterbereider kleine motoren wisselstroom 220 V: Amazon.de: Computers & accessoires

Sun3printer 4000 W SCR Digitale spanningsregelaar dimmer elektromotor snelheid temperatuurregelaar voor warmwaterbereider kleine motoren wisselstroom 220 V: Amazon.de: Computers & accessoires

www.amazon.de



[Joost79]

Ben heel benieuwd!



[klusrob]

Deze ga ik volgen. Past ook bij mijn aanpassingen aan de vandiktebank.



[Superkees]

Nice. Ga ik ook volgen.



[Dencom]

Ik wacht nog steeds op mijn elektricien. Ik baal ervan dat ik qua elektra 0 kennis heb. Misschien toch maar eens een cursus gaan volgen.
Ik ben even verder gegaan met de frees.

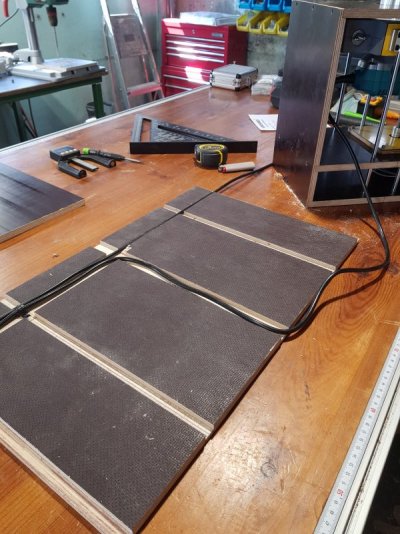

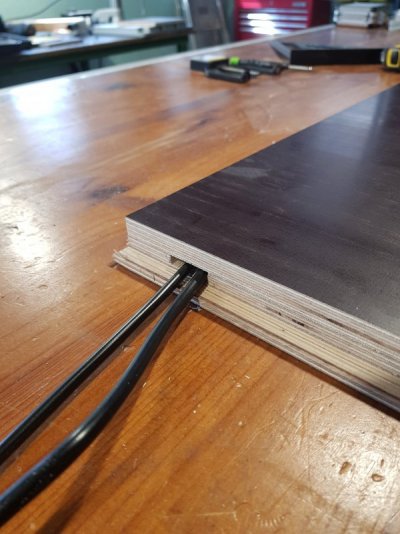

Ik ga de achterwand dubbel maken en heb in 1 van de twee delen kabelgootjes gezaagd. Zodat straks alle kabels netjes weggewerkt zijn.

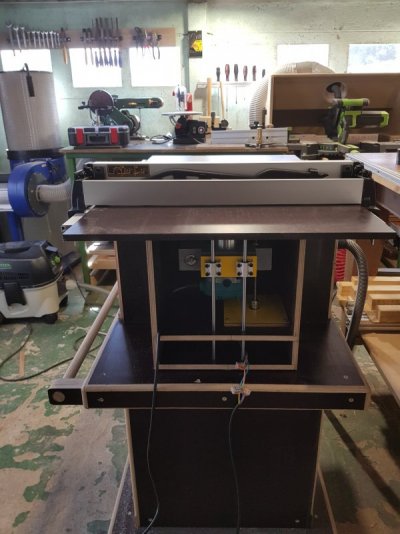

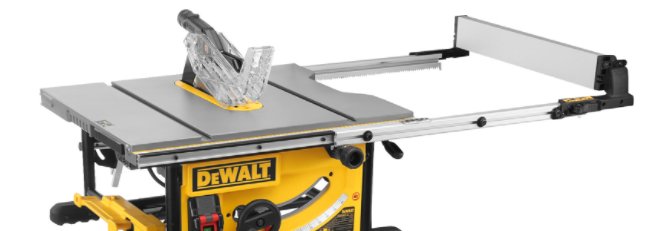

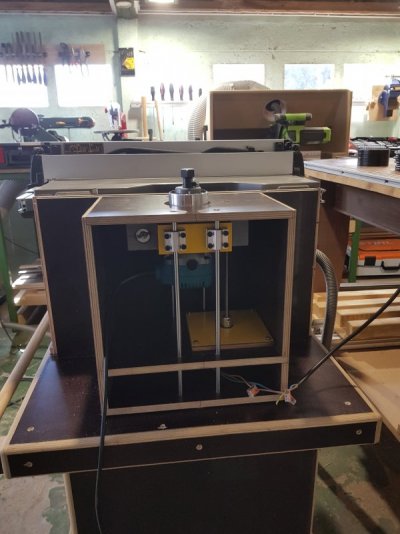

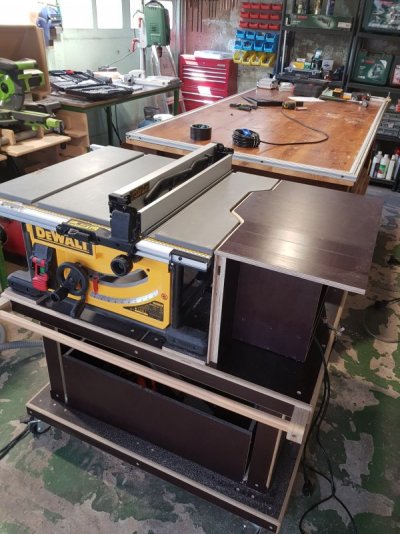

Het is de bedoeling dat de frees naast mijn dewalt zaagtafel komt en dat moet er dan zo uit gaan zien.




Het vervelende is ik kan nog even niets verlijmen want ik weet niet wat er nog allemaal open moet qua kabeltjes , en dergelijke. Maar geduld is een schone zaak zeggen ze.



[ZotVanHout]

Ik wacht nog steeds op mijn elektricien

op dit forum zit heel wat elektrische wijsheid . . .

Ik baal ervan dat ik qua elektra 0 kennis heb

ik dacht dat je toch enige kennis had, want je hebt 'zomaar eventjes' die spanningsregelaar besteld

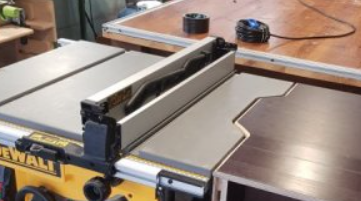

netjes ! uitsparing in zaagtafel zelf uitgezaagd ?

Het vervelende is ik kan nog even niets verlijmen

het meest praktische is dat je het geheel later nog kan demonteren
volstaat schroeven ?

geduld is een schone zaak zeggen ze

dit is een kleine klus
als die elektrieker een beroeps is, dan is die langer onderweg dan hij bij jou aan de slag is
desnoods krabbelt die voor jou het schema op een bierkaartje
mij komt dit als een eenvoudige construktie over
heb je geen handige gebuur ?
zou tussen de volgers die je bij dit draadje hebt, geen goeie hobby-elektrieker zitten ?
tip: je kan je profiel met je regio/woonplaats vervolledigen, zodat de collega's weten of ze op een doenbare afstand van jou wonen



[jpandriesse]

uitsparing in zaagtafel zelf uitgezaagd ?



[ZotVanHout]

@jpandriesse
dank
tafelmodellen heb ik nooit gehad
dus ken daar zeker de details niet van
weer wat opgestoken !



[Dencom]

op dit forum zit heel wat elektrische wijsheid . . .

ik dacht dat je toch enige kennis had, want je hebt 'zomaar eventjes' die spanningsregelaar besteld

Kennis om dingen uit te zoeken van materiaal wat ik nodig heb dat is er wel.
Je hebt ook gelijk hier is kennis genoeg. Maar ik ben er nog niet uit welke knoppen ik ga gebruiken.

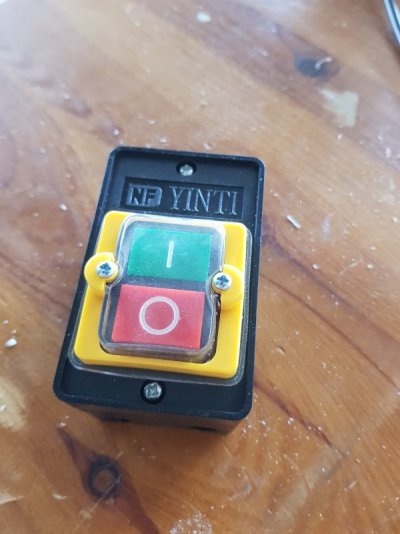

Aan/uit frees wordt deze

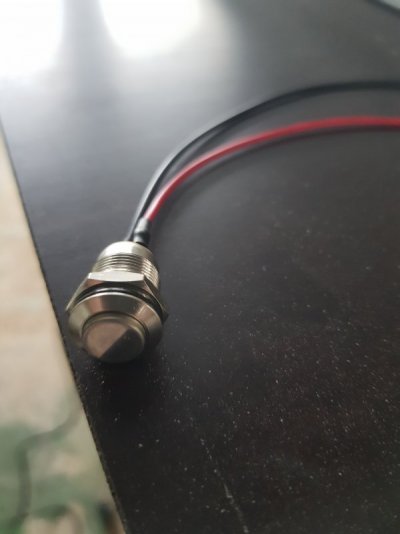

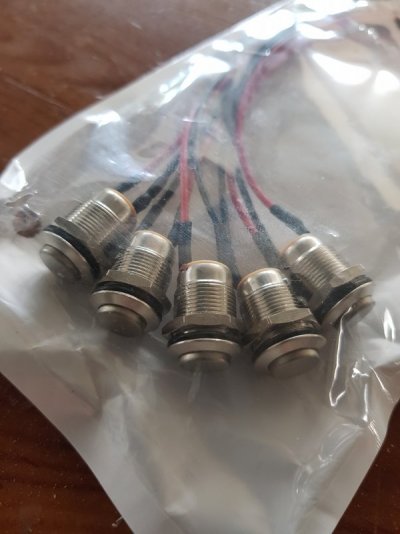

Maar ik had als drukknopjes deze gevonden.

Maar met 12 mm vallen ze in het echt wel klein uit.



[arjaano]

Met zulke schakelaars moet je frees altijd aan staan. Dus zorg ervoor dat je een nullast-schakelaar hebt. Dan zal de frees niet automatisch inschakelen als de stroom er weer terug op komt na een stroomuitval. Die drukknopjes zijn dat vermoedelijk niet, de eerst getoonde schakelaar misschien wel.



[Dencom]

Ja de schakelaar is magnetisch en schakelt naar 0 na stroom uitval.



[ZotVanHout]

Kennis om dingen uit te zoeken van materiaal wat ik nodig heb dat is er wel.

ben even het noorden kwijt
je weet te vinden welk materiaal je nodig hebt, maar je weet niet hoe het te schakelen ?
de meeste gebruikte volgorde is: schema uittekenen, en nadien het geschikte materiaal zoeken

Aan/uit frees wordt deze

die zal het wel doen
bij machines die aan de veiligheidsnormen voldoen, is de stop tegenwoordig uitgevoerd als een knop die volledig uitsteekt, en die je bij noodstop kan inkloppen
de opmerking van @arjaano is terecht

ik had als drukknopjes deze gevonden

waarvoor ga je die gebruiken ?
of komt die grote schakelaar in de plaats

heb je een stofzuiger die bij belasting automatisch start ?
dan gaat de stekker van je frees daar in



[Dencom]

Die drukknopjes ga ik gebruiken om de frees omhoog en omlaag te bewegen, en daar zit voor mij ook even de crux qua aansluiten.

Het lift motortje ga ik denk ik voor de in/uit schakeling van de freesmotor zetten zodat deze altijd stroom heeft.

Ja die stofzuiger heb ik



[ZotVanHout]

Die drukknopjes ga ik gebruiken om de frees omhoog en omlaag te bewegen, en daar zit voor mij ook even de crux qua aansluiten.

ok
de liftmotor heb je al
heb je een foto van de aansluitingen die er op zitten en/of draden die er aan hangen ?
zit er een handleiding met aansluitschema bij ?
als die motor in 2 richtingen kan draaien, dan verwacht ik 4 draden/aansluitpunten zoals bij een rolluikmotor
die draait ook in 2 richtingen
je zou die drukknopjes kunnen gebruiken, maar er bestaan rolluikschakelaars
hier onder video over hoe aansluiten
geëigenste schakelaars kosten 8 & 12 euro



[Dencom]

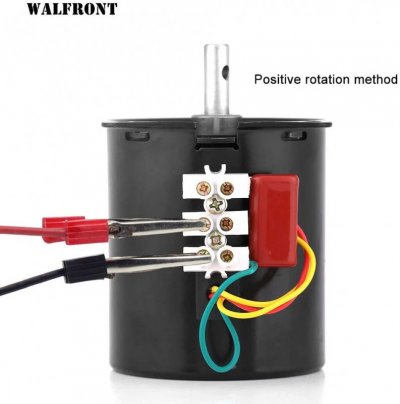

De aansluitingen van de motor.

Er zit verder geen schema bij. Zou toch graag met soortgelijke drukknoppen werken dat vind ik mooier.




Alleen die zullen dan 4 polig moeten worden denk ik
