ik vind die buitenkant wel erg mooi en het model van de boot ook. Ik vermoed dat het enkel motorboot wordt? (het lijkt een klein sleepbootje, vind ik)
Ik vind het verslag (ondanks de lange afwezigheid) erg leuk om te zien, ga zo door!


Luukyy

Actieve deelnemer
30 mei 2016
26
0
Strijen
Correct, een motorboot. Vooin plaatsen om te slapen en achterin een open kuip om lekker te zitten. Er komt een dieseltje in, maar voordat zover is zijn we zeker wel een jaar verder.


Luukyy

Actieve deelnemer
30 mei 2016
26
0
Strijen
Terug van weggeweest

Hallo allemaal,

Daar zijn we weer! Ik heb even een korte pauze genomen, je weet hoe het gaat. Even een bakje koffie, koekje erbij en voor je het weet ben je weer anderhalf jaar verder. Maar ach, die afgezaagde "beter laat dan nooit" komt nu mooi van pas.

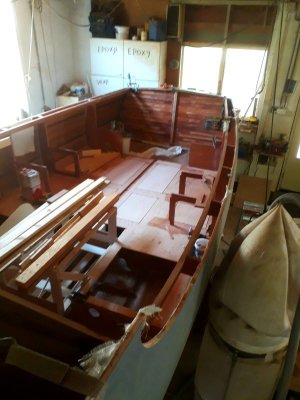

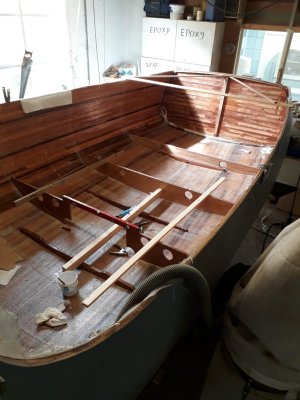

Oke, waar waren we gebleven. De boot was omgedraaid, en het interieur begon zich langzaam te vormen. Hoofdschot was geplaatst, en de vloer kon gelegd worden.

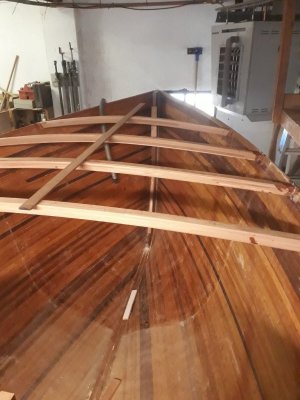

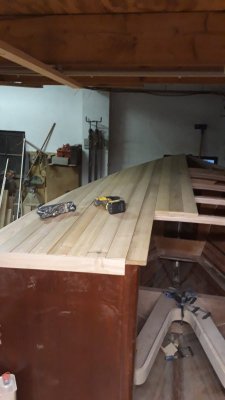

Ook het dek werd dicht gelegd zodat we konden beginnen met het interieur in de voorpunt.

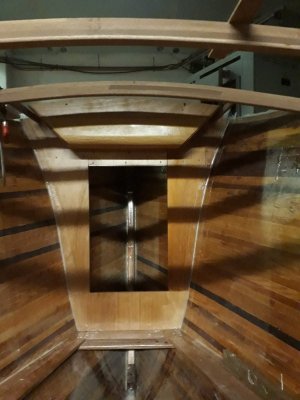

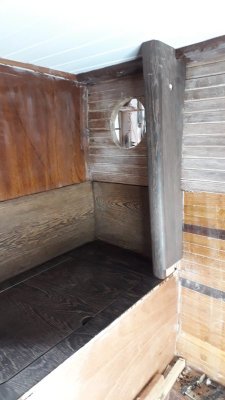

Helemaal voorin hebben we een extra schot geplaatst met een luik wat voor een deel als ankerbak zal gaan dienen, en vanaf het luik binnen als opbergruimte.


Aan de linker kant een verhoging gemaakt. Makkelijk om in de toekomst eventueel een klein tv'tje neer te zetten, of wellicht te gebruiken als aanrecht / plek om diverse spullen neer te leggen.

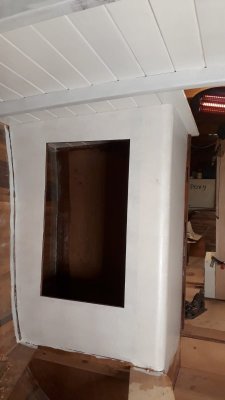

Aan de rechterkant een kast gemaakt, makkelijk voor opbergruimte. Veel gelijkwaardige schepen hebben hier vaak een toilet zitten. Wij vinden dit zonde van de ruimte en gebruiken dat toilet waarschijnlijk toch heel weinig. In bijna alle havens zijn er goede sanitaire voorzieningen, en in zo'n bootje blijft het dan toch klein en onhandig.

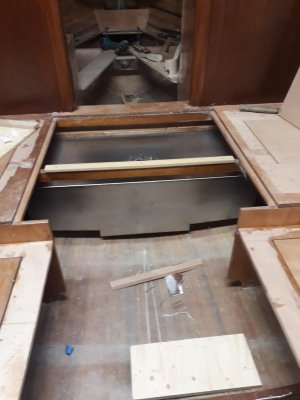

Ook de diesel tank hebben wij laten maken op maat. Deze is van RVS en past mooi onder de vloer. Hij is onder de vloer geplaatst net voor de plek van de motor in het midden van het schip. Dit voor de beste gewichtsverdeling. Ook kan de brandstoftank door het vloerluik eruit gehaald worden wat wellicht handig kan zijn in de toekomst mocht de tank een keer gereinigd moeten worden.


Hier laat ik het voor nu even bij. We zijn al een stuk verder, maar daarover breng ik jullie binnenkort weer op de hoogte.

Ik heb weinig tekst en uitleg gegeven, maar mochten er vragen zijn over bepaalde dingen hoor ik dat graag!

Laatst bewerkt:

Luukyy

Actieve deelnemer
30 mei 2016
26
0
Strijen
@Rmkat, dankjewel! Jouw project ziet er ook erg goed uit. Riva Ariston is naar mijn mening een van de mooiste schepen ooit ontworpen, en die van jou komt daar erg bij in de buurt.

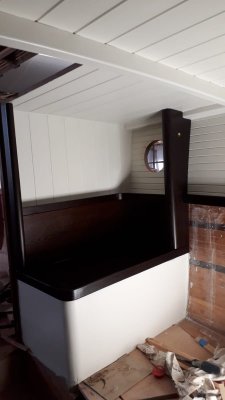

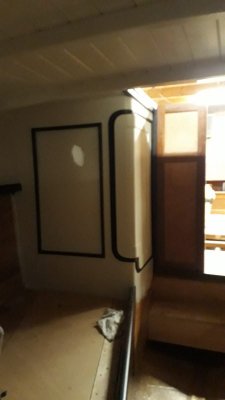

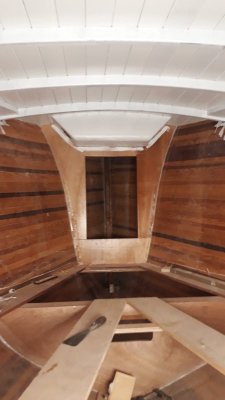

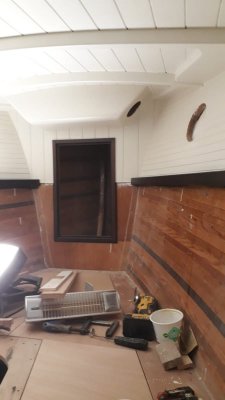

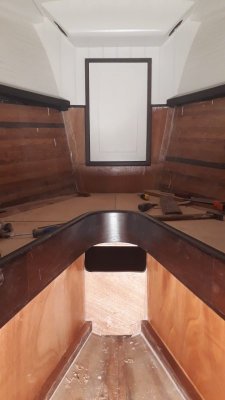

Voorin het schip is het interieur zo goed als klaar. Het plafond is geschilderd met witte 2 componenten lak, waar ook de zijkanten mee zijn gedaan. De witte lak hebben wij gekozen om het zo licht mogelijk te houden. Voor de accenten is een houtsoort gebruikt genaamd "Wenge" wat zwart van kleur is. Verder zitten er aan beide zijde van de romp 3 patrijspoorten. We hebben gekozen om 2 stuks te nemen die geopend kunnen worden om zo een mogelijkheid te creëren om te ventileren.

IMG-20200312-WA0069.jpgIMG-20200312-WA0059.jpgIMG-20200312-WA0063.jpgIMG-20200312-WA0042.jpg

Aan de onderzijde van de zijkanten (waar nog blank hout aanwezig is) willen we een materiaal hebben om te beplakken. Iets van stoffering of leer-achtige bekleding. Hiervoor zijn we nog aan het zoeken maar voorlopig hebben wij nog niets gevonden. Mocht iemand een idee hebben dan hoor ik dat graag.

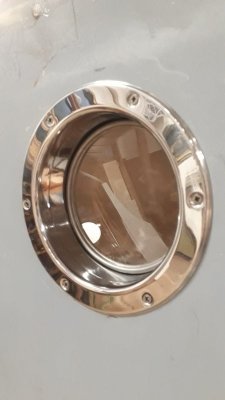

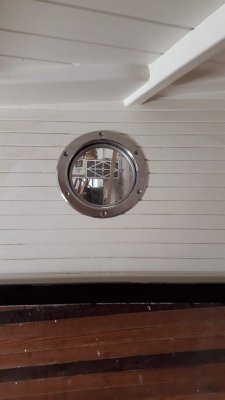

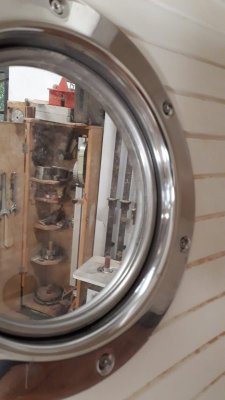

In de bovenste foto's zijn de patrijspoorten nog niet zichtbaar maar alleen de gaten. Hier de raampjes:

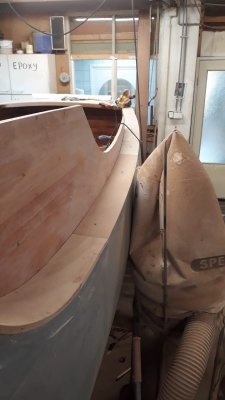

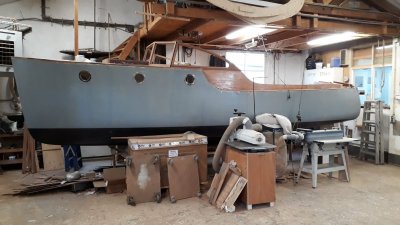

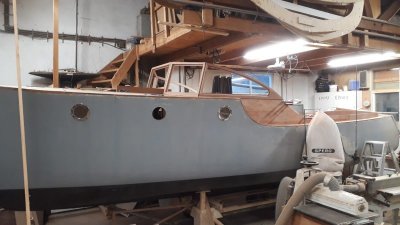

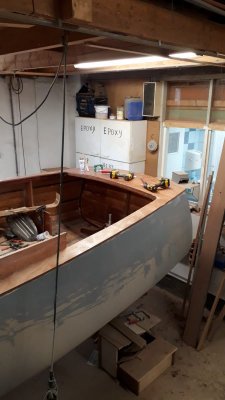

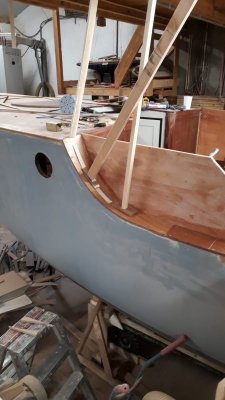

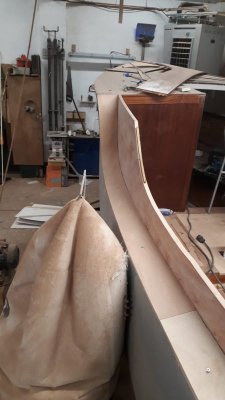

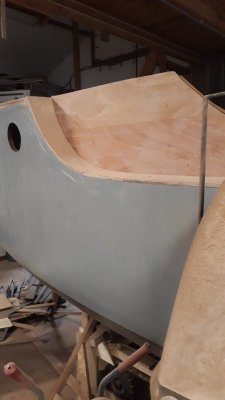

Vervolgens verder aan de buitenkant. De gangboorden zijn aangebracht met het achterdek. De gangboorden lopen midscheeps schuin omhoog naar het voordek.

IMG-20200312-WA0061.jpgIMG-20200312-WA0062.jpgIMG-20200312-WA0058.jpgIMG-20200312-WA0052.jpgIMG-20200312-WA0054.jpg

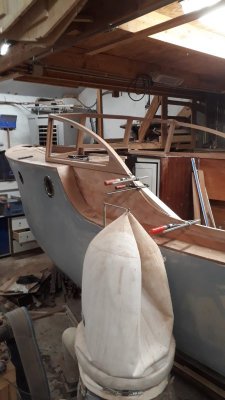

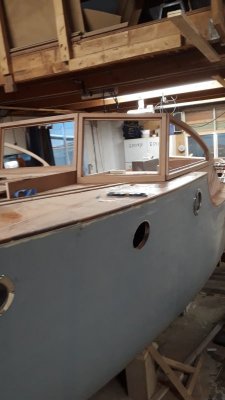

Ook de ramen die voorop op het dek horen te staan zijn gemaakt en erop gezet.

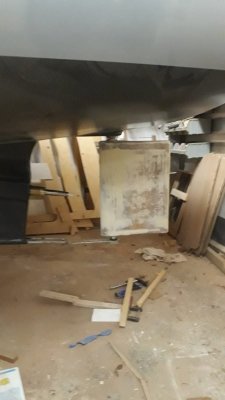

Verder is de garage gemaakt op het dek waar het luik in schuift. Ook de ingang van de voorpunt heeft deurtjes gekregen. Schroefas is gemonteerd en het roer is ook geïnstalleerd. Meer foto's volgen.


Luukyy

Actieve deelnemer
30 mei 2016
26
0
Strijen

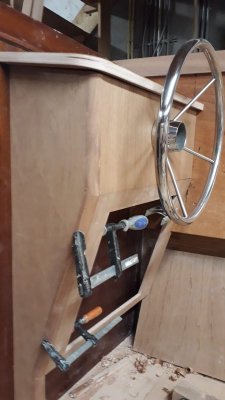

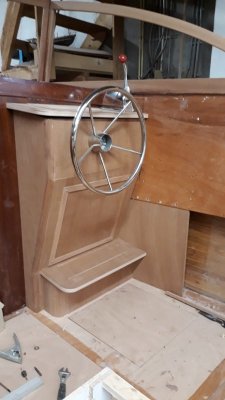

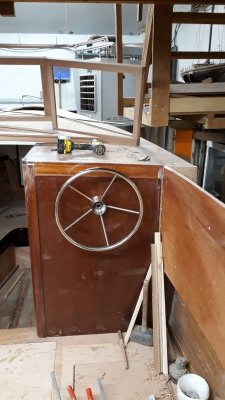

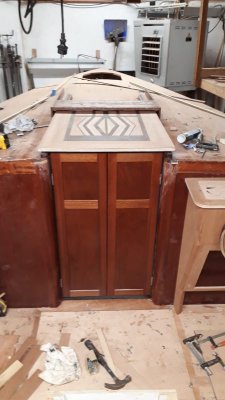

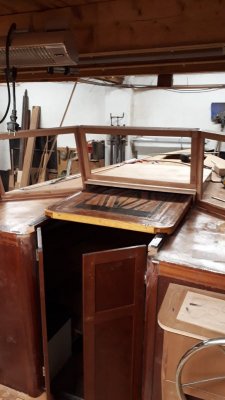

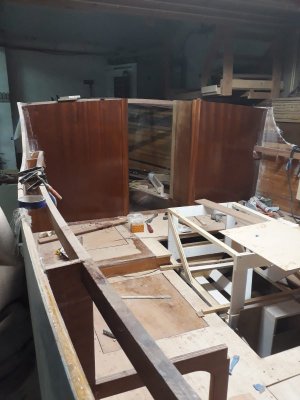

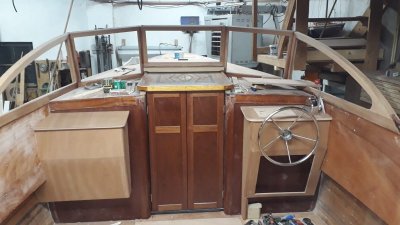

Zoals gezegd heeft de ingang van de slaapplekken deurtjes gekregen. Ook het schuifluik is gemaakt welke in de garage geschoven kan worden. Aan stuurboord zijde komt het stuur met de instrumenten en de gashendel. Hiervoor is een extra console gemaakt. Aan bakboord zijde is zo'n zelfde console gemaakt maar deze dient voorlopig als alleen opbergruimte. Wellicht vinden we er nog een goede andere bestemming voor.

IMG-20191213-WA0003.jpgIMG-20191210-WA0008.jpgIMG-20200208-WA0000.jpgIMG-20191127-WA0005.jpgIMG-20191220-WA0002.jpgIMG-20200203-WA0010.jpg

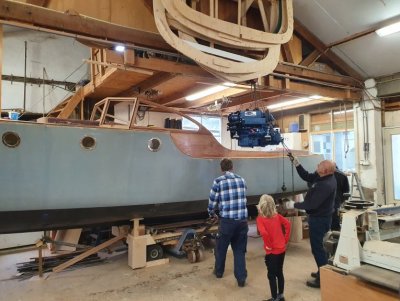

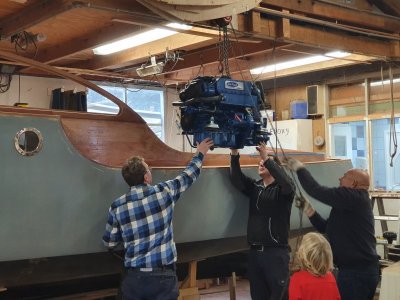

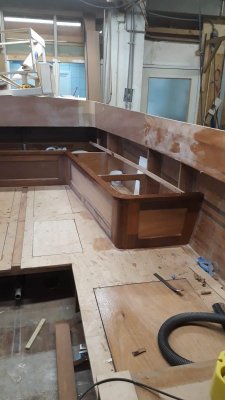

Verder zijn ook de banken aan de achterzijde van het schip een eind klaar. Ook hebben wij de motor gekocht en geplaatst in de boot. Hiervoor hebben wij de motor omhoog getakeld en vervolgens de boot met een pompwagen opgetild en onder de motor gereden. Motor laten zakken, boot teruggeduwd op zijn plek en voila, hij stond.

20200226_162733.jpg20200226_160425.jpg20200226_160419.jpgIMG-20200312-WA0044 (1).jpgIMG-20200312-WA0047.jpg

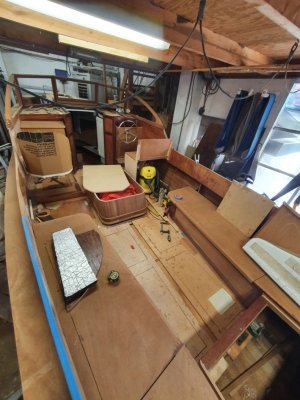

Nu bezig met de motorkist. Wij twijfelen nog of wij 2 losse stoelen aan beide zijde van de motor plaatsen, of een bankje maken die vanaf de stuurstand aan stuurboordzijde naar het midden van de boot over de motor heen loopt. Hierdoor heb je meer ruimte aan bakboord om te lopen, bijvoorbeeld als je vanaf de stuurstand naar achter moet lopen om af te meren. Met 2 stoelen heb je iets minder bewegingsvrijheid, maar dat zal iets beter zitten en op die manier kan je leuk met z'n 2e naast elkaar zitten.

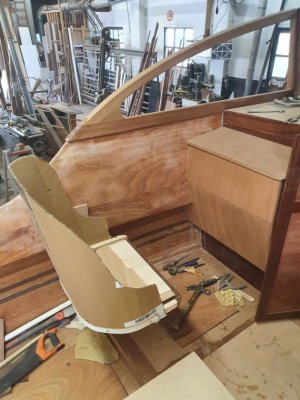

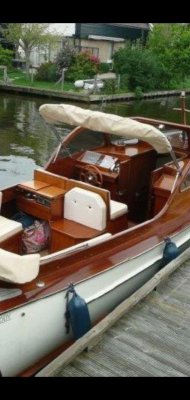

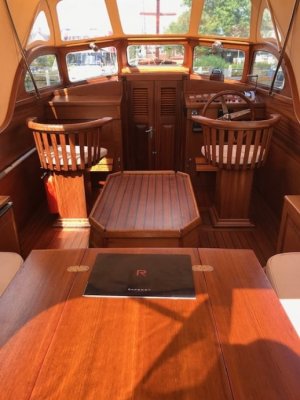

Optie 1 met stoelen:

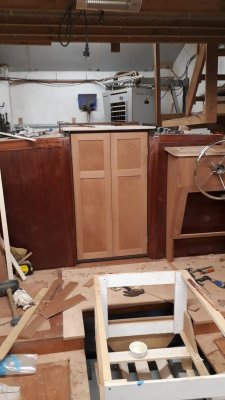

Of optie 2 met een bankje (aan de andere kant weliswaar):

Nou, nog 2 laatste foto's en jullie zijn weer aardig op de hoogte. Ik zal binnenkort eens wat betere kwaliteit foto's maken van het geheel en zal deze uiteraard weer plaatsen hier. Tot snel!



karangetang

Actieve deelnemer
17 mrt 2015
328
1
Zeist
Ik kan dit alleen maar bewonderen ......ongelooflijk zo'n project waar heel veel tijd en inspanning in gaat zitten. Ik vind het ook een prachtig model.
Eén vraagje maar: Waarom heb je twee vlak- schuurmachines staan?


Luukyy

Actieve deelnemer
30 mei 2016
26
0
Strijen
Dankjewel! Alle credits en lof naar mijn vader hoor. Ik post alleen hier de voortgangen, denk met hem mee en help af en toe eens een handje, maar hij is de vakman en degene die dit allemaal voor elkaar krijgt.

Betreft de vlakschuurmachines: De rechtse is een wat grovere machine die eigenlijk alleen gebruikt wordt om bijvoorbeeld ronde hoekjes ergens aan te schuren uit de hand. Of om net even een latje of iets dergelijks een paar millimeter korter te schuren.

De linkse is een machine voor het fijne werk. De schuurrol (die zit in dat witte ding) die boven het blad hangt kan je op een precieze hoogte stellen. Het "blad" is eigenlijk een lopende band die zachtjes gaat lopen als de machine aan staat. Hier leg je het hout op en op die manier rolt het hout zachtjes onder de precies afgestelde schuurband door. Daardoor kan je heel fijn iets vlak schuren.

Mijn vader heeft ook nog een vandiktebank staan wat eigenlijk hetzelfde idee is, alleen is die machine juist weer een stuk grover. Alleen ze zorgen beide dat iets vlak wordt.
Met de vandiktebank hebben wij bijvoorbeeld de latten waarmee de romp is gemaakt op de juiste dikte gekregen. Een vandiktebank maar geen gebruik van een schuurrol met schuurpapier, maar van een metalen rol waar messen/beitels in zijn verwerkt om zo het hout af te schaven.


Rmkat

Actieve deelnemer
9 feb 2017
365
2
Kop van overijssel
mooie vorderingen weer. Ik zou zelf kiezen voor optie 2 een bankje over de motorkist heen aangezien het lijkt alsof je bijna geen ruimte hebt naast je motor. Mijn vader heeft in zijn petterson (zelfde idee een beetje) gekozen voor aan de ene kant een stoel en de andere kant een smal kastje maar alsnog is de doorgang beperkt (je klimt sneller over de motorkist dan dat je erlangs gaat in de praktijk). Met 2 stoelen lijkt het me nog beperkter worden. Hoe breed is de boot?


Luukyy

Actieve deelnemer
30 mei 2016
26
0
Strijen
mooie vorderingen weer. Ik zou zelf kiezen voor optie 2 een bankje over de motorkist heen aangezien het lijkt alsof je bijna geen ruimte hebt naast je motor. Mijn vader heeft in zijn petterson (zelfde idee een beetje) gekozen voor aan de ene kant een stoel en de andere kant een smal kastje maar alsnog is de doorgang beperkt (je klimt sneller over de motorkist dan dat je erlangs gaat in de praktijk). Met 2 stoelen lijkt het me nog beperkter worden. Hoe breed is de boot?
Jaa, wij neigen ook naar het bankje. Hiermee hou je het zo ruim als mogelijk in een al relatief klein bootje.
De breedte van de boot is ongeveer 2.35m. Moet het nog is goed na meten maar dat zou het moeten zijn. Buitenwerkse maten.


Luukyy

Actieve deelnemer
30 mei 2016
26
0
Strijen

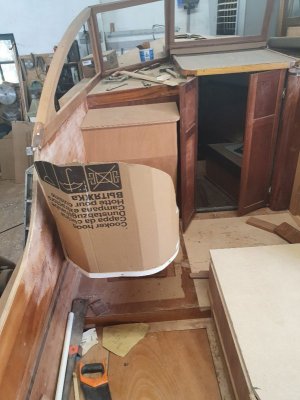

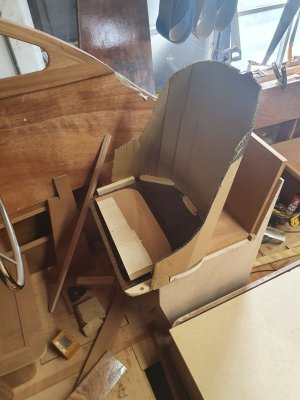

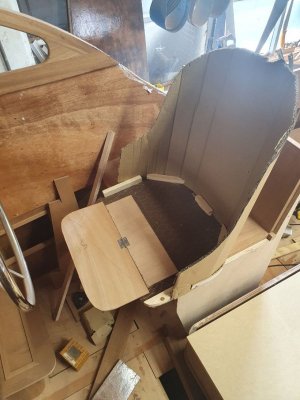

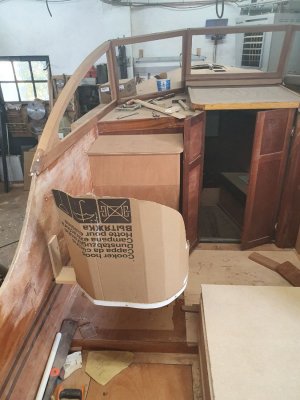

Wij hebben nog even nagedacht over het bankje vs losse stoelen verhaal en waarschijnlijk komen er toch 2 losse stoelen. Wij hebben op de Hiswa (ja, wij zijn de eerste dag gegaan waardoor wij nog wel rond konden lopen voordat het werd afgeblazen door het corona verhaal) een mooie stoel gevonden die maar 50 cm breed is. We hebben een model gemaakt van kanton om zo te kunnen zien hoe het zal worden. Het blijft redelijk krap, maar er is goed langs te stappen. Ook zal de motorkist redelijk laag blijven doordat de motor aardig ver onder de vloer zakt, waardoor er zelfs prima over de motorkist heen te stappen is.



Als de stoel schuifbaar is kunnen we er voor kiezen om de stoel verder richting het midden van het schip te schuiven of meer richting de zijkant om zo meer ruimte te creëren om er langs te lopen. De stoel in kwestie heeft ook een opklapbaar gedeelte aan de voorkant van de zitting waardoor, als je deze opklapt, er ook weer meer ruimte is om bijvoorbeeld te staan tussen de stoel en het stuur in (opklapbare gedeelte ook nagemaakt zoals te zien op de volgende foto's).


Ook hebben wij de boot nog even nagemeten en kwamen wij op een lengte van 7,38 m en een breedte van 2,44 m. Volgens tekening zou de boot 7,30 m bij 2,35 m moeten zijn, we zijn er dus iets op vooruit gegaan qua afmetingen :D. Lengte zal nog oplopen aangezien er aan de spiegel wel een zwemplateau komt welke zeker wel 40 cm zal worden.

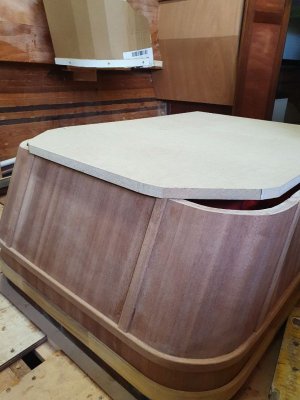

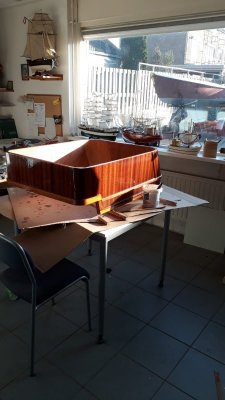

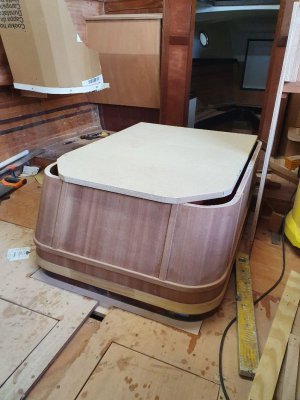

Ook is de motorkist al weer aardig gevorderd. Hij is gemaakt en ook al gefineerd:



Meer foto's volgen!


Luukyy

Actieve deelnemer
30 mei 2016
26
0
Strijen

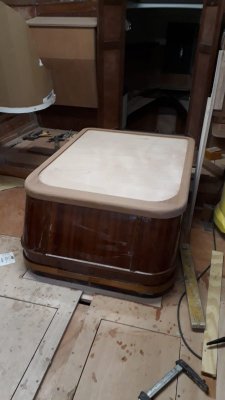

Motorkist is zo goed als af. In de injecteer gezet en de mahonie houten randen erop geplaatst. Bovenop wordt het belegd met iroko (teak achtig) latjes zodat we ook over de kist heen kunnen lopen als dat nodig is.



BoyS

Actieve deelnemer
15 jan 2018
78
1
Limburg
Ik moet zeggen dat ik niet heel veel met boten heb maar ik sta hier toch met open mond naar te kijken. Zowel deze als de boot van Rmkat. Chapeau, echt prachtig!


Luukyy

Actieve deelnemer
30 mei 2016
26
0
Strijen
Jaa klopt. Wij vinden het echt fijn spul en het is erg sterk en slijtvast. Onze sloep is er ook mee behandeld (dus ook de blanke delen)


Rmkat

Actieve deelnemer
9 feb 2017
365
2
Kop van overijssel
Ik heb zelf gekozen voor een lak systeem juist omdat ik mijn epoxy niet lekker vond vloeien en niet erg krasvast vond maar er zit dan ook veel verschil tussen epoxies. Zo is de epoxy voor mijn onderwaterschip wel knetterhard p80 doet er weinig op.
