Valdeurscharnier - Neergaande-klepscharnier

[ZotVanHout]

voor valdeuren vind ik verschillende modellen scharnieren

welke gebruiken jullie & hoe plaatsen jullie die ?

het type dat mij het beste lijkt is een potscharnier met een diameter van 35 mm met een opliggende rand
deur + corpus zijn 18 mm dik

de diameter van 35 mm krijgt mijn voorkeur omdat ik een ecodrill heb waarin een potboor van 35 mm zit
mits ik door middel van een latje de juiste afstand tov de kopse kant van de deur en het corpus instel, verwacht ik netjes te kunnen boren
bijkomend voordeel van de ecodrill is dat die standaard 13 mm diep boort, wat voor de valdeurscharnieren die ik gevonden heb, perfekt is, omdat die 12 mm diepte vergen

de opliggende rand vind ik een pluspunt omdat die het gat van de potboor netjes afdekt

kan het anders, beter, . . . ?
het risico op fouten moet minimaal zijn & het resultaat moet precies zijn
verstelbaarheid is niet te versmaden

deze valdeurscharnieren heb ik op het oog
Valdeurscharnier kopen | Ijzerwaren LMC Store

Klepscharnier 35mm

www.meubelbeslagonline.nl

Klepscharnier, 90°, 3D-verstelbaar, voor houten kleppen – HÄFELE

Klepbeslag om te schroeven, vernikkeld, zink-aluminiumlegering – HÄFELE

www.hafele.nl



[Musicus]

Ik ben toevallig met een zelfde project bezig en heb heel lang lopen dubben hoe ik dit ga aanpakken. Voor dit soort neergaande kleppen worden ook wel gewone kastscharnieren gebruikt. Nadeel is dat de klep en onderkant van de corpus dan niet gelijk vallen wanneer de klep open is. Je moet je afvragen hoe erg dat is, want 99% van de tijd is de klep natuurlijk dicht. Ook zijn het nogal grote scharnieren die vrij veel ruimte innemen. Hier een voorbeeld:

Zelf ben ik van plan om de klepscharnieren te monteren die je hebt aangegeven. Ik heb er nog nooit mee gewerkt, maar eens moet de eerste keer zijn. Monteer je ook een klepsteun? En hoe laat je de klep open gaan? Met een greepje of push-to-open? En wellicht een magneet om de klep dicht te houden?



[ZotVanHout]

Zelf ben ik van plan om de klepscharnieren te monteren die je hebt aangegeven. Ik heb er nog nooit mee gewerkt, maar eens moet de eerste keer zijn.

zal ik jou laten pionieren & achteraf kijken hoe het wél moet ?

Monteer je ook een klepsteun?

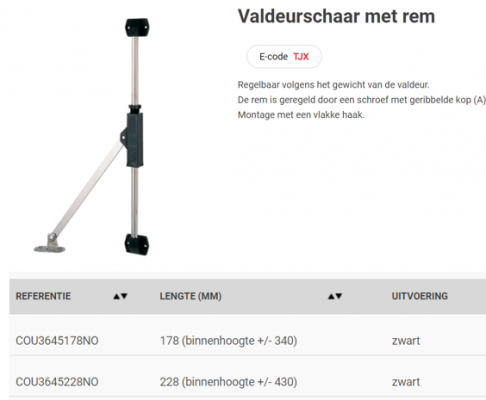

deze heb ik op het oog
is de minst complexe om te monteren én er zit een rem op
helaas heeft ze een aanbevolen hoogte
Valdeurschaar met rem kopen | Ijzerwaren LMC Store

En hoe laat je de klep open gaan? Met een greepje of push-to-open? En wellicht een magneet om de klep dicht te houden?

nog niet over nagedacht
het scharniermechanisme zie ik als het grootste vraagstuk + ontdekking



[ZotVanHout]

Voor dit soort neergaande kleppen worden ook wel gewone kastscharnieren gebruikt. Nadeel is dat de klep en onderkant van de corpus dan niet gelijk vallen wanneer de klep open is

draaideurscharnieren gebruiken is technisch mogelijk
maar in vergelijking met de discrete klepscharnieren zijn dat grote kleppers
deze had ik gevonden
met nulinsprong, dus klep zou na openen gelijk met de onderzijde van het corpus moeten liggen

Scharnier CLIP top 155° met nulinsprong kopen | Ijzerwaren LMC Store

Ontdek ons Scharnier CLIP top 155° met nulinsprong en al onze uit een brede selectie van ijzerwaren voor professionals bij LMC Store. Levering binnen 24/48 uur

www.lmcstore.com



[ZotVanHout]

nog een mogelijkheid
de prijs van de valdeur wordt om van achterover te vallen

Valdeurbeslag Salice

www.vanopstal.be



[Jos Huybrighs]

Ik ga binnenkort ook starten met een TV-meubel project waarbij ook een valdeur komt (1600x370x22mm) van massief eik. Ik dacht aan links en rechts een miniwinch mechanisme en 2 klepscharnieren.
Zie:

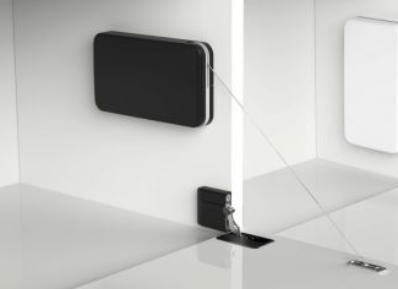

Miniwinch en klepscharnier

Een miniwinch is te koop voor verschillende hoogtes en gewichten (tot 14 kg met 2 winches). Wel niet echt goedkoop.



[ZotVanHout]

Ik dacht aan links en rechts een miniwinch mechanisme en 2 klepscharnieren.

is een mooi & modern ontwerp
niet echt moeilijk om te plaatsen, want je hoeft blijkbaar geen potgat te boren
de klepscharnier die zij aanbevelen is diam 26 mm
daarvoor zou ik zelf passen, want dan moet ik enkel voor dat doel een potboor kopen & ik hoop nog altijd om een potgat diam 35 met mijn ecodrill te kunnen boren
bedankt voor de tip



[Musicus]

Ik heb ondertussen 2 klepscharnieren besteld samen met een klepsteun. Het deurtje waar het om gaat is 700 x 380mm dus ik denk dat ik met 1 klepsteun wel uitkom. Het gewicht is ook maar zo'n 3 kilo.
Ik ga het eerst even uitproberen op een rest stuk.
Zal ik de uitkomst laten weten?



[ZotVanHout]

Zal ik de uitkomst laten weten?

we gaan jou dat zeker niet beletten !



[wimpie]

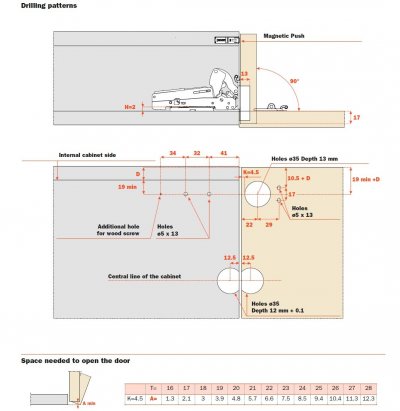

net een TV meubel aan het maken met die Salice Pacta valdeurscharnieren, vind de prijs goed meevallen... 35 Euro ex BTW, voordeel dat die ook in een push-to-open versie zijn. Voordeel is dat de valdeur - wanneer geopend - perfect in het zelfde vlak ligt als de corpus, volgens mij is dat niet bij het Miniwinch systeem.



[ZotVanHout]

Salice Pacta valdeurscharnieren, vind de prijs goed meevallen... 35 Euro ex

zonder middenscharnier, afdekkap + push ?
hoe monteer je die met precisie ?



[wimpie]

zonder middenscharnier, afdekkap + push ?
hoe monteer je die met precisie ?

zonder middenscharnier (is maar nodig vanaf 90cm)
push systeem inboren dus niet met extra behuizing
komt totaal voor volledig set op 46 Euro ex btw
installatie gewoon nauwkeurig meten, we leggen steeds de deur voor/naast de corpus en markeren op beide de posities van de scharnieren. Vervolgens met de incra T-lineaal de centers van de boorgaten aanduiden.



[Jos Huybrighs]

Voordeel is dat de valdeur - wanneer geopend - perfect in het zelfde vlak ligt als de corpus, volgens mij is dat niet bij het Miniwinch systeem.

Bij het miniwinch systeem bepaalt volgens mij de klepscharnier(en) of één en ander in open toestand in het zelfde vlak ligt. Met een klepscharnier zoals hieronder getoond heb je wel het nadeel dat bij gesloten toestand de valdeur onderaan niet zal aansluiten met de onderkant.


Kan je het Salice Pacta systeem ook gebruiken voor een valdeur van 8..10 kg? Ik denk aan een valdeur van 1600x360x22mm. Indien ja dan biedt dat volgens mij toch wel wat voordelen.
En: kan je als particulier hieraan geraken?



[ZotVanHout]

En: kan je als particulier hieraan geraken?

zeker !
mag ik deze raad aan mijn antwoord toevoegen ?
het is altijd handig om in jouw profiel je regio/woonplaats te zetten
daardoor kunnen andere collega's inschatten of het nuttig/de moeite waard is om jou bij vragen waar de afstand een rol speelt, met raad en eventueel daad bij te staan



[wimpie]

Kan je het Salice Pacta systeem ook gebruiken voor een valdeur van 8..10 kg? Ik denk aan een valdeur van 1600x360x22mm. Indien ja dan biedt dat volgens mij toch wel wat voordelen.
En: kan je als particulier hieraan geraken?

valdeur hoogte 280 - 400mm
gewicht: 1,5 - 9,5kg (afhankelijk van gewicht kan je andere Smove dempers gebruiken)
deur dikte: min 16 - 26mm
kan je zeker als particulier bestellen (bv bij Van Opstal maar als je googled vind je nog meer leveranciers)



[Musicus]

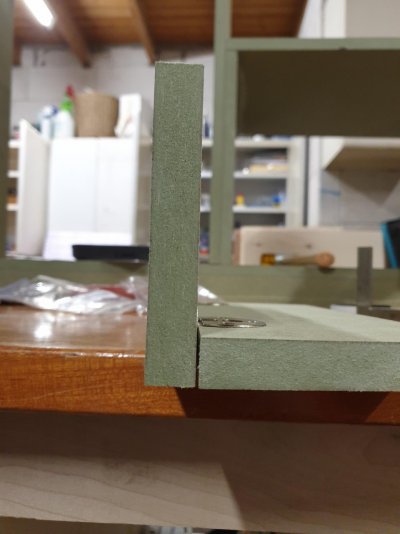

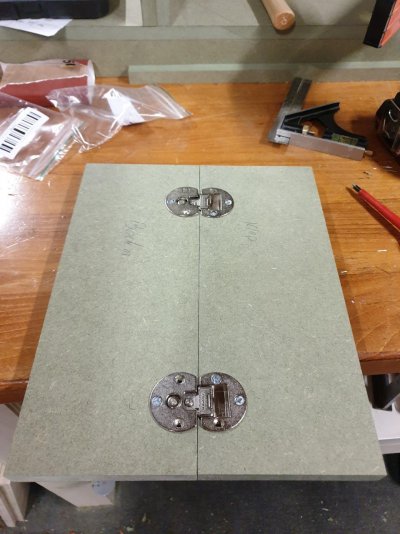

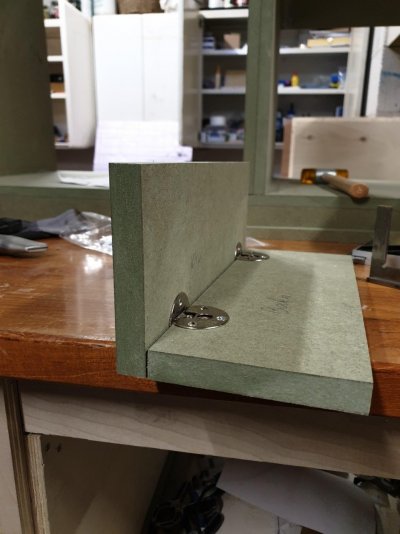

Ik kreeg vanmiddag de scharnieren binnen en heb even snel een proefopstelling gemaakt. Materiaal is 18mm MDF, de scharnieren met een potmaat van 35mm worden 12mm diep geboord.

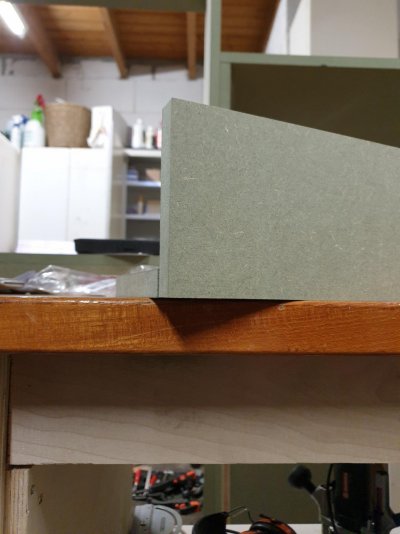

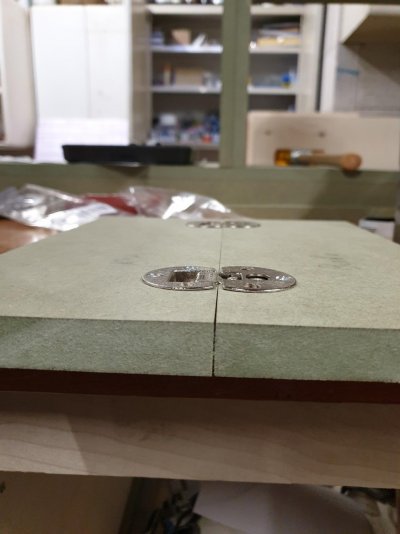

Bij openen staat het deurtje vlak met de bodem van de kast, bij sluiten valt de onderkant van de deur precies bij de onderzijde van de bodem.
Het zijn de scharnieren van duovorm.nl (zelfde zaak als meubelbeslagonline.nl)

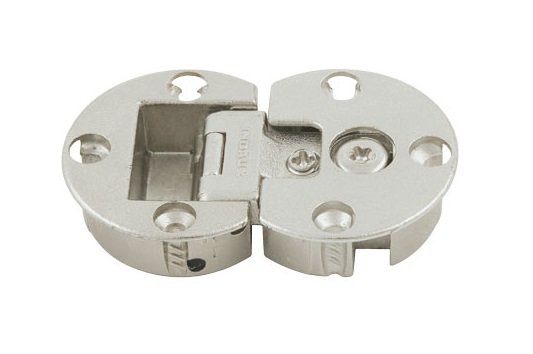

Klepscharnier 35 mm

Klepscharnier voor neergaande kleppen in combinatie met een klepsteun.

www.duovorm.nl



[ZotVanHout]

een proefopstelling gemaakt

uit de vrije hand, met de kolomboor, ecodril, . . . ?



[Musicus]

Deze proef even met de kolomboor. Maar bij het meubel moet het gat in de bodem uit de hand...



[ZotVanHout]

bij het meubel moet het gat in de bodem uit de hand...

om welke reden moet het uit de hand ?
staat het meubel reeds in mekaar, is de meubelplaat te groot om ze tegen de kolomboor te leggen, . . . ?



[Musicus]

Beide.
Maar het lijkt me geen probleem om dit uit de hand te boren.
