Omkasting gas- en elektricteitsmeter, zekeringskast,.. ontwerp.

[stijndef]

Hallo iedereen,

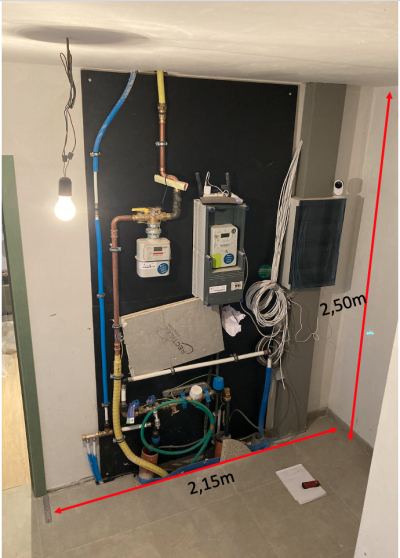

Ik ben bezig met mijn ontwerp voor de omkasting rond de gas- & elektricteitsmeter, zekeringkast,.. en heb hierover enkele vraagjes.
Hopelijk kunnen jullie mij hiermee helpen

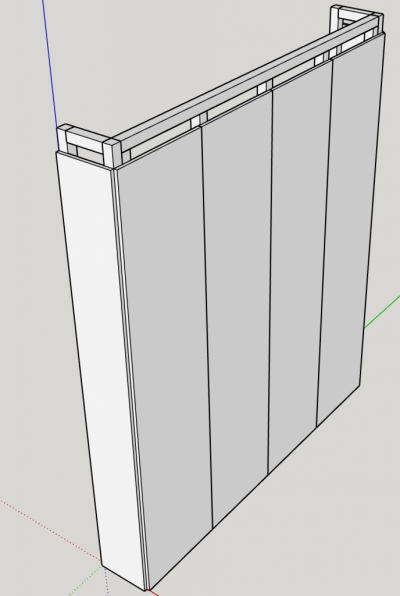

Ontwerp:

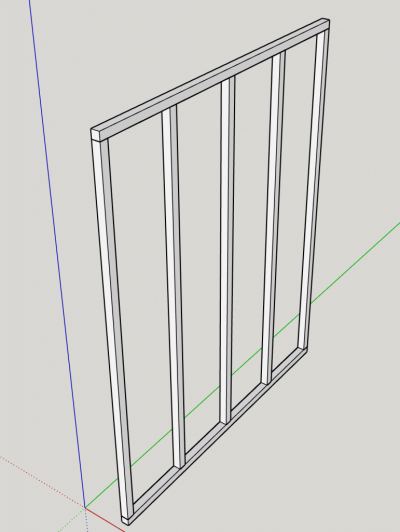

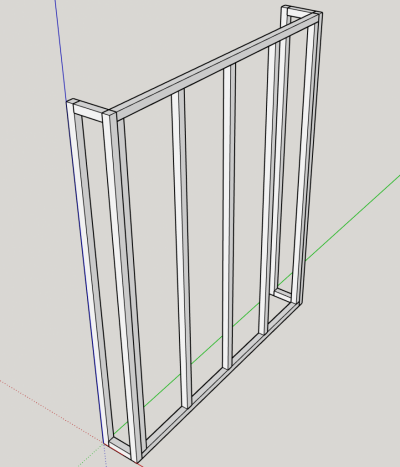

Frame:

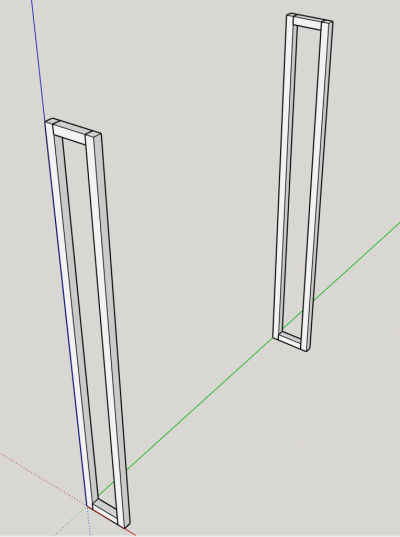

Ik zou 3 individuele frames maken en deze vervolgens aan elkaar vastmaken.
Aan de muur / plafond met behulp van vijzen en pluggen, aan de vloer met Tec7 montage- en afdichtingskit (wil niet in de tegens boren)
Hout voor het frame: ruw vuren fsc 50x50mm

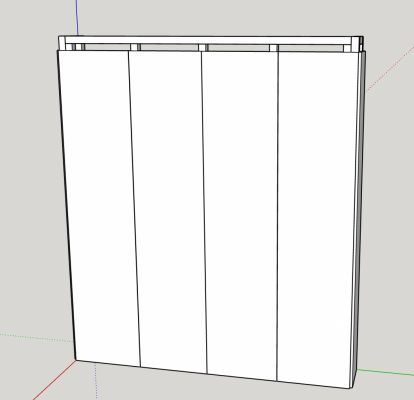

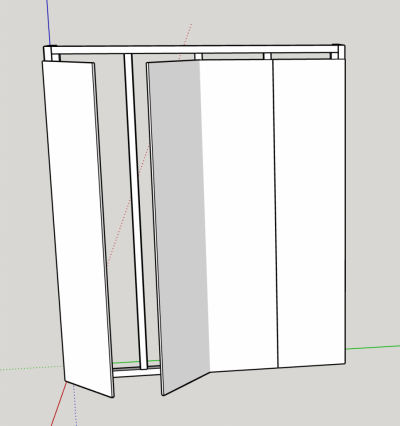

Deuren

.

Hier zit ik met enkele vraagjes:
- Welk type scharnieren gebruik ik hier het best ?
- Kan ik deze rechtstreeks op de framebalken vastmaken ?

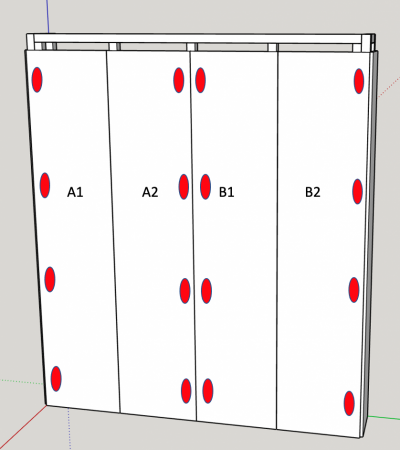

- Tussen deurpanelen A1/A2 en B1/B2 laat ik 3mm speling, hoeveel voorzie ik best tussen A2 en B1 ? Mogen deze volledig aansluiten?
- Welk materiaal neem ik hier best voor? Ik dacht zelf aan multiplex van 12mm dikte ?

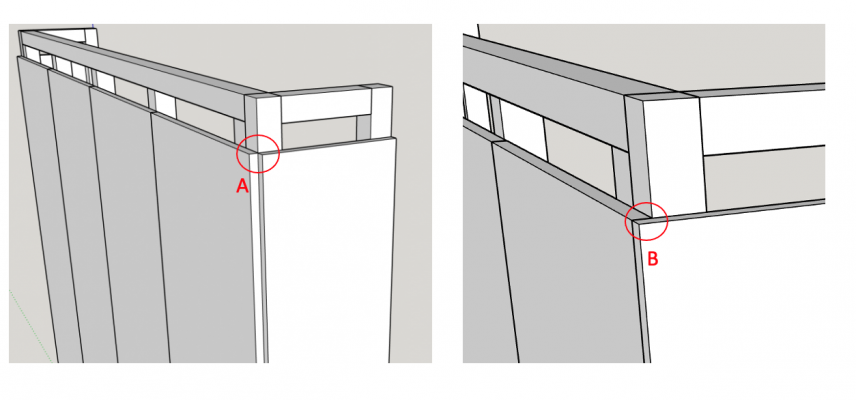

Zijpanelen

Ik vermoed dat optie B niet mogelijk is gezien de deuren dan niet meer open kunnen?

Alvast bedankt voor jullie hulp!



[gpf]

Er gelden wettelijke eisen aan een meterkast, houd daar rekening mee. Ik ken ze niet precies



[HoutWouter]

Er gelden wettelijke eisen aan een meterkast, houd daar rekening mee. Ik ken ze niet precies

Lijken eerder richtlijnen: Richtlijnen meterkast en bouwkast | Enexis - Energie in goede banen

(dit is in Nederland)

maar alsnog erg aan te raden om je eraan te houden



[stijndef]

Ga dat eens opzoeken, zal wel in het AREI (belgie) staan vermoed ik, goede tip!



[Hiertebreeddaartelang]

Optie B kan prima mits je de staanders naar achteren plaats en inliggende scharnieren gebruikt. Wanneer mogelijk, laat dan een paar staanders aan de voorzijde vervallen, deze blokkeren de weg naar je meterkast, mocht er ooit onderhoud aan zijn of wat dan ook is het lekker als die er niet zitten.

Je kunt denk ik het meerendeel van je frame achterwegen laten. Er komt geen gewicht in de kast en dus hoeft het niet echt “sterk” te zijn, enkel de meterkast “verbergen”.

Niet in de tegels boren? Zou je een volledig.hangend schuifsysteem kunnen overwegen.



[Marijn]

Ik zou kiezen voor potscharnieren, zijn er in opdek, half opdek en inliggend. Dan moet je wel wat aanpassingen doen aan je ontwerp. Wellicht is inliggende potscharnieren nog het makkelijkst.

Deurdikte kies ik dan 16-18mm ivm inboren vd scharnieren.

Aan de meterkast te zien is dit in België?



[Marijn]

Voordeel nog van potscharnieren is dat je de deuren er makkelijk uit kunt halen als je meer ruimte nodig hebt. Ik sluit me aan bij hiertebreeddaartelang, de tussenstijlen tussen a1/a2 en b1/b2 kunnen wel achterwege blijven. Zorg dan wel voor een aanslag aan de bovenkant van je deuren en eventueel een lat achter 1 van de deuren om de kier dicht te maken.



[stijndef]

Ik zou kiezen voor potscharnieren, zijn er in opdek, half opdek en inliggend. Dan moet je wel wat aanpassingen doen aan je ontwerp. Wellicht is inliggende potscharnieren nog het makkelijkst.

Deurdikte kies ik dan 16-18mm ivm inboren vd scharnieren.

Aan de meterkast te zien is dit in België?

Klopt inderdaad Belgie

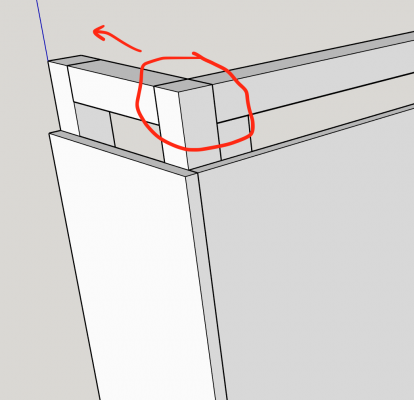

Ontwerp aanpassen voor inliggend potscharnieren; gewoon dit geheel naar achter schuiven zodat er voldoende ruimte is voor de scharnieren? Hoeveel dan best?



Maar hoe moet dit dan tussen A2 en B1 ?

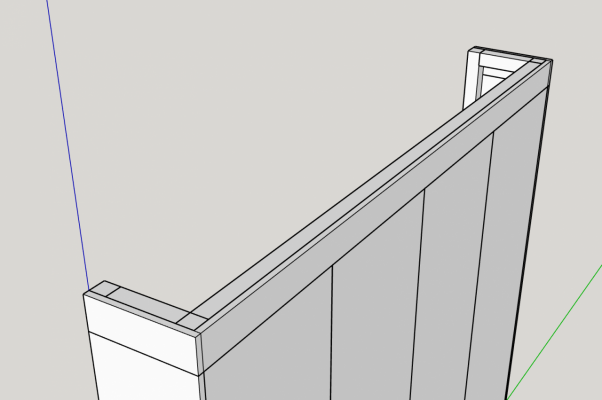

Bovenaanslag ook toegevoegd & tussenstijlen zijn weggehaald



[Marijn]

Bij inliggende scharnieren plaats je de deuren tussen de stijlen in plaats van ervoor, dit moet je wel mooi vinden natuurlijk.

Of volledig opliggende scharnieren gebruiken, maar dan moeten je staanders denk ik smaller worden.

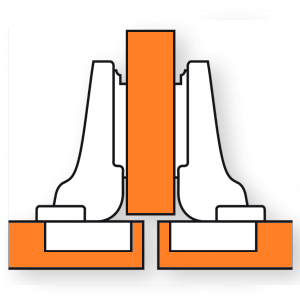

Hieronder wat plaatjes zodat je ziet wat de verschillen zijn



[ZotVanHout]

Er gelden wettelijke eisen aan een meterkast, houd daar rekening mee.

Ga dat eens opzoeken, zal wel in het AREI (belgie) staan vermoed ik, goede tip!

wettelijke eisen, normen en voorschriften: vl <> nl
de nutsmaatschappijen schrijven in vl enkel een schikking van de aansluitingen/tellers voor
zo mag bv de gasteller niet onder de elektriciteitsteller staan
over de omkasting staat niets in het arei

- Welk type scharnieren gebruik ik hier het best ?
- Kan ik deze rechtstreeks op de framebalken vastmaken ?

het zijn de montageplaatjes die op het geraamte komen
niet de scharnieren
kijk naar de diepte die je voor de vijzen nodig hebt

hoeveel voorzie ik best tussen A2 en B1 ?

dat staat bij de voorschriften van de fabrikant
afhankelijk van de dikte van de deur zwenkt die bij de scharnieren naar buiten uit
alvast blum heeft zo'n tabellen

Ik dacht zelf aan multiplex van 12mm dikte ?

kan je proberen
als je dan toch de dure arbeid uitspaart, zou ik een paar euro's meer uitgeven voor een meer stabiele 18 mm
trouwens, blum-potscharnieren moet je 13 mm inboren
bij 12 mm zouden ze dus 1 mm door de plaat steken



[stijndef]

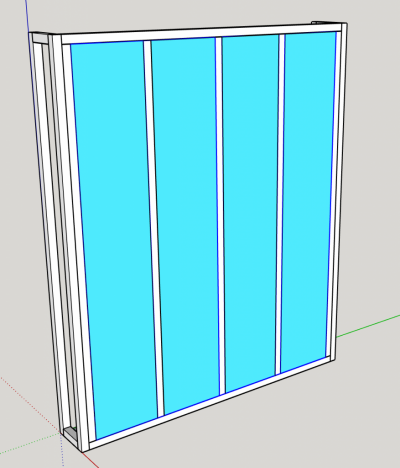

Ontwerp aangepast, naar inliggende deuren..



Ik zou voor het Blum scharnier CLIP top 110 inliggend 71T3750 met bijhorende montageplaat (173H7100, 0mm) gaan.
Hier moet ik wel nog even dubbelchecken of het montageplaatje wel past op de 50mm staander, afstand tot centrum montageplaat is al 37mm dus veel marge is er niet meer over.

Deuren zijn nu elks 450mm breed en 2400mm hoog, maar vermoedelijk laat ik overal best 3mm speling (buiten aan scharnierkant) ?


Nogmaals dank voor alle nuttige tips/info!



[ZotVanHout]

Ik zou voor het Blum scharnier CLIP top 110 inliggend 71T3750 met bijhorende montageplaat (173H7100, 0mm) gaan.

inliggende deuren zijn het meest genadeloos
alles zal heel precies moeten gemaakt & geplaatst worden
wie niet waagt, niet wint !

Hier moet ik wel nog even dubbelchecken of het montageplaatje wel past op de 50mm staander, afstand tot centrum montageplaat is al 37mm dus veel marge is er niet meer over.

je kan op de plaats waar de montageplaatjes komen een dubbel stuk staander plaatsen

Deuren zijn nu elks 450mm breed en 2400mm hoog, maar vermoedelijk laat ik overal best 3mm speling (buiten aan scharnierkant) ?

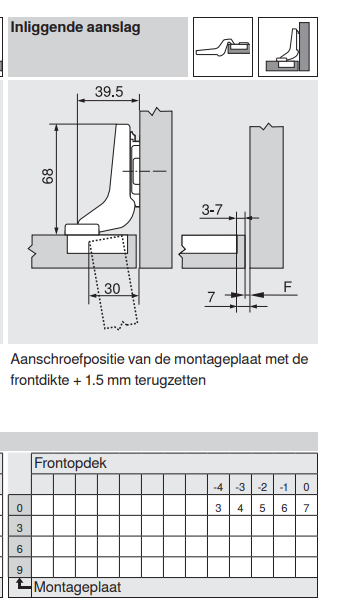

als je voor blum kiest, dan zie je op hun handleiding wat de aanbevelingen + de grenzen voor de speling zijn



[stijndef]

als je voor blum kiest, dan zie je op hun handleiding wat de aanbevelingen + de grenzen voor de speling zijn

3mm is dus geen probleem lijkt me? Of begrijp ik de tabel verkeerd..



[ZotVanHout]

3mm is dus geen probleem lijkt me? Of begrijp ik de tabel verkeerd..

neen, vermits blum zelf dat vooropstelt
maak een proefstuk
let op ! op de bovenste tekening gaat het over F



[stijndef]

neen, vermits blum zelf dat vooropstelt
maak een proefstuk
let op ! op de bovenste tekening gaat het over F

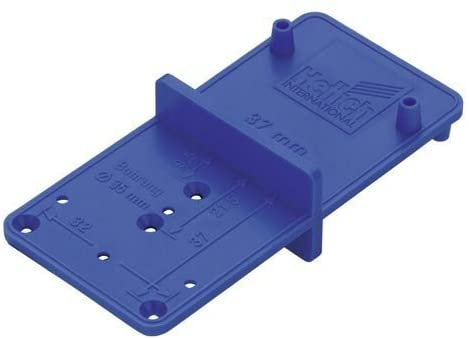

Heb ondertussen een boorsjabloon gevonden, zal het wat makkerlijker maken



[Superkees]

Beetje off-topic, maar ik zie het licht branden, terwijl de stroom er alleen een meter aanwezig is, die niet is aangesloten.



[Marijn]

Beetje off-topic, maar ik zie het licht branden, terwijl de stroom er alleen een meter aanwezig is, die niet is aangesloten.

Dit is België
Groepenkast hangt volgens mij helemaal rechts, die met het transparante deksel.



[Marijn]

In je laatste ontwerp kun je de tussenstijlen tussen a1/a2 en b1/2 toch weglaten zodat de meterkast wat toegankelijker wordt?

Speling rondom de deuren 3mm is ok, zelf maak ik de speling in eerste instantie wat kleiner, afzagen van de deur lukt vaak wel, bijzagen wordt lastiger

Sluit me aan bij Zotvanhout dat inliggend wel wat minder vergeeflijk is, houd hier rekening mee en maak zeker een proefstuk, dan kun je adhv de tabel en omtrekspeling ook de afstand van potscharnier tot zijkant deur bepalen.

De mal voor de montageplaat werkt vaak bij opliggende deuren, voor inliggend heb ik er zelf een gemaakt van wat restjes multiplex, houd rekening met de deurdikte

In je laatste ontwerp staan op de hoeken dubbele balken, dit kunnen denk ik ook enkele zijn, eventueel met een sponning erin voor het plaatmateriaal van de zijkant. (Heb geen tekenprogramma bij de hand, anders had ik het even geschetst)



[ZotVanHout]

De mal voor de montageplaat werkt vaak bij opliggende deuren,

is inderdaad voor opliggende deuren in het 32/37-mm-systeem
bij inliggende hangt de inbouwdiepte van het montageplaatje af van de dikte van de deur



[stijndef]

Bon, krijg al wat schrik van de inliggende deuren.

Heb 2 kasten reeds gemaakt met opliggende deuren, misschien toch ook beter een ontwerp maken met opliggende deuren.. Oogst ook een stuk mooier uiteraard.

Alleen weet ik niet goed hoe dit te doen met een frame
