Tja, nieuwe poging om mijn nachtkastje in de challenge te krijgen! Ik was voor de kerst al begonnen met een topic, maar door een ongelukje van de forumbeheerders is die hele historie verdwenen. Daarna was ik er eventjes klaar mee om te delen, ik wil liever vooruit dan weer een stukje terug. Het heeft me wel doen bedenken dat ik de teksten nu ook op mijn eigen PC bewaar.

Maar goed, genoeg oude koeien uit de sloot. Ondertussen ben ik al een stuk verder met mijn kastje (gelukkig maar), en ik zal de voortgang met jullie delen.

Hoe het begon

Ik heb een aantal jaren geleden een nachtkastje voor mijn vrouw gemaakt, zie dit topic: Nachtkastje

Daarmee was haar kant van het bed netjes en georganiseerd, maar was het aan mijn kant nog steeds een puinhoop Ondertussen is ook het bed netjes in orde, dus kan ik nu wel een kastje voor mezelf maken. Ik wil graag een kastje maken dat en compleet anders is, maar ook een aantal overeenkomsten heeft. Ik zal dat tijdens het bouwen / laten zien van foto's wel een beetje uitleggen.

Het ontwerp

Hierbij dan het ontwerp:

Afmetingen zijn gebaseerd op de grootste boeken die ik de laatste tijd gelezen heb, en de maat van mijn e-reader en telefoon.

De "body" wordt van iep gemaakt, heb ik een tijd geleden gekocht bij Drentsche FIjnhout. Da's meteen de eerste "gelijkenis" met het kastje van mijn vrouw, die is ook van iep. Het onderstel wou ik graag van heel mooi licht hout, dus dat wordt van esdoorn, gekocht bij Masave.

Zo. De kop is er weer af, volgende berichtje meer foto's met hout!



[Nerf]

Achterpaneeltje

Nog voor ik de body ben gaan maken ben ik het achterwandje gaan maken. Ik had nog een mooi stuk hout liggen, geen idee welke houtsoort het was, maar volgens mij had toen ik het de vorige keer gepost had iemand aangegeven dat het Essen zou kunnen zijn. Heel mooi rechtdradig, en het ruikt wat merkwaardig als je het zaagt (ik kan de associatie met een toilet niet helemaal onderdrukken).

Stuk er vanaf gezaagd, en daarna doormidden gezaagd met de spanzaag

Nu heb ik een "gebookmatched" / gespiegeld setje. Later (komt in een van de volgende posts) heb ik nog een keer zo'n stuk doorgezaagd, toen met een "gewone" zaag (grote Sandvik), en dat leverde minder bulten en butsen op dan deze. hier trok het blad her en der toch af en toe wat krom, wat dus een bult in een plank en een deuk in de ander opleverde. Nog best druk geweest met vlakken.

Gevlakt....

En in de lijmklemmen!

Gelukkig heb ik met die mooie Amazon actie 4 klemmen gekocht, zodat ik mooi wat steuntjes had om de plankjes op te leggen. De "achterkant" ligt nu boven, die moet nog geschaafd worden.

Klaar! Paneeltje gelijmd

En daarna op maat gezaagd (beetje overmaat aangehouden omdat de rest nog gemaakt moet worden) en aan 4 zijden haaks gemaakt op de futselplank.

Tot zover het achterpaneeltje. Volgende post komt "de body" aan de beurt!



[Nerf]

Body zagen en vlakken

Hier is dan de plank iep waar ik mee begon. Ik was nog half iets van plan met wat esdoorn fineer dat hierbovenop ligt, maar dat heb ik uiteindelijk niet gebruikt. Om de kleur in te schatten een beetje alcohol eroverheen gewreven.

Ik heb geen foto's van het vlakken, maar dat was nog een aardige bak werk. Ben geeindigd op 20mm dikte. En veel krullen. De scouting gebruikt die dan weer om hun vuurtjes aan te maken en om in de zomer te leren "tondelen" met een vergrootglas.

Ik heb met wat plankjes en A4'tjes zitten zoeken naar waar de beste zaagsnedes gemaakt konden worden. In het kastje van mijn vrouw liep alles mooi door in een "waterval", dus de nerf liep van de zijkant, over de bovenkant, door in de andere zijkant. Dat is alleen door de zwaluwstaartjes niet meer heel duidelijk te zien. Ik heb dat hier ook achterwege gelaten, ik heb vooral gezocht naar waar de mooie stukken zaten en hoe ik de noesten vooral niet in de verbindingen zou krijgen...

En gezaagd!

Nou had ik dus alles op dikte gemaakt, maar kwam ik er de dag na het zagen achter dat de noesten hun werk deden in een van de plankjes, die trok dus hartstikke krom! Balen...

Eerst dit plankje teruggebracht naar 18 mm, en toen besloten om de noest en het scheurtje dat eruit liep een lesje te leren met een strikje aan beide zijden...

Nu de andere plankjes ook terug naar 18mm dikte. Ik heb een constructie bedacht om het plankje vast te leggen, later als ik groot ben koop ik een holdfast....

En (wederom) alle plankjes op dikte!

In de volgende post komen de zwaluwstaartjes erin!



[jelmer]

Noeste arbeid met een mooi resultaat tot nu toe!

Ik neem aan dat je die zware moker met rubberen dop gebruikt voor het gewicht, en niet om het geheel vlak te slaan?



[Nerf]

Noeste arbeid met een mooi resultaat tot nu toe!

Ik neem aan dat je die zware moker met rubberen dop gebruikt voor het gewicht, en niet om het geheel vlak te slaan?

Hihi, ja inderdaad!



[Nerf]

Rondom groef voor achterpaneel

Voor de beloofde zwaluwstaartjes eerst de groef rondom. Hier alvast een plaatje van hoe de plankjes t.o.v. elkaar komen te staan:

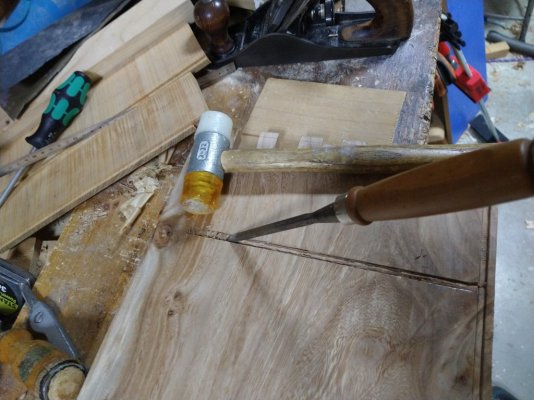

Nu verder met de groef voor het achterpaneel. Ik was op zoek naar een manier om makkelijk die groef te schaven, in de bankschroef kom ik niet altijd lekker uit, en ik heb zoals eerder ook gezegd geen holdfast om een plankje overhangend over mijn werkbank vast te zetten. Maar dit gaat ook heel goed!

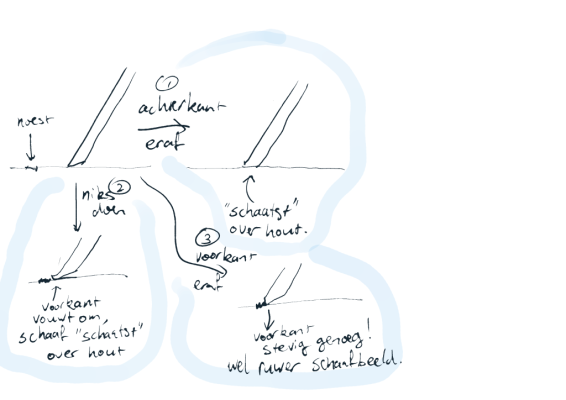

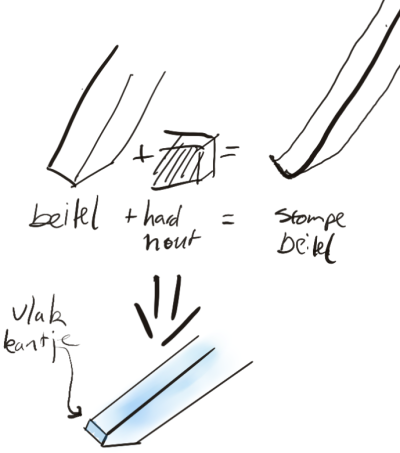

Ik heb een combinatieschaaf van Stanley, de 13-052. Een van de dingen waar ik vaker tegenaanloop is dat het metaal zo ontzettend zacht is dat je met een beetje hard hout het puntje van de beitel "omvouwt", waarna je heel soepel over het hout "schaatst", en geen mm meer afneemt.... Ik heb er nog 's over nagedacht, zeker nadat ik een noest tegenkwam, en er dit op gevonden:



Dat vlakke kantje (natuurlijk wel afgewet) werkt heel mooi! De standtijd van de beitel is nu een stuk langer. Fijn. Weer een truc voor de trucendoos.

De zwaluwstaarten

Goed, dan nu de zwaluwstaarten. Dit is een van de dingen waarmee ik wat "lijn" wou maken tussen het ontwerp van het nachtkastje van mij, en het nachtkastje dat ik eerder voor mijn vrouw maakte (zie Nachtkastje). Maar dit kastje is wat breder, dus eerst even zitten puzzelen met wat me mooi leek:

Met dat plan op zak kon ik aftekenen en zagen. Van @Charel09 heb ik een tijd geleden het boek "The how and why of woodworking" van Pekovich gekocht, en die heeft een mooie truc om de plankjes tijdens het aftekenen goed uit te lijnen. Daar zijn de plankjes aan de linkerkant van deze foto voor:

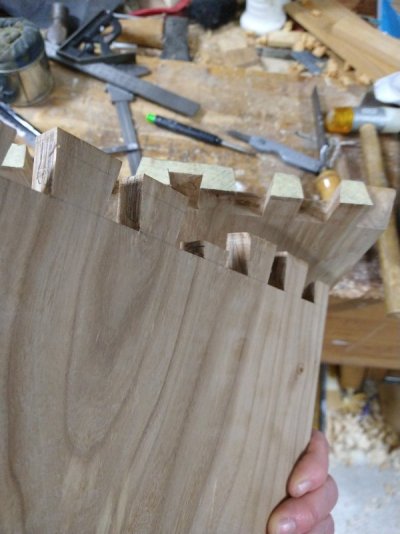

Grootste deel gedaan:

[/url]

En even passen of alle voorwerpen er in passen. Ja, past.

Er is wel iets misgegaan met de verstekken. Aan de achterkant zijn ze kloppend, aan de voorkant niet. Ik heb niet terug kunnen halen waar ik die fout gemaakt heb. Zit erg te dubben hoe ik dat op ga lossen, met een stukje iep, en dan hopen dat niemand het ziet, of in alle 4 de hoeken een contrasterend hoekje inlijmen, zodat het er net uitziet of het hoort. Het kastje is nog steeds niet af, ik twijfel nog steeds....

Het achterpaneel zie je uiteindelijk bijna niet meer, maar wie ooit de achterkant bekijkt ziet het mooie paneeltje:

Binnenwerk

Terug naar de schuur. Ik had natuurlijk wel een ontwerp voor het binnenwerk, maar wou toch ff checken of dat er in de praktijk ook wel een beetje uitziet. Daarom met golfkarton een "mockup" gemaakt:

Voor het binnenwerk hetzelfde hout als voor het achterpaneel, waarschijnlijk dus essen. Nu doorgezaagd met de grote Sandvik.

Toch grappig. Toen ik de randjes ging schaven was ik best happy met deze constructie. Ik had wel wat contragewicht nodig, maar het ging. Ik was helemaal vergeten dat ik eerder die truc met een vuren balk en twee lijmklemmen gebruikte, dat was hier ook prima gegaan, waarschijnlijk zelfs beter....

Toen ik het paneel zelf af had, heb ik de dwarsplankjes "eventjes" gemaakt. Ja, ja, dat ging dus niet zo eventjes, want ik had het hout verkeerd gezaagd, had ineens kops hout aan het einde van het plankje, en dat leek me en niet zo mooi, en de uizetting van het hout is dan heel anders van dat ene plankje dan van alle hout eromheen waar de nerf niet van voor naar achter loopt....

[/url]

Kepen in het paneel:

En de plankjes erin!

Zover voor vandaag! Volgende post: het onderstel. En dan zijn we ook ongeveer weer "bij", en kan ik laten zien waar ik nu mee bezig ben. Ik vraag me nog steeds af of ik het voor koningsdag af krijg, het zal er om spannen...



[Nerf]

Onderstel

Op naar het volgende stuk, het onderstel! Van @MasaveHout heb ik een aantal mooie stukken esdoorn gekocht (bedankt Rick!). Ik had vanaf tekening al wel ongeveer een idee hoe het eruit moest komen te zien, dus ik heb eerst met wat restjes vurenhout en wat schroeven een "demo" onderstel gemaakt. Kastje op een lading plankjes gezet en het demostuk eronder geplaatst zodat ik wat gevoel kon krijgen voor lengtes / maten / plaatsen van de pootjes.

Even nog weer terug naar het "oude" nachtkastje: daar heeft het onderstel dezelfde hoek. Hopelijk werkt dat mooi door als je ze allebei aan een kant van het bed ziet staan....

Omdat ik de hoeken graag goed wil hebben heb ik een futselplankje gemaakt voor deze klus

Die Stanley 4 "kiepte" af en toe. Ik had nog een oud "Weiss" schaafje liggen, die lekker plat ligt.

Met behulp van een los plankje "recht" de verstekken steken:

En heel wat tijd later (zonder foto's, sorry...) is het grofweg af!

Nou ja, af... Er moeten natuurljik nog dwarsliggertjes in. Daar heb ik wat overkill van gemaakt, om eerlijk te zijn. Ik wou aan de voorkant geen uitstekende pennen, maar wou wel dat 't stevig werd. Dus probeerde ik eens wat nieuws, in goed Nederlands een sliding dovetail genaamd! Hier het ontwerp:

En hier de realisatie:

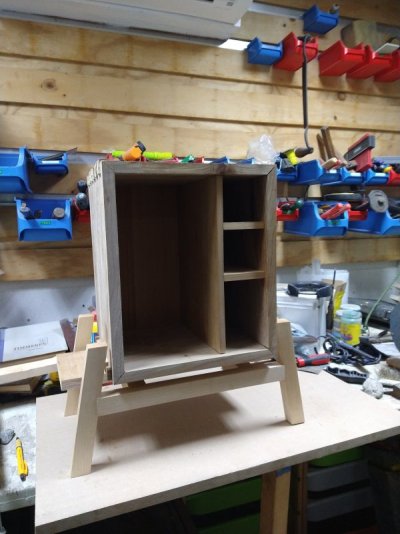

Toen alles in mekaar zat natuurlijk even proefgepast, en ik vind het tot nu toe geslaagd. Er zitten nu al een paar dingetjes in die mij voor eeuwig een doorn in het oog blijven (verkeerd afgetekende verbinding in een ligger, lekker diep ingekrast), maar tot nu toe nog geen hele grote fouten....

Er zit wel een beetje torsie in het frame, een pootje komt omhoog. Heb dat geprobeerd op te lossen in het verlijmen, maar da's niet volledig gelukt. Ik vermoed dat dat goedkomt als ik het aan de bodem van het kastje vastschroef

Euh, ja, en 1 pootje kreeg ik alleen recht als ik het net ietsjes opzij trok. Vandaar de constructie met het elastiek

Onderstel en achterpaneel met korrel 400 geschuurd, en alvast in de eerste laag Lappenwachs gezet:

Zo. jullie zijn weer bij, ik ben ondertussen bezig met het "inbouwen" van de tussenwandjes, maar dat komt later wel weer.



[ferdydesmet]

Leuk verslag en ontwerp!



[Nerf]

Inbouw van vakken

Dit project werkt me af en toe aardig op de zenuwen. Hoe verder het "bijna af" is, hoe enger het wordt om te zagen en beitelen, steeds ben ik bang om net de verkeerde afmeting af te tekenen of aan de verkeerde kant van een plankje wat af te nemen. Wat dat betreft is het goed dat de challenge een deadline heeft, die dwingt mij ook om toch de volgende stap te zetten.

Zo was de het tussenpaneel al wel af, maar nu moesten de groeven in onder- boven- en zijpaneel nog komen. En haaks en op de goede kant het liefst

Omdat ik het zo eng vind is het steeds: onderdeel bewerken, proefpassen, kijken of het nog klopt met alle andere onderdelen, volgende deel aanpassen.

Hier wat foto's van steeds volgende stapjes. Ik doe nu iedere avond een klein stukje.

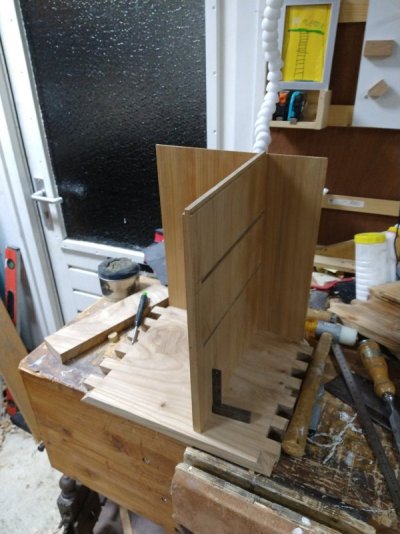

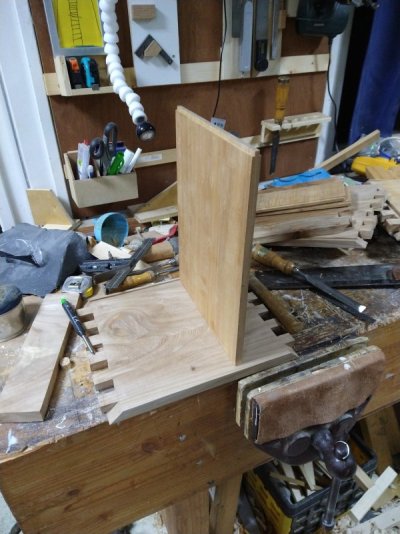

Paneel met plankjes, losstaand tegen onder- en zijkant

Paneel in groef




"Dado" in bovenzijde in wording

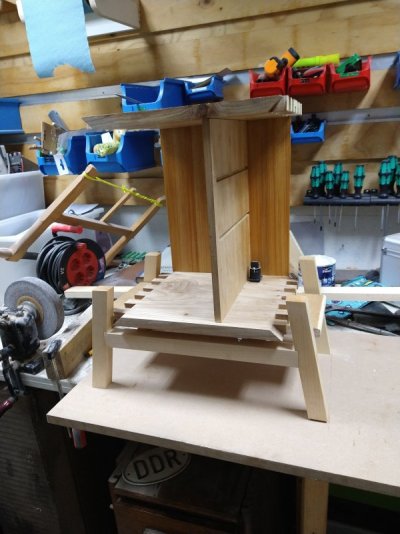

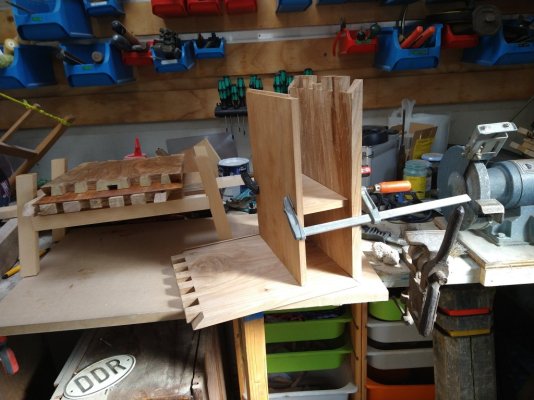

Boven en onderzijde met paneel. Enneh... Wat doet dat zwarte dingetje daar in de hoek? 3*raden voor de "bonus functie"!

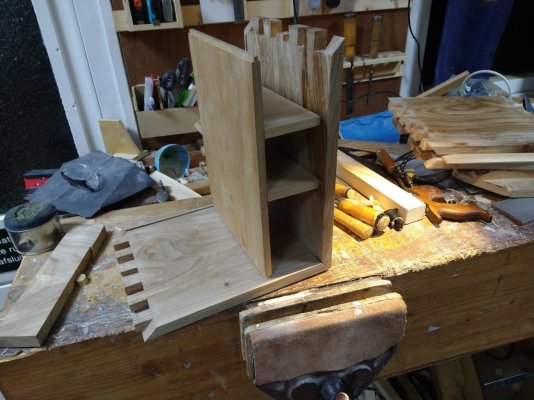

Doorpassen van hele samenbouw. Bleek dat het middenpaneel toch nog een paar tiende mm te hoog was, de verbinding stond erg op spanning. Aangepast....

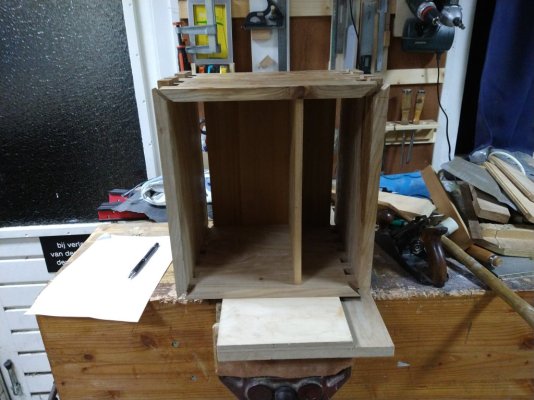

En het eerste horizontale plankje past!



[vandikte]

Ziet er mooi uit hoor, ook dat USB laadpunt



[Nerf]

Ziet er mooi uit hoor, ook dat USB laadpunt

Bingo!



[Nerf]

Vanavond iets gedaan wat ik eerder had moeten doen: de zwaluwstaarten net iets losser maken. Ik had ze met de truc uit het boek van pekovich heel strak afgemeten en gezaagd, maar moest steeds best hard met de plastic hamer meppen om ze dicht te krijgen. Dat vond ik al niet fijn, want met natte lijm zet de boel nog een beetje uit en wordt het helemaal moeilijk, heb ik al eens gemerkt...

Vangaag zag ik een klein scheurtje bij een zwaluwstaart, en met het passen en meten van het binnenwerk moet het best vaak in- en uitmekaar. Dus een truc gebruikt om met heel zacht potlood (ik heb zo'n PicaDry vulpotlood) op de staarten te tekenen, dan de verbinding in elkaar te zetten, uit mekaar te halen en te kijken waar het grafiet op de pennen zit.

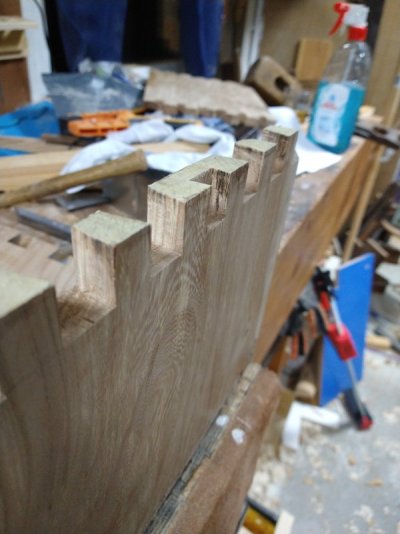

Potlood op staarten


...en de afdrukken!

Hierna op de donkere plekken een heel klein beetje materiaal weggehaald, en opnieuw geprobeerd. Na 2 keer zaten alle plankjes nog steeds stevig in mekaar, maar hoefde nauwelijks te "beuken" om de verbinding dicht te krijgen.


En zo kreeg ik het binnenwerkje passend!



[Count Chocula]

goeie tip!



[Vurenhout]

Dat verhaal over de beitel is niet wat conform gangbaar is. Om de standtijd te verlengen moet je inderdaad de hoek groter maken. Maar dan niet van de voorkant materiaal er af halen maar van de achterkant.



[Nerf]

Laadplug

Wat is een modern nachtkastje zonder laadplug? Nou ja, een nachtkastje toch wil ik graag mijn Ereader en telefoon graag opladen, en de kabels wat wegwerken. Een kabel door het kastje heen vind ik zonde, en een gat erin niet mooi. Beroepsmatig gedeformeerd wil ik gewoon een mooie stekkerbare verbinding. Er komt dus een mooie Neutrik plug in!

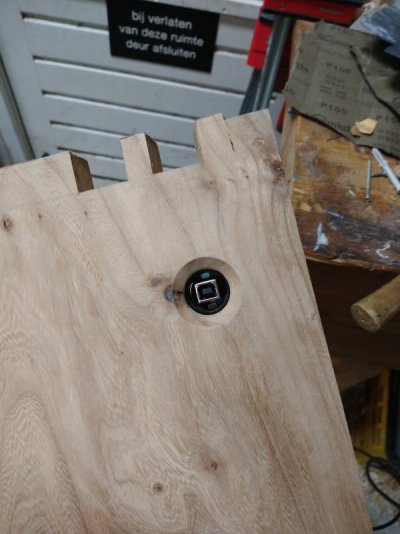

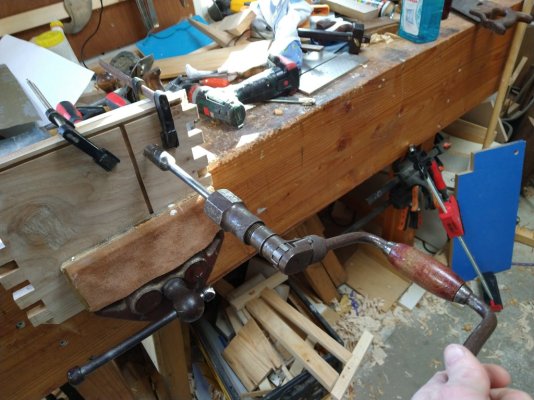

In een proefplankje de juiste diameter van de instelbare boor uitgeprobeerd (23,5mm), en daarna "voor 't echie"

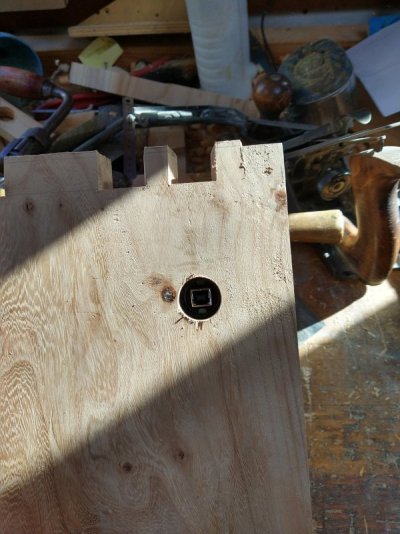

Het past!

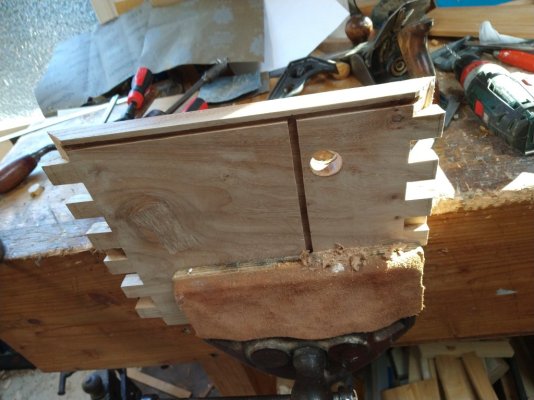

Aan de binnenkant de plug verzonken. Voor de mooiigheid en stevigheid.

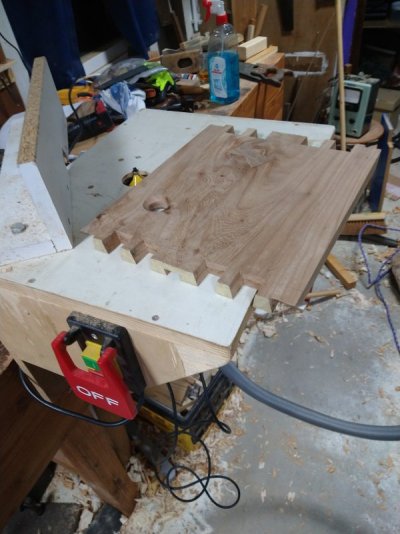

Nu voor het eerst tóch de freestafel erbij. Ik wil graag dat de plug makkelijk te steken is, en zo hebben mijn duim en wijsvinger ook nog wat plek.

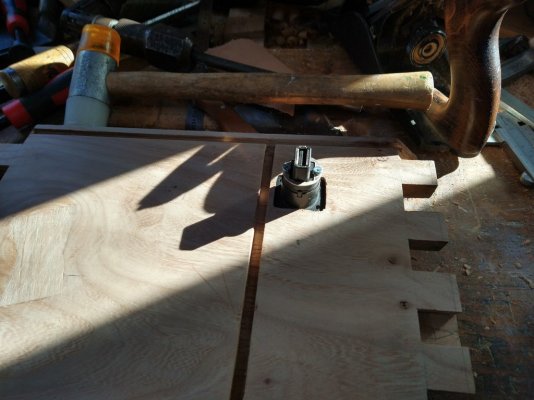

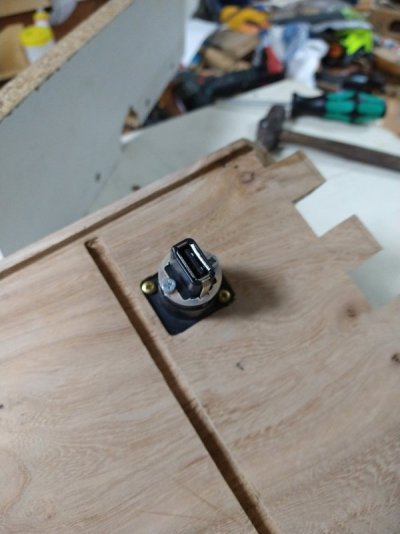

Mooi hè? Nog even met messing schroeven vastgezet, na het lijmen kom ik daar niet meer makkelijk bij.


Alle voorwerk is nu af. Volgende keer ga ik de kast lijmen!



[Nerf]

Dat verhaal over de beitel is niet wat conform gangbaar is. Om de standtijd te verlengen moet je inderdaad de hoek groter maken. Maar dan niet van de voorkant materiaal er af halen maar van de achterkant.

Ja, dat geloof ik. Maar dit metaal is echt zo zacht! Ik heb dat "aan de achterkant weghalen" ook al 's geprobeerd maar dan heb ik dit probleem. Maar misschien begrijp ik je niet goed:



[schrijnwerker]

Ik denk alleen dat je de verkeerde usb plug hebt gebruikt.
Deze is van het type B en de meeste laadkabels hebben type a of c aan de kant van de voeding.
Of jij moet speciale laadkabels hebben.



[Nerf]

Ik denk alleen dat je de verkeerde usb plug hebt gebruikt.
Deze is van het type B en de meeste laadkabels hebben type a of c aan de kant van de voeding.
Of jij moet speciale laadkabels hebben.

Ja, ik ga dus met een a->b kabel naar mijn kastje. Het mooie van die plug is dat ie aan de binnenkant weer een A plig heeft, en daar kan ik gewoon weer een A naar C of een A naar micro USB inpluggen.

Ik heb al getest, ik kan met de doorvoerplug snelladen.



[Nerf]

Ondertussen ben ik alweer een heel eind verder gekomen, dus even zien hoeveel ik in deze post kwijt kan...

Verlijmen
Tja, dat was wel even stress hebben. Ik had van tevoren helemaal bedacht hoe ik het zou moeten verlijmen, zelfs voor mezelf uitgeschreven, en klemmen neergelegd op de goede afstand. Maaarrrrr.... De dag tevoren had ik ook alle paneeltjes aan de binnenkant "hersteld" van alle mishandeling door in-en uitmekaar te halen door de deuken er uit te stomen. Ik gebruik daar een truc van van Tage Frid, die een nat doekje op de plank legt, en dan de strijkbout eroverheen haalt. Voordeel is dat deuken die je erin geslagen hebt weer grotendeels herstellen, en de vezels komen naarboven dus je kunt daarna met een schraapstaal heel mooi glad afwerken. So far so good, ik had dat gedaan en een paar uur later plankjes aan de binnenkant van de kast hun eerste laagje was gegeven, daar kom je later niet meer goed bij.

In een eerdere post had ik het al gehad over die plank aan de onderkant die gedurende een nacht kromgetrokken was, en waardoor ik alle plankjes weer wat verder moest vlakken. Wat schetste dus mijn frustratie verbazing? Die plank was weer een beetje krom getrokken! . Daardoor moest de lijmvolgorde behoorlijk op de schop, en vooral "raar" worden. Eerst de onderkant er deels in, om die recht te trekken in de zwaluwstaarten van de zijkanten, dan de middenwand en schappen, en dan "dichtvouwen" met de bovenkant. Pfff... Veel foto's heb ik dus niet want het zweet stond mij.... nou ja, op veel plaatsen.

Afwerking buitenzijde

Mooi! Lijmen is gelukt, nu de zwaluwstaartjes netjes afwerken, en ook de buitenkant netjes maken:

Van sinterklaas heb ik een mooi Japans deuvelzaagje gekregen zonder zetting. Dat werkt heel mooi hiervoor.

Eerste keer kijken hoe het eruitziet zonder uitsteeksels. Heel blij mee!

Buitenkant met schraper afwerken:

Maar ja, dat verstek in de linkerbovenhoek was niet zo goed gelukt. Ik heb geprobeerd een passend stukje erin te lijmen. Van een afstandje valt het mee, maar het is niet het mooiste stukje. Ik heb ook gedacht om in een contrasterende kleur hout (padoek of noten ofzo) in iedere hoek een diagonaal "lijntje" van 2mm breed te lijmen ("net of het zo hoort") maar ben bang dat dat afbreuk doet aan het ontwerp. Nou, voila, het lelijkste stukje:

Mjah. Ik hoop dat het op een beetje afstand met een lading lappenwachs minder opvalt.

Eerste laagje lappenwachs erop:



[Nerf]

Meteen maar door met de nieuwste ontwikkelingen!

Tussenstukjes

Tot nu toe stond het kastje steeds op een plank op het onderstel. Maar ik wou een soort van "zwevende" look, dus had ik tussenstukjes nodig. Ik heb wat stukjes hout geprobeerd, maar het stond me niet aan. uiteindelijk heb ik wat koperen waterleidingbuis in stukjes gezaagd, en dat was beter. Binnendiameter was 10mm, dus daar kon mooi een deuvel doorheen, en vastgelijmt met houtlijm.

Die deuvel kon dan weer de kolomboor in om het koper te poetsen, en daarna van een dun laagje transparante lak te voorzien:

Meteen de fohn erbij om te laten drogen de vernis die erachter staat heb ik wel geprobeerd maar was veel te dik. Uiteindelijk heb ik transparante meubellak gepakt.

Vervolgens die deuvel in "plakjes" gezaagd, en met een malletje de pootjes op hoogte gemaakt. Daarna in de kolomboor er een gat doorheen geboord.

Hopla! Nice and shiny!

Voorkant van lades

In mijn eerste post had ik de tekeningen gezet, en was ik van plan om 1 laadje te maken. Maar doordat de verhoudingen ondertussen iets veranderd waren, en het kastje best diep is leek het me mooier om er toch twee lades in te doen. Ik had twee vakjes 8x8x24, en dat wordt gewoon een griebusbende als je het open laat. In mijn eerste post had ik ook laten weten dat ik wat paralellen zocht met het kastje dat ik voor mijn vrouw gemaakt had. Het zwaluwstaartpatroon (met een half zwaluwstaartje in het midden) is daar een van, de houtsoort van de buitenkant en de hoek van het onderstel is een andere, en nu was het dan tijd om de voorzijde van de laadjes te maken. Toen ik het kastje voor mijn vrouw maakte heb ik de voorzijde van het laadje van haar kastje "schuin" uit een plaat cederloofhout gehaald, om de nerf zo recht mogelijk in het frontje te krijgen.

Hier nog een foto van toen (februari 2020, hier het topic):

Ik heb al die tijd de zaagresten bewaard. Dat waren een soort lange punten. Ten eerste zonde om zulk mooi hout weg te gooien, en ten tweede ruikt dat ceder zo lekker.... Nu was het tijd om er nog wat mee te doen!

Schuine stuk in stukjes zagen.....

En verlijmd in een nieuw paneeltje!

Op maat gefutseld om als ladefrontjes te werken:

Afwerking "gat" voor laadsnoertjes

Zoals hierboven al 's aangegeven wil ik misschien wel 2 apparaten laden, en dan moet ik ergens een USB-hub wegwerken. Dat vind ik niet mooi, en moet dus uit zicht.
Meteen een mooie aanleiding om eens te kijken hoe een freestafel een zwaluwstaartje maakt, had ik nog niet eerder gedaan.

Dat ging best aardig. Van dat balkje zaag ik een klein stukje af om als steuntje in die plank te verlijmen. Daarmee heb ik een "faux" achterpaneeltje waarachter de kabelrotzooi zit.

De lades zelf

Om de lades zelf te maken zocht ik wat mooie dunne stukjes hout. Ik had eigenlijk niets liggen in de juiste afmetingen, maar ik had nog wel twee voleiken vloerdelen uit m'n vorige huis! Eerst stukken op lengte en breedte zagen, daarna de "achterkant" van de plank waar de sleuven inzitten eraf zagen, zodat ik nog ongeveer 8mm dikte overhoud. Op naar de lintzaag....

Daarna vlak geschaafd en zwaluwstaartjes zagen met de hand, niet met de freestafel. Daarna wel de freestafel gebruikt voor een groef voor de lades. Een ploegschaaf vind ik met dit soort kleine dunne paneeltjes niet prettig.

Proefpassen....

En lijmen! De bodem en achterzijde van de lade komen uit eikenhout van panelen van een oude secretaire. Kan je al zien liggen bij het stuk waar ik schreef over het frontje.

Lijmen van de andere la:

Beide passend!

Wat niet goed te zien is op de foto's, is dat de bodem aan de achterkant uitsteekt. Door kleine stukjes van de uitstekende bodem te schaven kan ik zorgen dat de voorkanten van de lades (dus nadat het ceder erop geplakt is) gelijk koment te liggen met het middenpaneel.

Dilemma

Het eerste kastje dat ik maakte had een knopje van Iep, uit hetzelfde hout als de "ombouw". Dat vond ik hier niet mooi. Ik heb even gezocht naar ander hout, of andere knopjes (had nog van die oude secretaire wat liggen), maar uiteindelijk toch nog naar een winkel voor meubelbeslag gegaan om daar knopjes te kijken. Ik vond deze schattige, passen mooi vind ik. Ik twijfel nog een beetje of ze "hoog" of "midden" van het laadje moeten. Hier even voor de proef met dubbelzijdig tape vastgezet:

"Hoog"

"Midden"

... Ik neig naar midden.
