Getoogde stalramen vervangen

Poortstuk

Actieve deelnemer
22 jan 2021
114
40
Aalten

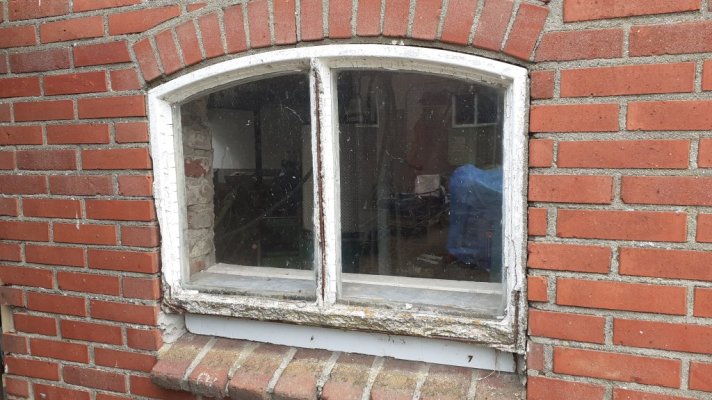

De vakantie nuttig besteden en eindelijk het project stalraamkozijnen opgestart. Ruw meranti balken geregeld en veel denkwerk over de werkwijze en gereedschappen voor de robland.

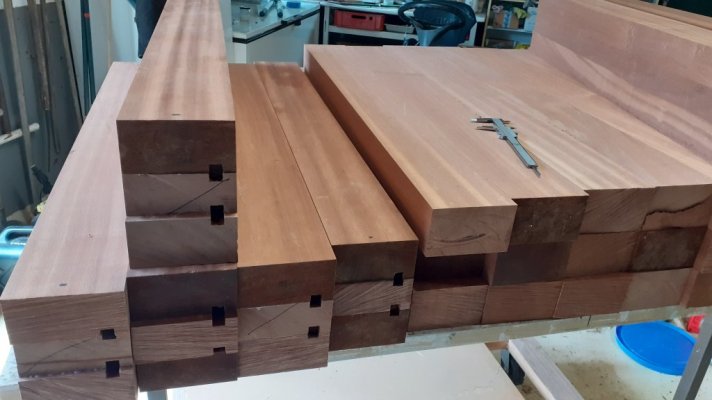

Inmiddels het ruwhout voor geschaafd, en voor de bovendorpel balken verbonden met spieën voor de toog.


Bijlagen

  • 20220805_104356.jpg
    172,4 KB · Weergaven: 148
  • 20220805_104452.jpg
    83,8 KB · Weergaven: 90

Boktor026

Actieve deelnemer
1 sep 2016
453
110
De vakantie nuttig besteden en eindelijk het project stalraamkozijnen opgestart. Ruw meranti balken geregeld en veel denkwerk over de werkwijze en gereedschappen voor de robland.
Inmiddels het ruwhout voor geschaafd, en voor de bovendorpel balken verbonden met spieën voor de toog.
Lintzaag en/of frees voor de toog?


Poortstuk

Actieve deelnemer
22 jan 2021
114
40
Aalten
Met een lintzaag voorbewerken, met een mal van multiplex na frezen. Lintzaag heb ik niet zelf, maar er staat een grote bij mijn werkgever die ik mag gebruiken.

  • Leuk
Waarderingen: Boktor026

Poortstuk

Actieve deelnemer
22 jan 2021
114
40
Aalten

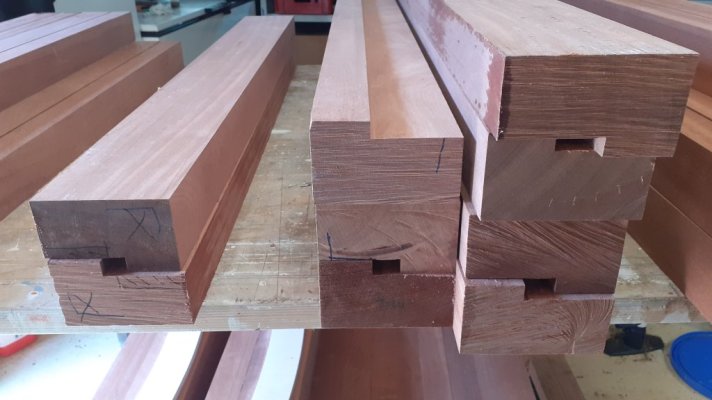

Stijlen schulpen met 3mm toegift, die wordt gefreesd.


Bijlagen

  • 20220806_142210.jpg
    91,6 KB · Weergaven: 70

Poortstuk

Actieve deelnemer
22 jan 2021
114
40
Aalten

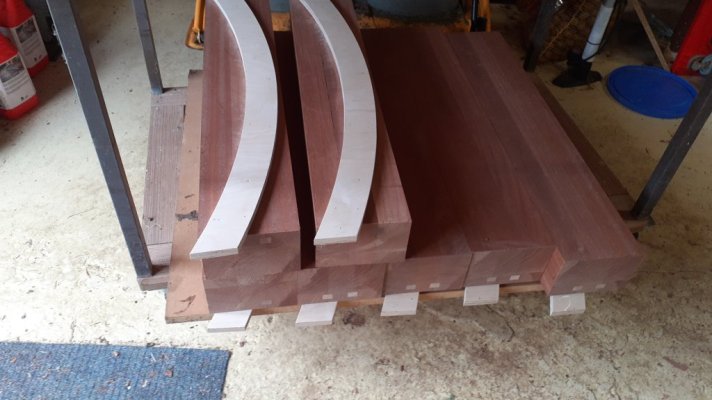

Gelukkig is het 1 radius, straal 126,4 cm voor de bovenkant bovendorpel. De mallen heb ik er op zitten.


Bijlagen

  • IMG-20220806-WA0004.jpeg
    101,5 KB · Weergaven: 81

Poortstuk

Actieve deelnemer
22 jan 2021
114
40
Aalten

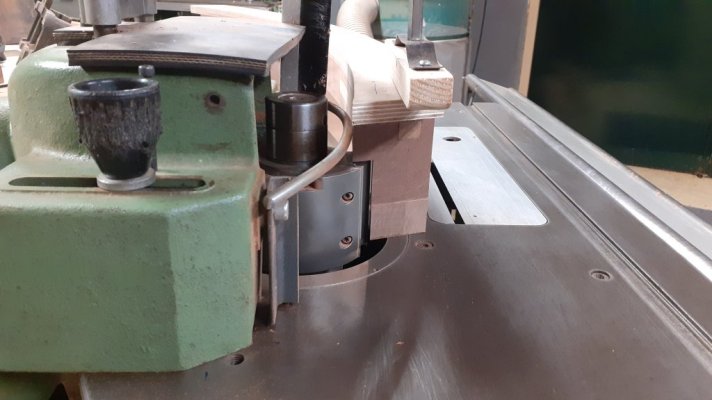

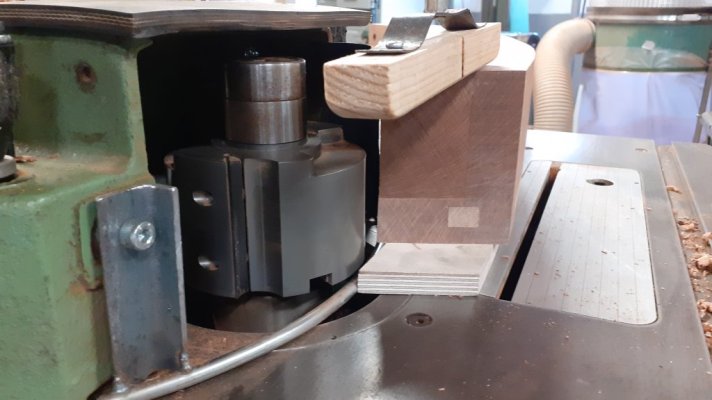

Toog naar de mal toe frezen.
Bovenste stuk ga ik denk ik een copieerwiel gebruiken.
Frees is 80mm, hout 114mm


Bijlagen

  • 20220808_174707.jpg
    84,1 KB · Weergaven: 70
  • Leuk
Waarderingen: Boktor026

Poortstuk

Actieve deelnemer
22 jan 2021
114
40
Aalten

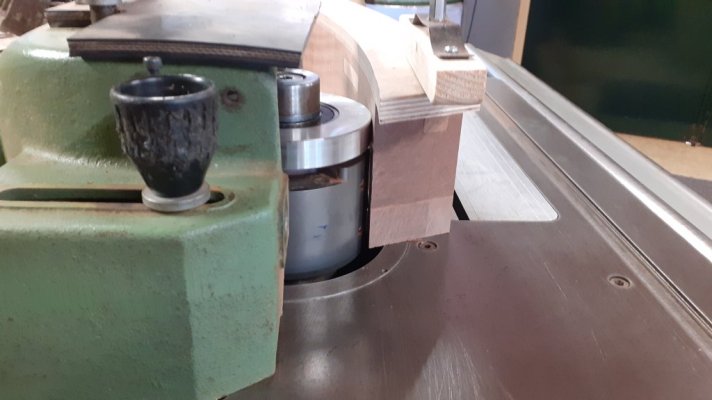

Copieerschijf gebruikt om restant weg te frezen. Makkelijk om dat je niets hoeft in te stellen, de beugel vind ik prettiger werken.


Bijlagen

  • 20220809_164750.jpg
    75,2 KB · Weergaven: 59
  • Leuk
Waarderingen: Marijn

jcs-87

Nieuw lid
24 jul 2022
21
3
35
Heijningen
Interessant, ik ben net bezig met een werkplaats opzetten en heb ook een oude schuur met veel van dit soort raampjes. Een gedeelte moet bewoonbaar worden dus ook nieuwe kozijnen nodig.

Ik dacht ook nog aan hout buigen maar ook geen idee hoe dat precies in zijn werk gaat.

Ik volg je werk even voor inspiratie.

Succes


Poortstuk

Actieve deelnemer
22 jan 2021
114
40
Aalten
Interessant, ik ben net bezig met een werkplaats opzetten en heb ook een oude schuur met veel van dit soort raampjes. Een gedeelte moet bewoonbaar worden dus ook nieuwe kozijnen nodig.

Ik dacht ook nog aan hout buigen maar ook geen idee hoe dat precies in zijn werk gaat.

Ik volg je werk even voor inspiratie.

Succes
Ik ben ook aan het zoeken geweest naar de voor mij beste methode.
Stomen kan denk ik wel, maar heb daar totaal geen ervaring mee.
Een glaslat kan ik mij nog wel iets bij voorstellen, kozijn lijkt mij bijna niet te doen.
Voor de maatvastheid ben ik bang dat er toch bewerkt moet worden en wat doet het hout op de langere termijn?
Een stoom voorziening zou ik dan eerst moeten maken.

En het maken is zo'n mooi werk, geweldig.

  • Leuk
Waarderingen: jcs-87

Poortstuk

Actieve deelnemer
22 jan 2021
114
40
Aalten

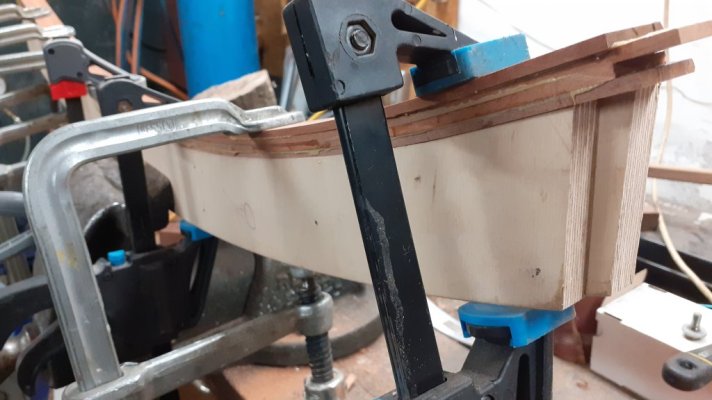

Contramallen van de stijlen. Is toch een bewerking wat ik minder vaak doe. 2 a 3 mm voor de maat gezaagd. Dat maakt het contramallen wat prettiger. Wel erg blij met de verstelbare freeskop.


Bijlagen

  • 20220812_143616.jpg
    100,9 KB · Weergaven: 52

jcs-87

Nieuw lid
24 jul 2022
21
3
35
Heijningen
Ziet er goed uit, mijn vrouw denkt gelijk aan besparing door ook de kozijnen van het woonhuis zelf te gaan maken. Dus gelijk maar een paar machines van de verlanglijst neergelegd als noodzakelijk voor het werk.:)

"even off-topic"
Als ik het goed zie in jou profielfoto gebruik je een combinatie machine? wat voor type als ik vragen mag? of is er een topic over? Ben mij erin aan het verdiepen maar zoek 2e hands dus moet maar net iets tegenkomen wat aan de wensen voldoet.


klusrob

Post veel
27 jun 2011
1.353
699
Omgeving Eindhoven
Wordt mooi zo, ben benieuwd hoe het eruit ziet als ze geplaatst zijn.

Hoe heb je trouwens de mal gemaakt? Ik loop daar altijd mee te stoeien om een mal dan ook mooi recht / met een gelijke kromming te krijgen (en die dan ook nog past binnen in jouw geval het metselwerk boven het raam). Laatst voor een klein freeswerkje een mal 3D-geprint maar dat is hier natuurlijk niet te doen.


Poortstuk

Actieve deelnemer
22 jan 2021
114
40
Aalten
Ziet er goed uit, mijn vrouw denkt gelijk aan besparing door ook de kozijnen van het woonhuis zelf te gaan maken. Dus gelijk maar een paar machines van de verlanglijst neergelegd als noodzakelijk voor het werk.:)

"even off-topic"
Als ik het goed zie in jou profielfoto gebruik je een combinatie machine? wat voor type als ik vragen mag? of is er een topic over? Ben mij erin aan het verdiepen maar zoek 2e hands dus moet maar net iets tegenkomen wat aan de wensen voldoet.
Idd een combi machine.
Een robland x31.
Vergeet niet om freeskoppen op het verlanglijstje te zetten.😊
Die zijn noodzakelijk en ook wel prijzig.


Poortstuk

Actieve deelnemer
22 jan 2021
114
40
Aalten
Wordt mooi zo, ben benieuwd hoe het eruit ziet als ze geplaatst zijn.

Hoe heb je trouwens de mal gemaakt? Ik loop daar altijd mee te stoeien om een mal dan ook mooi recht / met een gelijke kromming te krijgen (en die dan ook nog past binnen in jouw geval het metselwerk boven het raam). Laatst voor een klein freeswerkje een mal 3D-geprint maar dat is hier natuurlijk niet te doen.
De betonramen ben ik van uit gegaan.
De hoogte van de kromming gemeten en de breedte. Met die 3 punten de radius berekend. ( formule staat op internet). Op een volle plaat de radius uitgezet en uit gezaagd met 1 a 2mm toegift. Met een haakse schuurschijf de buitenkant strak aan het lijntje geschuurd. De binnenkant met de frees, wel zorgen voor een goed steunpunt. De laatste hobbeltjes geschuurd met een ligt gebogen staalplaat met schuurpapier.

De houten kozijnen komen niet op het buiten maar op het binnenblad. Dat was met mortel aangesmeerd maar dusdanig dat ik dat er af gehakt heb, te veel variatie. Ik moet het nog opnieuw aansmeren, dat doe ik naar de maat van de kozijnen cq de mallen die ik heb gemaakt.

  • Leuk
Waarderingen: antwerpenpjvan
