Het leek mij een schappelijke maat, met weinig tot geen ervaring qua houtbewerking leek mij deze wel aardig.
Tevens heb ik een frees van festool die goed is.

Mocht je nog een mal willen dan heb ik er nog een paar hebben liggen. De tekening heb ik niet dat zou ik aan de tekenaar moeten vragen.


boertje125

Post veel
17 okt 2013
2.058
392

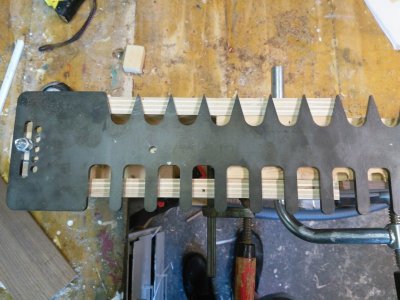

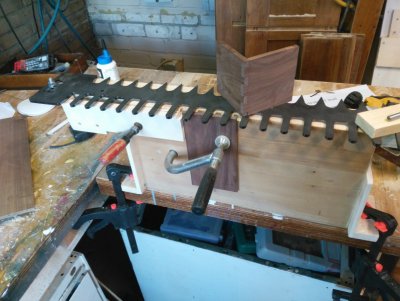

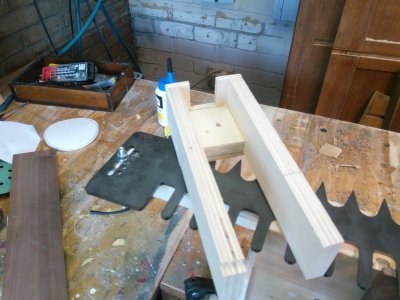

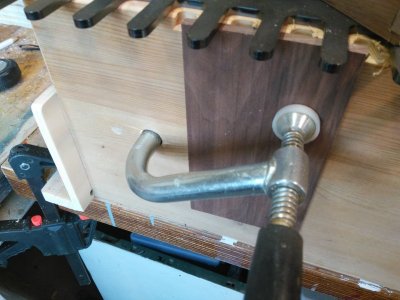

Ik heb vandaag de mal van Erik gemonteerd op een onderstel

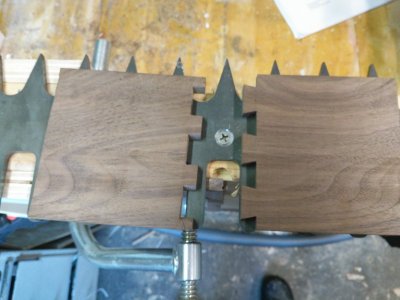

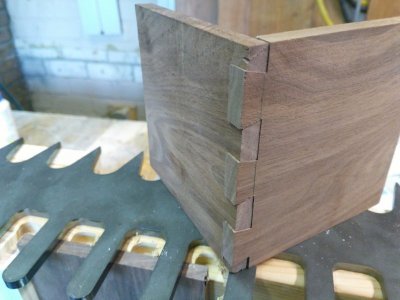

en de eerste proefstukjes gemaakt in 8mm noten.

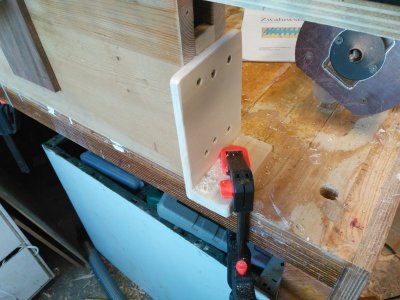

om het onderstel een schuivende geleider
zodat de verbinding altijd goed gelijk zit

ik denk dat je met een 6 mm schacht tot 18mm diepe zwaluwstaarten kan maken
met 8 mm kom je ongeveer tot 16
verbindingen met dikker hout tot een mm of 30 kunnen overigens wel als je de zwaluwstaarten blind toepast

bijgaande wat foto's voor de liefhebbers ik ben blij met het resultaat


Bekijk bijlage 88872








Bijlagen

  • 2.jpg
    93,8 KB · Weergaven: 129
Laatst bewerkt:

mdamsma

Actieve deelnemer
15 mei 2011
277
19
Boertje 125
Mag ik vragen welke frezen je hebt gebruikt ? Merk maat etc ?

Vriendelijke groet Menno


boertje125

Post veel
17 okt 2013
2.058
392
ik heb freesjes van ecotools gebruikt

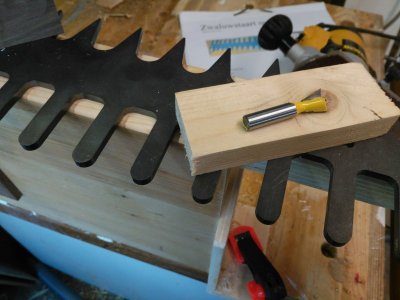

je hebt een rechte groeffrees met ondersnijder nodig van 12mm lengte minimaal de dikte van het hout dat je wilt bewerken met 20 mm is lang zat


https://www.ecotools.nl/hm-zwaluwstaartfrees-12-7-mm/
is helaas uitverkocht op het moment

maar ook hier elke frees met een hoek van 14 -15 graden is goed (de mal is voor 15graden) maar op die kleine hoogte is 14,.. ook goed die zijn meer gangbaar
snijblad tussen de 14 en de 16 mm lang
tenzij je een 6 mm schacht hebt dan zou je ook voor maximaal 20 kunnen gaan
