Zetelpootje uit beuk onder 155 graden gedraaid.

[sirjacobsd]

Na een heeeeeeeeeeeeeel lange afwezigheid wegens tijdsgebrek heb ik terug een gaatje gevonden om een topic te plaatsen.
Zoals de meesten mij kennen ben ik iemand die het extreme dol graag uitvoer.
Wat er nu in beeld zal volgen ziet er simpel uit, maar realiteit is wat anders.

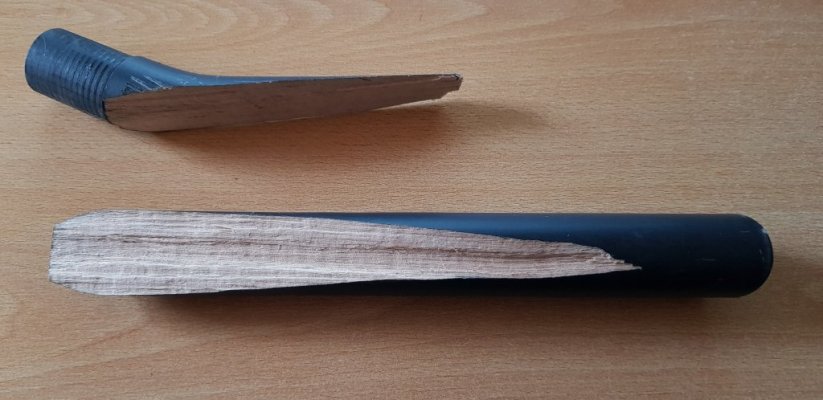

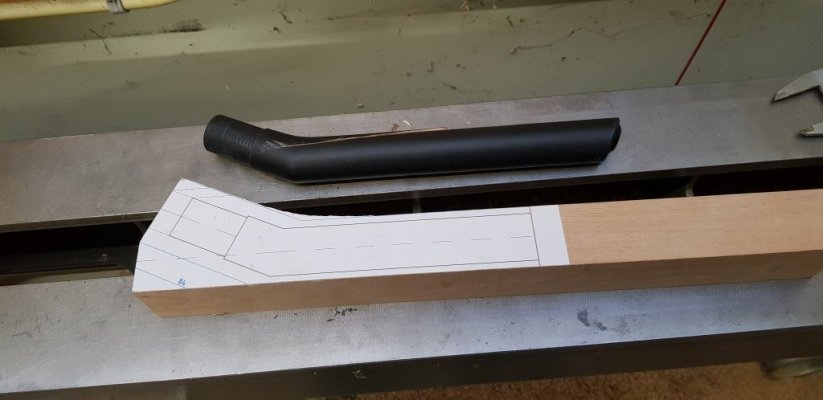

Dit is mijn voorbeeld waarmee er aan de slag moet worden gegaan.

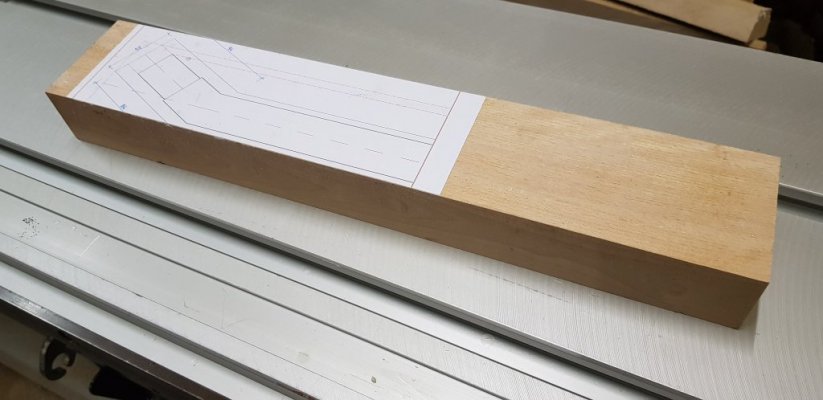

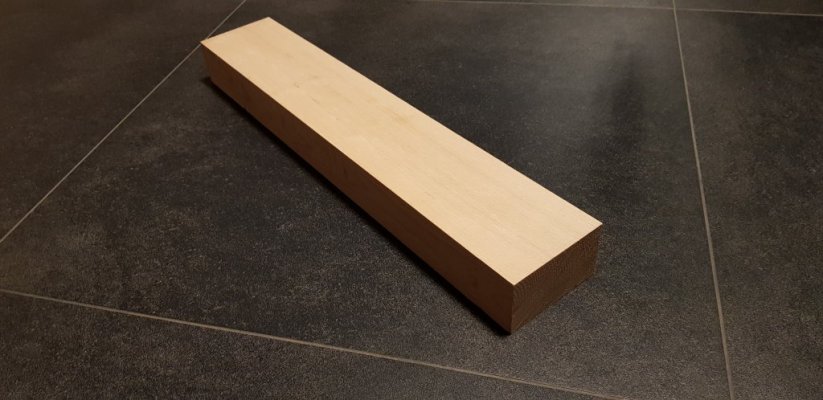

Het werkstuk uitzagen en schaven op +/- 400 x90 x52 mm

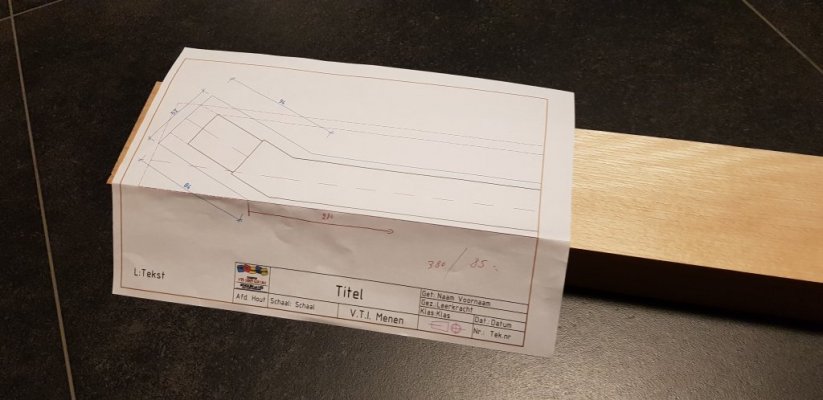

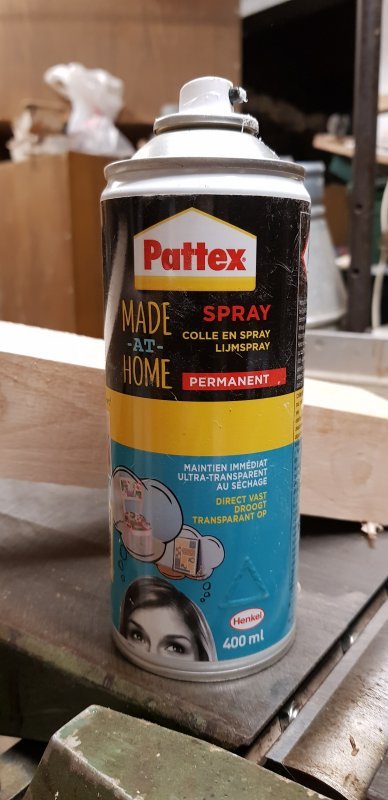

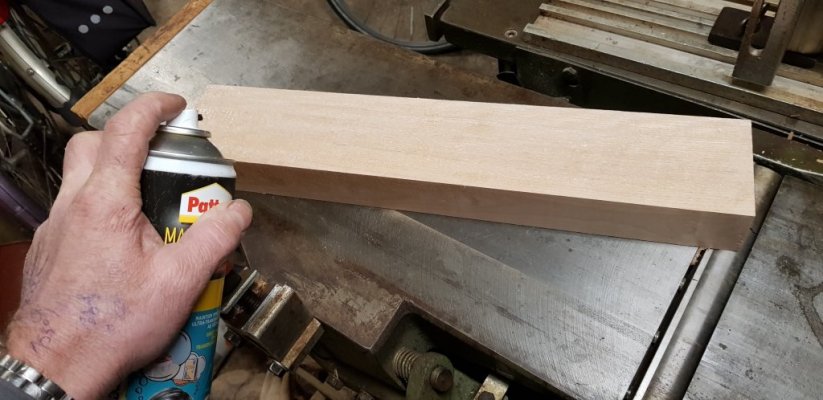

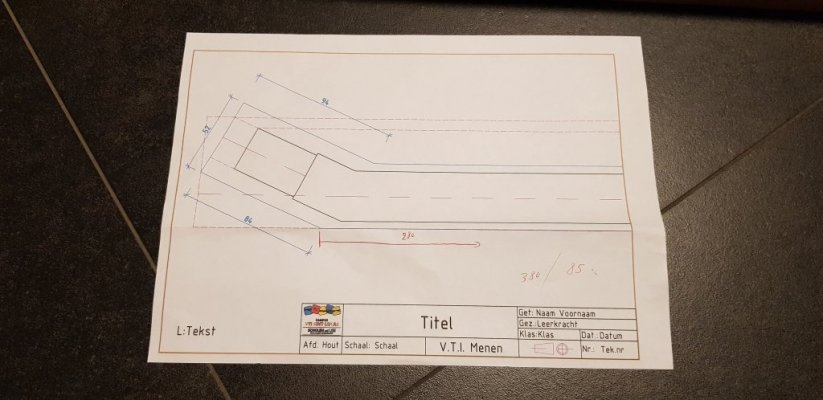

De tekening werd gemaakt via autocad in 2D en gekleefd met een spray voor karton, textiel, enz.



[sirjacobsd]

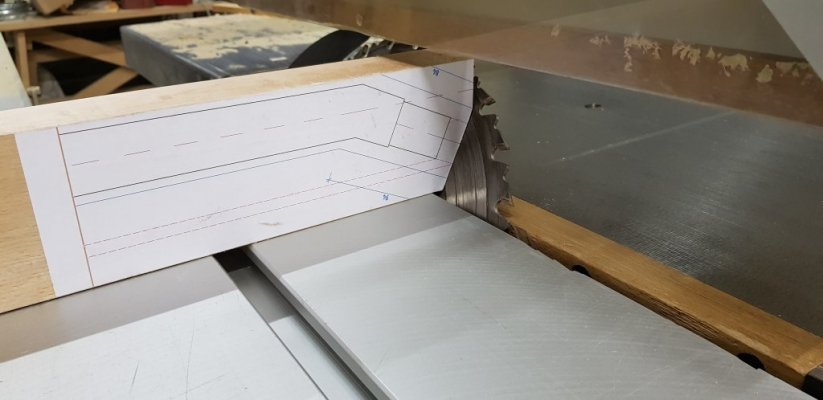

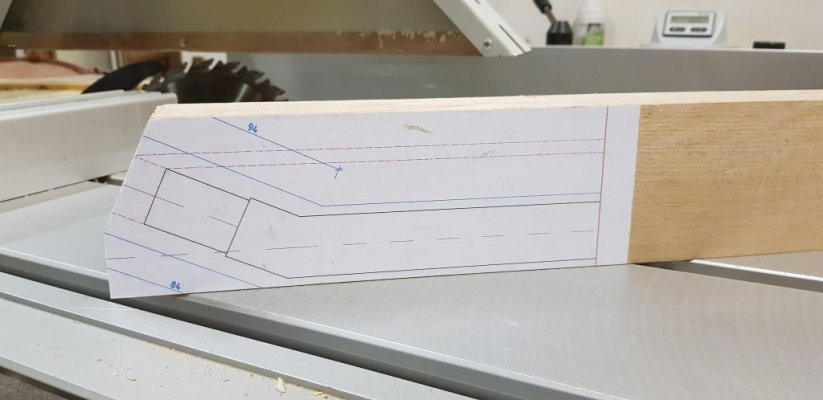

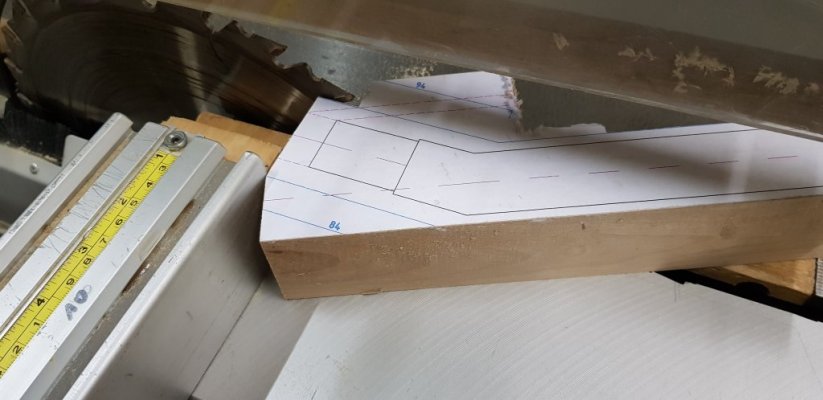

De correcte gradaties aanzagen op de kopkant om later een klauwkop en de centerpunten erop te kunnen plaatsen.

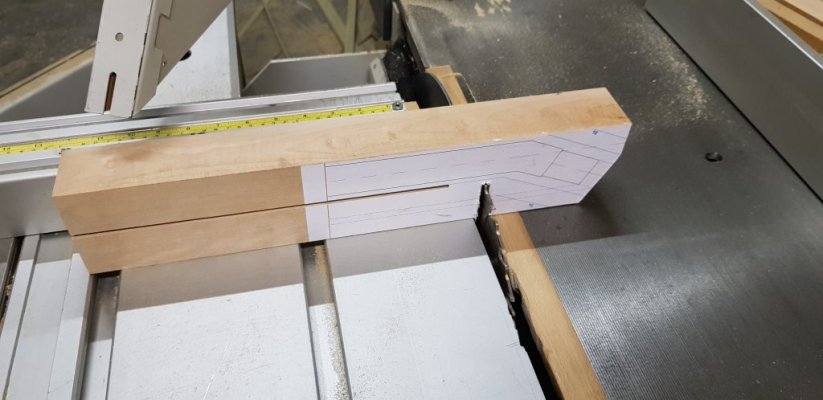

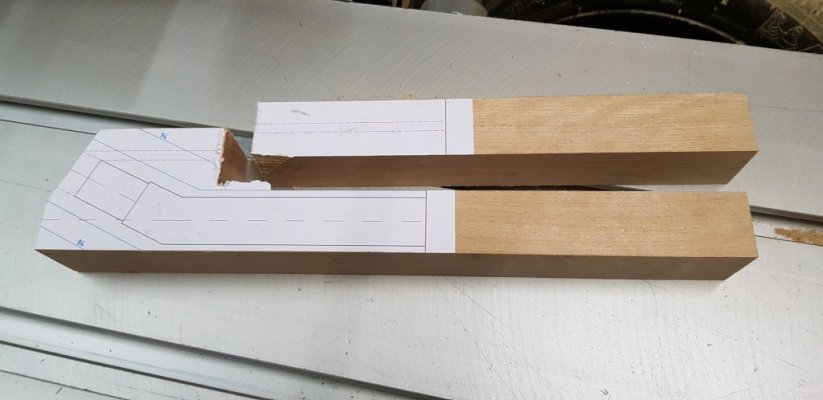

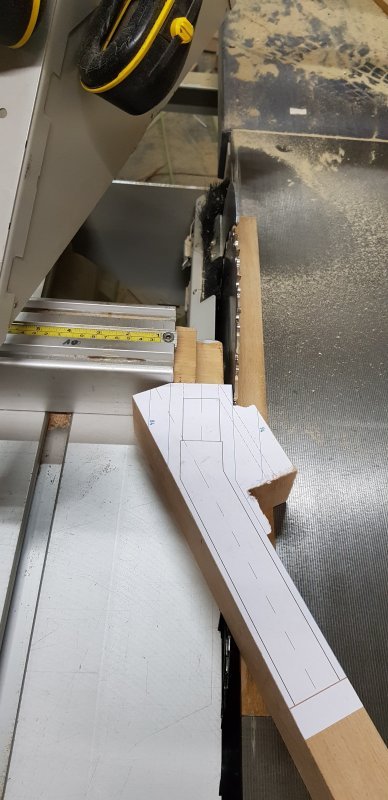

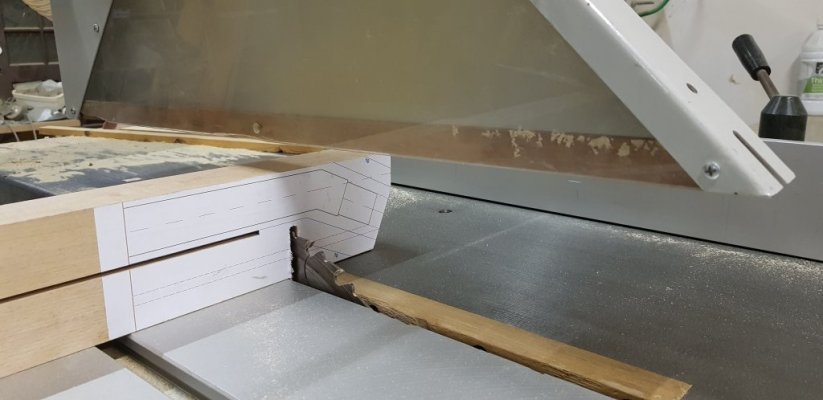

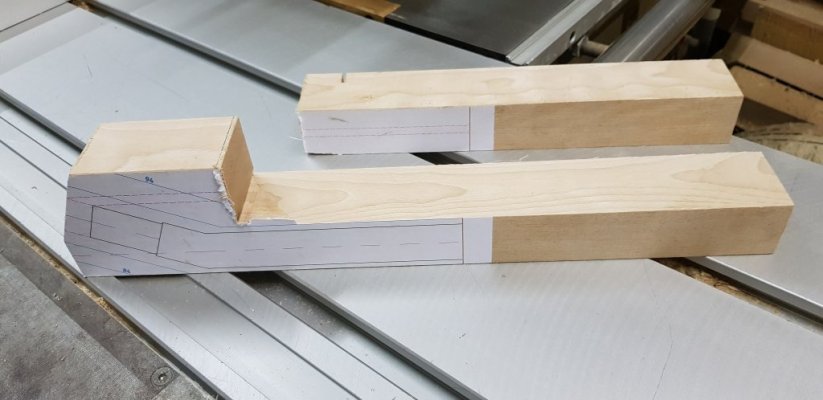

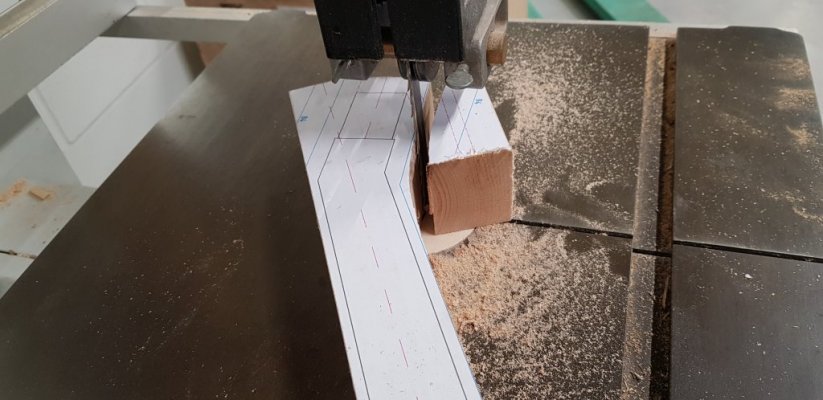

Het overtollige hout afzagen.

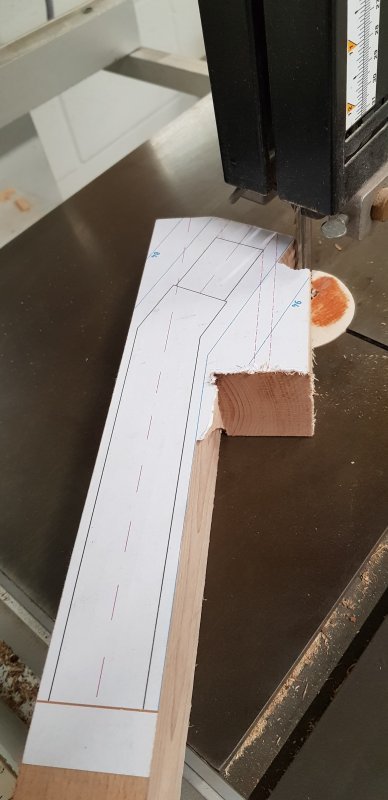

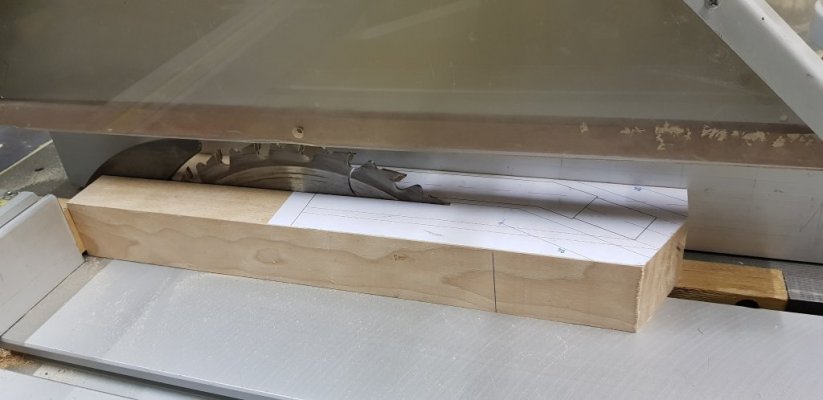

Nog een stukje overtollig hout wegzagen om een klauwkop erop te kunnen plaatsen. Het eerste deeltje werd met de paneelzaag gedaan om de kopkant perfect 52 x 52 mm te hebben. Dit past dan ideaal en stevig in de klauwkop



[sirjacobsd]



[Jan van der Ploeg]

Didier,
Leuk weer van je te horen, ik ben benieuwd naar dit draaiwerk.

M.vr.gr. Jan



[sirjacobsd]

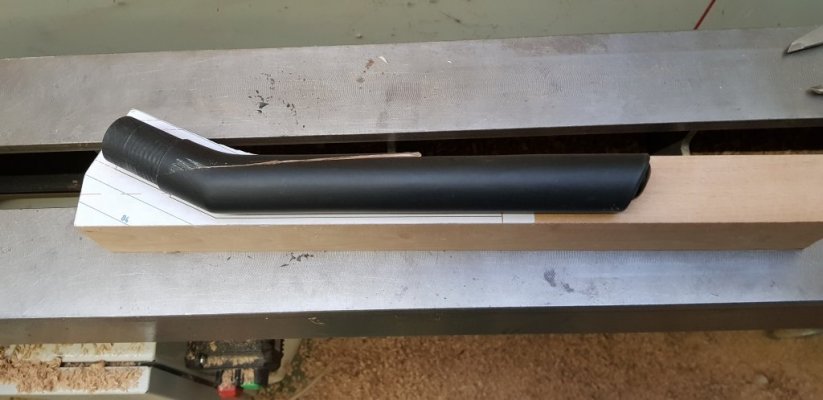

Eventjes een presentatie wat het moet worden en of alles er prima uitziet.

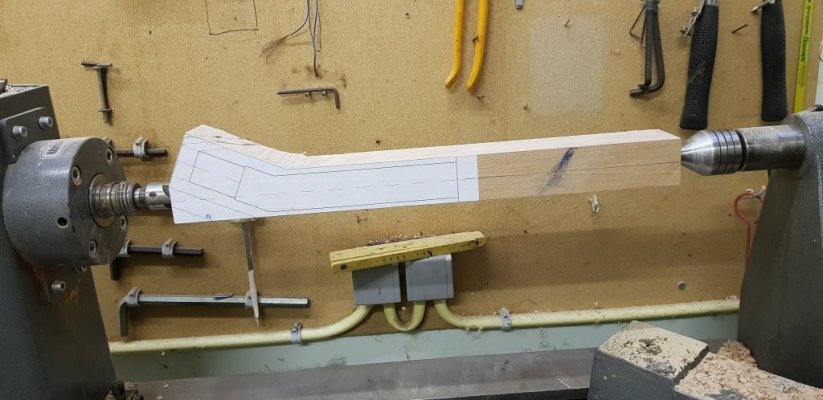

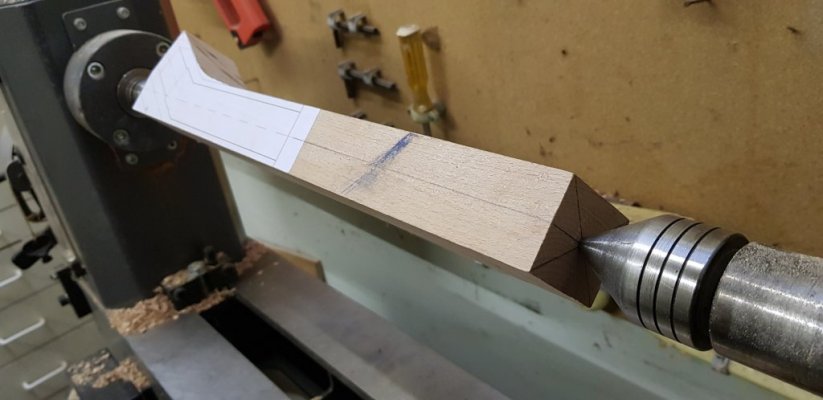

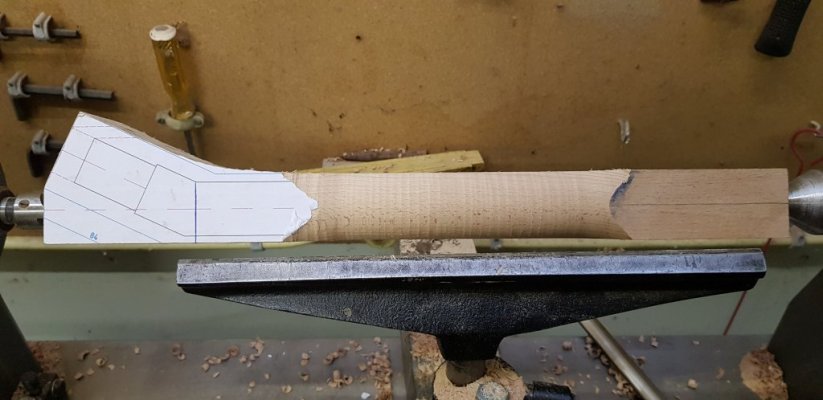

Het werkstuk tussen de centerpunten plaatsen.



[sirjacobsd]

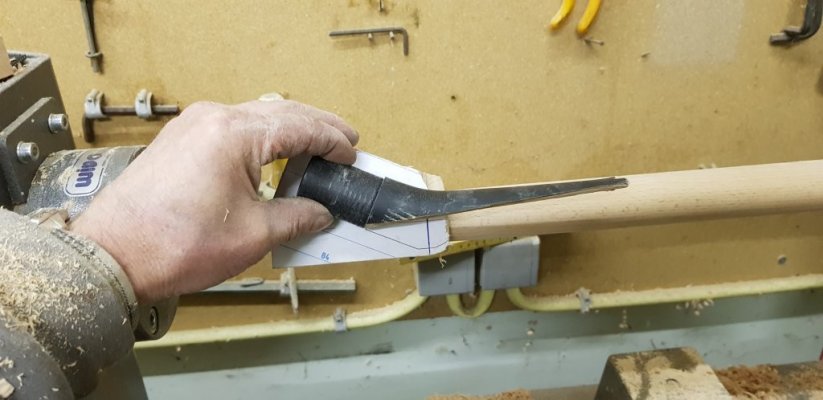

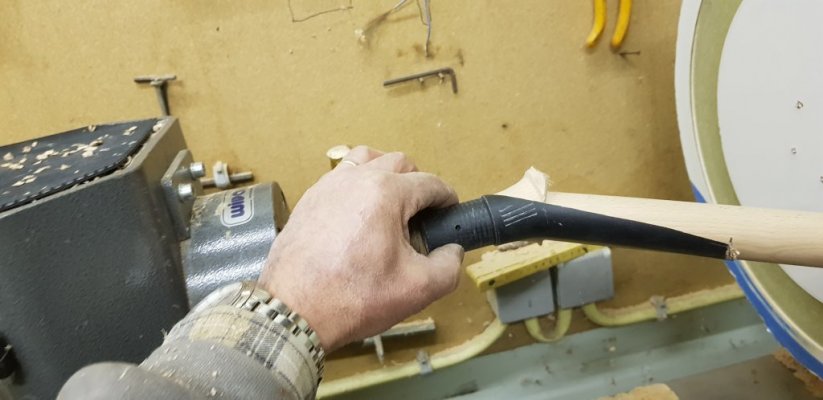

Grof afruwen met de afruwguts en op de correcte diameter van 34 mm snijdend draaien.



[sirjacobsd]

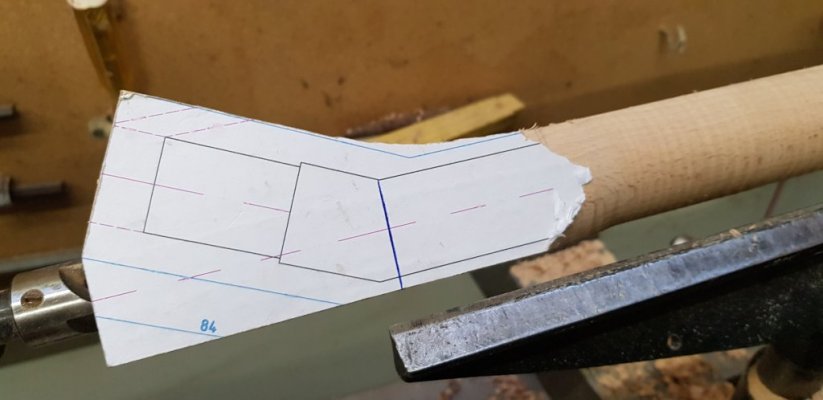

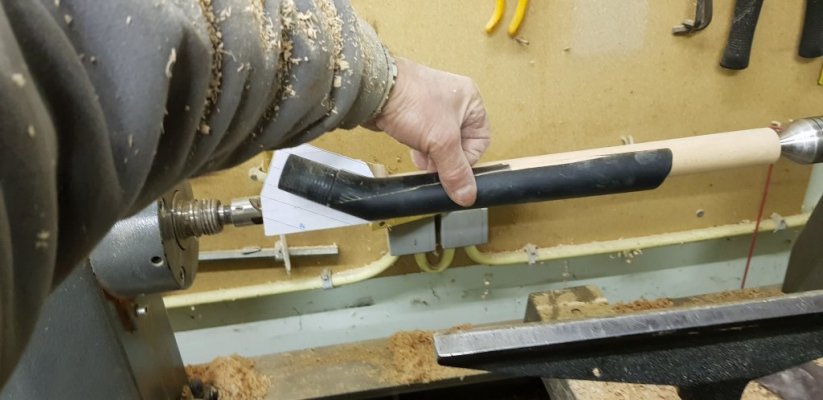

Eventjes een presentatie doen met het gebroken gedeelte op het nieuwe stuk.

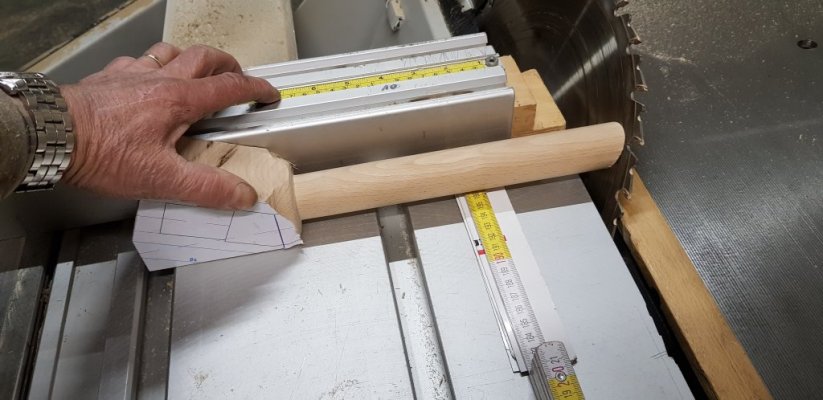

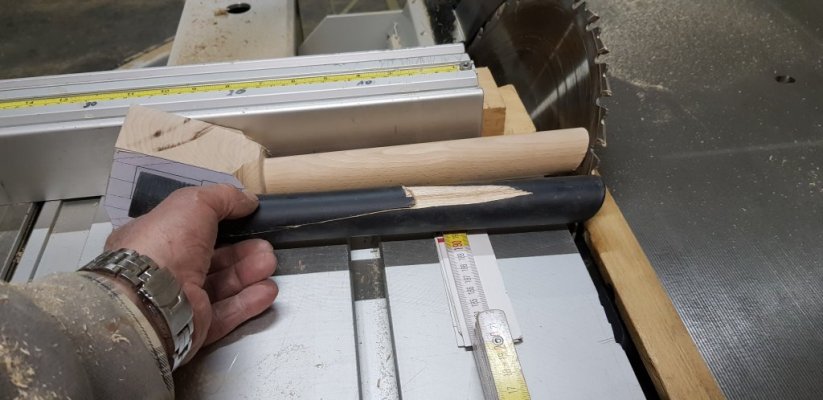

Pootje op lengte zagen volgens de correcte gradaties. Zoals je kan zien dient de plooimeter en wat HPL strookjes ter ondersteuning tijdens het afkorten.



[sirjacobsd]

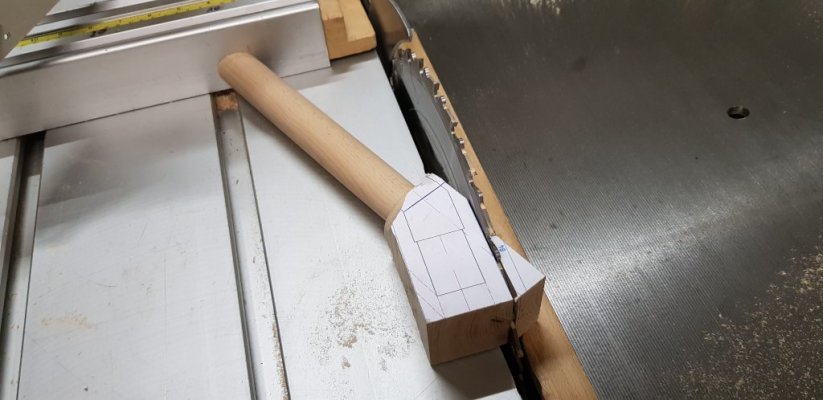

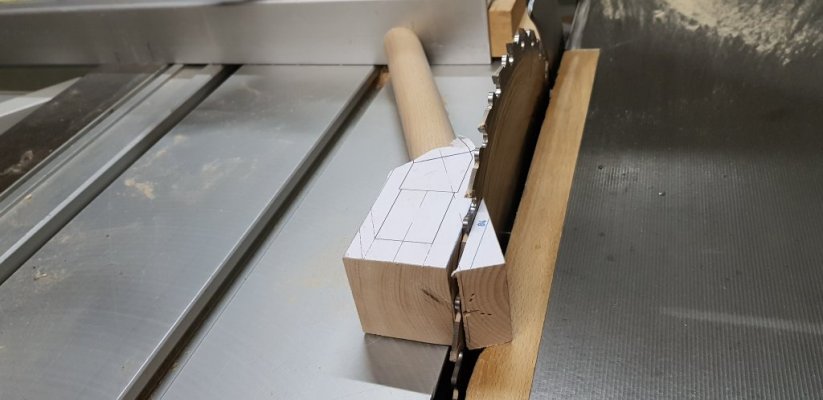

Het overtollige gedeelte wegzagen voor de klauwkop opname.

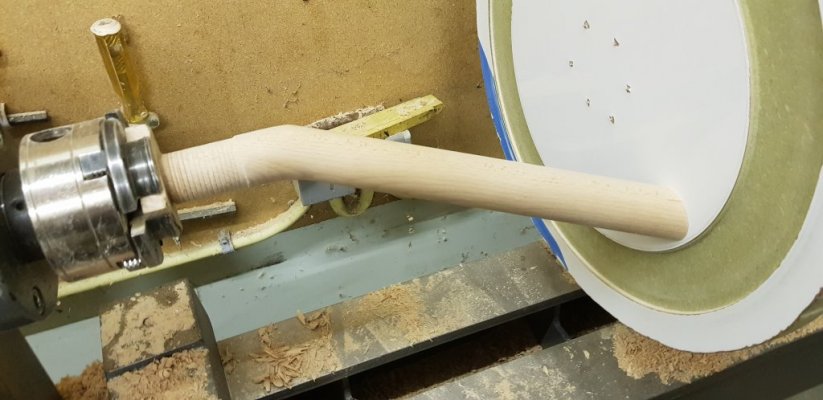

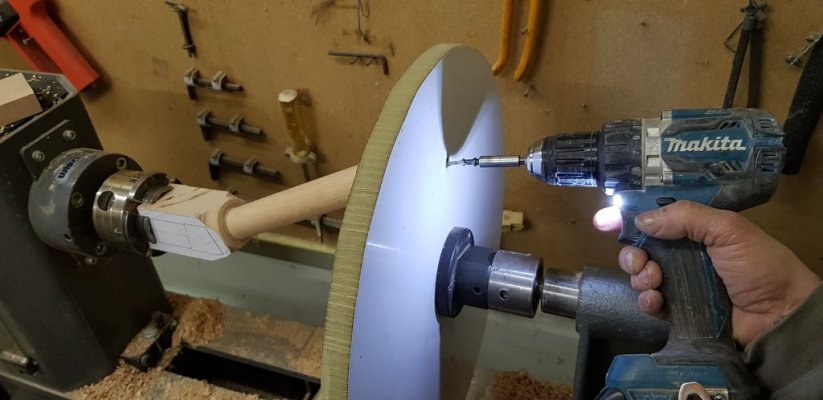

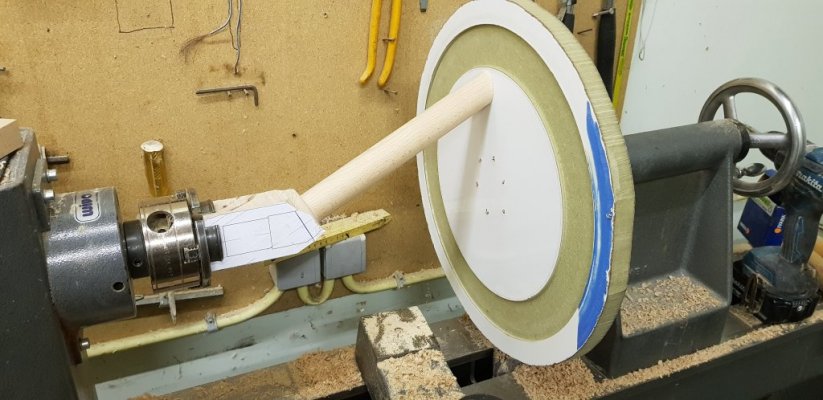

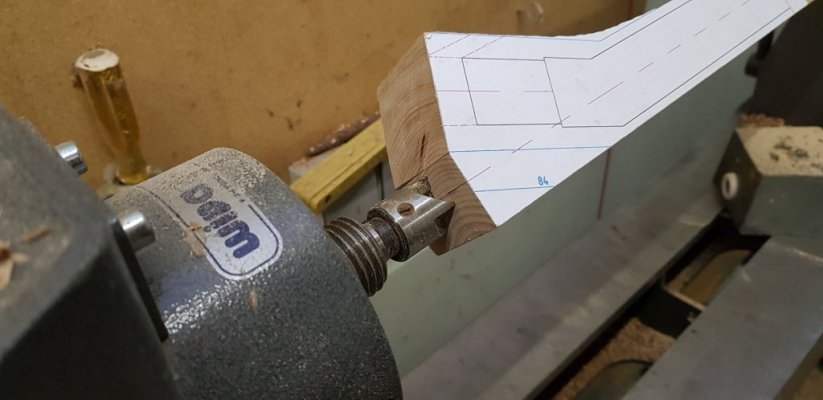

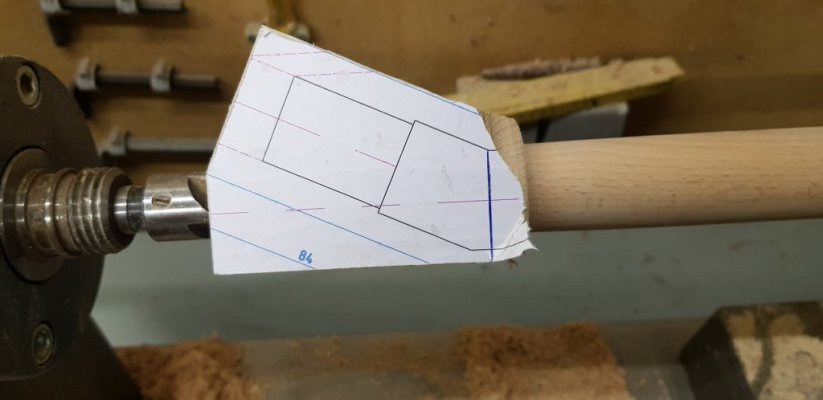

Nu de techniek hoe men het nu veilig kan opspannen.



[sirjacobsd]

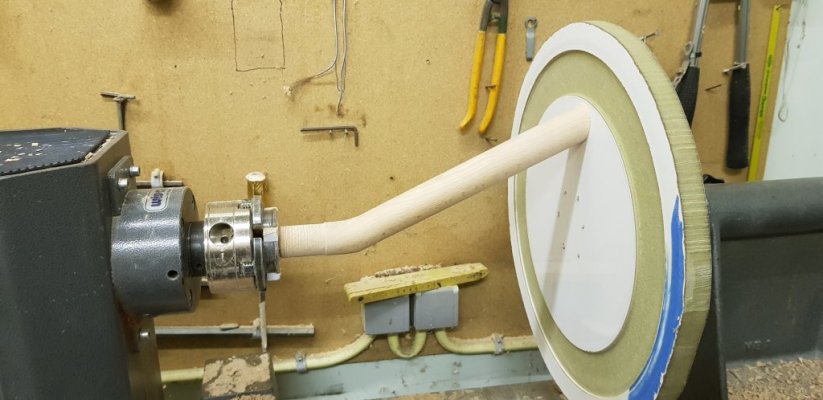

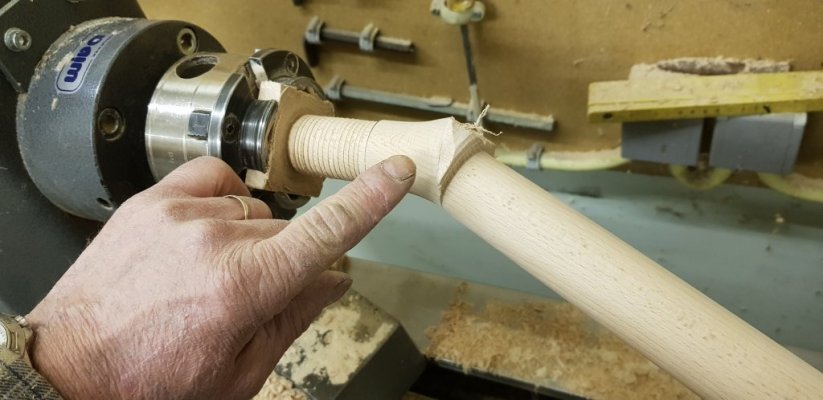

Het binnenste knikje draaien. laat ons zeggen dat het hier heel met heel veel aandacht moest gebeuren en concentratie. Niet simpel om te doen. Gevoel was hier de boodschap.

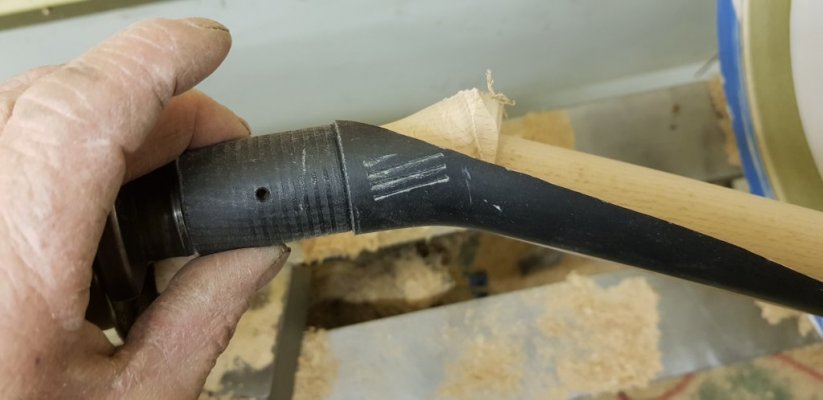

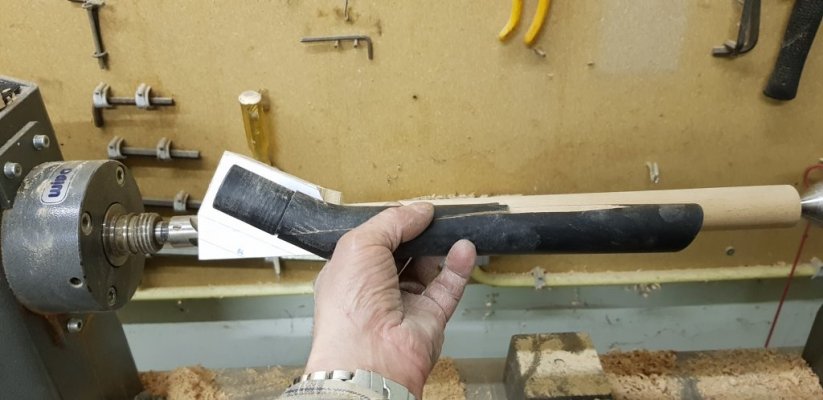

Eventjes terug controle uitvoeren met het gebroken stuk.

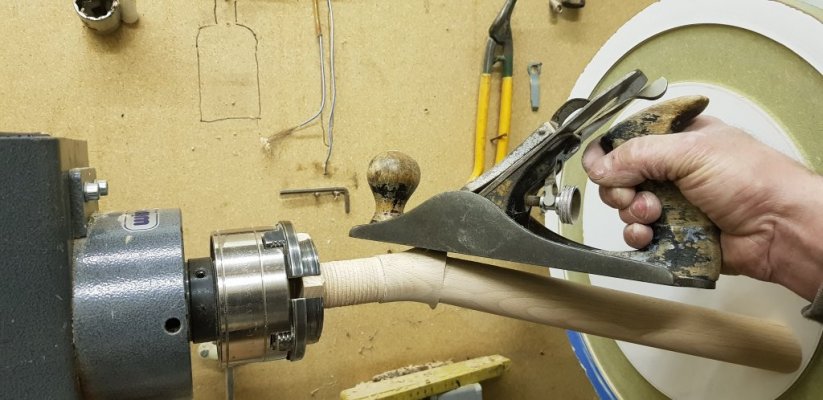

De buitenste knik kon onmogelijk gedraaid worden. Hier kwam wat handwerk aan te pas, namelijk schaven en snijden met een houtbeitel plus wat schuurwerk.



[sirjacobsd]

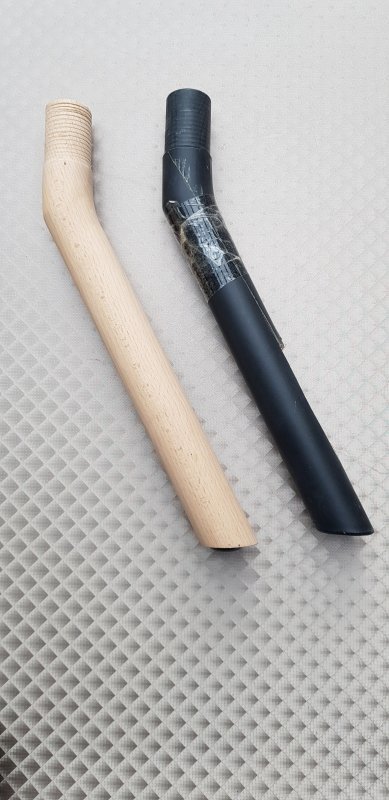

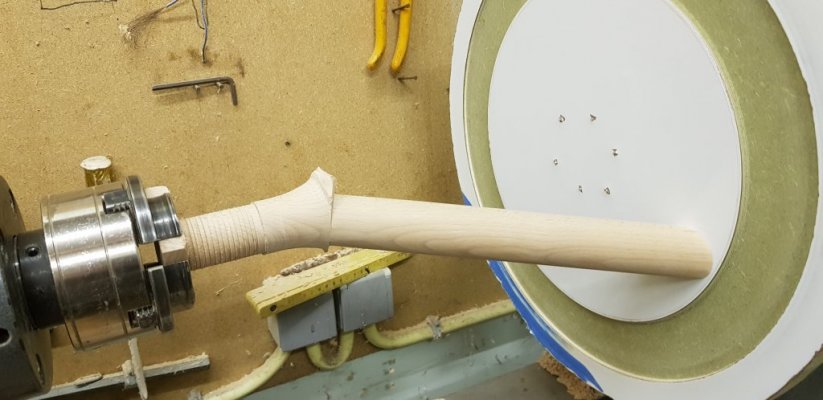

Hier het eindresultaat na het handmatige werk eraan te doen.
Je zal merken dat het gedeelte aan de klauwkopzijde fijne inkervingen gekregen heeft.
Dit is om een betere verlijming in het gat van de zetel te hebben.



Het pootje afdraaien en klaar is Kees zoals jullie Nederlanders waarschijnlijk zeggen.



[sirjacobsd]

Zo, dit is mijn bijdrage en hopelijk hebben jullie er wat vanop gestoken.
Sirjacobs Didier.



[sirjacobsd]

Didier,
Leuk weer van je te horen, ik ben benieuwd naar dit draaiwerk.

M.vr.gr. Jan

Ik zal weer proberen actief te zijn Jan. Ik heb een enorm druk leven. Mijn hoofd job is fulltime leraar zoals je weet, maar ik ben sinds september ook venoot in een houtbewerkingsbedrijf. Dit combineer ik ongeveer in tijd met anderhalve dag per week en éénmaal de corona weer voorbij is geef ik nog houtdraaierscursssen bij Willy Vanhoutte voor beginners. Dit zou nog uitbreiden tot vervolmakingcursussen.



[ornament]

Hoi Didier,
we hebben je hier lang moeten missen.
Is weer een boeiende demonstratie.

Jammer dat we je video's niet kunnen zien, ze staan als privé-video's gepost?

Kun je ze openbaar plaatsen?

Beste groeten,

Ornament



[sirjacobsd]

Hoi Didier,
we hebben je hier lang moeten missen.
Is weer een boeiende demonstratie.

Jammer dat we je video's niet kunnen zien, ze staan als privé-video's gepost?

Kun je ze openbaar plaatsen?

Beste groeten,

Ornament

Ornament, ik kan ze wel bekijken. Wat zou ik eventueel verkeerd uitgevoerd hebben datze niet zichtbaar zijn?



[Ronny63]

Vakwerk, mooi technisch werk.
Ronny



[handig18]

zoals we gewend zijn!



[EdP]

Prachtig om te zien wat er allemaal mogelijk is met een draaibank! Dank voor het delen Didier



[DannyL]

Ornament, ik kan ze wel bekijken. Wat zou ik eventueel verkeerd uitgevoerd hebben datze niet zichtbaar zijn?

Zo zou je het kunnen oplossen volgens google:

Change video privacy settings - Computer - YouTube Help

Update the privacy settings of your video to control where your video can appear and who can watch it.

support.google.com



[bruine_beer]

Ornament, ik kan ze wel bekijken. Wat zou ik eventueel verkeerd uitgevoerd hebben datze niet zichtbaar zijn?

Een video kan privé / openbaar of verborgen zijn. Jij kan je privé video's gelukkig zien maar wij niet ;-).

Privacyinstellingen van video's wijzigen - Computer - YouTube Help

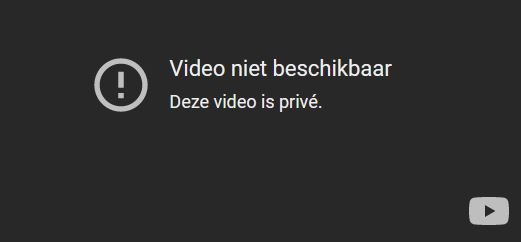

Dit is wat wij nu te zien krijgen:



Dankjewel! Johan



[sirjacobsd]

Beste leden, ik hoop dat het nu zichtbaar is mijn filmpjes. Ik had inderdaad openbaar vergeten aan te duiden.
