Stanley nr. 4 omvormen tot houten schaaf

BossyRangs

Post veel
30 nov 2015
1.281
147
Torhout, België
Een tijdje geleden heb ik een kapotte Stanley nr. 4 overgekocht van forumlid Mathieu. De zool was kapot en terug gelast, met als resultaat dat de 2 delen niet meer in hetzelfde vlak lagen. Moeilijk te herstellen dus met schuurpapier, omdat er toch een mm niveauverschil was. Maar geen bedrog van Mathieu's kant, want ik had specifiek gevraagd naar een kapotte schaaf met een projectje in gedachten:
http://www.woodworking.nl/showthrea...af-met-kapotte-body&highlight=kapotte+stanley

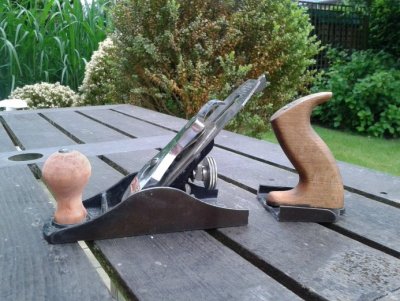

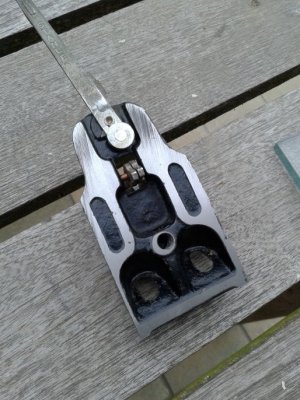

Ik heb hem kunnen kopen voor een prijsje, waarvoor dank, Mathieu. Zoals beloofd post ik hier een bouwverslagje. Dit is dus de kapotte schaaf:

Ik heb hem terug in tweeën geklopt met een hamer om het wat dramatischer te maken :D Sorry voor de gevoelige kijkers. Zoals de titel van deze topic doet vermoeden, gaan we er een houten body voor maken.

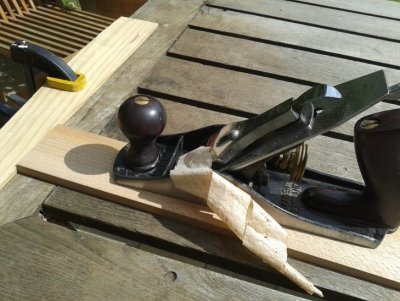

Daarom heb ik eerst mijn hout gekozen uit mijn voorraad: een beuken plankje en een meranti (denk ik?) balkje.

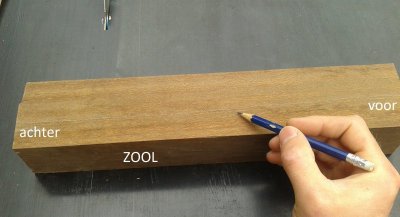

Belangrijk is dat de nerf naar beneden loopt van voorkant tot achterkant schaaf, omdat je dan geen uitbrekende vezels krijgt als je eens ergens aan hapert met de zool:

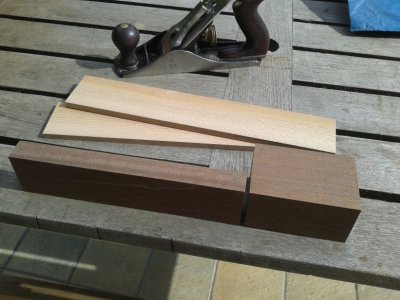

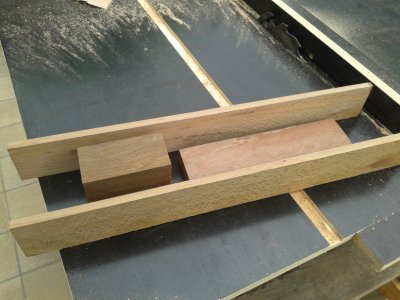

Hier is alles al grof op maat gezaagd met zelfgemaakte zaagtafel (beuken plankje is dus al in tweeën). Hier krijg je dus al beetje een idee waar het naartoe gaat:
Daarna heb ik alles glad geschaafd en op finale dikte:

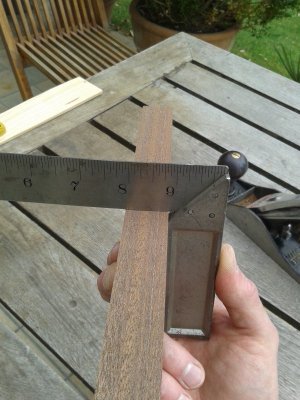

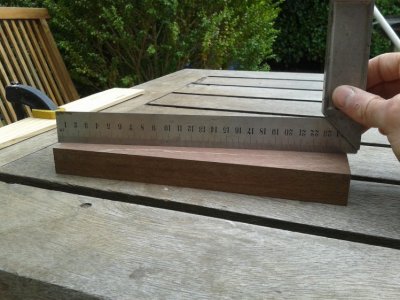

Nog eens controleren of alles vlak en haaks is:
Het is ook belangrijk dat voorste en achterste deel op gelijk niveau komen:

Dit was het dan voor vandaag. Binnenkort meer.


BossyRangs

Post veel
30 nov 2015
1.281
147
Torhout, België
Eigenlijk wel leuk om te doen. Als er nog iemand een Stanley op overschot heeft, sla ik ze gratis kapot :D De lasnaad was wel goed uitgevoerd, want er zijn meerdere tikken aan te pas gekomen én een stenen ondergrond.


mathieu

Oud hout
5 jul 2010
3.140
173
Riemst
Eigenlijk wel leuk om te doen. Als er nog iemand een Stanley op overschot heeft, sla ik ze gratis kapot :D De lasnaad was wel goed uitgevoerd, want er zijn meerdere tikken aan te pas gekomen én een stenen ondergrond.
Ben je zeker dat er een lasnaad was? Ik heb ze in die staat gekocht, een eventuele herstelling is niet door mij uitgevoerd. De schaaf heeft een vorig leven gehad in een technische school. Diegene waar ik ze van gekocht heb was leraar.


BossyRangs

Post veel
30 nov 2015
1.281
147
Torhout, België
Kan ook zijn dat er geen lasnaad was hoor. Ik ging er eigenlijk gewoon van uit omdat de zool zo gebogen was, en bij oudere Stanley's zijn ze normaal wel behoorlijk vlak.


BossyRangs

Post veel
30 nov 2015
1.281
147
Torhout, België

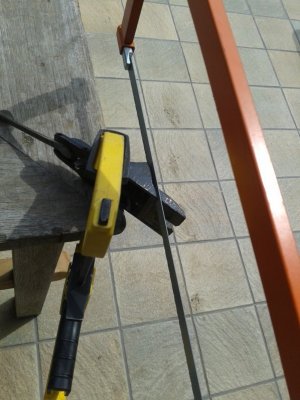

Volgende stap was om de pootjes van de kikker af te zagen:

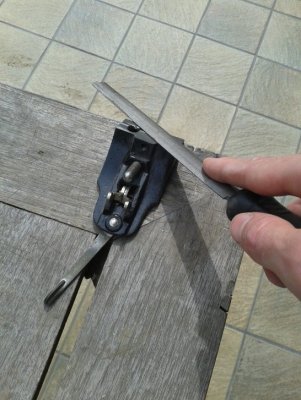

Dat lukt vrij goed met een ijzerzaag, omdat dit relatief zacht gietijzer is. Bedoeling is dat het zaagvlak en het reeds aanwezige gladde oppervlak in 1 vlak komen te liggen. Daarvoor laat je dus best wat extra materiaal staan, dat je dan wegvijlt:
Dan ziet het oppervlak er zo uit:

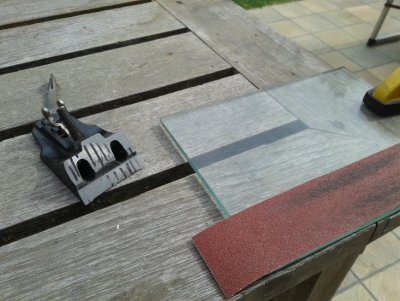

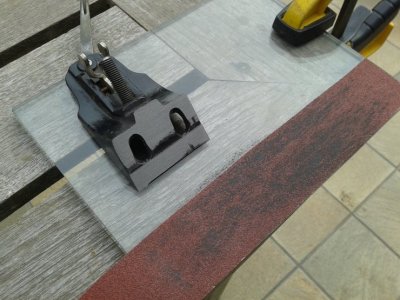

Dat is nog altijd te ruw en niet precies genoeg, dus schuren we het nog beetje bij met grove korrel (denk 80) op glasplaat. De markeringen met stift helpen om je vooruitgang te zien. Dit was het resultaat na paar keer heen en weer schuren:
En na een minuutje of zo krijg je dit:

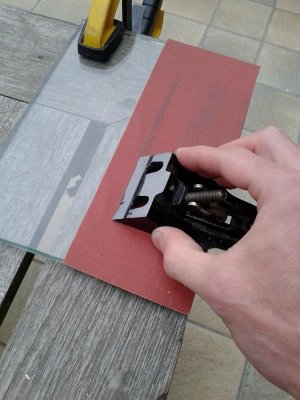

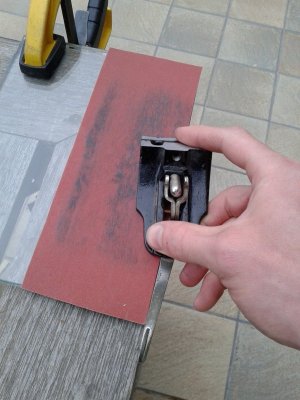

Niet geheel perfect, maar zeker goed genoeg. Terwijl we toch bezig zijn kunnen we gelijk ook de andere kant van de kikker vlakken. Hiervoor heb ik gewisseld naar een fijnere korrel (220) omdat dit meestal al behoorlijk vlak is. Schuren lukt niet in 1 keer omdat de laterale hendel en Y-vormig dingetje in de weg zitten. Daarom schuur ik eerst paar in de breedte heen en weer:
Daarna nog paar keer in de lengte langs beide zijden:

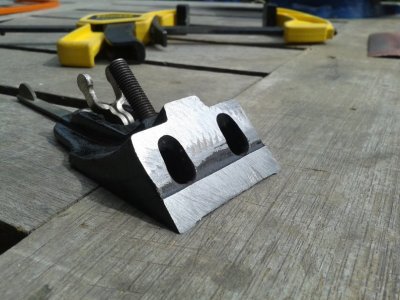

Je bent klaar als het oppervlak mooi glimt:
Merk op dat de bovenkant nog niet glimt, maar er is al meer dan voldoende steunvlak voor de schaafbeitel.

Het metaalbewerkingsdeel zit erop. Wordt vervolgd...


BossyRangs

Post veel
30 nov 2015
1.281
147
Torhout, België

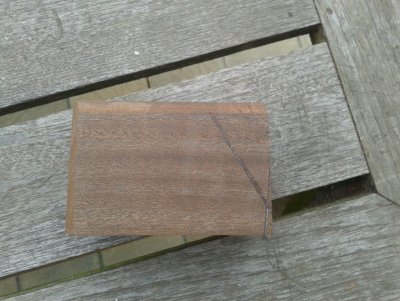

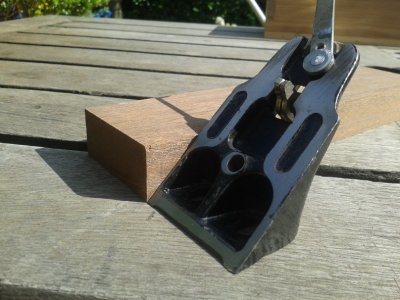

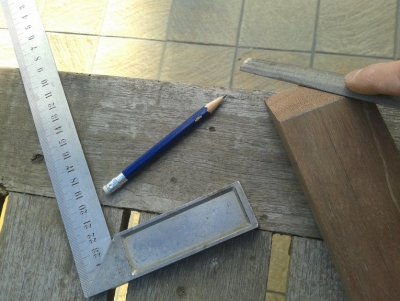

Vorige keer hadden we dus de kikker onder handen genomen. Die zet je nu bij het achterste stuk (is 22 mm hoog trouwens) en je markeert de hoek:

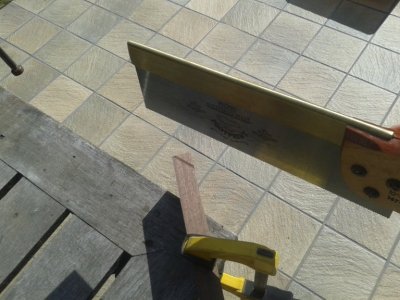

Die hoek zaag je nu mooi langs de lijn af. Ik heb het afgetekend met mesje, en dan met beitel kleine inkeping gemaakt om het zagen te vergemakkelijken:
Dan heb je een ruw gezaagd oppervlak. Op die helling zal de schaafbeitel rusten, dus het moet precies in lijn liggen met de kikker. Daarom heb ik het verfijnd met een vijl:

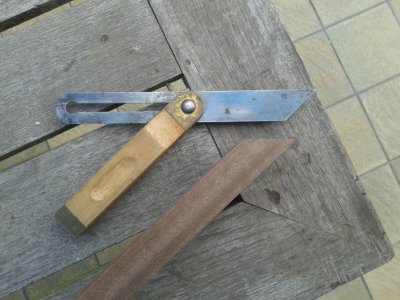

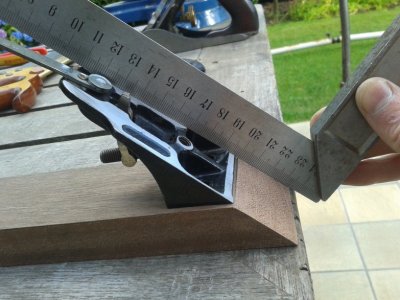

Een zweihaak ingesteld met behulp van de kikker wil hier wel helpen bij het controleren van de hoek:

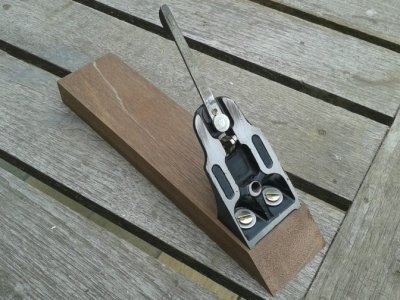

Hou beide tegen het licht, en zo weet je waar je nog wat verder moet vijlen. Als het goed is, monteer je de kikker met 2 dikke houtschroeven (de bouten van de kapotte schaaf kun je niet meer gebruiken):

Laatst bewerkt:

BossyRangs

Post veel
30 nov 2015
1.281
147
Torhout, België

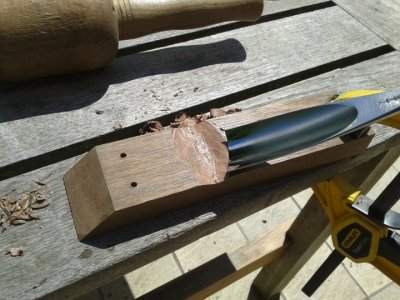

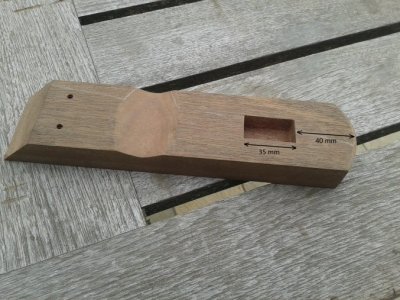

Nu schroeven we tijdelijk de kikker er terug af, om het achterste stuk verder vorm te geven. Om het instelwieltje gemakkelijk te kunnen draaien heb ik een kuiltje gemaakt:
Daarna ook een gat gemaakt om een handvat in te brengen, en de achterkant afgerond:
Dit was het weer voor vandaag.


BossyRangs

Post veel
30 nov 2015
1.281
147
Torhout, België

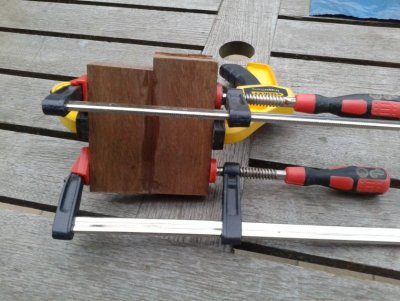

Hier ben ik weer. Bij het op maat zagen van het meranti balkje had ik overschot, dus dat heb ik in 2 gezaagd en aan elkaar gelijmd:

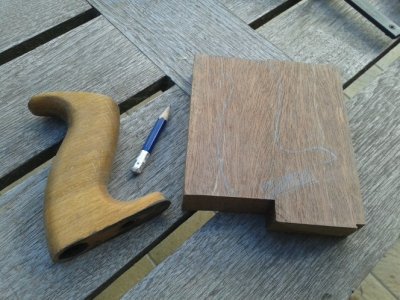

Hieruit maken we het handvat. Als patroon heb ik het handvat van een Stanley gebruikt. Je zou natuurlijk dit handvat kunnen recupereren, maar ik wou er 1 die nooit meer zou loskomen, met een pen- en gatverbinding.

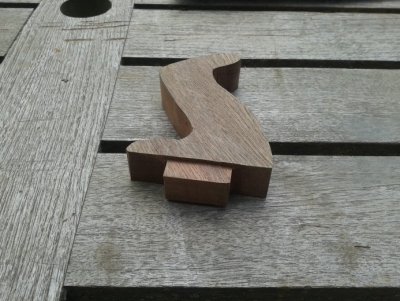

Na uitzagen met de decoupeerzaag en pen op dikte maken:

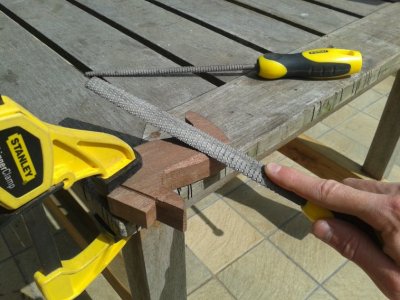

Daarna verder vorm geven met houtrasp:

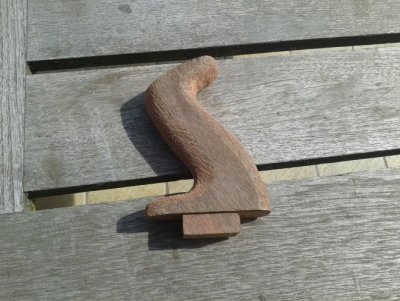

Ziet er dan behoorlijk ruw uit:

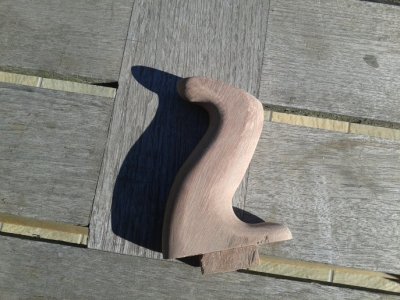

Na wat verfijnen met vijl en schuurpapier ziet het handvat er al pak gladder uit:

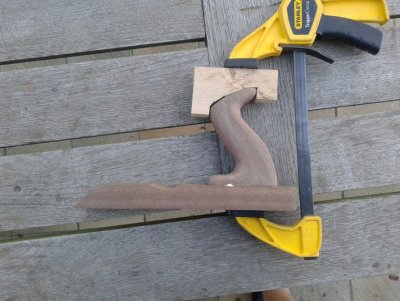

Tijd om het te lijmen in het achterste deel van de schaaf:
Om het goed te kunnen klemmen, zaag je best een reststukje in de juiste vorm.

Later meer.


BossyRangs

Post veel
30 nov 2015
1.281
147
Torhout, België

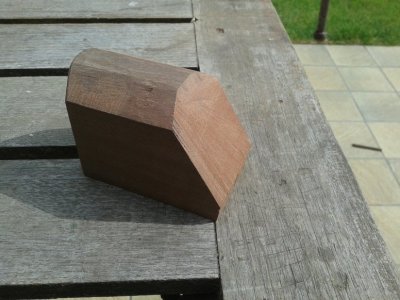

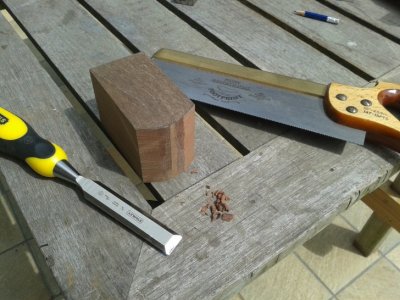

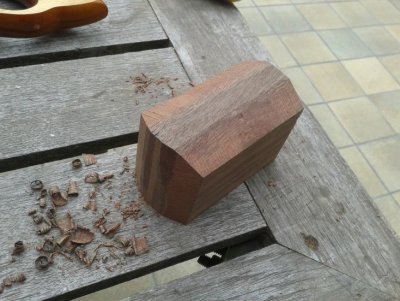

Nu rest ons nog de voorkant en zijkanten van onze schaaf vorm te geven. Eerst benader ik de ronde vormen met een kapzaag en steek ik de hoekjes af met een scherpe beitel:
De 2 te zagen hoeken zijn 60 en 95°:

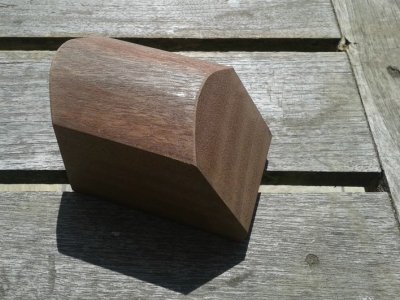

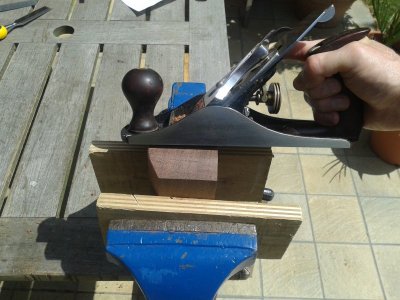

Nu zijn de zaagsnedes nog wat ruw, dus heb ik ze verder glad gemaakt met een nr.4:

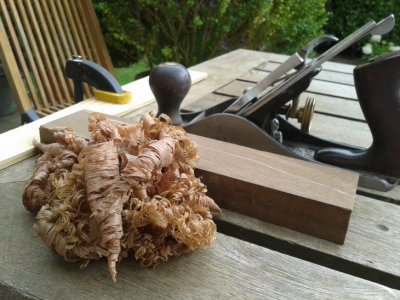

Dit ging heel goed, ondanks het feit dat er veel kops hout te schaven viel. De truuk is om de schaafbeitel niet te diep in te stellen en hij moet net geslepen zijn. De meranti liet zich goed schaven, dus dat zal ook wel een rol gespeeld hebben in het glad resultaat:

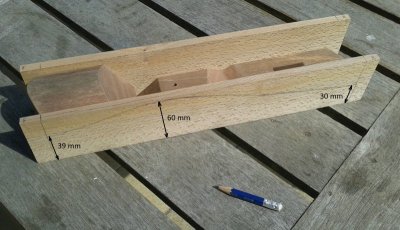

De zijkanten zijn nog ietsje te lang, dus markeer waar je voor- en achterstuk komt (ik hanteer een schaafmond van 3,5mm) en verbind de 3 gemarkeerde hoogtes met een vloeiende lijn:

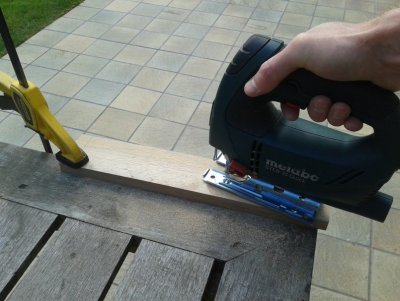

De 2 zijkanten zijn dun genoeg om tegelijkertijd uit te zagen met decoupeerzaag, waardoor ze exact dezelfde vorm hebben:
Nu zijn alle onderdelen af, en is het tijd om de boel te verlijmen. Ik zal jullie niet onnodig lang in spanning laten, dus vanavond al zie je verlijming en eindresultaat.


BossyRangs

Post veel
30 nov 2015
1.281
147
Torhout, België

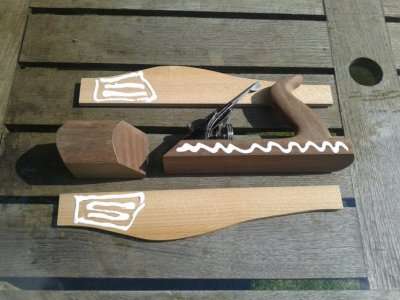

OK, de verlijming dus:

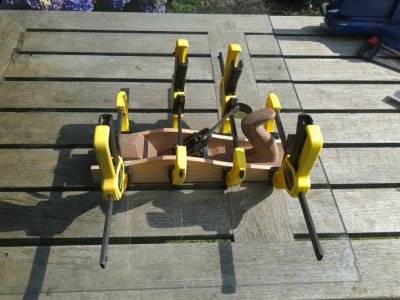

Zoals eerder gezegd probeer ik een schaafmond van 3,5 mm te houden. Dit is ietsje minder dan een Stanley, maar beter te smal dan te breed. Dan kun je het nog altijd breder vijlen indien nodig. De lijm heb ik mooi opengesmeerd met de vinger. Daarna 2 klemmen op voor- en achterkant en zorgen dat er niets verschuift. Dan nog eens 2 klemmen erop:


Merk op dat ik een glasplaat gelegd heb omdat ik dacht dat de onderdelen dan mooi in 1 vlak zouden liggen. Niet dus :) Maar gelukkig scheelt het allemaal niet veel, dus die glasplaat kwam toch nog van pas om de zool te vlakken:


Daarna ook nog eens met fijnere korrel en alle scherpe kantjes worden meteen ook afgerond:


Dan ziet de zool er zo uit:

De schaafmond is er ietsje wijder door geworden, dus gelukkig hadden we wat marge gerekend.

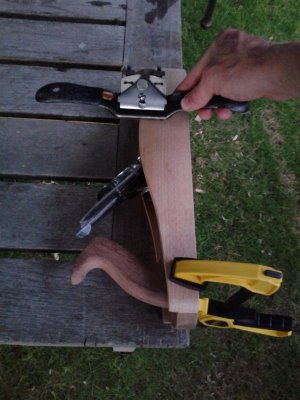

Ten slotte heb ik de zijkanten nog een afschuining gegeven met een spookschaafje:

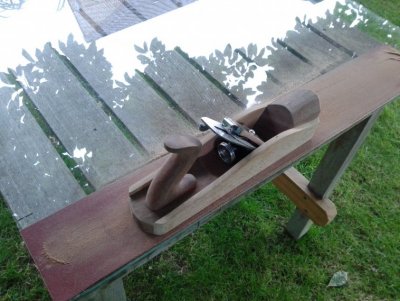

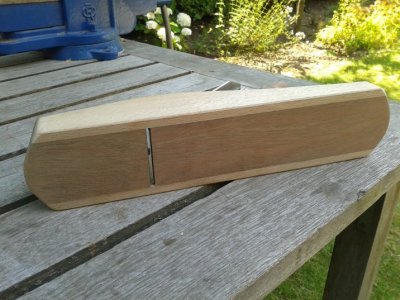

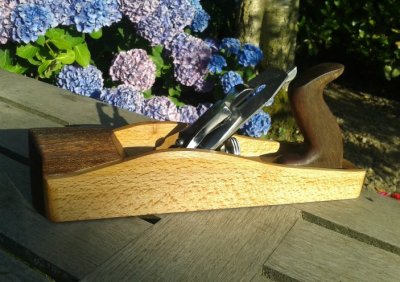

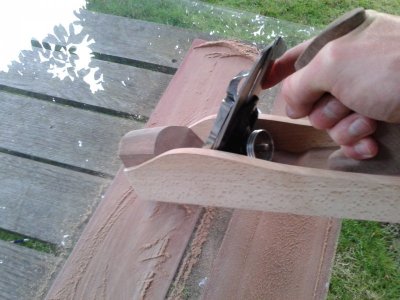

En dit is dan het finale resultaat, met een tungolie afwerking:

(tromgeroffel)
