Na een tijdje in stilte meelezen (en leren) vind ik het wel leuk om mijn eigen klussen ook te delen.
In onze kluswoning heb ik de afgelopen tijd een aantal projecten afgerond. Hier een resumé.
Door mijn achtergrond lukt het om alles digitaal te ontwerpen en voor CNC voor te bereiden, dus dat zie je terug in de manier van werken.

Slaapkamerkast
basis: MDF
zichtwerk: Populieren-multiplex 18mm
scharnieren: Blum, alles weggewerkt en met greeploze deuren.

Ontwerp;
Slaapkamerkast iso.jpgSlaapkamerkast plg.jpg

Resultaat;

slaapkamer-kast.jpg slaapkamer-kast deur.jpg slaapkamer-kast closeup.jpg

Laatst bewerkt:

martinus86

Nieuw lid
30 mrt 2019
13
11
Kinderkamer/Commode-meubel
basis: berkenmultiplex
blad: berkenmultiplex met HPL

Ontwerp:

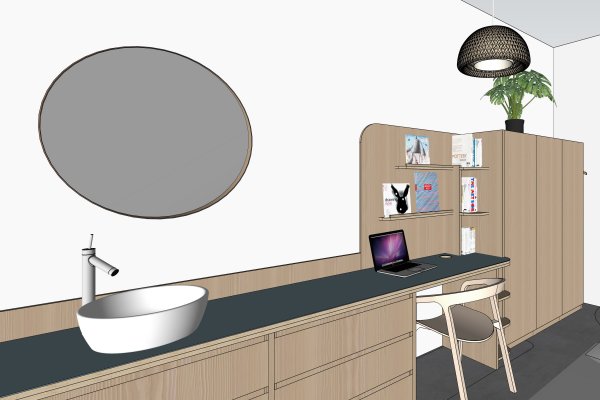

Bekijk bijlage babykamer-tekening.JPG babykamer-3d.JPG

leuk detail: het meubel is zo ontworpen dat de kasten kunnen weggeschoven en een bureau kan worden gecreëerd. Ook de commode is demontabel én 90 graden draaibaar.
Ook is het meubel met CNC zodanig voorbereid dat alles in elkaar schuift en geen schroef of lijmverbindingen nodig zijn. Enkel het blad is extra gefixeerd.

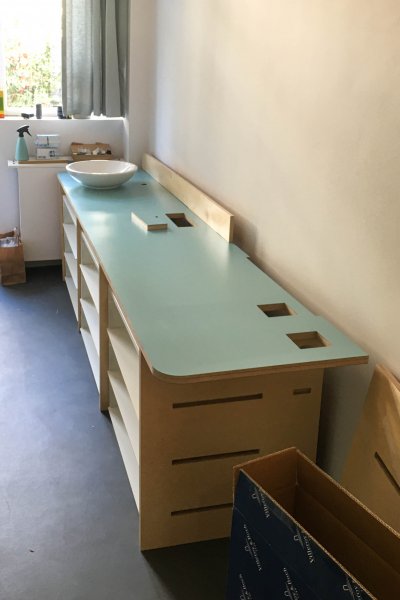

Work in progress:
babykamer WIP.jpg babykamer detail goot.jpg

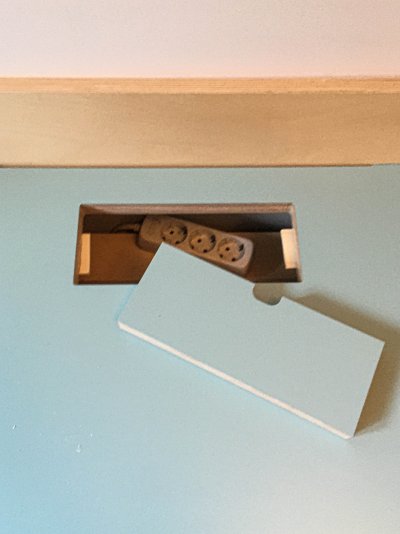

De 'luiken' in het blad geven toegang tot een elektra-goot die achter de kasten door loopt.

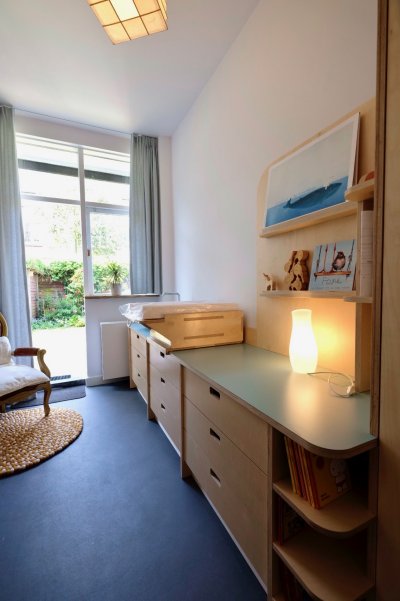

Resultaat:

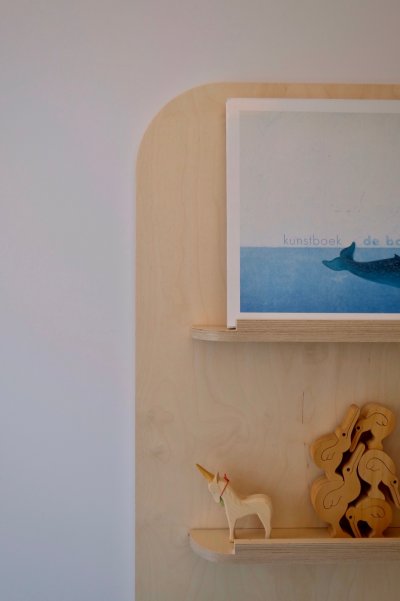

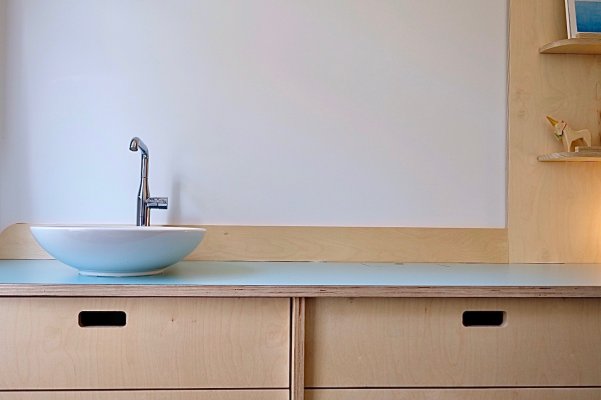

babykamer-commode.JPG babykamer-detail.JPG babykamer-detail2.JPG

Laatst bewerkt:
  • Leuk
Waarderingen: jaap

martinus86

Nieuw lid
30 mrt 2019
13
11
Radiatorombouw:

constructie: vuren
blad: eiken gevingerlast
latten: eiken geschaafd

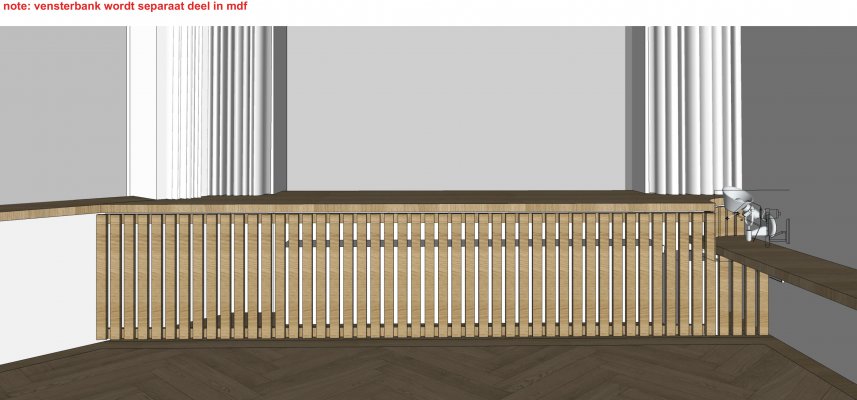

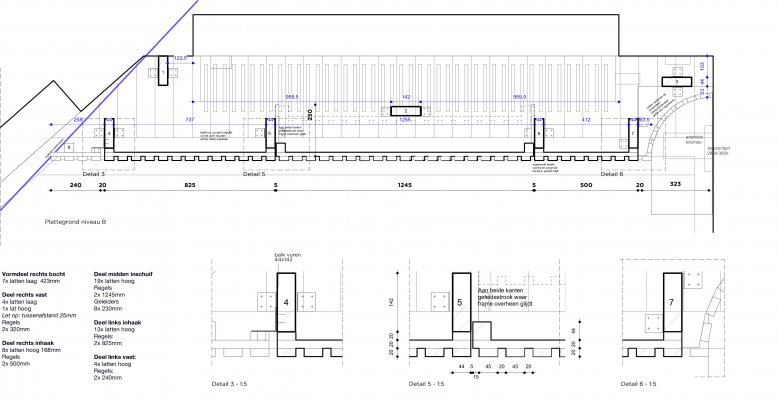

Ontwerp:
De ombouw is zo ontworpen dat niet enkel de radiator erin zit, maar ook alle audio- en internetapparatuur, en overige rommeltjes die onze woonkamer ontsierden.

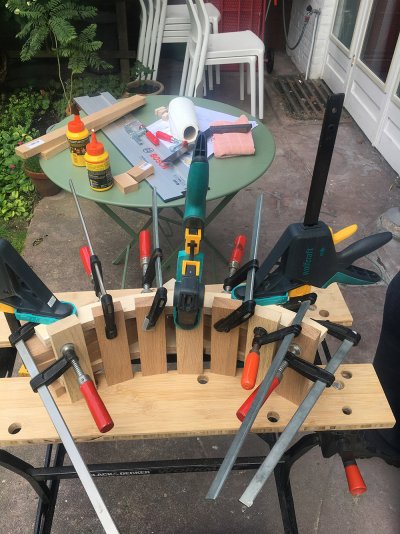

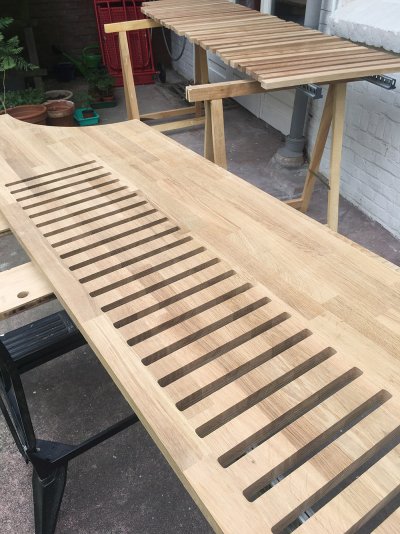

Work in progres:

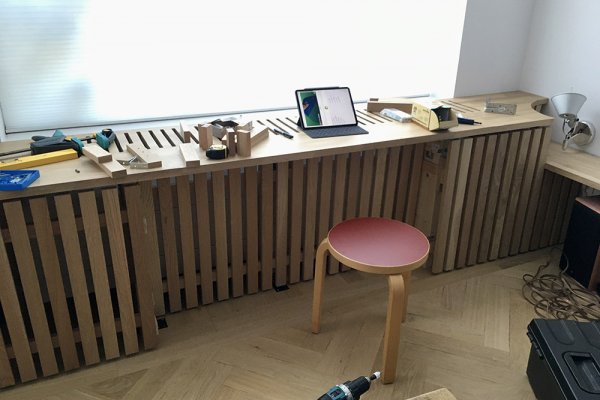

radiatorombouw-wip.JPG radiatorombouw-wip3.JPG

Op deze foto een leuk detail: een deel van de ombouw kan inschuiven zodat een (kinder)zitplek ontstaat.

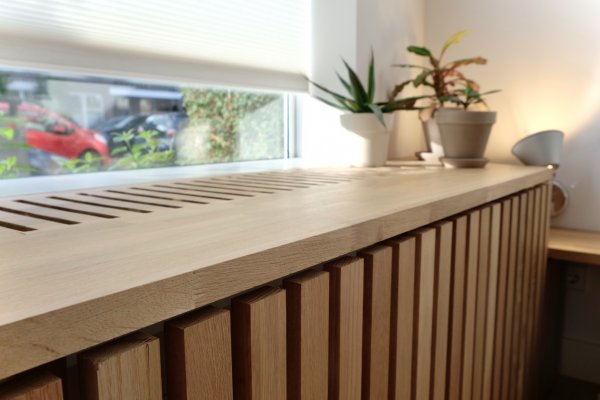

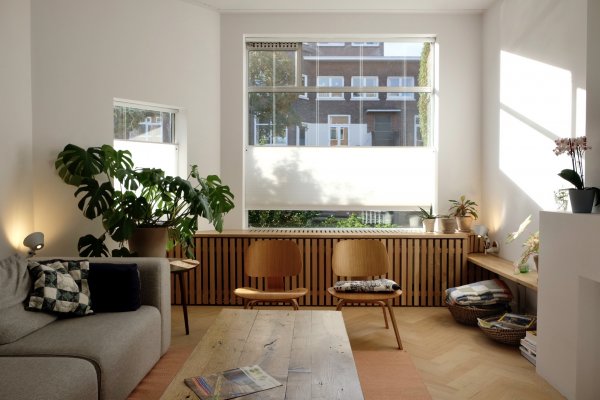

Resultaat:

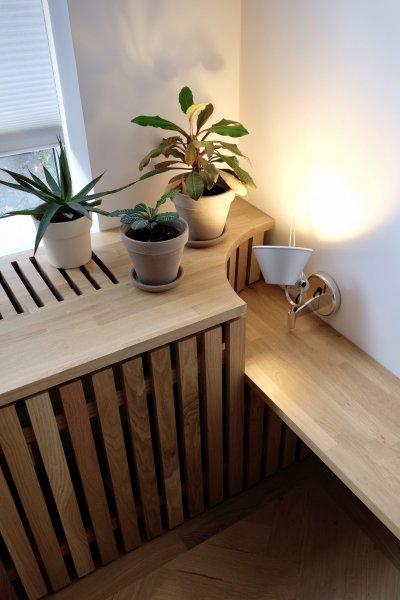

woonkamer-ombouw-detail hoek.jpg


martinus86

Nieuw lid
30 mrt 2019
13
11
Dit is zeker een hobby, zelfs de eerste keer dat ik me aan meubelontwerp heb gewaagd.
Ik ben architect en kom qua tekenwerk dus een eind, alleen het fijne werk met mijn handen was wel nieuw.

Het leuke van deze projecten was ook dat het soms aardig puzzelen was om binnen de mogelijkheden van de CNC-techniek te blijven. De platen zijn soms meer dan 3m lang en daarmee maar ten dele binnen het freesbereik van de tafels hier in de buurt. In die gevallen werd het dus een combinatie van zaag- en freeswerk, en vervolgens was het hopen dat ik niet teveel tekenfoutjes had gemaakt :)


martinus86

Nieuw lid
30 mrt 2019
13
11
dit is een inliggende deur met een stootrand achter ?

Bekijk bijlage 92535
Nee dit is een half opliggend scharnier. Zie ook detail 4.
De kast bestaat in principe uit 6 losse kastdelen, waartussen de platen populierenMP zijn gelegd (ik hou van streepjes). Ze kunnen bij een evt verhuizing dus ook makkelijk gedemonteerd mocht dat nodig zijn.
De deuren vallen tegen de MDF aan.

Materiaaleconomisch is dat trouwens zeker niet de meest voordelige oplossing, maar ik twijfelde of ik de deuren inliggend wel strak erin zou kunnen krijgen. Door overal een ruime marge te nemen vallen afwijkingen minder op.


ZotVanHout

Post veel
8 jan 2016
1.146
197
Klein-Brabant, Vlaanderen
Het leuke van deze projecten was ook dat het soms aardig puzzelen was om binnen de mogelijkheden van de CNC-techniek te blijven.
mag ik weten welk tekenpakket je hiervoor gebruikt hebt ?

dit is een half opliggend scharnier. Zie ook detail 4.
hm, een nieuw idee om kasten te ontwerpen
voor de slaapkamer heb je mpx populier gebruikt
voor de kinderkamer mpx berk
toevallig verschil ?
(om het voor de collega's duidelijker te maken heb ik detail 4 opgehaald)



martinus86

Nieuw lid
30 mrt 2019
13
11
mag ik weten welk tekenpakket je hiervoor gebruikt hebt ?


hm, een nieuw idee om kasten te ontwerpen
voor de slaapkamer heb je mpx populier gebruikt
voor de kinderkamer mpx berk
toevallig verschil ?

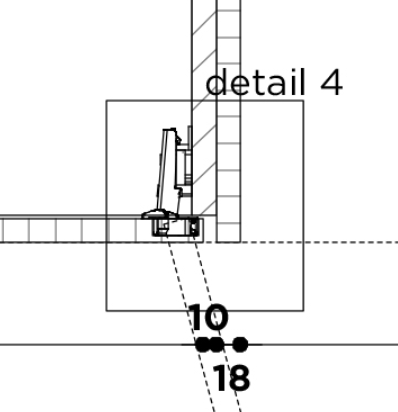

(om het voor de collega's duidelijker te maken heb ik detail 4 opgehaald)

Bekijk bijlage 92588

Alles is uitgewerkt in 2d in Vectorworks, niet in 3d dus dat hield de spanning erin.
De impressies komen uit sketchup, daarmee is een ontwerp vlot te testen.

En inderdaad een verschil in houtsoort. Voor de slaapkamerkast heb ik populieren gekozen ivm de lichte kleur en geringe tekening. Uiteindelijk besloten om dat in de kinderkamer niet te doen.
PopulierenMP is licht maar ook erg zacht. De grote oppervlaktes (deuren) trokken na het lakken soms een tikkie scheluw en voelen wat kwetsbaar. Ook zie je dat de snede niet overal superstrak is maar dat een tussenlaag zo nu en dan af wil brokkelen. Berken is wat dat betreft een stuk robuuster, en geeft me het gevoel dat ik zo nodig meer kan corrigeren.

Tot slot nog; de samenstelling uit losse mdf-elementen vond ik erg prettig werken. Elk deel kon ik zo elders maken waardoor ik op de slaapkamer enkel nog hoefde te monteren en geen rotzooi hoefde te maken. In principe doe je bij het plaatsen van een keuken niet anders.
De scharnieren waren hier nog het meest complex, doordat ik overal een gelijke ruimte rondom wou behouden plus exact gelijke deurafmetingen wou hebben. Dat wordt nu allemaal gecorrigeerd dmv montageplaatjes met verschillende diktes. Op de site van blum is daarvoor wel een mooie productgenerator te vinden, incl cad-tekeningen van de scharnieren.

  • Geweldig
Waarderingen: ZotVanHout

Musicus

Actieve deelnemer
4 sep 2019
151
40
Ulvenhout
Wauw dat ziet er mooi uit!
Wat van de slaapkamerkast is eigenlijk van MDF? Dat kan ik niet zien op de tekening en foto's.
Heb je de multiplex deuren ook afgewerkt met lak of olie oid?


martinus86

Nieuw lid
30 mrt 2019
13
11
Wauw dat ziet er mooi uit!
Wat van de slaapkamerkast is eigenlijk van MDF? Dat kan ik niet zien op de tekening en foto's.
Heb je de multiplex deuren ook afgewerkt met lak of olie oid?
Mdf is het achterwerk dat niet zichtbaar is behalve bij de aanslag van de deur, in de details is het de diagonale arcering.

Alle hout (ook het eiken) is 3 keer gelakt, kleurloos en mat.
Uitzondering is trouwens het mdf want daar zit lakdraag op, en dat vond ik qua afwerking prima voor de binnenkant. Alleen de kopse kanten zijn daarvan geverfd.
