Naar aanleiding van het Github verhaal heb ik eerst maar eens de diverse informatie over de modulaire kast uit de projecten draad losgeweekt en op een rijtje gezet. Ik heb de lijst ook aangevuld met andere dingen die ik daarover in het hoofd heb en jullie hebben vast nog veel meer.
De tekst is in Markdown formaat omdat dit is wat github gebruikt. Hier is een markdown "cheatsheet" om te zien hoe je het gebruikt. Het is eigelijk gewoon platte tekst me wat franje. Dillinger is een on-line markdown editor waarin je de tekst hieronder kunt plakken en dan zie je daarnaast het geheel in HTML opmaak.
In het verhaal heb ik dingen open gelaten en me dingen afgevraagd. Ik heb een idee hoe een module in een tekening gevat kan worden, maar daarvoor moet ik eerst het hoofd leeg hebben (niet alleen van de verkoudheid). Ik denk dat we de tekening(en) als een soort poster kunnen vorm geven m.b.v. Inkscape.
Het idee van dit verhaal hieronder is dat het als een soort leiddraad op github komt te staan.
---%<------%<------%<---
# Module600

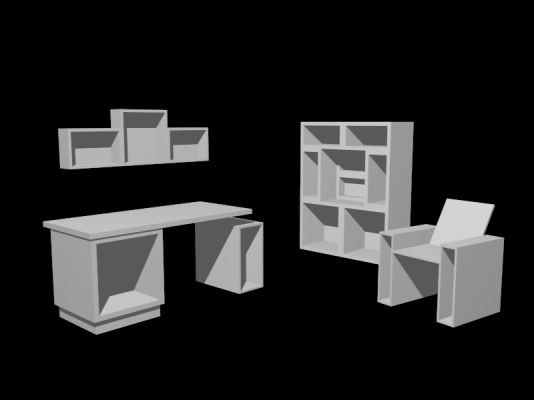

Het doel is om modules in verschillende afmetingen te ontwerpen die stapelbaar zijn tot een kast-achtig meubelstuk.
## Definitie
Lengte
: de afmeting van de voorkant die op de grond staat.
Hoogte
: de afmeting van de voorkant die omhoog gaat.
Diepte
: de afstand van de voorkant tot de achterkant.
## Uitgangspunt
De basis modulemaat is 60x60x60 cm (l,h,d). Dit wil niet zeggen dat de module met de buitenmaten 600 x 600 x 600 mm gemaakt "moet" worden, maar de basismodule dient voornamelijk om er andere formaten van af te leiden.
Om de modules stapelbaar of beter, intergreerbaar, te houden is het uitgangspunt altijd de buitenmaat. De keuze van de wanddikte is vrij en onafhankelijk van de afmetingen (zolang het niet instort).
De basismodule kan in stappen van 1/4 * basismodulemaat (= 15 cm) in alle richtingen verkleind (of vergroot) worden. Dit levert 60, 45, 30 of 15cm op voor de lengte, hoogte of diepte. Dit kan op alle mogelijke manieren gecombineerd worden.
## Overwegingen
Niet alle hout komt in de zelfde maten. Met name bij het gebruik van massief hout heeft men de volledige vrijheid in het kiezen van de houtdikte bij een module. Bij plaatmateriaal gaat het in stappen, maar de keuze daarbinnen is vrij.
De keuze van de verbinding van de korpusdelen van een module is ook vrij. Bij massiefhout kiest men misschien voor zwalustaarten, bij MDF misschien voor verstek.
### Tekening, bemating
Door de vrije keuze van de wanddikte is het niet goed mogelijk om met een enkele bouwtekening voor een module te komen. Ook zal de exacte tekening afhankelijk zijn van de gekozen verbinding. Bij een stompe verbinding zullen de staanders van het karkas de module maat hebben, de liggers zijn echter de modulemaat minus 2x de wanddikte. Bij een 45° verstekverbinding, of zwaluwstaarten, zijn alle planken gelijk aan de module maat.

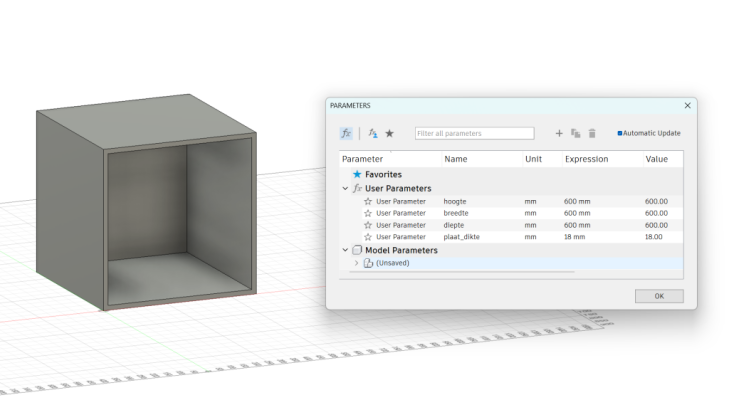

Wat wel mogelijk is, is om op basis van een aantal gegevens (parameters) andere gegevens af te leiden. Dat zijn allemaal rekensommetjes, zoals die hierboven voor het bepalen van de lengte van de liggers op basis van de houtdikte en de moduleafmetingen. Ook de modulemaat is uit te drukken in afgeleide waarden van de basismodule. Een Module (1/4, 1, 1/2) * 600 mm = 150 x 600 x 300 mm (l,h,d) buitenmaat. Dit wordt parametrisch ontwerpen genoemd. Als er een parameter veranderd veranderen alle anderen mee na opnieuw doorrekenen.
De vraag op dit moment, hoe vat je dit in een nog leesbare tekening? Is het zinvol om dit bijvoorbeeld te combineren met een spreadsheet?
### Stapelen, onderlinge bevestiging
- Keilverbinder, Projecten door en voor forummers. , Keilverbinder (KV)
- Deuvel
- Domino
Wat er ook gebruikt wordt, een zal een standaard positie bepaald moeten worden.
### Ophangen
Haaklatten. Is een "raster" van haaklatten op de muur mogelijk met een 15cm interval? In dat geval zijn alle varianten ook op te hangen. (is er een haaklattenstandaard?)
### Modulenaam, nummer
Hierboven werd de afmeting van een module afgeleid van de basismodule. (1/4, 1, 1/2) * 600 mm = 150 x 600 x 300 mm (l,h,d) buitenmaat. De (1/4, 1, 1/2) is ook te schrijven als (1/4, 4/4, 2/4). Nu kunnen we de tellers van de breuken gebruiken om een module te benoemen, de module is een 1/4/2. Een twee/twee/tweetje is 30x30x30cm. Ook modules groter dan de basismodule zijn hiermee te benoemen 4/8/2 = 600 x 1200 x 300 mm
Een 1/4/2 is niet het zelfde als een 4/1/2, ondanks dat ze de zelfde buitenafmetingen hebben. De constructie kan anders zijn omdat bij de stompe verbinding de leggers tussen de staanders geplaats worden, of, bij zwaluwstaarten zitten de staarten in een andere plank.
## Constructie
### Stompe verbinding
Plankafmetingen bij een stompe verbinding:
Bodem, bovenkant
: lengte modulemaat - 2 x dikte zijwand, diepte modulemaat, dikte bodem-bovenkant plank
Zijwanden
: hoogte modulemaat, diepte modulemaat, dikte zijwand
### Sponning
De sponning wordt in de staanders uitgespaard. De sponning is de halve zijwanddikte diep en de breedte is die van de dikte van de boven-bodemplank.
Plankafmetingen bij een sponningverbinding:
Bodem, bovenkant
: lengte modulemaat - dikte zijwand, diepte modulemaat, dikte bodem-bovenkant plank
Zijwanden
: hoogte modulemaat, diepte modulemaat, dikte zijwand
### Tandverbinding
Plankafmetingen bij een tandverbinding:
Bodem, bovenkant
: lengte modulemaat + overmaat, diepte modulemaat, dikte bodem-bovenkant plank
Zijwanden
: hoogte modulemaat + overmaat, diepte modulemaat, dikte zijwand
### Verstek
Plankafmetingen bij een tandverbinding:
Bodem, bovenkant
: lengte modulemaat, diepte modulemaat, dikte bodem-bovenkant plank
Zijwanden
: hoogte modulemaat, diepte modulemaat, dikte zijwand
### Zwalustaart
Plankafmetingen bij een Zwaluwstaartverbinding:
Bodem, bovenkant
: lengte modulemaat + overmaat, diepte modulemaat, dikte bodem-bovenkant plank
Zijwanden
: hoogte modulemaat + overmaat, diepte modulemaat, dikte zijwand
### Achterwand
De achterwand inlaten in een groef op een zodanige afstand van de achterkant dat er nog een haaklat geplaatst kan worden. De keuze van de materiaaldikte is vrij.
## Interieur
Hoe ver gaan met hiervoor dingen definieren?
### Plank
### Lade
### Deur
### Plint (exterieur)
---%<------%<------%<---
De tekst is in Markdown formaat omdat dit is wat github gebruikt. Hier is een markdown "cheatsheet" om te zien hoe je het gebruikt. Het is eigelijk gewoon platte tekst me wat franje. Dillinger is een on-line markdown editor waarin je de tekst hieronder kunt plakken en dan zie je daarnaast het geheel in HTML opmaak.
In het verhaal heb ik dingen open gelaten en me dingen afgevraagd. Ik heb een idee hoe een module in een tekening gevat kan worden, maar daarvoor moet ik eerst het hoofd leeg hebben (niet alleen van de verkoudheid). Ik denk dat we de tekening(en) als een soort poster kunnen vorm geven m.b.v. Inkscape.
Het idee van dit verhaal hieronder is dat het als een soort leiddraad op github komt te staan.
---%<------%<------%<---
# Module600
Het doel is om modules in verschillende afmetingen te ontwerpen die stapelbaar zijn tot een kast-achtig meubelstuk.
## Definitie
Lengte
: de afmeting van de voorkant die op de grond staat.
Hoogte
: de afmeting van de voorkant die omhoog gaat.
Diepte
: de afstand van de voorkant tot de achterkant.
## Uitgangspunt
De basis modulemaat is 60x60x60 cm (l,h,d). Dit wil niet zeggen dat de module met de buitenmaten 600 x 600 x 600 mm gemaakt "moet" worden, maar de basismodule dient voornamelijk om er andere formaten van af te leiden.
Om de modules stapelbaar of beter, intergreerbaar, te houden is het uitgangspunt altijd de buitenmaat. De keuze van de wanddikte is vrij en onafhankelijk van de afmetingen (zolang het niet instort).
De basismodule kan in stappen van 1/4 * basismodulemaat (= 15 cm) in alle richtingen verkleind (of vergroot) worden. Dit levert 60, 45, 30 of 15cm op voor de lengte, hoogte of diepte. Dit kan op alle mogelijke manieren gecombineerd worden.
## Overwegingen
Niet alle hout komt in de zelfde maten. Met name bij het gebruik van massief hout heeft men de volledige vrijheid in het kiezen van de houtdikte bij een module. Bij plaatmateriaal gaat het in stappen, maar de keuze daarbinnen is vrij.
De keuze van de verbinding van de korpusdelen van een module is ook vrij. Bij massiefhout kiest men misschien voor zwalustaarten, bij MDF misschien voor verstek.
### Tekening, bemating
Door de vrije keuze van de wanddikte is het niet goed mogelijk om met een enkele bouwtekening voor een module te komen. Ook zal de exacte tekening afhankelijk zijn van de gekozen verbinding. Bij een stompe verbinding zullen de staanders van het karkas de module maat hebben, de liggers zijn echter de modulemaat minus 2x de wanddikte. Bij een 45° verstekverbinding, of zwaluwstaarten, zijn alle planken gelijk aan de module maat.
Wat wel mogelijk is, is om op basis van een aantal gegevens (parameters) andere gegevens af te leiden. Dat zijn allemaal rekensommetjes, zoals die hierboven voor het bepalen van de lengte van de liggers op basis van de houtdikte en de moduleafmetingen. Ook de modulemaat is uit te drukken in afgeleide waarden van de basismodule. Een Module (1/4, 1, 1/2) * 600 mm = 150 x 600 x 300 mm (l,h,d) buitenmaat. Dit wordt parametrisch ontwerpen genoemd. Als er een parameter veranderd veranderen alle anderen mee na opnieuw doorrekenen.
De vraag op dit moment, hoe vat je dit in een nog leesbare tekening? Is het zinvol om dit bijvoorbeeld te combineren met een spreadsheet?
### Stapelen, onderlinge bevestiging
- Keilverbinder, Projecten door en voor forummers. , Keilverbinder (KV)
- Deuvel
- Domino
Wat er ook gebruikt wordt, een zal een standaard positie bepaald moeten worden.
### Ophangen
Haaklatten. Is een "raster" van haaklatten op de muur mogelijk met een 15cm interval? In dat geval zijn alle varianten ook op te hangen. (is er een haaklattenstandaard?)
### Modulenaam, nummer
Hierboven werd de afmeting van een module afgeleid van de basismodule. (1/4, 1, 1/2) * 600 mm = 150 x 600 x 300 mm (l,h,d) buitenmaat. De (1/4, 1, 1/2) is ook te schrijven als (1/4, 4/4, 2/4). Nu kunnen we de tellers van de breuken gebruiken om een module te benoemen, de module is een 1/4/2. Een twee/twee/tweetje is 30x30x30cm. Ook modules groter dan de basismodule zijn hiermee te benoemen 4/8/2 = 600 x 1200 x 300 mm
Een 1/4/2 is niet het zelfde als een 4/1/2, ondanks dat ze de zelfde buitenafmetingen hebben. De constructie kan anders zijn omdat bij de stompe verbinding de leggers tussen de staanders geplaats worden, of, bij zwaluwstaarten zitten de staarten in een andere plank.
## Constructie
### Stompe verbinding
Plankafmetingen bij een stompe verbinding:
Bodem, bovenkant
: lengte modulemaat - 2 x dikte zijwand, diepte modulemaat, dikte bodem-bovenkant plank
Zijwanden
: hoogte modulemaat, diepte modulemaat, dikte zijwand
### Sponning
De sponning wordt in de staanders uitgespaard. De sponning is de halve zijwanddikte diep en de breedte is die van de dikte van de boven-bodemplank.
Plankafmetingen bij een sponningverbinding:
Bodem, bovenkant
: lengte modulemaat - dikte zijwand, diepte modulemaat, dikte bodem-bovenkant plank
Zijwanden
: hoogte modulemaat, diepte modulemaat, dikte zijwand
### Tandverbinding
Plankafmetingen bij een tandverbinding:
Bodem, bovenkant
: lengte modulemaat + overmaat, diepte modulemaat, dikte bodem-bovenkant plank
Zijwanden
: hoogte modulemaat + overmaat, diepte modulemaat, dikte zijwand
### Verstek
Plankafmetingen bij een tandverbinding:
Bodem, bovenkant
: lengte modulemaat, diepte modulemaat, dikte bodem-bovenkant plank
Zijwanden
: hoogte modulemaat, diepte modulemaat, dikte zijwand
### Zwalustaart
Plankafmetingen bij een Zwaluwstaartverbinding:
Bodem, bovenkant
: lengte modulemaat + overmaat, diepte modulemaat, dikte bodem-bovenkant plank
Zijwanden
: hoogte modulemaat + overmaat, diepte modulemaat, dikte zijwand
### Achterwand
De achterwand inlaten in een groef op een zodanige afstand van de achterkant dat er nog een haaklat geplaatst kan worden. De keuze van de materiaaldikte is vrij.
## Interieur
Hoe ver gaan met hiervoor dingen definieren?
### Plank
### Lade
### Deur
### Plint (exterieur)
---%<------%<------%<---
