japanse houtverbinding

[Handtools only]

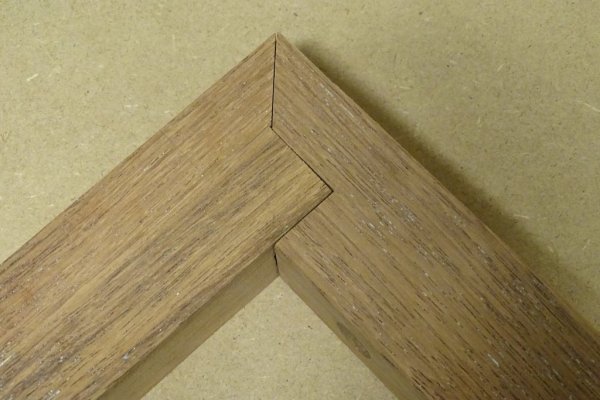

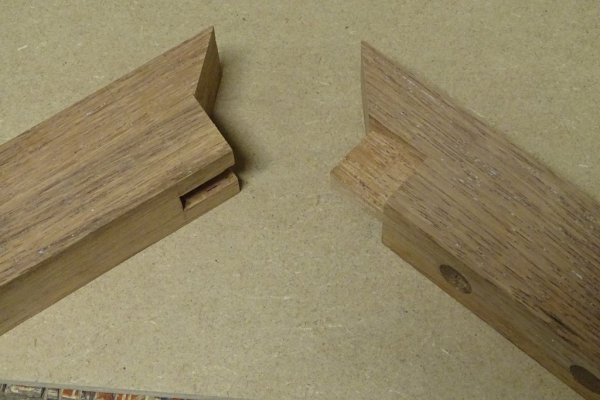

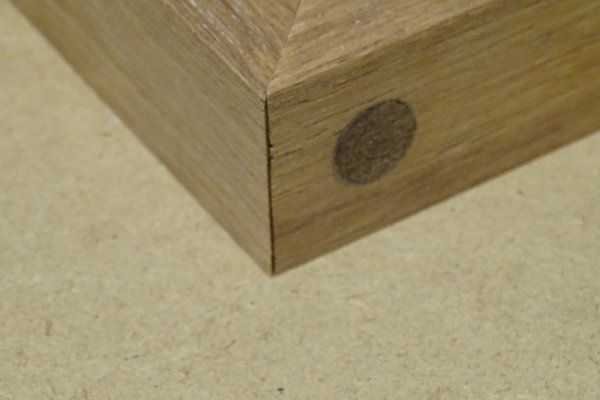

Heb even snel een poging gewaagd om een japanse verbinding te maken(kane tsugi).
Had 2 afvalstukjes gepakt,welke niet perfect zijn en heb de verbinding afgetekend.
Omdat er wat verschil zit in de maten van de 2 stukjes is het nog niet goed,denk ik.
Bij de volgende poging neem ik goed hout en neem ik de tijd.
Fouten mag je ook laten zien.



[thomasz]

Welke fouten?



[Handtools only]

Welke fouten?

perfectie!!



[thomasz]

perfectie!!

Die Japanse meesters konden het allereerste keer meteen perfect, ha,ha.
Alleen oefening baart perfecte verbindingen.



[Handtools only]

Ja,dat is zeker.
Dit was de eerste poging op deze verbinding.



[Wim Kluck]

Ik vind er niet zoveel mis aan. Als ik die foto's zie van japanse meesters dan denk ik moet je niet met pensioen. Zijn meestal oudere heren. Die hebben dus de tijd en vele jaren ervaring. Bovendien zijn deze rare jongens meestal maar bekwaam in een ding. Desalniettemin vind ik ze uiterst kundig. Ik kan er niet aan tippen.



[Handtools only]

Ik denk,waarom maken die japanners niet gewoon pen en gatverbindingen.
Maar deze verbindingen zijn onstaan om ze in elkaar te zetten zonder lijm,
zodat je ze ook weer uit elkaar kan halen.Dit zijn vaak prachtige maar moeilijk te maken verbindingen.



[mathieu]

Ik denk,waarom maken die japanners niet gewoon pen en gatverbindingen.
Maar deze verbindingen zijn onstaan om ze in elkaar te zetten zonder lijm,
zodat je ze ook weer uit elkaar kan halen.Dit zijn vaak prachtige maar moeilijk te maken verbindingen.

Ik heb ooit gelezen dat deze complexe verbindingen waren om kunde en meesterschap te demonstreren



[Handtools only]

Dan moet ik nog even oefenen



[jelmer]

Fouten mag je ook laten zien.

Dan zal ik er ook "snel even een poging wagen" zoals jij dat deed. Dan zie je pas fouten

Ik vind dit er heel kundig uitzien!



[knotwilg]

Ik moet de meester nog zien die deze "fouten" exact na doet.



[Risikoos]

Ik vind het een knap staaltje houtbewerken. Gaat nog lang duren voordat ik daar ook maar in de buurt kom.

Om even een andere kijk op de zogenamde foutjes te geven. Houtbewerken is (in elk geval in het getoonde werk) vooral het verwijderen van materiaal. Van daaruit is iets pas een foutje als er ergens teveel materiaal weg is gehaald. Tot die tijd is het nog niet af.
Gezien de proefstukjes niet snel te kort zullen zijn, en uitgaande van het streven naar volledige aansluiting. Een prachtige verbinding die gewoon nog 'even' een beetje finetuning nodig heeft.

Daarbij, als je het al foutjes kunt noemen, perfectie is een richting, geen eindbestemming. (Ik trap er zelf ook vaak genoeg in.)

Oh en dat werkje is nauwkeuriger dan menig CnC machine betrouwbaar kan halen. Daar mag je best trots op zijn!



[Handtools only]

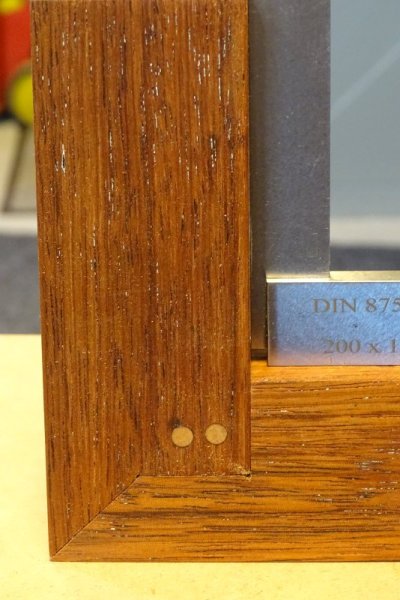

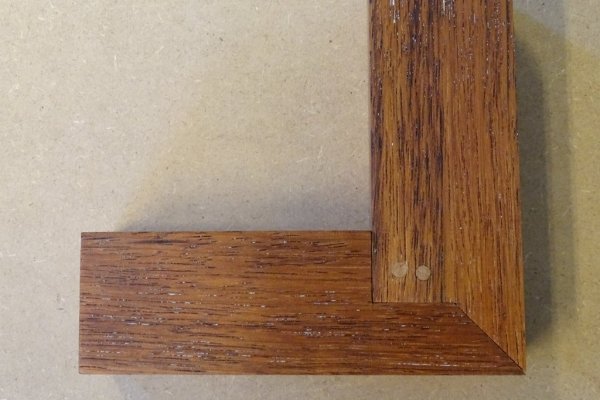

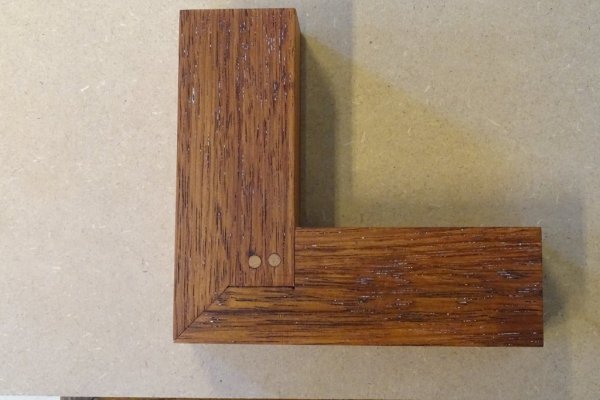

Heb even geprobeerd om het wat te fine tunen,maar omdat het hout niet rondom perfect haaks is(wat ik wist)blijf je altijd zitten met een perfecte aansluiting.Het was meer een ingeving van,ik ga even een japanse verbinding maken.Heb er verder 2 deuvels in gemaakt(normaal is dit een blokje) en het zit muurvast en de hoek is haaks.Dit alles zonder lijm,deuvels eruit tikken en je kan het los trekken.Heb gisteren wat leuk japans speelgoed binnen gekregen en het wordt al een leuke verzameling gereedschap.Nu verder oefenen!!!.



[thomasz]

Verdomd . Ik zie het, zeker 0,1 mm mm uit het lood!
Ha, ha, mooi stukje werk. Aan het eind van de kerstvakantie heb je het onder de knie als je zo doorgaat



[Sven0503]

Gewoon een stukje vakwerk, vind dit soort verbindingen altijd erg fraai om te zien.



[Charel09]

waar haal je je inspiratie uit ?

zelf heb ik het kleine boekje "Wood Joints in classical Japanese Architecture", maar dat nivo is (nog) iets te hoog voor mij



[Handtools only]

Mijn vader zei vroeger altijd tegen mensen,wat die jongen ziet met zijn ogen dat kan hij maken met zijn handen.Daarmee wil ik zeggen dat als ik iets zie wat ik mooi vindt dat ik dat wil proberen na te maken.
Verder haal ik mijn inspiratie uit wat japanse boeken en youtube.Ik merk wel dat er weinig te vinden is over het aftekenen van deze verbindingen en dat maakt het nog moeilijker maar aan de andere kant ook weer interessanter.
Ik vindt de manier van werken van de japanners ook geweldig,met zo weinig mogelijk gereedschap zulke prachtige dingen maken.En het gereedschap is top.



[Bert Vanderveen]

Verder haal ik mijn inspiratie uit wat japanse boeken en youtube.Ik merk wel dat er weinig te vinden is over het aftekenen van deze verbindingen en dat maakt het nog moeilijker maar aan de andere kant ook weer interessanter.

Zoals ik het begrepen heb tekenen ze in Japan alles uit vanuit de middenlijn, die meestal met een inktlijn aangegeven wordt. Vandaar uit wordt met de sashigane (haak) alles uitgezet. Die heeft een vaste breedte (15 mm) en dat is de module waarmee gewerkt wordt. Met de sashigane kan ook perfect een hoek getekend worden. Meubelmakers gebruiken een kortere versie.
Voor het aftekenen werd traditioneel een soort rietpen en inkt (uit de sumitsubo, het hulpmiddel om inktlijnen te slaan) gebruikt, maar tegenwoordig veelal een dunne gelpen (!).
Toshio Odate’s boek 'Japanese Woodworking Tools' is een aardige bron van informatie over gereedschap.
Een heel compleet boek over verbindingen is 'The Complete Japanese Joinery' door Sato & Nakahara, Hartley & Marks Publishers 1987. Veel tekeningen en diagrammen.
Compacter, met foto's en meer een voorbeeldenboek is 'The Art of Japanese Joinery' dppr Kiyosi Seike. Weatherhill 1977. Inmiddels al meer dan 20 keer herdrukt.

Iets waarover ik nog geen duidelijkheid heb is of je nou eerst overdwars inzaagt en als laatste overlangs (rippen dus). Ik zie het ook andersom of willekeurig gebeuren.



[Handtools only]

Zoals ik het begrepen heb tekenen ze in Japan alles uit vanuit de middenlijn, die meestal met een inktlijn aangegeven wordt. Vandaar uit wordt met de sashigane (haak) alles uitgezet. Die heeft een vaste breedte (15 mm) en dat is de module waarmee gewerkt wordt. Met de sashigane kan ook perfect een hoek getekend worden. Meubelmakers gebruiken een kortere versie.
Voor het aftekenen werd traditioneel een soort rietpen en inkt (uit de sumitsubo, het hulpmiddel om inktlijnen te slaan) gebruikt, maar tegenwoordig veelal een dunne gelpen (!).
Toshio Odate’s boek 'Japanese Woodworking Tools' is een aardige bron van informatie over gereedschap.
Een heel compleet boek over verbindingen is 'The Complete Japanese Joinery' door Sato & Nakahara, Hartley & Marks Publishers 1987. Veel tekeningen en diagrammen.
Compacter, met foto's en meer een voorbeeldenboek is 'The Art of Japanese Joinery' dppr Kiyosi Seike. Weatherhill 1977. Inmiddels al meer dan 20 keer herdrukt.

Iets waarover ik nog geen duidelijkheid heb is of je nou eerst overdwars inzaagt en als laatste overlangs (rippen dus). Ik zie het ook andersom of willekeurig gebeuren.

Kijk, dat vanuit het midden aftekenen kan wel eens een goede tip zijn(ga ik proberen).
De boeken die je beschrijft heb ik ook.
En volgens mij met de manier van werken lijkt me hoe niet echt belangrijk.
De ervaring gaat het leren.



[Efvee]

Een mooi overzicht van een aantal verbindingen. Fotootje samenstelling, fotootje stukjes los, exploded view tekeningetje.
Vraagt wel dat je ingeschreven bent bij issuu.

Craftsmanship Through Joinery | Architecture Thesis | Andreas Fornemark

Fifth year thesis project per fulfillment for the degree Bachelor of Architecture at Auburn University College of Architecture, Design and Construction. A study of craftsmanship and Japanese tradition, and it’s application to a contemporary architecture project in Aoyama district in Tokyo.

issuu.com
