Info gezocht over renovatie schuivend onder en boven raam

Athanor

Moderator
6 dec 2015
2.342
513
Leeuwarden
Curieus dat deze ook bestaan:cool: de foto verheldert veel. Dat verklaart voor mij ook de benaming zakraam…..

Volgens mij is de constructie goed af te leiden uit het dubbele raam, sponning, contragewicht over wieltje en een sparing voor het gewicht en je bent een heel eind.

Fons


Mariekevd

Nieuw lid
21 jun 2021
11
0
Randstad

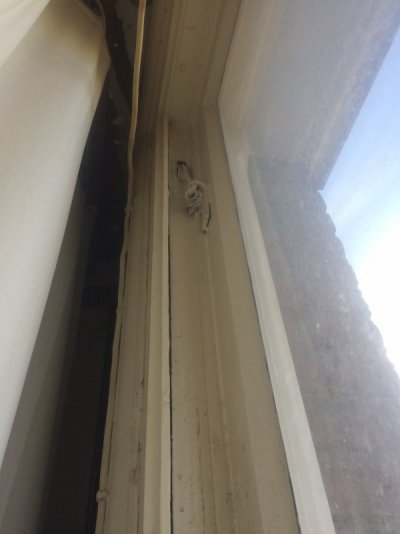

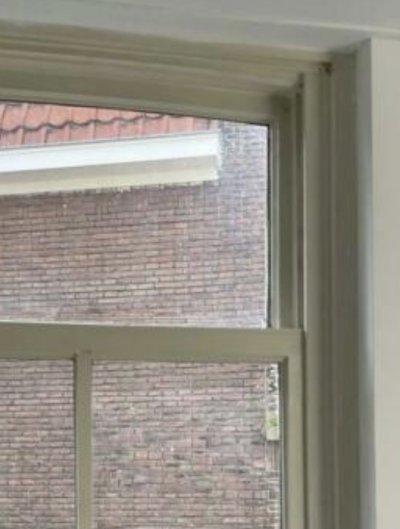

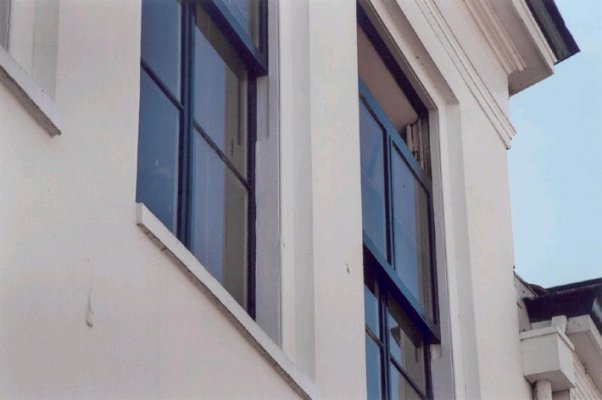

Ik heb een vast bovenlicht dat volgens mij ooit een zakraam is geweest maar ik weet het niet zeker. Ik kan geen resten van wieltje ofzo zien, maar wel gefreesde sleuven aan de buitenkant.

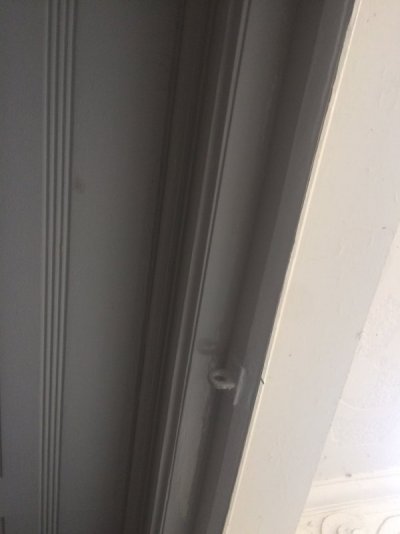

ik vraag me nog af waar in het raamdeel je het touw van het contragewicht dan vastmaakt.


Athanor

Moderator
6 dec 2015
2.342
513
Leeuwarden
Dat moet dan in de ruimte naast de stijlen van het kozijn gebeuren. Mogelijk heb je brede architraven waarachter die ruimt te vinden is. Kijk maar op het filmpje van de dubbele ramen voor verheldering.


Mariekevd

Nieuw lid
21 jun 2021
11
0
Randstad
ik ga het filmpje binnenkort nog een keer goed bekijken. Ik denk dat het touw en het wieltje dan scheef komen te zitten? Die zitten nl aan de binnenzijde van het bovenlicht, recht boven het schuifraam eronder.


Athanor

Moderator
6 dec 2015
2.342
513
Leeuwarden
Die indruk heb ik ook van de foto die je meestuurde, alleen zal die voor het binnenste schuifraam bedoeld zijn, dan heb je een combinatie van een schuifraam onder en een zakraam boven…….

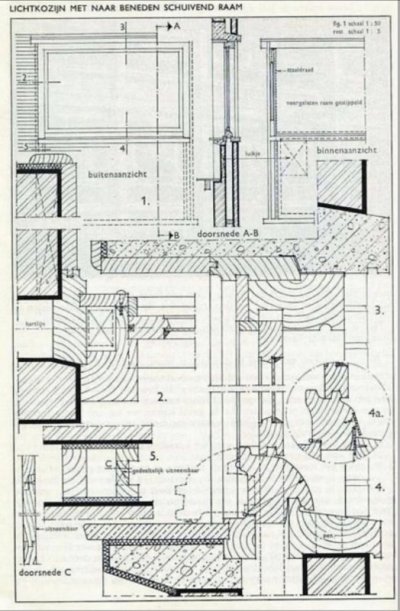

Van deze site heb ik onderstaande foto die op detail 2 (doorsnede stijl) laat zien wat de bedoeling is.

Mooi topic, steek ik een hoop van op!



usernaamvergeten

Actieve deelnemer
1 mrt 2013
538
1

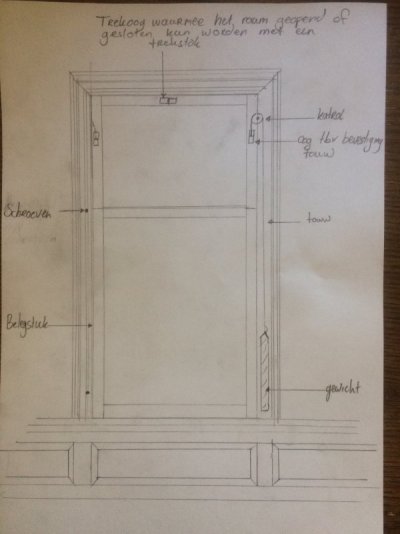

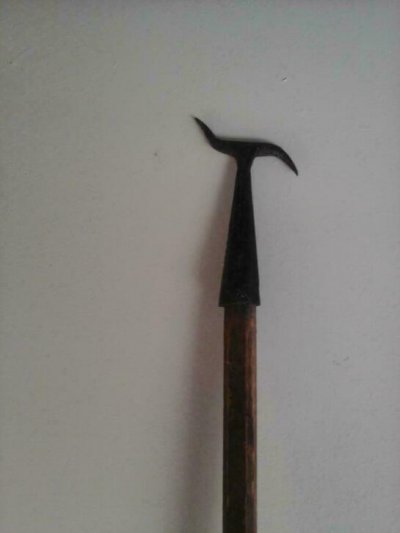

De werking van een bovenraam is vrijwel gelijk aan dat van een onderraam, met als verschil dat het gewicht in tegengestelde richting schuift en er extra beslag op het bovenraam aangebracht dient te worden. Aan weerszijden een oog om het touw aan te bevestigen, deze bevestig je aan de raamgewichten. Aan de bovenkant in het midden moet je een trekoog bevestigen, dan kan je met een trekstok het raam open en dichtschuiven. Ik heb een tekening en wat foto's bijgevoegd om het een en ander te verduidelijken.
