houten schroefdraad zelf maken

[hans81]

hoi allemaal,

ik ben al enkele weken bezig om een houten werkbank te maken naar een ontwerp van Christopher Schwarz. Ik ben een aardig eind op weg, maar zit al een tijdje na te denken over hoe ik de bankschroef ga maken: ik wil mij aan het ontwerp houden, het wordt dus een "leg vise", een verticale bankschroef. Ik wil hem zo eenvoudig mogelijk maken en volledig met handgereedschap bouwen. Het idee van een houten schroefdraad spreekt mij aan, omdat ik dan ook dit onderdeel geheel in eigen beheer kan maken. Een stalen schroefdraadset is natuurlijk veel makkelijker en sneller om in te bouwen, maar daar leer ik wel minder van, en een houten tandwiel vind ik voor het oog ook mooier. En als ik het goed begrijp hoeft het functioneel niet onder te doen voor een stalen exemplaar.

Ik heb wel wat setjes gezien bij Baptist om zelf een schroefdraad te maken, maar volgens mij zijn dan plastic dingen die uit Taiwan komen. Wel heel betaalbaar. Maar het gaat maar tot 1,5 inch diameter, terwijl ik denk ik liever 5 a 6 cm diameter wil, dus ten minste 2 inch. Ik weet niet of er een minimum aanbevolen diameter is, maar ik kan mij voorstellen dat een grotere diameter degelijker is.

Ik zie bij Dieter Schmid in Duitsland een set die voor mij een beetje te duur is: bijna 1400 euro!

Holzgewindeschneider 62 mm komplett innen und aussen kaufen - Holzgewindeschneider - Feine Werkzeuge

Holzgewindeschneider 62 mm komplett innen und aussen günstig online kaufen im Bereich Holzgewindeschneider | Große Auswahl ✓ schnelle Lieferung ✓ Top-Service ✓

www.feinewerkzeuge.de

Ik zie op youtube een kanaal waar iemand zelf een tap en snijset heeft gemaakt, zijn video's vind je op deze pagina van Dictum:

Gewindeschneidesatz für große Holzgewinde | DICTUM Handwerksgalerie

Kann man ein Gewindeschneideset für große Holzgewinde für Hobelbänke selber bauen? Ja, es geht! Ausser eine Flex und eine Standbohrmaschine wurde alles mit herkömmlichen Handwerkzeugen (Gestellsäge , Stemmeisen, Hobel, Feilen, Bohrwinde, Schnitzmesser,…) gebaut. Die Freiheit des Selber-Machens...

www.dictum-handwerksgalerie.de

Ik ben benieuwd, of hier mensen zijn die zelf houten schroefdraden hebben gemaakt en of jullie nog tips hebben?



[knotwilg]

Niet zelf gedaan, nog. Inderdaad deels door de kosten. Dit filmpje is het enige er over in m'n bookmarks omdat hij wat interessants doet. Het hele stuk hout wordt "verzopen" in olie, voor hij de draad gaat snijden.



[hdv]

Ik heb eerlijk gezegd geen idee meer van de prijs en ook niet van de maximaal beschikbare dikte, maar volgens mij verkopen ze bij Dictum ook kant-en-klare houten spindels. Wellicht is dat makkelijker en goedkoper dan gereedschap kopen en zelf maken voor een eenmalige klus?



[Efvee]

Voor de spindel: Maak een u-vormige 'bank' met aan twee kanten een pen om het hout van je spindel in te klemmen. Maak er twee 'L' profielen boven waar je schaaf op kan glijden met de beitel ertussen. Schaaf je hout op die manier eerst 8 hoekig, dan 16 hoekig, enzovoort. Werk aan met schuurpapier.
Teken dan de schroefdraad af en ga met zaag en beitel aan de gang om hem uit te nemen. Een malletje dat je kunt verschuiven is handig.
Voor de moer: bouw op uit segmenten. Nummer de segmenten en gebruik deuvels om uitlijning te maken. Maak een 'schommeltje' met een passende 'J' beitel als in je grondschaaf.



[Ernest Dubois]

L

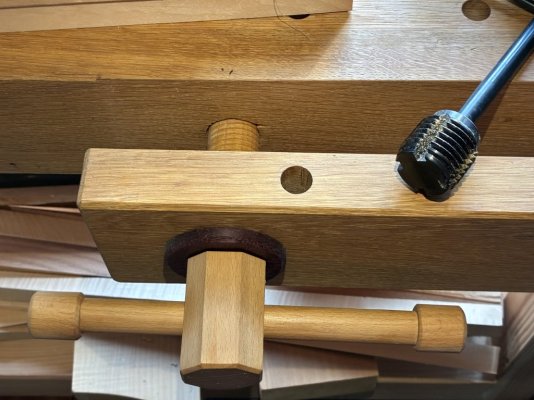

Ik laat het zien alleen omdat het zo mooi gereedschap is. Meer als honderd jaar staat hij in de werkplaats van Lief.



[0nn0]

Ik ben benieuwd, of hier mensen zijn die zelf houten schroefdraden hebben gemaakt en of jullie nog tips hebben?

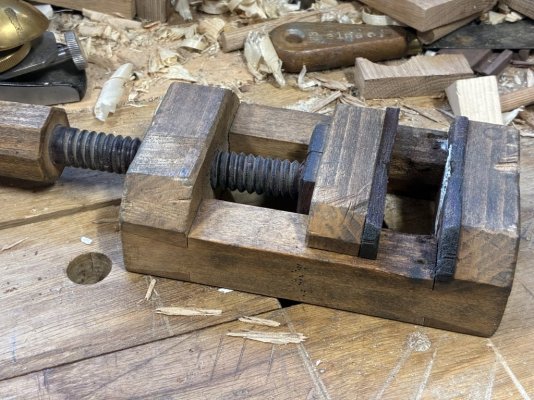

Ik heb een aantal oudere van mijn grootvader gekregen stukje hout met een stukje metaal.
Ja het gaat wel maar het is zwaar werk, het rond schaven van een vierkant stuk hout.

Het hout dat een schroefdraad krijgt in de olie laten weken helpt.

Geen idee dat ze zo duur waren?



[Ernest Dubois]

L

Dit foto heb ik al jaren maar zie pas nu de berkenhout heeft ook en tijd in een emmer lijnolie gestaan na het draaien.



[Wim Kluck]

Er zijn hier enkele leden die wel eens voor een ander schroefdraad maken. Voor zover ik weel zit dat rond de 33mm
Doe een oproep in de rubriek durf te vragen



[Ernest Dubois]

Er zijn hier enkele leden die wel eens voor een ander schroefdraad maken. Voor zover ik weel zit dat rond de 33mm
Doe een oproep in de rubriek durf te vragen

Voor een bank klem heeft een schroefdraad onder de 60mm weinig zin.



[John1969]

Ik maak wel eens schroefdraad op de draaibank, diameter maakt eigenlijk niet uit, de vertanding die ik heb is 16 tpi.
Daarbij komt dat het handstrelers zijn. Voor dit doel denk ik dat je minimaal 3,5 tpi nodig hebt en deze kun je wel op een spil van 60 mm snijden. Het blok waar de inwendige schroefdraad moet komen moet natuurlijk wel op een draaibank ingespannen kunnen worden….
Er zijn vast wel forumleden die een schroefdraad frees voor op de draaibank hebben met deze vertanding…..
Eventueel dimensie vermelden en houtsoort maakt het mogelijk om de uitdaging aan te gaan….

Succes John



[Handtools only]

Bij dictum.
Kan alleen de leg vice niet meer vinden.

Lake Erie Toolworks Wood Shoulder Vice, Standard | 706176 | 706176

The principle of the shoulder vice is basically that of a rear vice, but which clamps vertically to the longitudinal edge of the workbench. The clamping runner does not travel to the side as is common in rear vices, but instead towards the front. The mai…

www.dictum.com

Lake Erie Toolworks Wagon Vice, Premium | 706174 | 706174

The wagon vice is a rear vice in which the runner is guided in a groove. Using the runner, the workpiece is either clamped directly or using a bench hook. The handle provided has a screw thread on both sides to allow it to be dismantled again later on. T…

www.dictum.com



[hans81]

Dit foto heb ik al jaren maar zie pas nu de berkenhout heeft ook en tijd in een emmer lijnolie gestaan na het draaien.

ik ben wel onder de indruk van je gereedschap en werk!



[hans81]

dank voor alle tips en reacties tot nu toe! Ik laat het even bezinken en ga de linkjes even rustig bekijken....



[0nn0]

Dit foto heb ik al jaren maar zie pas nu de berkenhout heeft ook en tijd in een emmer lijnolie gestaan na het draaien.

Met gaat wel beter. Ik gebruik hier voor oude frituur olie.



[Ernest Dubois]

ik ben wel onder de indruk van je gereedschap en werk!

Sorry, heb ik de indruk dat het is mij zelf die getoond is in deze beelden? Daarvoor excuses. Voor alle duidelijkheid dan, die foto’s zijn aan mij gestuurd door Leif Karlsson tijdens het maken van een werkbank voor mij. Zijn een mans familie bedrijf Målilla Hyvelbänkar maakt werkbanken al honderd jaar in Zweden voor mensen de heel werld over.
