Hoe staat de zaag scheef?
Niet parallel aan de sleuf voor de mitre track, of niet haaks omhoog tov het blad te krijgen als je hem zoveel mogelijk naar 90 graden draait met het stelwiel?
Als het zaagblad niet parallel staat tov de sleuf, de 4 schroeven die de middelset gietijzeren tafel op het onderstel vasthouden, losmaken. Drie ervan ruim los, eentje maar net iets los en dit punt als draaipunt laten fungeren, en voorzichtig het blad draaien (kleine tikjes geven) zodat hij parallel staat. Steeds met kleine tikjes bijstellen en dan meten wat het resultaat is.
Parallel kan je controleren door een latje op de afkortgeleider te klemmen, dat aan de voorkant van het zaagblad de zaag net raakt. Dan de afkortgeleider naar achter schuiven, aan de achterkant van het zaagblad moet het latje de zaag ook net raken. Of natuurlijk met een meetklok aan een mitre track, maar met een latje is het ook te meten.
Kijk ook deze video van William Ng eens, daar wordt dit uitgelegd (in ieder geval vanaf 7:15 zie je mijn manier van meten of het tafelblad recht staat tov de zaag, heb ik overigens ook van hem afgekeken).
Als de zaag niet haaks (90 graden) tov het zaagblad omhoog komt, zit er aan de binnenkant van de machine een stopschroef voor 90 en 45 graden.
De afdekking van het serviceluik (boven de uitgang voor de stofafzuiging) verwijderen door de 6 inbusboutjes eruit te draaien, dan daarin schuin omhoog naar rechts kijken, daar zie je een stelschroef zitten. Dat is het punt waar de motorsteun tegenaan komt voor 90 graden. Aan de andere kant (achter de scharnierende 'motorkap') moet er een zitten voor de aanslag 45 graden.

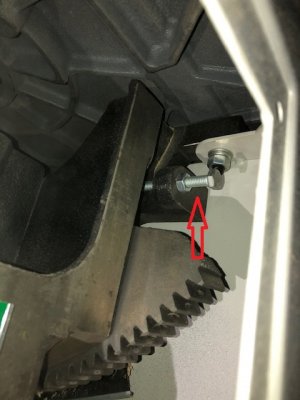

Even een foto gemaakt van de binnenkant, vanuit het eerstgenoemde serviceluik, de pijl geeft de stel/stopbout aan.

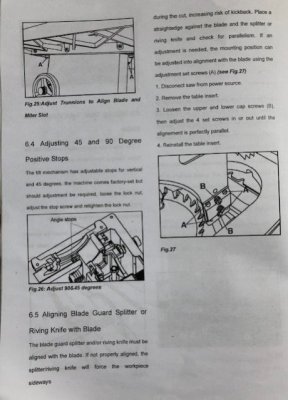

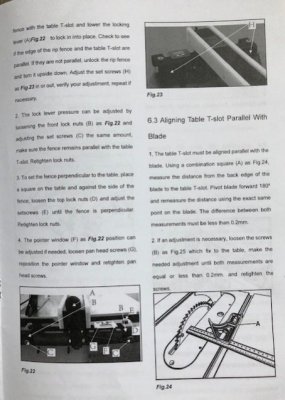

En foto's van de pagina's uit de handleiding waar e.e.a. in beschreven staat.
Niet parallel aan de sleuf voor de mitre track, of niet haaks omhoog tov het blad te krijgen als je hem zoveel mogelijk naar 90 graden draait met het stelwiel?
Als het zaagblad niet parallel staat tov de sleuf, de 4 schroeven die de middelset gietijzeren tafel op het onderstel vasthouden, losmaken. Drie ervan ruim los, eentje maar net iets los en dit punt als draaipunt laten fungeren, en voorzichtig het blad draaien (kleine tikjes geven) zodat hij parallel staat. Steeds met kleine tikjes bijstellen en dan meten wat het resultaat is.
Parallel kan je controleren door een latje op de afkortgeleider te klemmen, dat aan de voorkant van het zaagblad de zaag net raakt. Dan de afkortgeleider naar achter schuiven, aan de achterkant van het zaagblad moet het latje de zaag ook net raken. Of natuurlijk met een meetklok aan een mitre track, maar met een latje is het ook te meten.
Kijk ook deze video van William Ng eens, daar wordt dit uitgelegd (in ieder geval vanaf 7:15 zie je mijn manier van meten of het tafelblad recht staat tov de zaag, heb ik overigens ook van hem afgekeken).
Als de zaag niet haaks (90 graden) tov het zaagblad omhoog komt, zit er aan de binnenkant van de machine een stopschroef voor 90 en 45 graden.
De afdekking van het serviceluik (boven de uitgang voor de stofafzuiging) verwijderen door de 6 inbusboutjes eruit te draaien, dan daarin schuin omhoog naar rechts kijken, daar zie je een stelschroef zitten. Dat is het punt waar de motorsteun tegenaan komt voor 90 graden. Aan de andere kant (achter de scharnierende 'motorkap') moet er een zitten voor de aanslag 45 graden.
Even een foto gemaakt van de binnenkant, vanuit het eerstgenoemde serviceluik, de pijl geeft de stel/stopbout aan.
En foto's van de pagina's uit de handleiding waar e.e.a. in beschreven staat.
Laatst bewerkt:

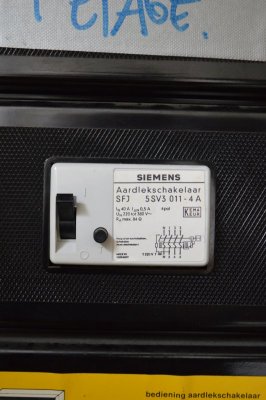

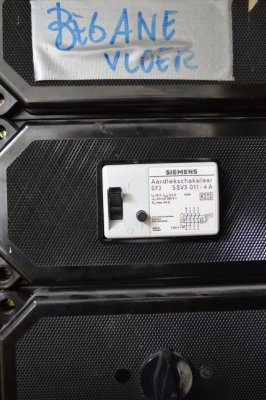

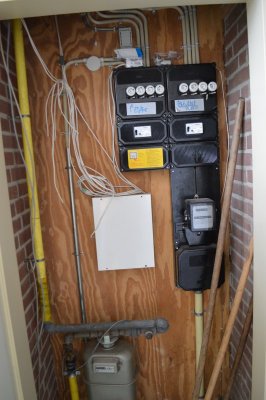

lol. Als het niks mag kosten, gewoon de aardlekschakelaars vervangen voor nieuwe 30mA exemplaren. Dan is het wel weer redelijk veilig. Deze kosten van een beetje redelijk merk rond de 45 euro per stuk. Wat ik al meldde, ik ben al meerdere aardlekschakelaar tegen gekomen in de praktijk uit deze tijd die gewoon niet meer werkte. Sommige sloegen juist continu af, andere sloegen gewoon helemaal niet meer af!
