geleiderails constructie ten behoeve van vlakfrezen met router

[Ron J]

Beste gewaardeerde forumleden,

Ben me aan het oriënteren op een goede constructie om met mijn bovenfrees een opstelling te maken om werkstukken te vlakken. Op youtube vind ik een aantal goede ideeen maar zinniger lijkt het me om aan jullie de vraag voor te leggen? Hebben jullie goede ideeën en of voorbeelden, tips etc hoe dit aan te pakken. Boven frees is Bosch 1400 ACE en ik dacht aan een constructie van plus minus 100cm bij 50cm.

Ben benieuwd op jullie reacties,

Ron



[Wim Kluck]

De vraag is hoe vaak wil je dit gaan doen. Het kan heel eenvoudig. Ik heb 2 latten op de geleiders van mijn zaagtafel geklemd. Hierop een houtenbak met een sleuf waarin mijn frees past. De bak is van spaanplaat en dat loopt gewoon over de latten.
Wil je wat anders dan kun je dit profiel gebruiken 123-3D.nl - 3D-printers | kits | parts | filament
Of kijk op youtube bij andy's werkstadt

en er zijn er meer.



[Charel09]

zie anders mijn recent verslag
de slede doet wat het moet doen en met de juiste bit ook heel goed vlak en reproduceerbaar



[Ron J]

Beste Charel,

Kijk daar heb ik wat aan! Heldere omschrijving en goed advies. Ziet er goed en degelijk uit dus nu de materialen aanschaffen en aan de slag! Bedankt!



[Charel09]

tip: let er goed op dat de plaat waar de frees mee wordt opgehangen perfect horizontaal is, anders ga je niet mooi vlak frezen



[Ron J]

Nog een vraag, welke vlakfrees adviseer je?



[Charel09]

Nog een vraag, welke vlakfrees adviseer je?

Ik heb er maar één en die voldoet (tot nog toe) en wel de CMT 663.007.11



[Wim Kluck]

Ik heb deze 12mm 1/2 Inch Shank Router Bit Frees met Cementcarbidewisselplaat Houtbewerkingsbits Insteekstijl Indexeerbare Frees
38 mm in diameter. Staan er denk ik ook wel op in kleinere maten. Heb er een eiken tafelblad mee gevlakt. Ging wel 1.5 cm vanaf in delen. Ik had een prima resultaat.



[klusrob]

Ik heb deze van Ali, de IP2F-38.1-D8 (38mm diameter en schacht 8mm).

20.0€ 55% OFF|Dreanique 2 Fluit Hout Schaaf Bit 38.1Mm 45Mm Snijdiameter 8 12Mm Schacht Spoilboard Oppervlakte Router Bit Insert Carbide Plaat|Frees| - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

nl.aliexpress.com

Deze gebruik ik zowel in de CNC om te vlakken als in de bovenfrees met vlakgeleider. Ik heb speciaal een frees met schacht 8mm gezocht om deze makkelijk uit te wisselen met de reguliere frezen (en ik weet eigenlijk niet of mijn bovenfrees wel groter aankan).
Ik heb het idee dat de bladen lang scherp blijven, en ik merk bij mijn exemplaar geen rare trillingen of onbalans.



[Ron J]

Fijne respons,​

​

Heb besloten om dit bij Amazon te bestellen samen geleiders van 80cm en 60 cm.​

2x SBR20 lineaire geleider 800 mm lineaire as schuifrail en 4x SBR20UU lagerblok 3D-printer Φ20mm CNC-onderdelen (2x SBR20 + 4x SBR20UU)​

Vlakfrees 8 mm schacht met 6 DLC diamantgecoate legeringsbladen, dikte 2,2 mm, vlakfrees voor bovenfrees, frezen en CNC-machines, snijden voor hout, kunststof en aluminium (D=35 I = 10,5 S = 8)​

Samen met 4 stoppers zat ik dus aan ietsepietsjes meer dan het bedrag dat ik wilde investeren. Nu aan de slag. Resultaat zal ik t.z.t. met jullie delen.

Vind het een heel project ben dus "spannend" benieuwd naar het resultaat dus duim maar alvast voor me! Resultaat zal ik met jullie delen.



[kettingspanner]

Ben erg benieuwd naar het resultaat van jouw project @Ron J .Leuk als je er wat foto's bij kan plaatsen.



[Ron J]

Ga ik zeker doen! Montage van de rails lijkt me het simpels, router plaatsen op de slede en genoeg speling voor de frees houden is het meest puzzelen zoals ik het nu zie.



[Charel09]

Speling voor de frees heb ik voorzien door een stuk of zes even dikke latten (elk van 100cm) die ik onder de onderste geleiders kan leggen. Bij dikke werkstukken begin ik met 3 latten aan elke kant eronder, en eenmaal dat de frees zijn werk heeft gedaan en voldoende ver uitgedraaid is, haal ik er aan elke kant een lat vandaan en kan de frees weer ingedraaid worden, enz



[Ron J]

Ik begrijp het gewoon de hele constructie omhoog en omlaag. Mooie zaagtafel overigens.



[Ron J]

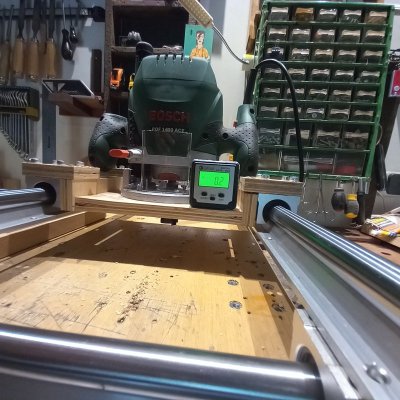

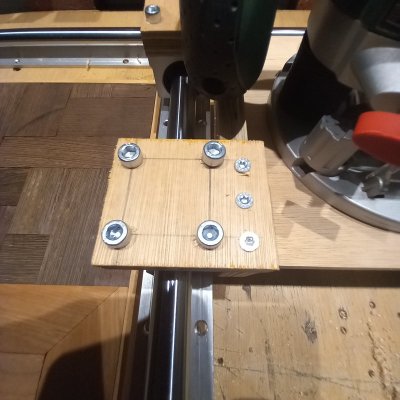

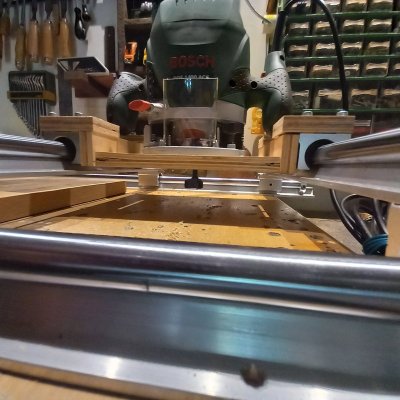

Zoals belooft hier de foto's van de constructie. Alles voorspoedig verlopen. Hen de verbindingen wel geschroefd en niet gelijmd. Geringste afwijking maakt dat de slede niet meer soepel loopt, gelijmd kun je dus niets meer kalibreren geschroefd wel. Bij het installeren van de slede heb ik de bodemplaat achteraf en niet vooraf vastgemaakt aan het loopwerk, hierdoor was het makkelijker om de soepelheid van het loopwerk niet te belemmeren.
Slede loopt heerlijk soepel tijdens het installeren valt wel op dat iedere halve millimeter onherroepelijk tot frictie leidt. Dus even passen en steeds opnieuw minimale bijstellingen moeten doen.

Nog niet gebruikt maar dat ga ik dit weekend doen.

Wilde video toevoegen maar dat lukt me niet!



[kettingspanner]

Mooi werk @Ron J . Ik ben benieuwd naar jouw ervaringen.



[The Boktor]

Ik zie in post #8 en #9 voorgestelde freesjes voorbijkomen die tevens ondersnijders hebben. Ik zie dit wel vaker.

Wat is de functie van die ondersnijders bij het vlakken van een blad?



[rik]

Ik zie in post #8 en #9 voorgestelde freesjes voorbijkomen die tevens ondersnijders hebben. Ik zie dit wel vaker.

Wat is de functie van die ondersnijders bij het vlakken van een blad?

Zodat je een snijdende snede krijgt ipv een schrapende, op die manier krijg je minder tear-out (bij gebrek aan een Nederlands woord).



[The Boktor]

De zijsnijders halen het hout al weg, dus waarom erachteraan nog eens willen namaaien? Klinkt voor mij niet logisch.



[Efvee]

Staat de onderkant van de zijsnijders soms een haartje hoger dan de snede van de vlaksnijders, en staat de snijkant van de zijsnijders iets naar buiten ten opzichte van de vlaksnijders? Op die manier zou elk zijn taak hebben: de zijsnijders voor het grove werk en de vlaksnijders voor de afwerking.
