Vandaag aan de slag gegaan met de lagerblokken.
Ik heb besloten ze rond te maken, Matthias heeft ze vierkant gemaakt.
De lagerblokken maak ik van 15mm multiplex, de lagers zijn ook 15mm dik.
Ik had toevallig nog een cirkel van een ander project liggen en die had de juiste maat (14cm diameter) dus die kon ik mooi als mal gebruiken.

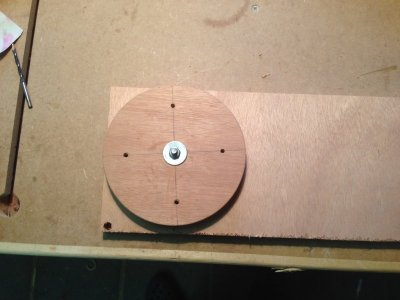

Met een m6 boutje de mal op een plakje geschroefd:

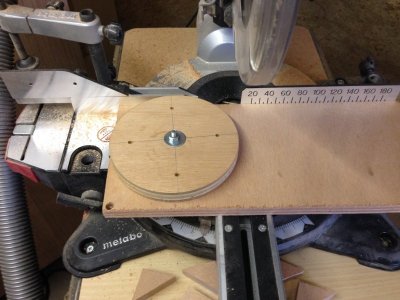

Daarna afkorten op de afkortzaag:

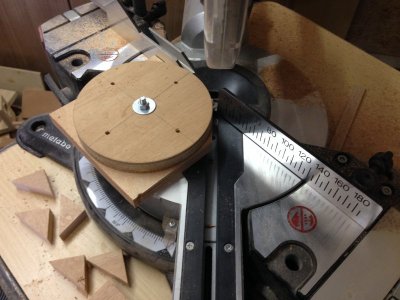

De afkortzaag op 45 graden gezet en de hoekjes er ook even af:

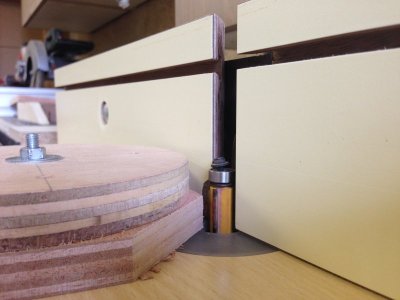

Vervolgens naar de freestafel om hem langs de kopieerfrees te halen:

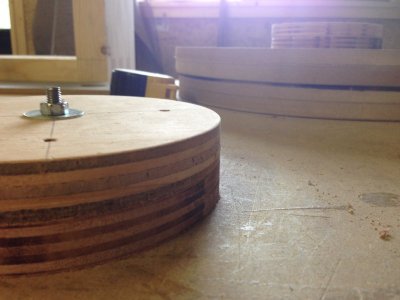

Dat geeft dit als resultaat:

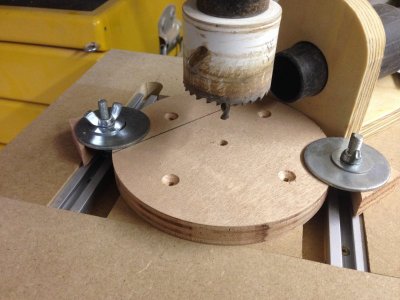

Nu de gaten voor de lagers d'r in boren met een gatenzaag:

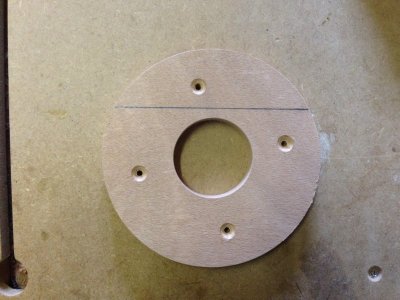

Nu hebben we een mooie cirkel met in 't midden een gat voor het lager:

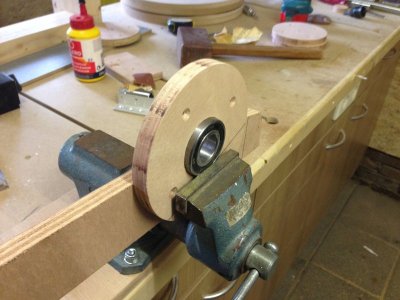

Het gat heeft een diameter van 51mm, het lager heeft een diameter van 52mm, met de bankschroef pers ik het lager in het gat:

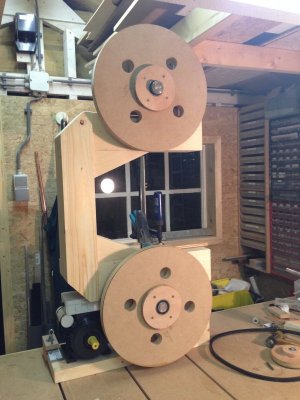

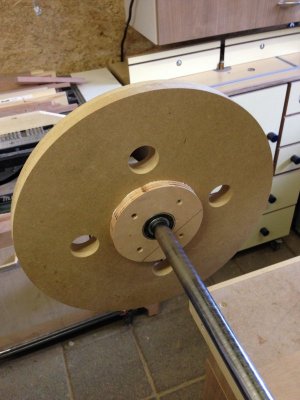

Vervolgens de lagers met blokken op de wielen geplaatst:

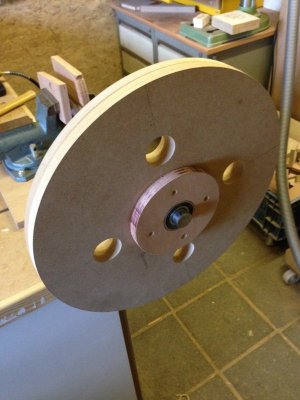

Met de nog natte lijm de blokken zo geplaatst dat ik geen "slinger" in het wiel heb, dat is een kwestie van draaien aan het wiel, beetje kloppen met een hamer, weer draaien, weer kloppen, etc. Daarna vastgezet met wat schroeven.
Al met al ben ik tevreden over het eerste wiel. Ik heb een "slinger" van 0,2mm, wat volgens mij geen enkel probleem is.

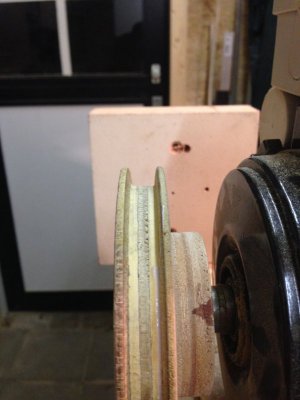

Hier nog een filmpje van het slingeren:
