Alu extrusieprofiel 16mm als hulpgeleider voor Dewalt DWE7492

[Rizz]

Wat heb ik bedacht:

Ik ben niet heel tevreden over de geleider van de zaag, er zit wat flex in en ik vond mijn DW745 type 1 met hulpgeleider altijd erg fijn en vooral veilig werken. Maar had nog niet helemaal bedacht hoe ik dat op ging lossen.

Ik was van de week wat aan het struinen op Ali en kwam deze tegen: geleiders à la Jessem stock guides. Deze moeten echter op een t-track oid bevestigd worden. 2 maten mogelijk. Ik had ooit eens 16mm extrusieprofiel ergens gezien. Dit is dan de ultralichte variant, wil dan wel de zware variant hebben. Ook al gevonden ergens in Duitsland, maar linkje vergeten op te slaan. En waarom dan geen 20mm profiel? Met een 16mm profiel wat ik permanent bevestigd kan laten, kan ik de maatverdeling van mn zaag blijven gebruiken, daar zit zo'n 18mm rek in..

Maar, probleem hiermee is dat de sleuven maar aan 1 kant zitten en om 'm te bevestigen aan de bestaande geleider kan ik twee gaatjes boren, maar om als hulpgeleider te fungeren zullen er sleuven in moeten. Hij zal ongeveer 25cm naar achteren moeten kunnen bewegen. Maar om nou twee sleuven van 25 cm te maken in een 60 cm geleider (M5)...

Nu word ik sws al nerveus van alu frezen, ik weet dat t kan met gewone houtbewerkingsfrezen. Nu heb ik ook wat spiraalfrezen die volgens mij voor metaal bedoeld zijn...

Jullie gedachten hierover?



[Rdl]

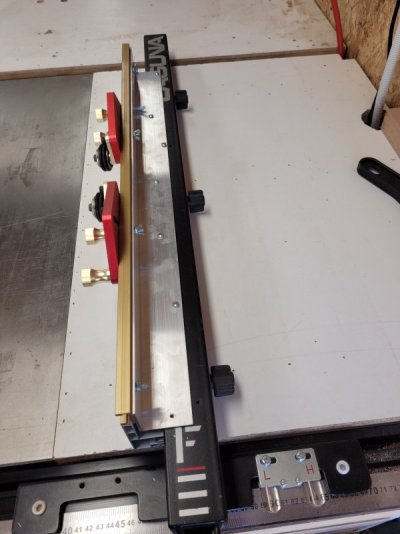

Ik heb op me fusion 3 gewoon een rail er op gezet ervoor.
Zo behoud ik de originele functie + rollers.




Weet niet hoeveel ruimte je hebt bij de 745.



[Rizz]

Ik moest even kijken, maar dat is ook een idee ja.. Helaas is de ruimte bovenop vrij beperkt. Daar kan wel omheen gewerkt worden. Ga ik onthouden! Dat lost dan niet m'n hulpgeleideridee op, tegelijkertijd verstevigd dit idee ook mn geleider.

Ander dingetje, had ik even moeten zeggen: de vorige eigenaar heeft een heel klein beetje het zaagblad in de geleider gezet, dat helpt ook niet mee met de nauwkeurigheid



[chevy66]

Ik klem gewoon een stukje hout op de geleider met een lijmklem. Kost niets en werkt prima.



[Rizz]

Dat snap ik, maar dat was niet het doel van mn vraag. Alleen als hulpgeleider geef ik je helemaal gelijk en is deze oplossing overdone. Maar met de rollers erop is dat lastiger.



[chevy66]

Het blokje hout doet hetzelfde als die rollers. Die rollers heb je helemaal niet nodig.



[Rizz]

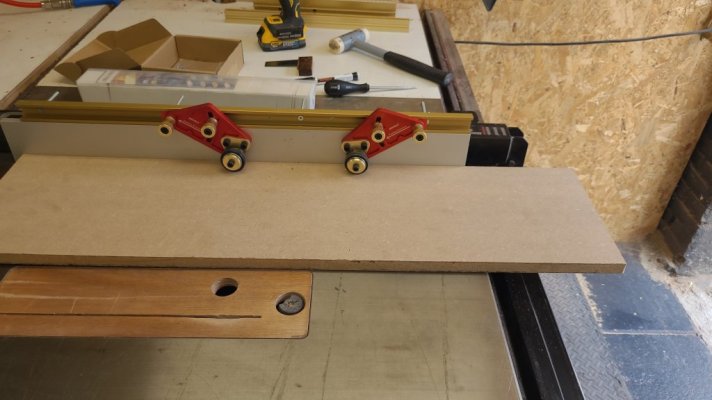

Die rollers duwen het te zagen stuk richting de geleider, by design en rollen ook maar in 1 richting. Handig voor uniforme druk op kleinere/smallere werkstukken zonder te hoeven klooien met 2 duwstokken. en veilig, want geen kickback mogelijk. Ws ga ik ze meer gebruiken op de freestafel dan hierop, maar ik wil de mogelijkheid hebben...

Nogmaals, we gaan nu erg off topic, ik heb een paar vragen gesteld in m'n openingspost



[Superkees]

Wat is de kans dat je het profiel gebruikt als hulpgeleider en de rollen gebruikt? Mijn inschatting is dat het ene het andere praktisch uitsluit. Dus dan als hulpgeleider de sleuven aan de achterzijde, en met de rollen de sleuf aan de voorzijde. Dan moet alleen af en toe wisselen.

En als je wel een profiel van 20 neemt, dan kun je wellicht een meetlint over je maatschaal plakken.



[Rizz]

Dat is idd de meest praktische oplossing, want idd, met de rollers en het gebruik als hulpgeleider werkt elkaar mogelijk tegen...
Ik kan natuurlijk ook gewoon 2 nieuwe gaatjes voor mn maataanwijzer boren en tappen, ben ik van het hele gezeik af en kan ik wel gewoon mn maatverdeling gebruiken met een 20mm profiel, zat ik me ineens te bedenken



[elzenmaa]

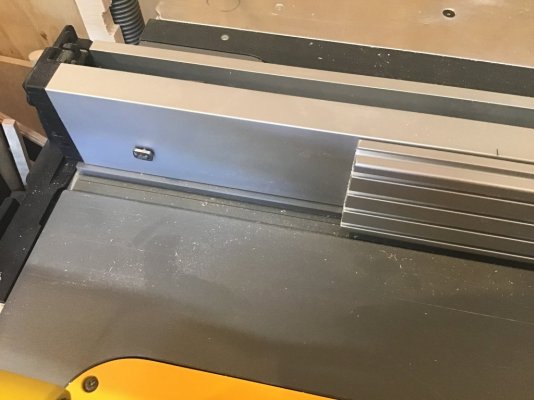

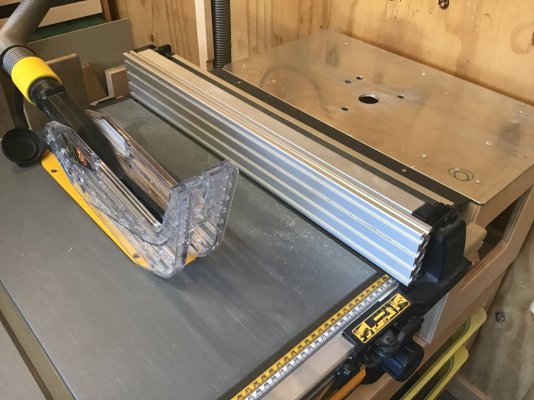

Ik heb een aluminium profiel 8020 tegen de standaard geleider gemonteerd.
Kan dit verschuiven, ik gebruik dit bij het schulpen van massief.
Bevestigd met een standaard schuifmoer voor dit soort profielen, stukje draadstang en een sterknop.



[Jan van den Broek]

Volg



[elzenmaa]

@Rizz,

bij de 7492 kun je de bevestigingsnokken voor de langsgeleider op een andere plaats zetten; je maataanwijzer hoef je niet te veranderen. Wel alles afstellen uiteraard.



[Rizz]

@Rizz,

bij de 7492 kun je de bevestigingsnokken voor de langsgeleider op een andere plaats zetten; je maataanwijzer hoef je niet te veranderen. Wel alles afstellen uiteraard.

Ken je dat? zo'n moment of clarity? Dank je wel, dat had me nu 10 minuten klooien gescheeld. Af en toe werkt dat brein niet helemaal lekker.. Maar dat is de oplossing natuurlijk

Enniewee, het is opgelost, wel op een andere manier en zonder te boren. Tenminste, wel door de geleider, maar niet om de aanwijzer te kunnen verplaatsen.

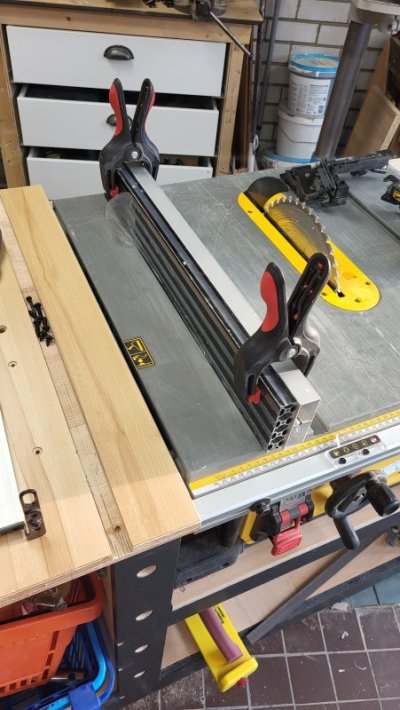

Ik had nog een profiel, voor de freestafel bedoeld:

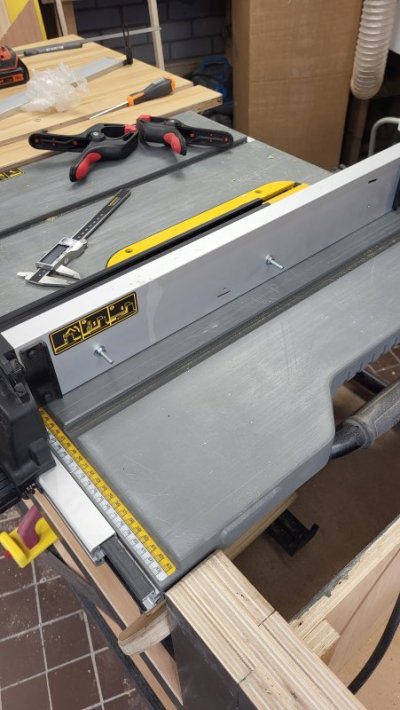

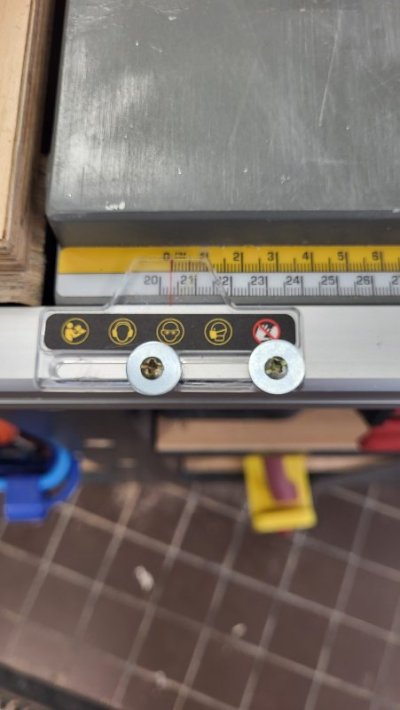

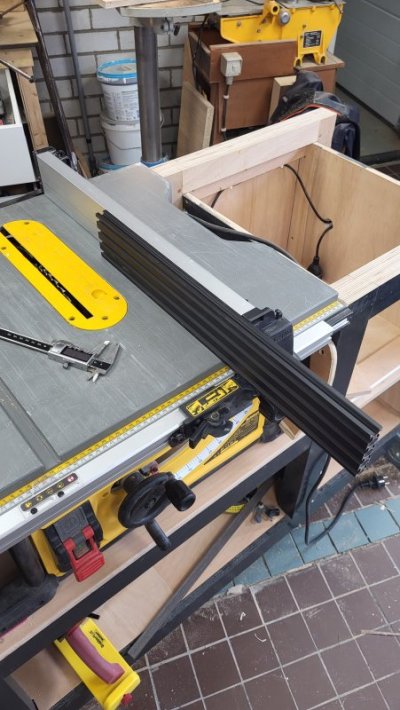

aftekenen met de geleider op de plaats, 2x een 5,5mm gaatje geboord en 2 meubelboutjes, met platte kop, 2 vlakke kanten aan gemaakt, zodat ze in de sleuven passen en klaar. De aanwijzer klein beetje uitgeveild en twee andere boutjes met een ringetje gebruikt. Is minder fraai, maar even effectief en het zit niet in de weg...


Morgen bij de Hornbach even 2 sterknoppen halen


Een ander profiel (20100) komt er, moet even wachten, het budget is inmiddels wel op. Heb half Ali leeggeroofd, er is behoorlijk wat onderweg.



[Zerox]

Ben wel benieuwd met je ervaring naar die "Geleiders a la Jessem". Zag zelf deze voorbij komen en die zagen er iets robuuster uit. Tevens kun je de geleiders van Jessem (Hongdui heeft ze ook) nog naar buiten/binnen zetten d.m.v. de as waarop ze zitten. Dat kun dus bij deze geleiders niet.



[Rizz]

@Zerox Die je aanhaalt hebben maar deels van de functionaliteit, of ze moeten het hebben aangepast. Heb die niet gekocht omdat de wielen wel naar beide kanten draaien en dus die veiligheid niet biedt. En wellicht kan je het wiel gewoon omdraaien, waardoor het de andere kant op draait.. We gaan het zien..



[Zerox]

Heb ze vandaag ook besteld. Benieuwd wat het resultaat is als ze binnenkomen over een maand. Nu nog even opzoek naar een 20100 alu profiel.



[elzenmaa]

Ik heb mijn profielen met bijbehorende schuifmoeren gekocht bij Techniekspecialist, was goedkoper (en sneller) dan de Chinees.



[Rizz]

Ik heb mijn profielen met bijbehorende schuifmoeren gekocht bij Techniekspecialist, was goedkoper (en sneller) dan de Chinees.

Dat is idd goedkoper, hebben alleen geen 20100, max is 2080.. Maar bedankt voor de tip! Hij is opgeslagen



[klusrob]

Is 20x152 ook goed? Eventueel is alu ook goed te zagen et een redelijk fijn houtzaagblad op de zaagtafel als het smaller moet.

▷ Aluminium profiel 20x152 I-type sleuf 8 - Plaatprofiel | MOTEDIS

✓ Ontvang uw Aluminium profiel 20x152 I-type sleuf 8 - Plaatprofiel tegen de beste prijs ✓ MOTEDIS-experts in de sector ✓

www.motedis.nl



[Rizz]

Is echt best prijzig, ik heb 600mm nodig, kost dit 58 euro en een 20100 uit china 29 euro. Maar idd, dit zou ook goed zijn
