Zelfbouw Frees/zaagtafel met zelfbouw freeslift

lhoornweg

Actieve deelnemer
14 aug 2014
459
3
Ja, klopt helemaal. Dat kan nu niet. Maar zoals gezegd wacht ik op een nieuwe spindel. Ik ben onhandig geweest en heb de kogelomloopspindel eraf gehaald. Daarbij zijn bijna alle kogels eruit gevallen en kwijtgeraakt. Hierdoor gaat de spindel nu stroef en kan ik het niet testen.

L.N. kan je aangeven waar je die spindel hebt besteld? ben wel geïnteresseerd in zo' n spindel


L.N.

Post veel
11 jul 2014
1.606
325
L.N. kan je aangeven waar je die spindel hebt besteld? ben wel geïnteresseerd in zo' n spindel

De spindel komt van Aliexpress. Er zijn goedkopere te vinden, maar die hebben vaak geen eind afwerking (= het uiteinde van de schroef draad is gewoon schroefdraad en niet voorbereid voor de eindstukken). Je hebt om de spindel te gebruiken ook de 2 eindstukken nodig. Ik heb deze gekocht.


whugos

Actieve deelnemer
8 aug 2014
34
0
Hoi L.N.,

Dank voor de grote hoeveelheid foto's van jouw zaagtafel. Ik ben al een tijdje bezig met een werkbank a la die uit het tijdschrift Holzwerken (zie). Eerst wilde ik de geleiderail monteren, maar dan ben je nog steeds veel aan het afstellen en gaat (bijvoorbeeld) het zagen van 4 planken voor een la of kastje nog niet eenvoudig. Daarom nu aan het bedenken hoe ik mijn TS55R in mijn meubelbank kan monteren. Jouw foto's waren dus zeer welkom! Mag ik vragen of de zaag ook echt splinterarm zaagt (net zoals op de geleiderail)? En waar heb jij de Incra spullen gekocht?

Veel succes verder!


L.N.

Post veel
11 jul 2014
1.606
325
De zaagsnede zijn heel mooi en bijna zonder splinters. Die zijn echt minimaal. Je zou eventueel een zero clearance insert kunnen maken om nog minder splinters te krijgen. Dat was ik ook van plan, maar doordat het nu al bijna splintervrij is staat dit niet hoog op mijn to do lijstje.

De Incra spullen komen van Fine Tools in Duitsland. Je kunt ze ook krijgen bij Gereedschappro. Fine Tools is meestal iets goedkoper, ook omdat ze 3% korting geven als je met IDeal betaalt. De verzendkosten zijn wel iets hoger.

De onderdelen om de Festool in de tafel te hangen komen van Kruis.nl.


whugos

Actieve deelnemer
8 aug 2014
34
0
Dank voor je reactie. Had al wel eens gekeken op de site van Dieter Schmidt, maar niet goed genoeg. Nu ik heb besloten af te zien van het systeem met de geleiderail ga ik deze site nog maar eens goed doornemen. Ik zie allemaal mogelijkheden... nu nog de beste mogelijkheid voor mijn werkbank uitvogelen. (Ik sluit niet uit dat ik daarvoor nog een keer een aparte post plaats; een aantal meedenkende woodworkers is altijd meegenomen! ;)


L.N.

Post veel
11 jul 2014
1.606
325
Het systeem met de Festool TS55 ingebouwd in een tafel is erg handig. Ik ben ook te tevreden over mijn zaagtafel. Het enige nadeel is de beperkte zaaghoogte en dat je de zaag eruit moet halen als je wilt zagen zonder zaagtafel (bv een hele plaat in 2 stukken zagen).


L.N.

Post veel
11 jul 2014
1.606
325
Ziet er goed uit !
Ook makkelijk voor op locatie

Dank je! Je kunt het verrijden, maar het is te groot en onhandig om in een busje te zetten (in een auto past niet), dus echt op locatie werken kan niet. Maar ik werk toch alleen in mijn garage en oprit, dus dat is niet erg.

Hier doen de foto's van pagina 1 het niet allemaal meer

De foto's staan op Photobucket en die is nu even down. De foto's komen zo weer.

Update: Photobucket is weer online en de foto's zijn weer te zien.

Laatst bewerkt:

Kimbo

Nieuw lid
8 mrt 2017
17
0
Hey LN,


Ziet er allemaal goed uit man. Ik ben zelf ook zoiets aan het maken. Kan jij mij vertellen wat deze set jou gekost heeft en waar (artikel nummer of naam) je het besteld hebt? Het lukt mij niet los te vinden.

Thanks,

Groet, Kim


L.N.

Post veel
11 jul 2014
1.606
325
Hallo Kim,

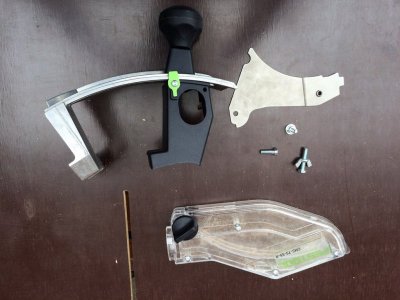

De onderdelen komen van Kruis.nl. Daar heb ik de volgende onderdelen besteld en was daar €142 kwijt (incl. BTW en verzendkosten). Er zaten nog wat extra onderdelen bij voor mijn OF1010 bovenfrees, dus je hebt niet alles nodig. Maar ik weet niet meer precies wat voor de frees is.....

Aantal Nummer Omschrijving Prijs per eenheid Prijs
1 10001800 SCHROEF € 5,93 € 5,93
1 10002797 DIEPTESTOP € 22,32 € 22,32
1 223541 SCHROEF CILINDERKOP € 0,86 € 0,86
1 228729 SCHROEF LENSKOP € 0,86 € 0,86
1 400382 SCHROEF € 0,86 € 0,86
2 436195 SCHROEF € 0,86 € 1,72
2 444633 DRAAIKNOP € 1,12 € 2,24
1 459215 INDICATOR € 0,86 € 0,86
1 467762 INSCHAKELKLEM € 1,79 € 1,79
1 469221 MEENEMER € 3,96 € 3,96
1 469608 AFSTANDSBUS € 1,24 € 1,24
1 469769 MAATVERDELING € 1,30 € 1,30
1 487555 HANDGREEP € 6,02 € 6,02
1 499418 BESCHERMKAP € 32,56 € 32,56
1 500207 BESCHERMKAP € 35,01 € 35,01

Volgens mij kun je hier de juiste onderdelen vinden: klik.


Kimbo

Nieuw lid
8 mrt 2017
17
0
Hoi L.N,

Leuk project! Ik ben zelf ook bezig zoiets te maken en ik ben op zoek naar dezelfde festool onderdelen die jij hebt gebruikt om je zaag te monteren.

Kan je mij misschien vertellen waar (adres of artikelnummer) je dit hebt gekocht en hoeveel je ervoor betaald hebt?

Alvast bedankt,

Groet, Kim


Kimbo

Nieuw lid
8 mrt 2017
17
0
Sorry, volgens mij heb ik je antwoord over het hoofd gezien! (ben nieuw op dt forum) Maar thanks! Hier kom ik wel mee vooruit!


whugos

Actieve deelnemer
8 aug 2014
34
0
@ LN, Dank voor het overzicht! Ik heb een paar maanden terug ook gekeken naar de dingen die nodig zijn om de zaag in te bouwen als je niet de hele CMS module wilt aanschaffen. Ik kwam toen op meer onderdelen. Zal nog eens kijken of ik de dingen die jij niet noemt echt niet nodig heb. Kennelijk werkte heb bij jou zonder die dingen :)

@ Kimbo, De artikelnummers 436195 en 444633 komen in het overzicht dat ik had gemaakt niet voor. Dus die zijn waarschijnlijk voor de bovenfrees.

Zoals ik hierboven al schreef ben ik zelf ook bezig geweest met uit te zoeken welke spullen nodig zijn om de zaag in te bouwen. Ik heb gebruik gemaakt van de site van Festool. Onder het kopje Service en dan Onderdelentekening kun je een tekening van de module vinden. Daar staan dan nummers bij van alle onderdelen. Ik kwam dus uit op meer onderdelen, maar dat kan komen doordat ik niet van plan ben de zaag met lijmklemmen in te bouwen. Ik loop straks ook nog even de montage handleiding van de CMS na om te kijken of dat nog wat oplevert.

Als ik het overzicht af heb zal ik het wel hier plaatsen.

Tenslotte weet ik dat Toolnation de onderdelen ook verkoopt. De prijzen weet ik - nog - niet.

Succes!


whugos

Actieve deelnemer
8 aug 2014
34
0
Hier het overzicht waar ik op uitkom. Ik wil de zaag niet met losse klemmen inbouwen maar met behulp van de klauwen (nr. 38 en 50). Die heb jij dus misschien niet. De vet gedrukte artikelen weet ik niet zeker. Ik ga dat nog even navragen.

onderdeelnummeronderdeel naamaantal
23223541Cilinderschroef M6 x 181
2410002797Diepteaanslag1
25228729Schroef met lenskop 4,0 x 10 mm1
26459215Naald1
27469769Schaal1
28469608Afstandsbus1
29487555Handgreep1
30469221Meenemer1
31470269Koord1
32400382Zeskantbout M8 x 601
33200521Cilinderschroef M3 x 81
34714537Klemstuk1
38469145Klauw1
40467762Inschakelklem1
42499418Beveiligingsinrichting1
43500207Beschermkaphouder1
44400894Verzonken bout M6 x 304
46437177Bout2
47227448Spanstift 2 x 8 mm2
50469161Klauw1
51472885Hanger1
5210001800Kraagschroef1

Succes. En als jij nog tips of trucs hebt, hoor ik het graag.


Nico Kliko

Actieve deelnemer
14 dec 2014
408
20
Nijmegen
Super project! Werken de Jessem guides zo goed als er op internet gezegd word? zijn ze echt in staat om 4 feahterboards te vervangen? in dat geval ga ik deze dan toch maar op m`n verlanglijstje zetten ipv 4 featherboards.


Nico Kliko

Actieve deelnemer
14 dec 2014
408
20
Nijmegen
ow ik zie ook dat ze speciale hebben voor de tafelzaag.. een stuk duurder.. HEb jij deze ook gebruikt voor de tafelzaag?


L.N.

Post veel
11 jul 2014
1.606
325
Super project! Werken de Jessem guides zo goed als er op internet gezegd word? zijn ze echt in staat om 4 feahterboards te vervangen? in dat geval ga ik deze dan toch maar op m`n verlanglijstje zetten ipv 4 featherboards.

Ja, ze werken heel fijn! Ze kosten best wel wat, maar voor mij ging de veiligheid voorop. Het grote voordeel is dat je meer ruimte vrij hebt om het hout te sturen vast te houden. Daarnaast werkt het ook met breed stukken hout (featherboards lopen een track en als het hout breder is dan de afstand tussen de langsgeleider en de t-track. Ik gebruik deze dan ook voor zowel het frezen als bij het zagen. Ik heb de versie voor de freestafel en niet de duurdere voor de zaagtafel. Het nadeel van het model voor de freestafel is dat deze een beperktere zaag/freeshoogte hebben. Bij mijn LS Positioner is dat maar 3 cm. Maar dat is dus afhankelijk van de fence en bij gebruik van een andere fence is deze hoogte ook anders. Ondertussen heb ik een nieuwe zaagtafel gebouwd en daar blijf ik de Clear Stock Guides van Jessem gebruiken.


Laatst bewerkt:
