Welke type scharnier voor klepklast

[MVersteeg]

Hoi,

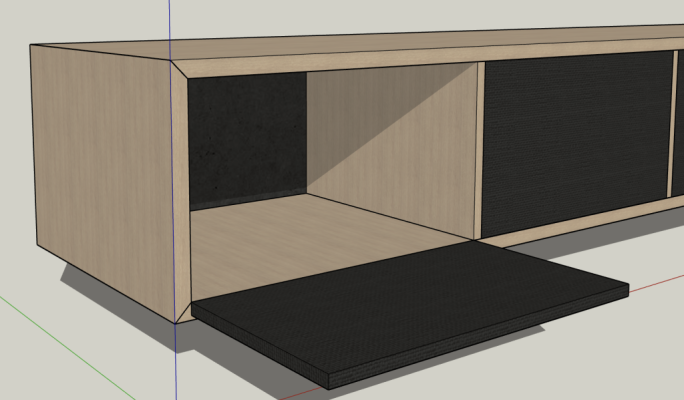

Ik ben bezig met een TV kast aan het ontwerpen waarbij de kleplades in het meubel vallen (zie rechter deur) maar ik zou als deze volledig worden geopend worden gelijk komen met de bovenkant van de onderzijde, zodat er geen opstaande rand ontstaat. Ik heb het hier idee dat geen standaard kastdeur scharnieren voor kan gebruiken

Zijn hier scharnieren hiervoor zo ja welke zou ik in deze situatie het best kunnen gebruiken? Ik zie o.a. bij meubelbeslagonline diverse soorten, maar vraag me af of dit wel werkt in deze situatie.



[Charel09]

Zogenaamde klepscharnieren, icm met klepschaar, is denk ik wat je zoekt



[ZotVanHout]

bij nader kijken . . . lijkt het alsof er een niet ontwarbare tegenstrijdigheid in de tekening zit
de binnenonderkant van de gesloten deur zou in open toestand over een afstand = dikte van de deur naar voor moeten komen



[jorisvh]

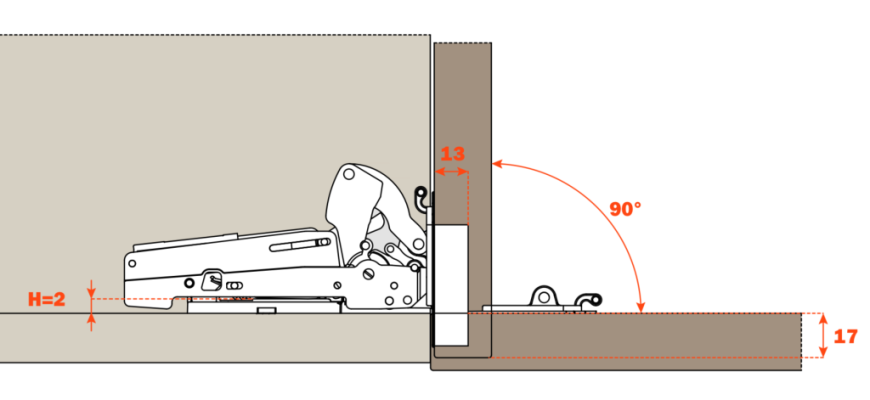

Hettich Markant 11 is een optie

Klepscharnier Markant 11 vernikkeld | 40242 | eShop Hettich - Your leading manufacturer of furniture fittings

Klepscharnier voor opliggende kleppen Kwaliteitsindeling volgens EN 15828, level 2 Gescheiden montage van bodem- en klepdeel Afstelling van de klep door hoogte-, diepte- en zijdelingse verstelling Identieke inboormaten in bodem- en klepdeel Onzichtbare houtuitfrezing door afdekrand aan beide...

shop.hettich.com

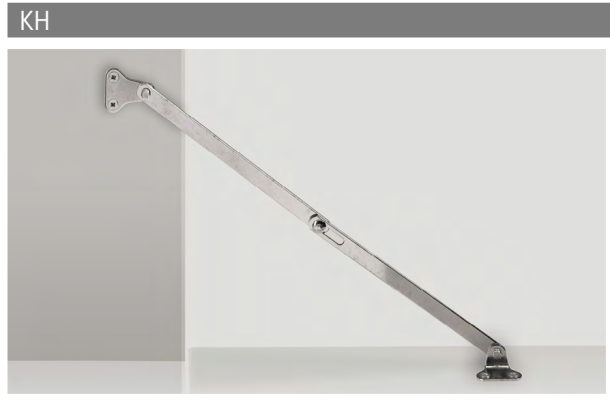

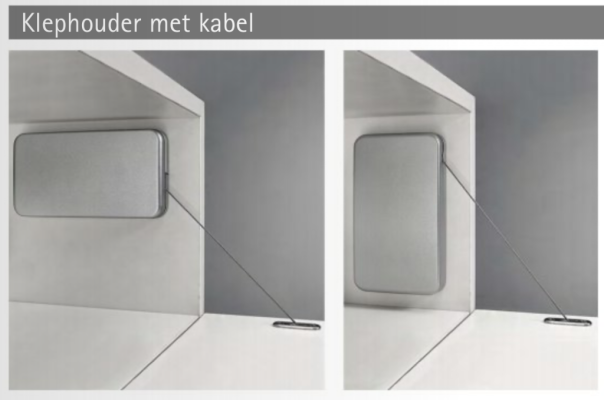

die doet wat je wil maar moet je aanvullen met een klephouder: schaar of snaar, bvb:

Denk dat dit dezelfde is waar Charel naar verwees.

Ik gebruik zelf altijd Salice Pacta. Die zijn wat groter maar dan heb je geen klephouder nodig en die zijn er met demping en push-to-open ingebouwd.

PACTA With Push system for single doors

Compact, self-supporting hinge, designed for flap doors. - SALICE.

www.salice.com

oa bij vanopstal te koop.

Valdeurbeslag Salice

www.vanopstal.be

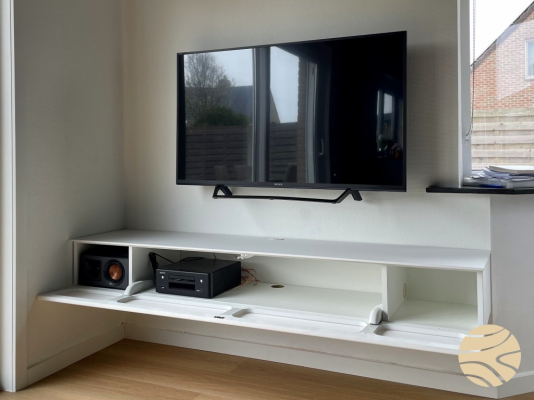

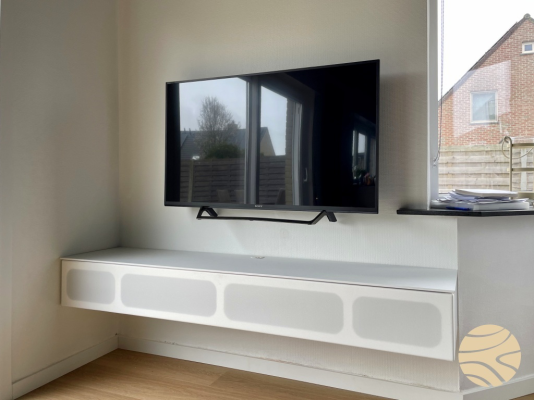

hier enkele foto’s van een TV kast met valdeur met luidsprekerstof die ik voor een klant gemaakt heb:


aanvulling:
was wat te snel. Ik zie nu pas dat je inliggende fronten wil.
dan voldoen geen van bovenstaande oplossingen.
Beste wat ik kan bedenken is een blum 155gr scharnier. Dan komt het front in open toestand “maar” 16mm hoger dan de bodem. dan heb je ook nog klephouders nodig om te opening tot 90gr te beperken.
