Wandrek met CNC gemaakt

L.N.

Post veel
11 jul 2014
1.542
197

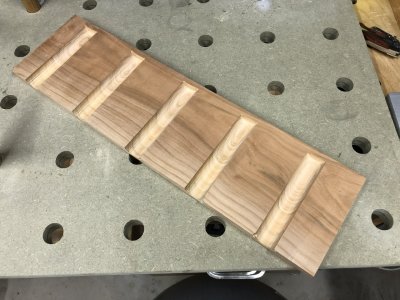

Dit weekend heb ik de CNC aan het werk gezet en de eerste van de boekenplanken gemaakt. Wat is kersen toch mooi hout!

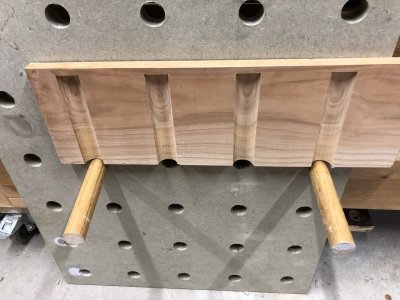

De halfronde sleuven komen overeen met het patroon van de gaten.

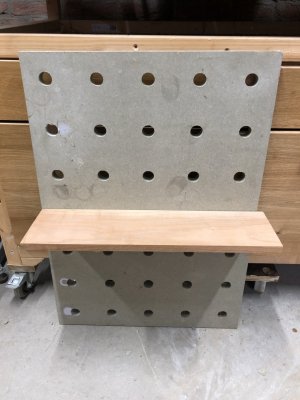

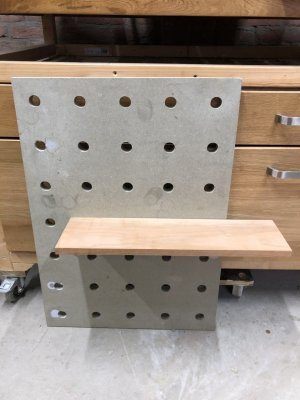

Het maakt dat je de plank kunt plaatsen waar je wilt. Bijvoorbeeld zo:


Of zo:


Er komen 3 of 4 planken bij van verschillende lengtes, zodat er een speels effect ontstaat. De CNC was onmisbaar om de halfronde sleuven te maken.


  • Leuk
Waarderingen: jaap, Joost79 en EdP

L.N.

Post veel
11 jul 2014
1.542
197
Nee, dan rolt de plank bij het minste of geringste naar links of rechts. Bovendien is het ook esthetisch, want dan zie je het ronde hout minder.


Petrolhead

Post veel
4 mrt 2015
1.225
95
Net dat verzonken effect met de half zichtbare ronde stukken maakt het nog mooier. Zegt mijn verbeelding mij, in afwachting van de volgende foto's :D Kersen is ook één van mijn favoriete houtsoorten. Wordt met der tijd ook veel dieper/warmer van kleur, echt leuk!


L.N.

Post veel
11 jul 2014
1.542
197

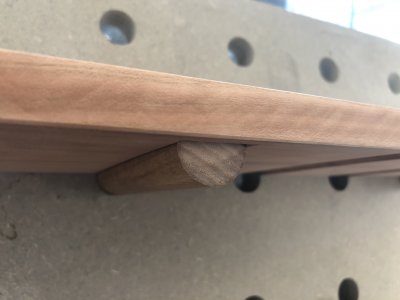

Het verzonken effect maakt het inderdaad mooier. Ik zal vandaag of morgen daar nog een foto van posten.....


Petrolhead

Post veel
4 mrt 2015
1.225
95

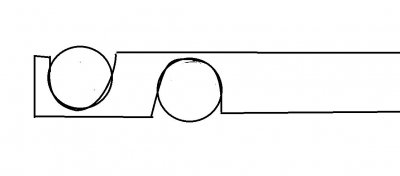

Als je planken zo dik zijn dat ze aan elke kant minstens 10mm boven/onder de gaten zouden uitsteken, zou het volgens mij ook leuk zijn om ze op deze manier te bevestigen (belachelijk slechte paint schets)

Doorbuigen lijkt me geen probleem omdat die kracht opgevangen wordt door het nauwe aansluiten op de ronde stukken. Enige nadeel zal het uitzicht van het aanzienlijk dikkere hout zijn. Maar het leek me wel tof om de ronde delen zo ook boven zichtbaar te hebben.

Laatst bewerkt:
  • Leuk
Waarderingen: MaartenS

Joost79

Actieve deelnemer
27 mei 2017
125
12
Apeldoorn
Slim en leuk bedacht!

Wat veroorzaakt de schade bij het einde (of begin) van de sleuven? Heeft dat met het starten/eindigen van de frees te maken? Of te diep gefreesd oid? Want de rest is superstrak.


Bert Vanderveen

Post veel
1 sep 2015
1.642
128
Enschede, Twente
Slim en leuk bedacht!

Wat veroorzaakt de schade bij het einde (of begin) van de sleuven? Heeft dat met het starten/eindigen van de frees te maken? Of te diep gefreesd oid? Want de rest is superstrak.

Met een ronde bit kun je geen rechte hoeken maken, dus steek je een beetje door naar twee kanten... Alternatief is alle rondhout voorzien van een velling en dat is een pokkejob. En deze 'cheat' zie je toch niet, dus.


L.N.

Post veel
11 jul 2014
1.542
197
Als je planken zo dik zijn dat ze aan elke kant minstens 10mm boven/onder de gaten zouden uitsteken, zou het volgens mij ook leuk zijn om ze op deze manier te bevestigen (belachelijk slechte paint schets)

Bekijk bijlage 90028
Doorbuigen lijkt me geen probleem omdat die kracht opgevangen wordt door het nauwe aansluiten op de ronde stukken. Enige nadeel zal het uitzicht van het aanzienlijk dikkere hout zijn. Maar het leek me wel tof om de ronde delen zo ook boven zichtbaar te hebben.

Dat zou kunnen, maar ik weet niet of ik het mooi vind.

Slim en leuk bedacht!

Wat veroorzaakt de schade bij het einde (of begin) van de sleuven? Heeft dat met het starten/eindigen van de frees te maken? Of te diep gefreesd oid? Want de rest is superstrak.

Dat is geen schade, maar een fout in het pad dat dat Fusion360 voor de frees heeft berekend. Ik had het al gezien bij de test, maar heb te weinig verstand van Fusion om dat te veranderen. En aangezien het aan de onderkant zit, is het toch niet te zien, waardoor ik het minder erg vond.


L.N.

Post veel
11 jul 2014
1.542
197
Een 3 mm radius/ball nose frees. Dat had veel sneller gekund met een frees met een grotere diameter, maar die had ik niet.


L.N.

Post veel
11 jul 2014
1.542
197
Net dat verzonken effect met de half zichtbare ronde stukken maakt het nog mooier. Zegt mijn verbeelding mij, in afwachting van de volgende foto's :D Kersen is ook één van mijn favoriete houtsoorten. Wordt met der tijd ook veel dieper/warmer van kleur, echt leuk!

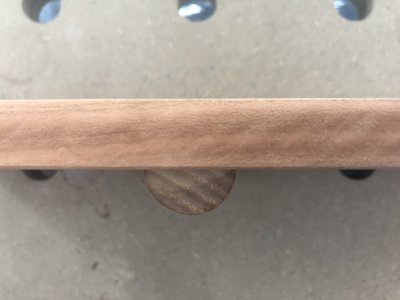

Het is moeilijk om op de foto te zetten....



  • Leuk
Waarderingen: Bosquet

L.N.

Post veel
11 jul 2014
1.542
197

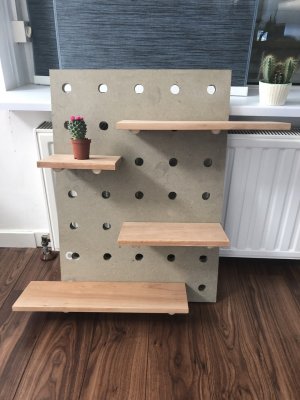

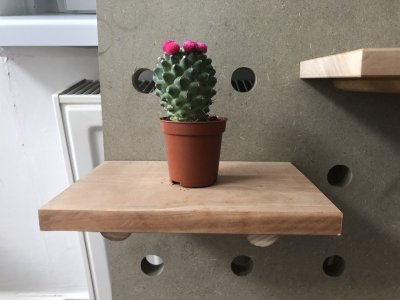

In overleg met de opdrachtgever (= mijn dochter) een plankje doorgezaagd, zodat we nu 1 plank van 5 breed hebben, 1 van 4, 1van 3 en 1 van 2. Dat maakt het speelser. De opdrachtgever heeft gelijk al een indeling gemaakt.



De exacte kleur van het MDF moeten we nog bepalen. Het komt tegen een witte muur, waardoor wit niet zo mooi is. We denken aan heel licht blauw of groen.

Laatst bewerkt:

Athanor

Moderator
6 dec 2015
2.073
290
Leeuwarden
Ik heb dit onderwerp verplaatst en een nieuw topic van gemaakt. Als je er een andere naam aan wil geven, pas ik dat nog wel aan.

Fons


Bigfoot48

Actieve deelnemer
18 dec 2018
76
5
Lieshout
Ik vind het er netjes uitzien!

Ik wilde ook al een paar plankjes aan de muur maken. Zat eerst aan een draadeind in de muur te zetten en dan de plank erover schuiven.

Ik ga dit voorbeeld aan mijn vriendin voorleggen, kijken wat zij ervan vindt :)


3dmazter

My best friend was a carpenter ✞
10 aug 2014
1.417
31
35
Enkhuizen
Mooi.
Misschien de hoeken van de achterplaat een radius geven van 2cm en de hele rand een kleine radius met de frees.


MaartenS

Post veel
29 jul 2012
1.042
61
Omgeving Amersfoort
super gedaan @L.N. , leuk dat zo'n meubelstuk inderdaad wat spannende ontwerpfeatures heeft zoals die verzonken pennen.

ik zou de achterplaat en de plnkaje idd nog een radiusje meegevene, de plaat wat forser dan de plankjes.
