Vrijdragende schuifpoort/fundering maken

[Picobello]

Goedemiddag,

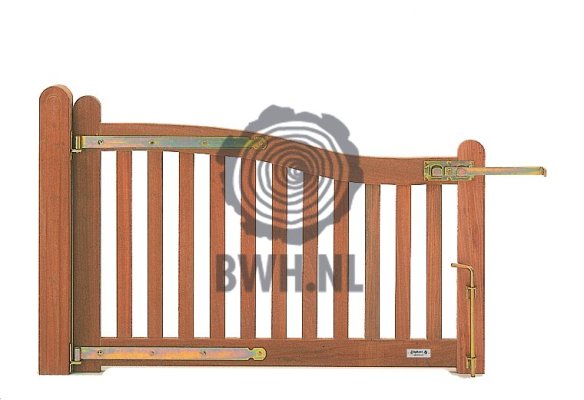

Ik wil graag een vrijdragende schuifpoort gaan maken van hout. Constructie zou ongeveer moeten worden als op de foto, maar dan in schuifpoortuitvoering en zonder die kromming in de bovenste balk. Wordt dus een rechthoekige poort.

Zal een dergelijke constructie niet door gaan hangen?

Ik zie wel dat deze poorten vaak uitgevoerd worden met een driehoek aan één zijde van de poort, maar dat is enkel om de extra lengte van de rail en geautomatiseerde motor samen te kunnen laten functioneren zonder dat dit systeem in je doorrijopening zou komen lijkt mij. Dit is niet bedoelt voor de stevigheid denk ik, maar misschien weten jullie beter?


Daarnaast ben ik even benieuwd hoe ik het gewicht van de fundering kan berekenen.
Moet de fundering ook naast een minimale diepte mbt vorst ook een minimale oppervlakte hebben?

Poort wordt minimaal 4 meter lang, aangezien dat de doorrijopening is.


Voor tips waar ik de geleiderail, motor, loopwieltjes en 2 U- kolommen kan halen zijn welkom.



[chevy66]

Funderingsblokken en jukken en aandrijving, kan elke hekkenboer je leveren. Een volledig houten hek zonder onder rail lijkt me wel een uitdaging. Hout wordt normaalgesproken op een metalen frame gemonteerd.



[Emilio]

4m vrijdragend in hout van 1m hoog gaat hem niet worden. Dan zul ke echt naat staal moeten. Wat is er mis met gewoon een rail, dat is makkelikker en goedkoper.
Poortaandrijvingen kun je gewoon online kopen. Aantal gespecialiseerde aanbieders te vinden via Google waar je mee kunt chatten/mailen etc.



[chevy66]

Als je een elektrische aandrijving wil, zoek dan een hekkenboer om de hoek, die service verleent. Zeker als je zelf niet zo technisch bent. Schuifpoorten gaan nog al eens in storing.



[Peter Neijts]

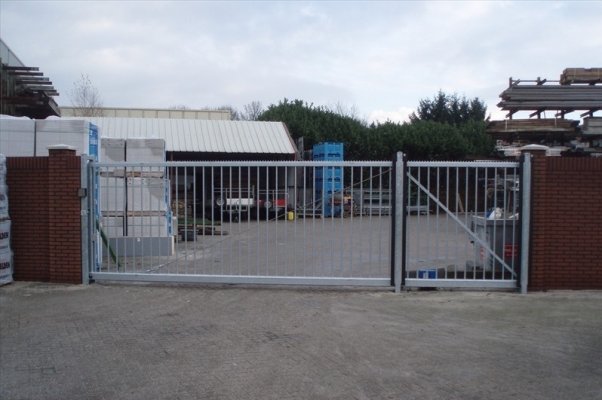

Zoals de heren hierboven al melden kan dat niet. Die driehoek aan de binnenzijde en buitenzijde is wel degelijk voor de stevigheid. Zie plaatje hieronder. Je kunt het vergelijken met een tuibrug.

Er bestaan wel 'houten' schuifhekken, maar die hebben ook een stalen frame. Je hebt ook versies die op een rails lopen. Die lijken mij echter onderhouds / storingsgevoelig zodra er grind of rommel tussen ligt.

Mocht het lukken qua ruimte dan adviseer ik een 'gewone' houten poort te nemen. Qua fundering? Dat ligt helemaal aan de wensen die je hebt. Wil je een gemetselde variant waar je het hek aan monteert of is een houten paal voldoende? Die laatste stort je in de snelbeton. Bij de eerste variant zal je een fundering (inderdaad vorstvrij) moeten maken.

En automatiseren is een fluitje van een cent. Ik heb zelf goede ervaring met HBopeners (Home). Zij leveren openers die je ook op afstand kunt aansturen.



[Emilio]

Zoals de heren hierboven al melden kan dat niet. Die driehoek aan de binnenzijde en buitenzijde is wel degelijk voor de stevigheid. Zie plaatje hieronder. Je kunt het vergelijken met een tuibrug.
Bekijk bijlage 141545
Er bestaan wel 'houten' schuifhekken, maar die hebben ook een stalen frame. Je hebt ook versies die op een rails lopen. Die lijken mij echter onderhouds / storingsgevoelig zodra er grind of rommel tussen ligt.

Mocht het lukken qua ruimte dan adviseer ik een 'gewone' houten poort te nemen. Qua fundering? Dat ligt helemaal aan de wensen die je hebt. Wil je een gemetselde variant waar je het hek aan monteert of is een houten paal voldoende? Die laatste stort je in de snelbeton. Bij de eerste variant zal je een fundering (inderdaad vorstvrij) moeten maken.

En automatiseren is een fluitje van een cent. Ik heb zelf goede ervaring met HBopeners (Home). Zij leveren openers die je ook op afstand kunt aansturen.

Storing met een rail valt alles mee, je moet alleen wel een borsteltje of schrapertje onder je hek monteren om de rail schoon te houden. Heel Frankrijk heeft rijdende hekken en veel grind.....



[Picobello]

Stalen frame kan ik zelf niet maken helaas, dat is jammer..

Een vleugelpoort was ik eerder van plan, maar door wijzigingen in e.e.a. is dit niet handig en blokkeert meteen een parkeerplaats op de oprit.

Vrijdragend heeft de voorkeur ivm storingsgevoeligheid van een railsysteem wat ik uit research kan opmaken en ook hier vermeld wordt.

Die tip van zo'n borsteltje ervoor om je rail schoon te houden is opzich geen gek idee?
Nadeel van een railsysteem is dat ik de oprit aan de voorkant moet openbreken en dan er dan weer een stuk betonfundering tussen de tegels loopt wat ik geen mooi gezicht vind. Dan moet ik weer allerlei puinkorrel weghalen wat wel ff een gedoe is. Maar je zou ALS je dat doet, de fundering iets lager kunnen storten en dan je oude bestrating eroverheen lijmen oid?? Wanneer de tegels rondom wat verzakken krijg je wel een rare oneffenheid in die oprit denk ik...

Vrijdragend is toch wel het mooiste lijkt me. Betonfundering als contragewicht en paar van die U kolommen erin verwerken is uiteindelijk ook makkelijker/sneller werken dan die oprit openbreken wat ook nog minder mooi is.

Is er echt geen manier om zelf een voldoende stevig schuifpoort te maken zonder metaalbewerking? Of tips waar ik een metalenframe kan halen wat niet heel nauw op maat hoeft te zijn waar ik daarna mijn houten poort omheen bouw?

Zou je een 'vrijdragende' poort ook niet gewoon met een geveerde loopwiel kunnen uitvoeren? Zonder wieltjes zou deze ook gewoon zijn eigen koers volgen, dus je kan zoiets dan toch ook zonder rail toepassen?
