trappen maken voor poppenhuis

[Tjeerd]

Voor mijn poppenhuis heb ik 2 trappen gemaakt.
De esdoorn bomen ingefreesd en in de sleuven wengé traptreden.

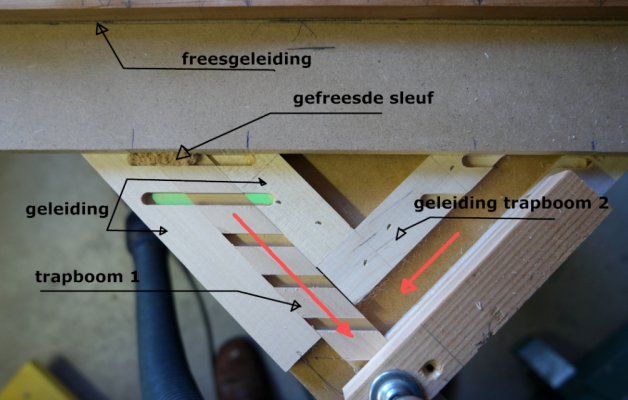

Voor dat freeswerk maakte ik een hulpstuk waarmee ik zowel de ene als de andere trapboom kon infrezen zonder de bovenfresgeleiding te hoeven veranderen.
Bovendien had ik altijd dezelfde sleufafstand door een extra sleuf te frezen. Zie foto.

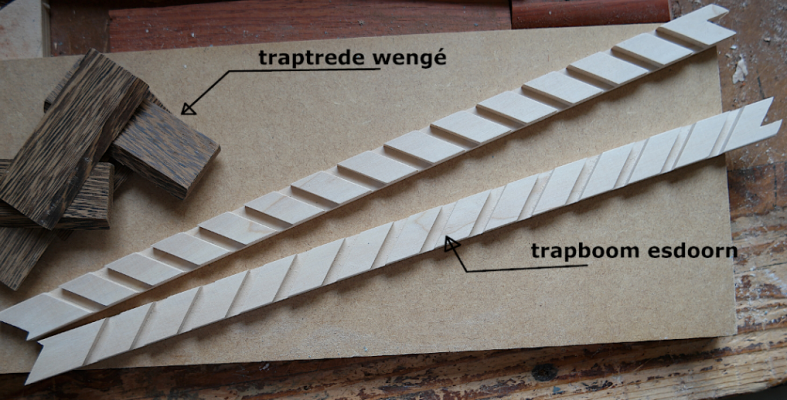

Zie het resultaat op de volgnde foto

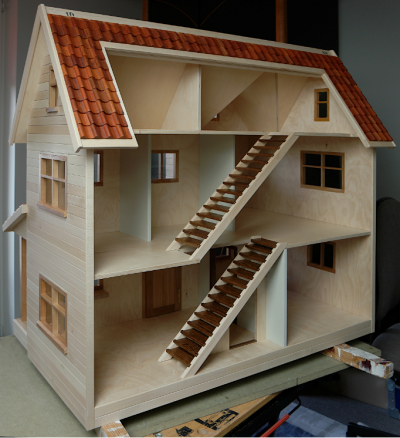

Hieronder nog de gemonteerde trappen in het poppenhuis.



Intussen is het poppenhuis gereed en 2e paasdag "afgeleverd" tot volle tevredenheid van de kleindochter.



[Smans]

Ziet er mooi uit/ mag je trots op zijn



[Torro]

Ziet er mooi uit/ mag je trots op zijn



[Torro]

Het geheel ziet er erg mooi uit.
Vooral de dakpannetjes zijn heel erg mooi.
Heb je die ook zelf gemaakt.



[trigger]

Potdorie wat een droomstuk :O.



[ZotVanHout]

Voor dat freeswerk maakte ik een hulpstuk waarmee ik zowel de ene als de andere trapboom kon infrezen zonder de bovenfresgeleiding te hoeven veranderen.
Bovendien had ik altijd dezelfde sleufafstand door een extra sleuf te frezen.

het ziet er mooi uit
helaas is mijn poppen(huis)tijd al lang vervlogen
kan je de technische sluier die over dat hulpstuk ligt, meer oplichten ?



[Joseph]

Wauw!
Deze ga ik niet aan mijn dochters laten zien



[Tjeerd]

Torro: kijk naar mijn "thread" Produceren van minidakpannen in hout" in het Forum "Werken met hout".

Zot van hout: Je zegt "kan je de technische sluier die over dat hulpstuk ligt, meer oplichten". Wat wil je precies weten?

ps Met de "thread" Maken van het poppenhuis" ben ik nog bezig.

Hier alvast een plaatje.



[Athanor]

Zie voor de dakpannen onderstaand topic:

Produceren van minidakpannen in hout

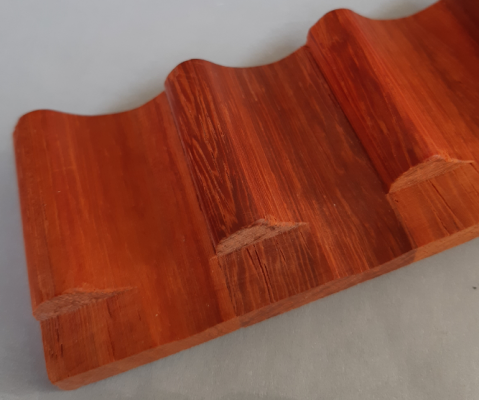

Voor het poppenhuis in aanbouw zocht ik naar houten dakpannen. In SketchUp maakte ik het ontwerp. Hierbij gebruikte ik 2 freesjes, zie bijgaande tekening. In onderstaande schets zie je het productieproces. Stap 1 is het schaven van latten van 13 x 25 mm. Daarna wordt het profiel gefreesd...

www.woodworking.nl



[ZotVanHout]

Zot van hout: Je zegt "kan je de technische sluier die over dat hulpstuk ligt, meer oplichten". Wat wil je precies weten?

ik doel op de wijze waarop je met de bovenfrees de gleuven trekt
poppenhuizen zitten bij mij niet in de pijplijn
maar mogelijks kan ik jouw systeem gebruiken voor de gleuven van jaloezieën en de nesten van trappen
komt dit in jouw zo-heb-ik-het-gemaakt-reportage aan beurt, dan wacht ik met geduld en spanning
alvast bedankt



[Bijtel]

Mooi hulpstuk voor de trap (mooi poppenhuis ook!). Deze methode werkt echter niet bij een full-size trap. Hier wordt langs de freesgeleiding met een kopieerfrees een doorgaande sleuf gemaakt. En voor de volgende sleuf wordt de trapboom opgeschoven.
Ik zie niet hoe je de trapboom in de mal vastklemd. Dat stuk metaal onderop de foto is een lijmklem?



[ZotVanHout]

Deze methode werkt echter niet bij een full-size trap.

het zou kunnen dat het daar niet werkt
ik probeer eerst de doorgronden hoe @Tjeerd tewerk gegaan is
daarna kijk ik welke delen van zijn werkwijze voor andere toepassingen bruikbaar zijn
mijn aandacht gaat vooral naar de precisie + de herhaalbaarheid van de bewerking



[Tjeerd]

Goed gezien Bijtel!
Ik trek de "trapboom", door de sleuf van latten met dezelfde dikte. Dat gaat vrij strak. Uit voorzorg klem ik de trapboom tijdens het frezen met een lijmtang.

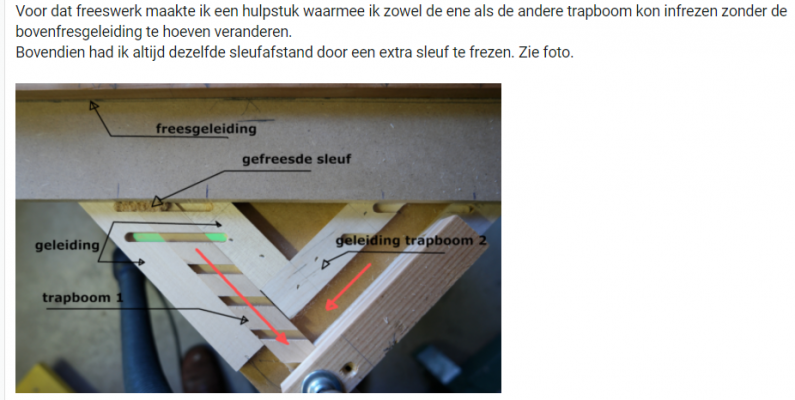

De trapboom wordt zover doorgetrokken totdat de gefreesde sleuf gelijk ligt met de sleuf (groen gemarkeerd op de foto) in de beide geleidelatten.



[quatorze]

ps Met de "thread" Maken van het poppenhuis" ben ik nog bezig.

Daar ben ik erg benieuwd naar.
Ik vind het een mooi ontwerp en een vakkundige uitvoering!
Heb zelf ook een poppenhuis gebouwd en ontwerp enigszins aangepast,dus ik weet hoe veel geduld en vindingrijkheid hier voor nodig is.



[Tjeerd]

ik probeer eerst de doorgronden hoe @Tjeerd tewerk gegaan is
daarna kijk ik welke delen van zijn werkwijze voor andere toepassingen bruikbaar zijn
mijn aandacht gaat vooral naar de precisie + de herhaalbaarheid van de bewerking

Hieronder nog wat verduidelijkingen.

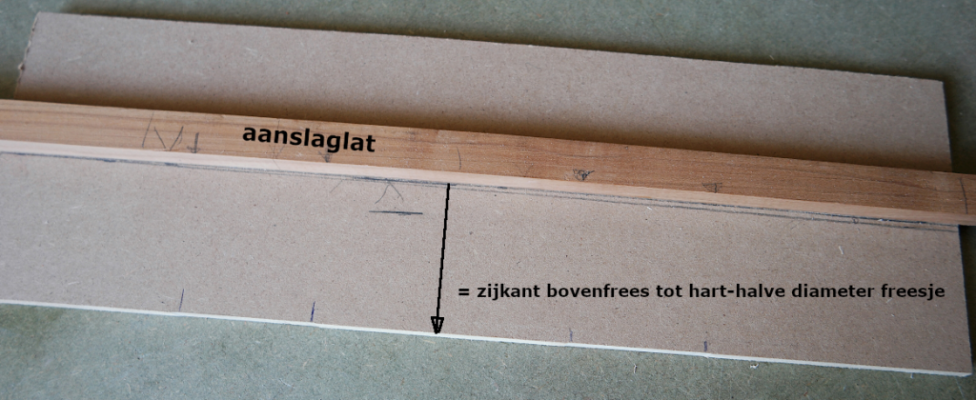

Eerst de freesaanslag maken. Neem een plaatje en lijm daar een rechte lat op. Onderzijde van het plaatje op maat frezen, zie foto.

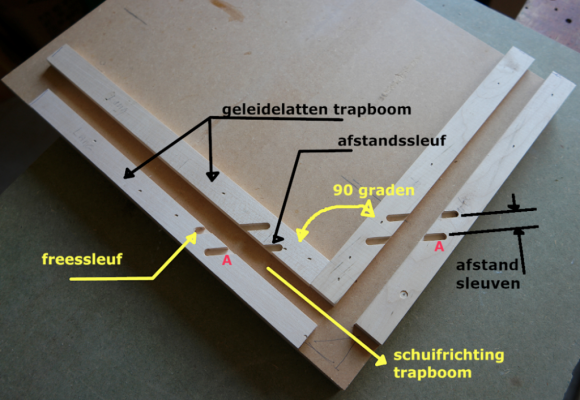

Dan het 2e deel maken. Op een plaat 2 sets geleiding trapboom maken, 90 graden op elkaar en even dik als de trapbomen. Zorg dat de trapbomen er strak doorheen schuiven. Zie foto.



Dan het aanslaghulpstuk er op monteren op 45 graden t.o.v. de trapboomgeleiders. De afstandssleuven A frezen en vervolgens de aanslag omhoogschuiven totdat de gewenste freessleuf gemaakt kan worden (op foto bovenzijde freessleuf). Vervolgens de aanslag definitief vastmaken.
De freessleuven in de geleidingen ontstaan natuur pas als je daadwerkekelijk in de trapbomen gaat frezen.

Foto 3 geeft de situatie weer als je aan het frezen bent.

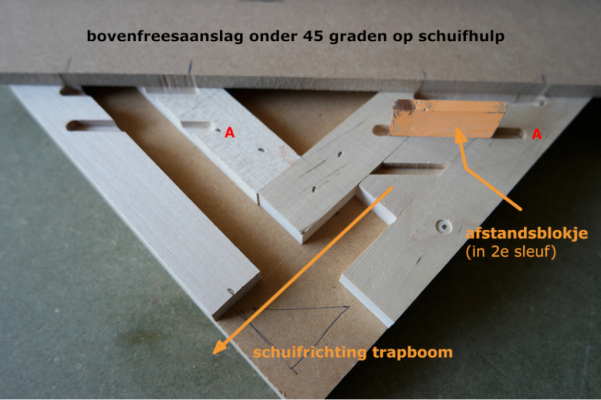

De eerste sleuven zijn gefreesd. Om gelijke onderlinge afstand te bewaken heb ik in de afstandssleuf A een afstandsblokje gezet. Dat doe ik telkens wanneer een sleuf gefreesd is (frezen doorschuiven - afstandsblokje en weer frezen).

Bij grotere maten van trapbomen of latten zou je wellicht niet het hout tussen de geleidingen moeten schuiven maar het hulpstuk over het werkstuk. Kwestie van kreatief toepassen.



[ZotVanHout]

picco bello !

Eerst de freesaanslag maken.

waar & hoe plaats je die freesaanslag ?

Om gelijke onderlinge afstand te bewaken heb ik in de afstandssleuf A een afstandsblokje gezet.

dat afstandsblokje, wat een fysische positionering is, miste ik in het oorspronkelijke verhaal

Bij grotere maten van trapbomen of latten zou je wellicht niet het hout tussen de geleidingen moeten schuiven maar het hulpstuk over het werkstuk.

voor jaloezieën zie ik dit nog doenbaar
trapbomen kunnen inderdaad een maatje te groot zijn
wanneer ik de geleiding over de bomen verschuif, dan duikt het aspect van de precieze fysische positionering weer op



[Tjeerd]

wanneer ik de geleiding over de bomen verschuif, dan duikt het aspect van de precieze fysische positionering weer op

Nee hoor. De bovenfreesaanslag plaats je "ergens" onder 45 graden op het "trapboomgeleiderhulpstuk".
De voorrand van de aanslag is meteen ook de bovenrand van je sleuf. Dus voor de 1e sleuf een potloodlijntje (onder 45 graden) plaatsen en freen maar! De afstand van de volgende sleuven bepaal jesteeds met het afstandsblokje.



[Bijtel]

In plaats van een afstandsblokje, kan je ook gewoon het werkstuk eerst aftekenen met potlood. Dat is bij hout bijna altijd nauwkeurig genoeg.
Ik vind deze mal slim gemaakt. Ben sowieso fan van (frees)mallen



[Torro]

In plaats van een afstandsblokje, kan je ook gewoon het werkstuk eerst aftekenen met potlood. Dat is bij hout bijna altijd nauwkeurig genoeg.
Ik vind deze mal slim gemaakt. Ben sowieso fan van (frees)mallen

Tjeerd ik heb je post over de dakpannetjes bekeken.
Gweldig om te zien en vooral ingenieus, maar wat een werk, 900 stuks!
wat schaal is het?



[Tjeerd]

Tjeerd ik heb je post over de dakpannetjes bekeken.

Gweldig om te zien en vooral ingenieus, maar wat een werk, 900 stuks!
wat schaal is het?

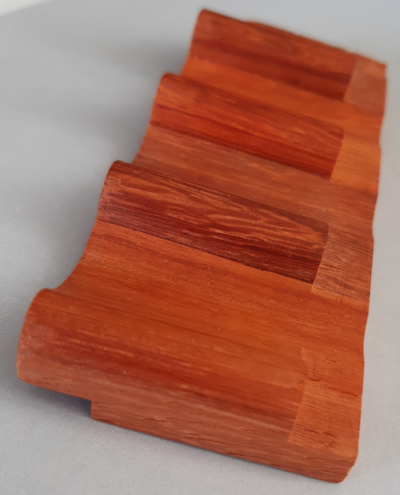

Uiteindelijk heb ik ze 38 x 25 mm gemaakt en 12,5 mm dik. Omdat ze 8 mm over elkaar vallen zijn ze 25 x 30 mm "werkend".
