Tekening van traditionele dakkapel

[hartvoorhout.jouwweb.nl]

Hallo, wij zijn bezig met het kopen van een ander huis.
Het is een 2 onder 1 kap met dak doorlopend tot beneden verdieping. Op de 2e etage zijn er ooit 2 foei lelijke dakkapellen geplaatst met plat dak.
Ik zou bijna zeggen : ze zijn gelukkig verrot.

Graag zou ik twee dakkapellen terug bouwen met pannen puntdak.
Heeft er iemand tekeningen die ik daarvoor kan gebruiken. Al is het maar om de manier van constructie te bepalen.
Ik zal proberen wat foto's van de bestaande bij te voegen en van wat we graag zouden willen.

Alvast bedankt,

Edwin



[Pel]

Edwin, dat is voor ieder dak terplaatse bekijken hoe je het beste uit komt, de bovenste vorstbalk van de dakkapel kun je het beste uit laten komen op een gording van het dak. Daarna zul je je aan moeten passen aan de raveling die er nu zit van de oude dakkapel, daar kun je het beste op verder bouwen.

Groet Pel.



[Ronald L.]

De constructiedetails staan oa in Jellema.



[hartvoorhout.jouwweb.nl]

Bedankt,

Wat bedoel je met staan in : Jellema , Ronald ?. Stomme vraag misschien maar kom er niet op ��.

Gr Edwin.



[DeBo]

Wat bedoel je met staan in : Jellema

Jellema is een boek voor hogere Bouwkunde in het onderwijs



[Hirumili]

Is dit misschien een leidraad?

http://www.kreuv.nl/wp_kreuv/?p=6202

om de foto's te verlaten klik dan op de witte text onder de foto's
Er staat staat ook een link over de complete dak met de kapel.

grt. Michael



[Pel]

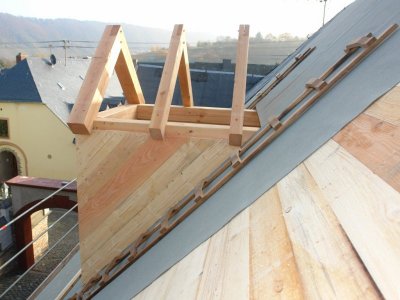

Je kunt ook zoals hier, van de site de link van Hirumili het zo maken.

Groet Pel.



[Hirumili]

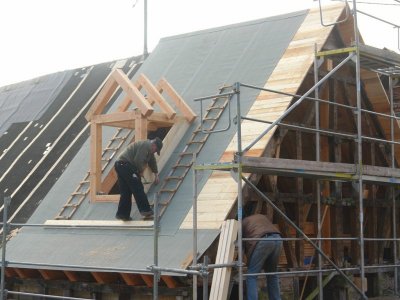

Op de foto's zie je de mannen op het dak werken, ivm de veiligheid zou ik adviseren om in je werkplaats/garage een stelling te maken met de juiste dakhelling, je dakkapel doorop maken, dan demonteren, en dan monteren op je daadwerkelijke dak.
prefabben dus.

grt. Michael



[Pel]

Je kunt in wezen de dakkapel compleet af maken, alleen heb je dan een kraan nodig om hem op het dak te tillen, een vriend van mij heeft dat op deze manier gedaan.

Groet Pel.



[Hirumili]

Wij hebben dat dus ook gedaan, alleen dan zonder hijskraan.
Onze dakkapel was platdak met een breedte van 6mtr.

grt. Michael



[chevy66]

Is jouw huis het enige huis in de straat met zulke dakkapellen? Als de dakkapellen bij je in de straat allemaal een plat dak hebben, wil de gemeente vaak dat je dat beeld volgt. Als er meer huizen met een pannendak zijn, vraag dan even of ze toevallig nog een tekening hebben, dat scheelt weer werk.
