Splitter voor Festool stofzuiger

[Jeroen B]

Hallo,
Graag zou ik voor mijn Festool stofzuiger een splitter kopen of maken zodat ik zowel mijn tafelcircelzaag als ook mijn afkortzaag op dezelfde stofzuiger kan aansluiten. Ik denk dan aan een systeem met schuiven zoals je dat ook bij afzuigingen ziet voor bijv. de vlak van diktebank, maar dan voor Festool slangen. Het doel is dat ik niet telkens de slang in de stofzuiger hoef om te zetten. Zit ik nog wel met het telkens wisselen van de stekkers van de apparaten voor de automatische inschakeling van de stofzuiger…. Heeft er iemand ervaring of ideeën voor een dergelijke opstelling? Ik heb al heel wat uurtjes gegoogled, maar nog niets gevonden.
groetjes,
Jeroen



[Bert Vanderveen]

De onderdelen hiervoor heeft Festool. Het is aan de prijs, maar het werkt perfect.
Het Y-stuk heeft artikelnummer 452898. Dan heb je nog twee Afsluitschuiven nodig, die hebben artikelnummer 497926.
Voor het elektragedeelte zoek je naar een dubbele stekker. Ze worden ook wel dubbele verdeel genoemd. Ik heb twee gescoord bij een bouwmarkt, maar dat is al jaren geleden.
Deze combinatie werkt perfect. Het enige wat je hoeft te doen is 1 schuif dicht, 1 schuif open doen.

Aanvulling: deze lijkt het meest op wat ik heb gebruikt:

Tweeweg stekker randaarde zwart SWD horizontaa - Fixxar

Bellson 008567

fixxar.nl



[thomasz]

En er zjn 3d modellen om te printen. Zoeken op 'festool blast gate'

Printables

www.printables.com



[knotwilg]

En er zjn 3d modellen om te printen. Zoeken op 'festool blast gate'

Printables

www.printables.com

Omdat ik echt geen idee heb, wat kost het om zo'n groot ding te printen.

De Festool set zoals @Bert Vanderveen beschrijft is ca. 150.- (rubart.de)



[chevy66]

Blastgates.de heeft een hele collectie in pvc maten. Volgens mij printen ze alles.



[H@ns]

Goedkoper kan nie:



[binarin]

Omdat ik echt geen idee heb, wat kost het om zo'n groot ding te printen.

Electra en filament voor deze model zouden ongeveer 30€ kosten. Ik weet niet hoeveel mensen daar meestal bovenop rekenen: arbeid, afschrijving van de printer, kans op mislukte afdrukken enz. Misschien nog 30€.



[L.N.]

Die slangen zijn te dun voor een vlak/vandiktebank en een Festool stofzuiger zuigt te weinig m3/u.

Voor mijn setup heb ik standaard PVC buizen/Y-stukken met Festool blast gates gebruikt. Er zit een Oneida cycloon tussen en daar heb is de slangen van gebruikt.



[Bernard43]

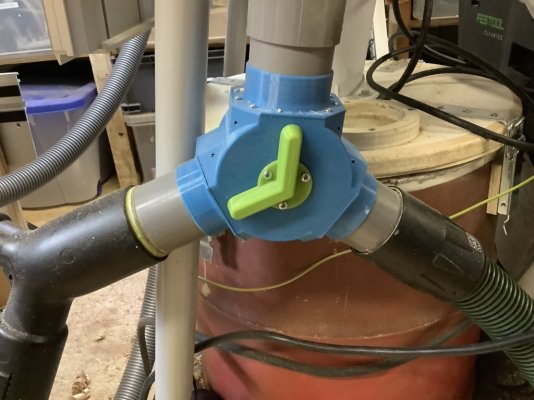

Ik heb deze geprint van thingiverse. De printer is er wel een dagje mee zoet geweest en alles bijelkaar een halve rol pet filament. De bovenste gaat met 50 mm pvc naar de cycloon.



[Bert Vanderveen]

Hou er wel rekening mee dat pvc– en zelfgeprinte onderdelen de anti-statische keten kunnen onderbreken/verstoren.



[chevy66]

Waarom is dat van belang?



[Bert Vanderveen]

Waarom is dat van belang?

How do anti-static products work?

An easy-to-understand explanation of how anti-static coatings and similar products keep you safe by reducing static electricity and sparks.

www.explainthatstuff.com

Het is wel een onderwerp dat tegenstrijdige meningen oplevert, van 'heel belangrijk' tot 'compleet overbodig'. Ik heb het aangeduid omdat de 'betere' stofzuigermakers er nadruk op leggen dat hun producten anti-statisch zijn. En dat componenten in de keten die niet anti-statisch zijn dat verstoren.



[robvansuilen]

Zullen we die discussie voeren in één van de tig topics die daar al mee vervuild zijn geraakt?



[fantic]

Koop een rol aluminium tape en plak er een smal strookje op en je bent weer klaar met de onderbreking. Desnoods zet je er nog een aarddraad aan.



[the duke]

Als je de stekkers niet wilt omsteken, stekker met snoer, in de afzuiger steken. Op de andere zijde van het snoer een stekkerblok monteren, hier steek je de stekkers van je machines in. Als je dan een machine aanzet gaat je stofzuiger aan .



[Jeroen B]

Zoals altijd allemaal bedankt voor de reacties, dit blijft toch een machtig mooi forum!

Wat ik niet helemaal begrijp is welke toepassing festool voorziet voor enkel en alleen het y- stuk 452898 ? Het is om twee slangen op een stofzuiger aan te sluiten, maar zonder afsluitingen zuig je toch altijd veel valse lucht? De blast gate die ze voorschrijven is bedoelt voor de Planex, niet om twee slangen op een stofzuiger aan te sluiten…? Festool kennende zullen ze toch echt wel een specifieke toepassing voorzien…

ik heb nog even zoeken googlen en kom ook het volgende tegen: Y connector w/ blast gate ???
ziet er allemaal een beetje rommelig uit, @Bert Vanderveen of @L.N. wellicht hebben jullie een elegantere oplossing bedacht?

Dat 3D printen is voor mij nieuw terrein. Kun je dan gewoon bestanden downloaden en ergens laten printen? Zo ja, wat zou een goed adres zijn?



[L.N.]

Festool heeft geen stofzuigers met 2 aansluitingen, dus die blast gates hebben een ander doel. Namelijk voorkomen dat bij het filterreinigen van bepaalde modellen stofzuiger kwalijke stoffen naar buiten worden geblazen.

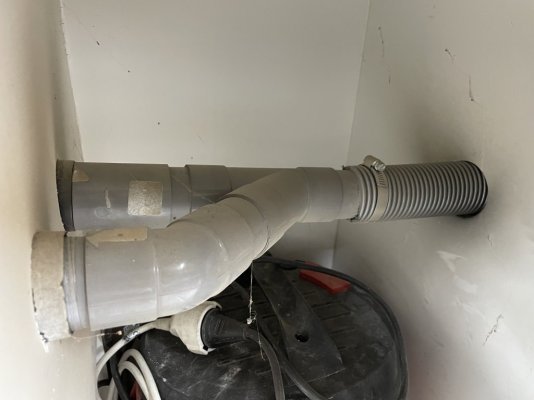

Ik heb heb het zo opgelost:

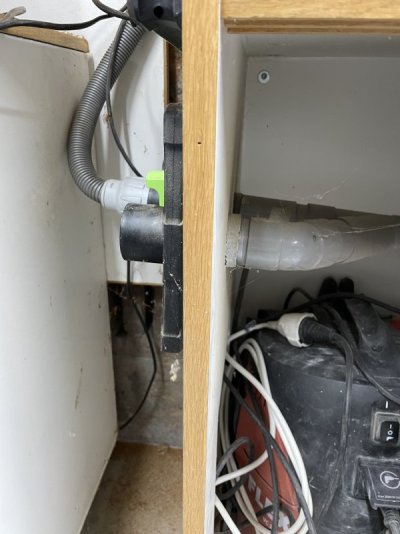

De grijze buis rechts loop naar mijn cycloon.

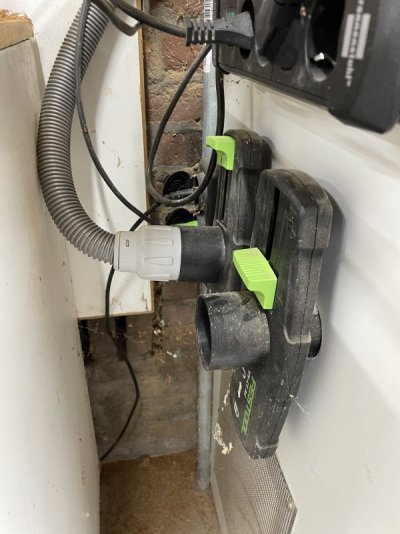

En dan door de zijkant van het kastje naar de 2 Festool blast gates. De stekkerdoos is doorgelust naar de stofzuiger.



[Jeroen B]

Festool heeft geen stofzuigers met 2 aansluitingen, dus die blast gates hebben een ander doel. Namelijk voorkomen dat bij het filterreinigen van bepaalde modellen stofzuiger kwalijke stoffen naar buiten worden geblazen.

Ik heb heb het zo opgelost:

Bekijk bijlage 141557

De grijze buis rechts loop naar mijn cycloon.

Bekijk bijlage 141556

En dan door de zijkant van het kastje naar de 2 Festool blast gates. De stekkerdoos is doorgelust naar de stofzuiger.

Bekijk bijlage 141555

Dank je! Praktische oplossing. Het ging mij meer om het nut van het y stuk. Zie ook bij 1:16 de uitleg,

Ik heb ook een mailtje naar Festool gestuurd…



[L.N.]

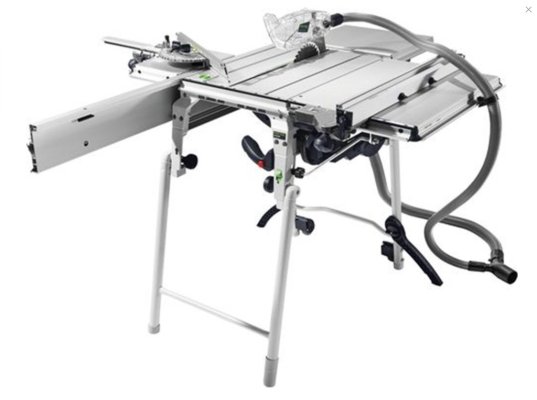

Het Y-stuk is bv voor een Festool CS 50 of CS 70 zaagtafel. Daar heb je afzuiging onder de tafel en boven de tafel bij het zaagblad.



[Bert Vanderveen]

Wat ik niet helemaal begrijp is welke toepassing festool voorziet voor enkel en alleen het y- stuk 452898 ? Het is om twee slangen op een stofzuiger aan te sluiten, maar zonder afsluitingen zuig je toch altijd veel valse lucht? De blast gate die ze voorschrijven is bedoelt voor de Planex, niet om twee slangen op een stofzuiger aan te sluiten…? Festool kennende zullen ze toch echt wel een specifieke toepassing voorzien…

Bij de Y zit een afsluitkap.
Ik geeft toe dat het combineren van twee blastgates met de Y een hack is. Ik ben zeker niet de eerste die hem toegepast heeft (in mijn geval zelfs dubbel).
Ik ga deze week uitzoeken waar die Y eigenlijk voor bedoeld is. Ik heb het vermoeden dat het handig is voor gevallen waar de standaard Y-met-slangen (die ondermeer bij de CMS-units TS en FS toegepast wordt, alsmede de TKS60) niet 'past' vanwege een gewenste dikkere slang of het gebruiken van de toelopende slang (50 naar 35) - de laatste is trouwens meer iets van Protool dan van Festool, geloof ik.
