Smaley in de vorm van een snoepdoos.

[sirjacobsd]

Beste forumleden,
Al een ganse tijd wil ik starten met een nieuw projectje, maar de tijd ontbrak me steeds.
Toch maak ik er een gedacht van om weer iets boeiends te maken en te laten zien hoe het van tekening tot gedraaid eindresultaat komt.
Het idee zit achter een smaley die een snoependoos moet worden.

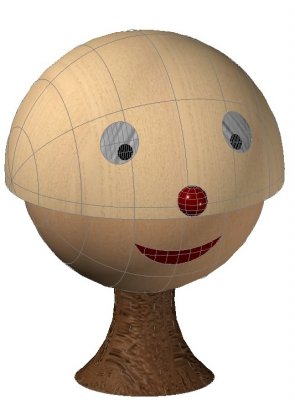

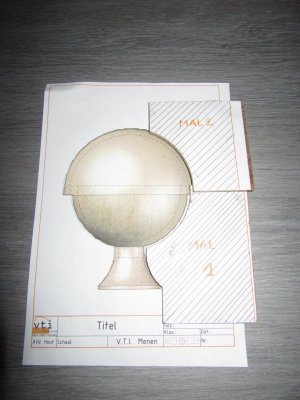

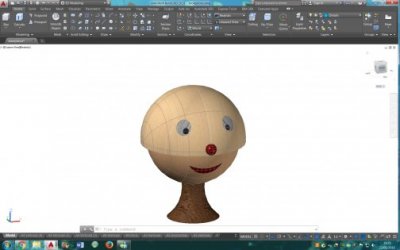

Hier mijn 3D tekening.


Binnenkort kan je hiervan alle bewerkingen en technieken ontdekken.



[shadowman]

Leuk! Ben weer benieuwd



[Hunto]

AH, Pinokkio neemt een vriendin mee naar Zwolle. Leuk!



[sirjacobsd]

AH, Pinokkio neemt een vriendin mee naar Zwolle. Leuk!

Ja Hunto, zo had ik het nog niet bekeken.
In ieder geval, het zal dan een dwergvriendinnetje worden aangezien dat het maar een hoogte zal hebben van +/- 170 mm op een diameter van 140 mm.



[Wimmel]

Snoepjes! Ik ben benieuwd Didier naar de vele foto's.



[sirjacobsd]

De voorbereidende werken zijn va sart gegaan.

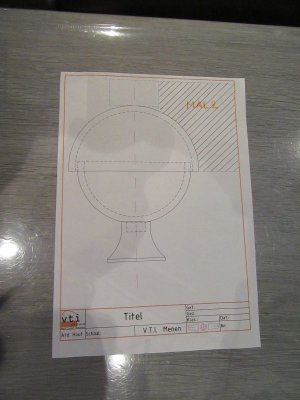

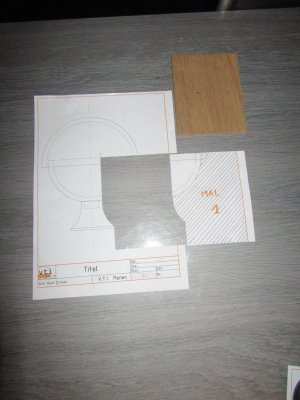

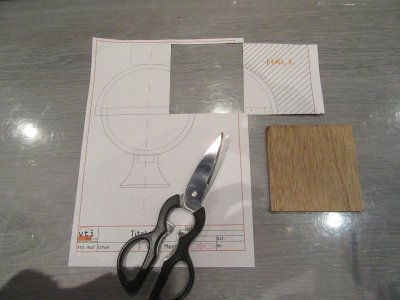

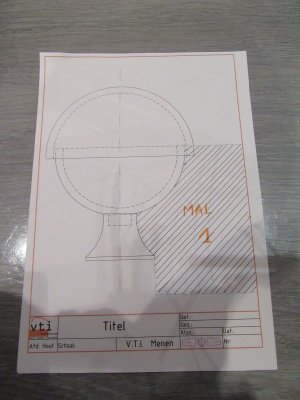

Via mijn 2D tekening werden de malletjes gemaakt.


Twee triplexstukjes van een 4-tal mm dikte gezaagd en de papierversie qua malletjes zijn uitgeknipt.

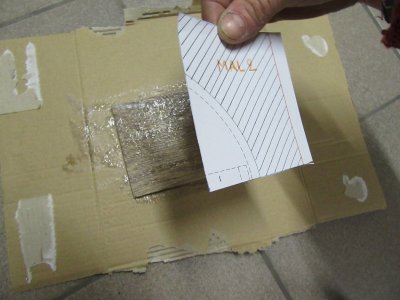

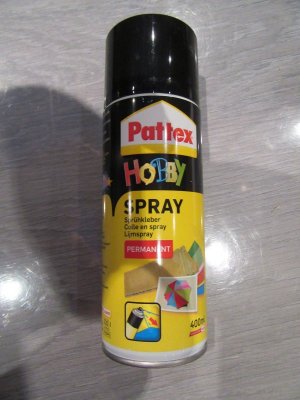

Via een spay werden de uitgeknipte malletjes gekleefd op de triplexstukjes.

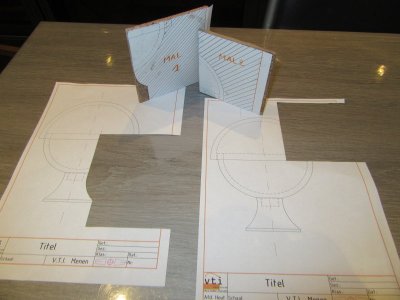

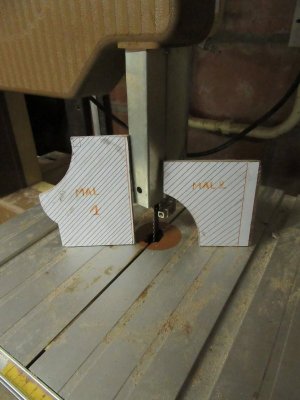

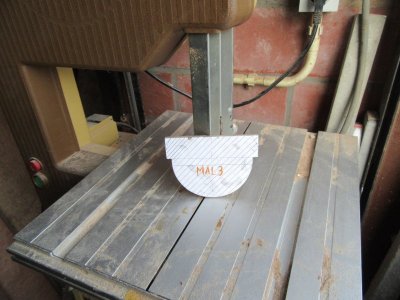

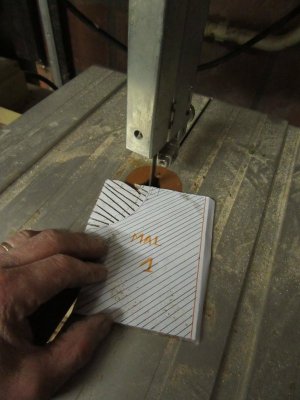

De malletjes nu correct uitzagen via de lintzaag.


Nog eens controle tegenover de tekening gedaan.

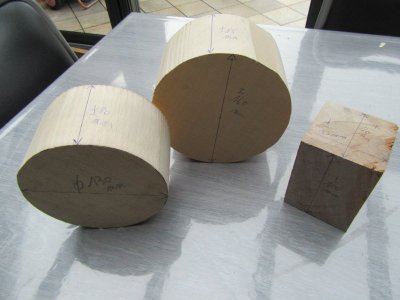

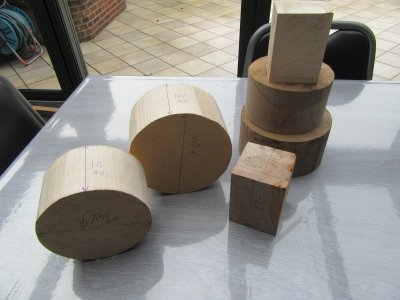

Werkstukje klaarmaken.
Ik heb beslist om 2 smaleys te maken. Ze worden het spiegelbeeld van elkaar.
De ene zal gemaakt worden uit een esdoorn bol met de combinatie van een vergrijsde notelaar ondervoetje.
De andere zal een vergrijsde notelaar bol worden met een esdoorn ondervoetje.


Nu ben ik klaar om te starten aan de draaibank.
de volgen handelingen plaats ik weer zo snel mogelijk.



[sirjacobsd]

Snoepjes! Ik ben benieuwd Didier naar de vele foto's.

Ja Wim, in Zwolle mag je snoepjes grijpen zoveel als je maar wil. Ik voorzie het zeker.



[sirjacobsd]

D startfase bij het draaien gebeurt aan de kleinste halve bol.

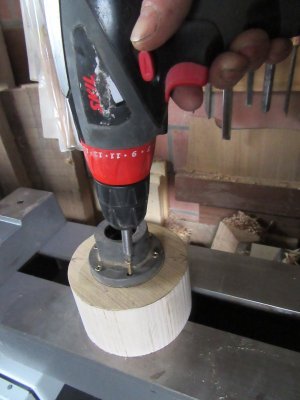

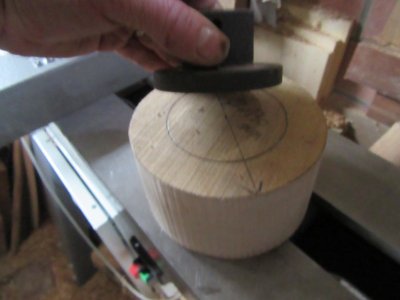

Een vaste flens aftekenen op het werkstuk en erop schroeven.

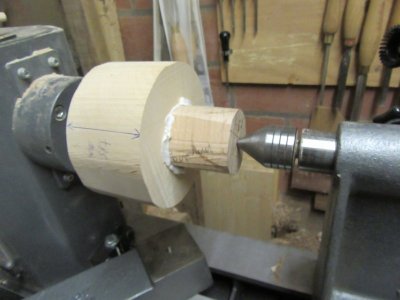

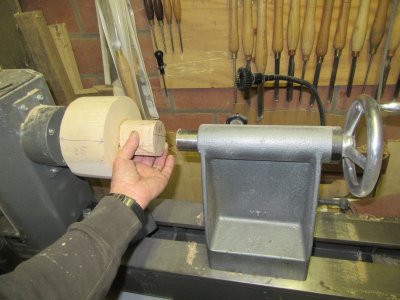

Het geheel op de draaibank steken en een deugelstukje aandraaien.

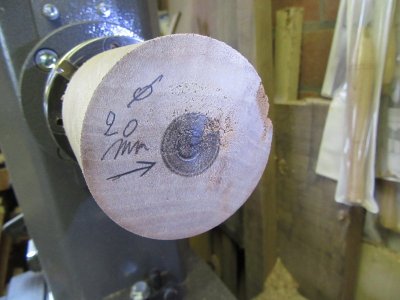

Doordat mijn hout wat aan de krappe kant was heb ik maar een deugltje van een 6 à 7 mm kunnen aandraaien.
Toch genoeg om een verbindingsmethode in te steken om een andere blok eraan te kunnen lijmen.


Het werkstuk met de vaste fles van de draaibank nemen.

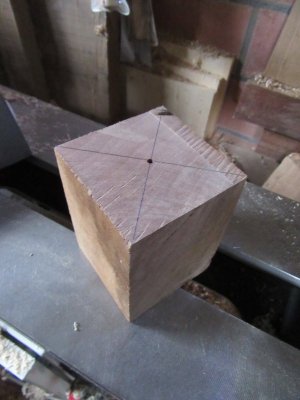

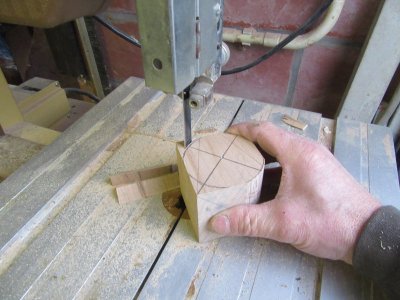

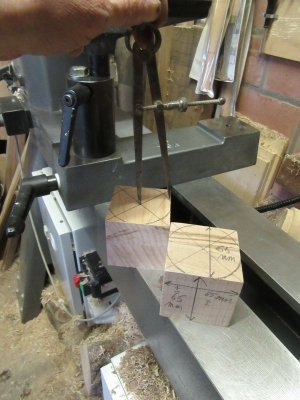

Daarna het werkstukje nemen om de voet uit te draaien en de diagonalen trekken om het middelpunt te bepalen.

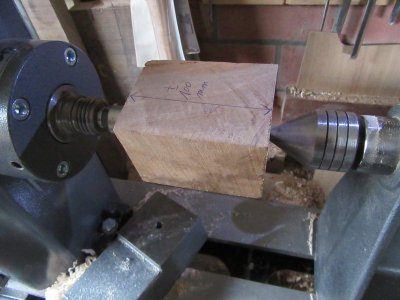

Na het priemen van het middelpunt is het werkstuk tussen 2 centerpunten gespannen.

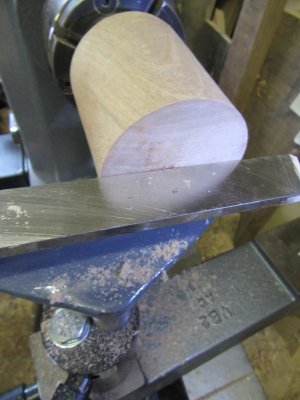

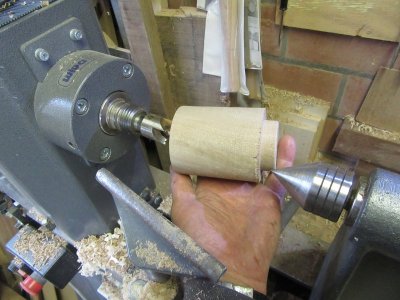

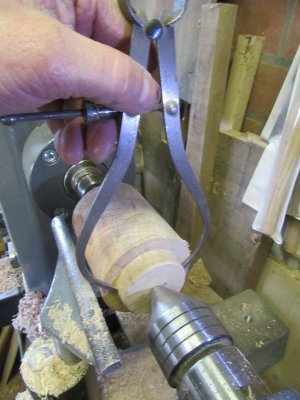

Het voetstukje ruw rond draaien op een diameter van +/- 70 mm.


Aan de rechterkant van het voetstukje een kraagje draaien om te kunnen grijpen met een klauwkop.

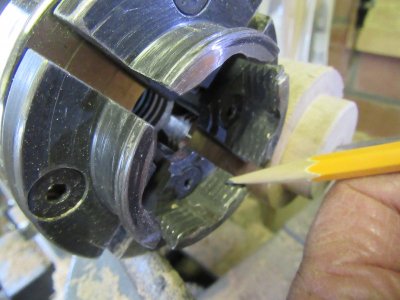

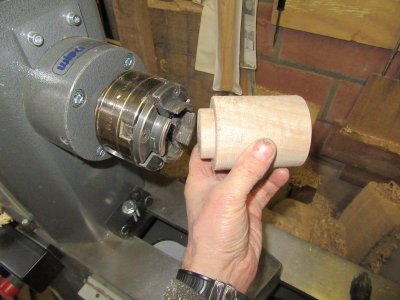

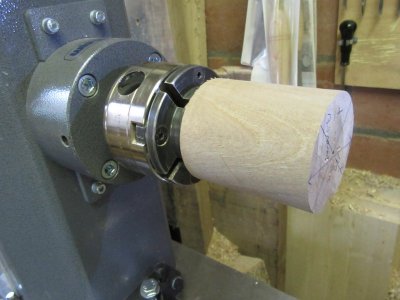

Voetstukje van tussen de centerpunten halen en opspannen in de klauwkop.



[Hunto]

De wijze waarop het weer wordt gedocumenteerd kan zo in een cursusboek! Respect daarvoor Sir Didier Jacobs!



[sirjacobsd]

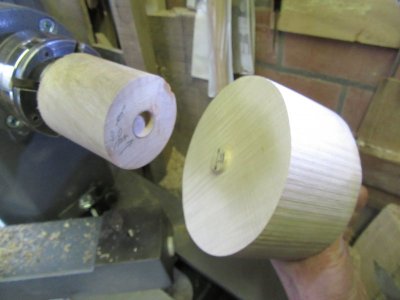

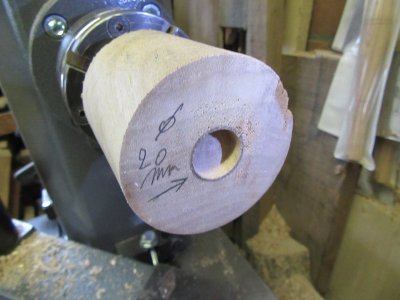

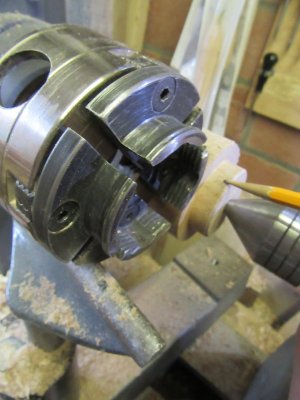

Rechter kopkantje vlak draaien en een passende gaatje maken via een beitel om het deugeltje erin te kunnen lijmen.
Ik kon ook gebruik maken van een boorkop met boor, maar waarom niet eens anders.

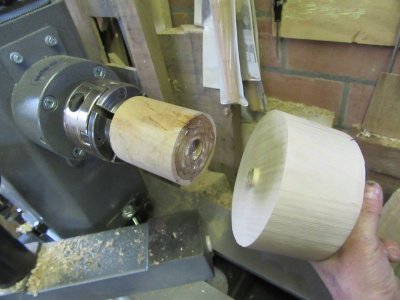

Het eerder gedraaide werkstuk met het deugeltje eraan lijmen aan het voetstukje.

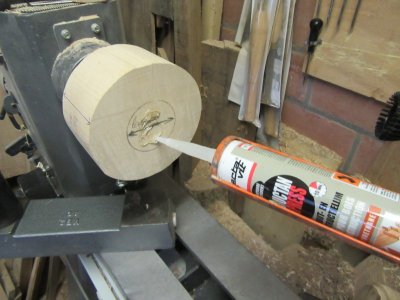

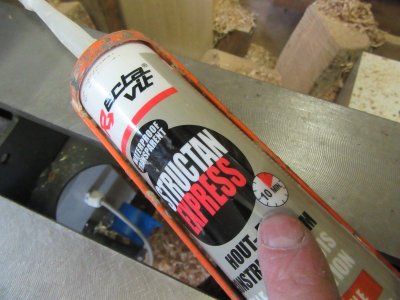

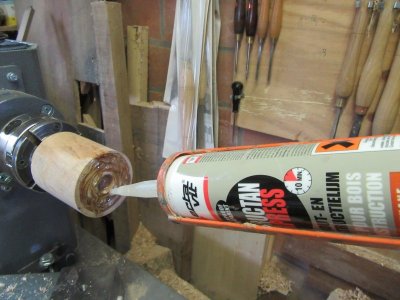

Daarvoor heb ik sneldrogende structanlijm genomen. Na een 10-tal minuten is het droog.

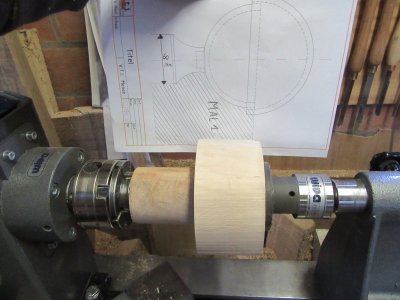

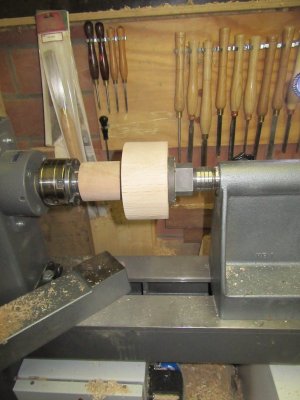

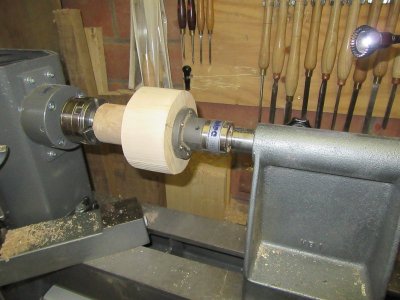

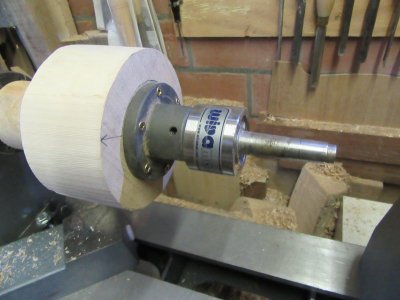

Het opspannen van de beide stukken gebeurde met de rechter verschuifbare blok waarin het meedraaiend centerpunt past in de vaste flens
Deze dient als een soort drukker.



[sirjacobsd]

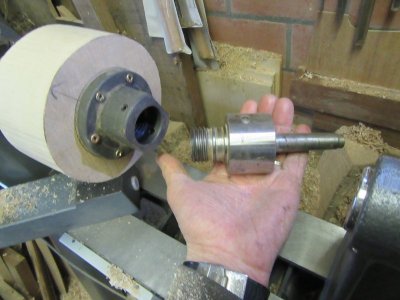

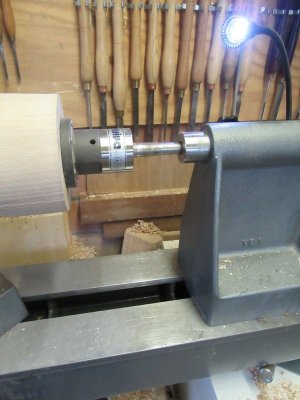

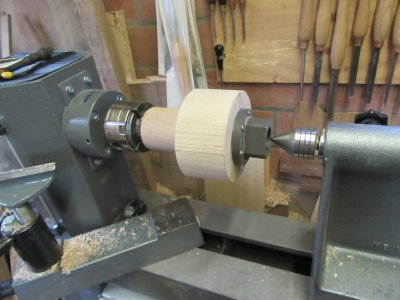

Na de uitharding van de lijm draai ik een koppelstuk op die opgenomen wordt in de plaats van het meedraaiend centerpunt.
Zo hoef ik geen zijdelinkse druk te steken op het geheel. Het is enkel vastgehouden aan beide kanten.
Werkt uitstekend en dit doe ik heel veel.

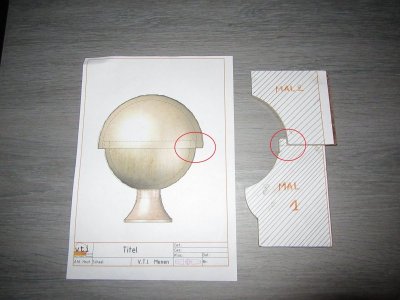

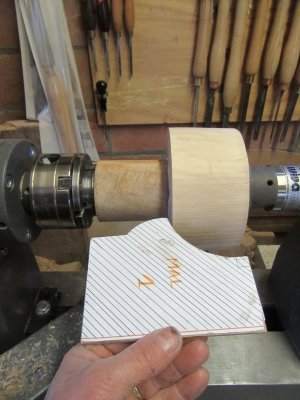

Malletje eens presenteren tegenover het geheel.


Nu komt het erop aan om zeer nauwkeurig te werken tot het einde van de smaley.
De reden hiervoor is dat de 2 halve bollen over elkaar moeten scharnieren op een maximum van 2 mm van elkaar.

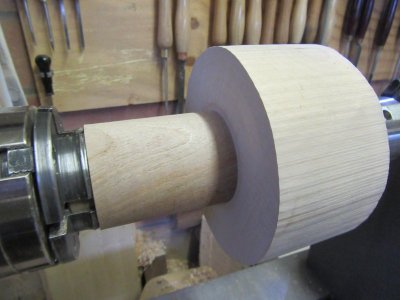

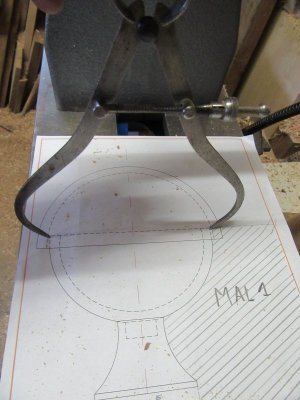

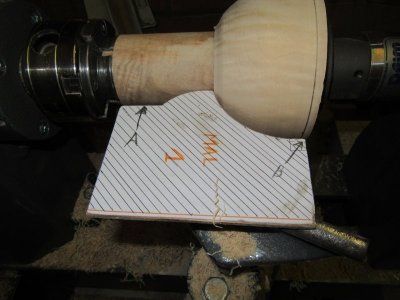

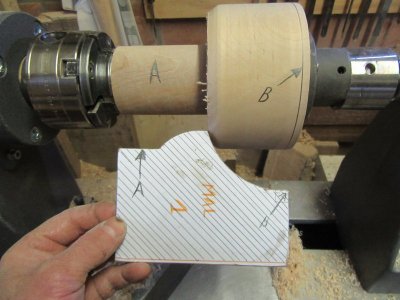

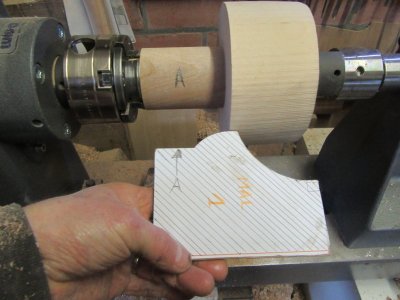

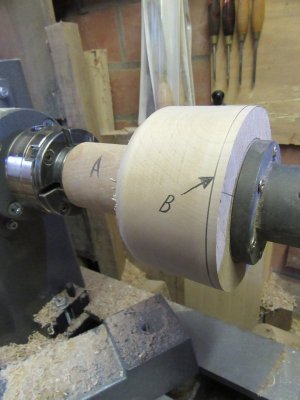

Het voetgedeelte op diameter draaien om zo het malletje er tegen te kunnen houden (A).

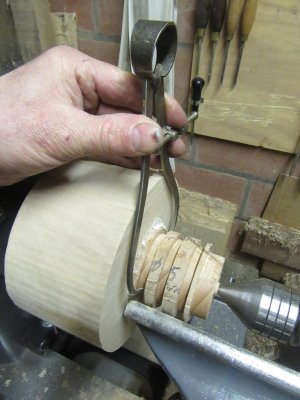

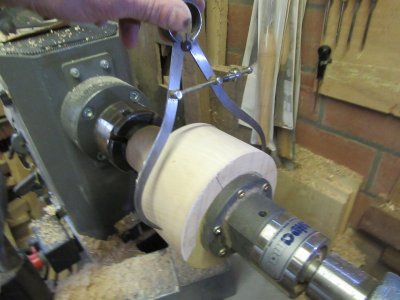

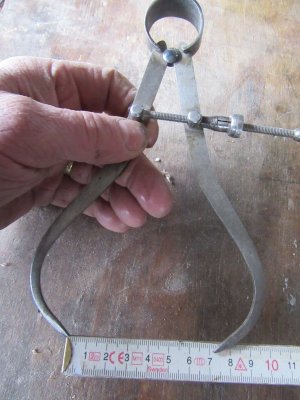

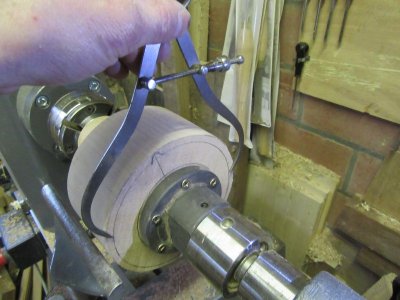

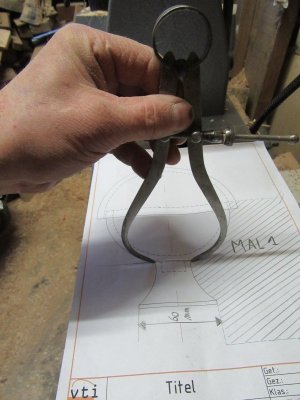

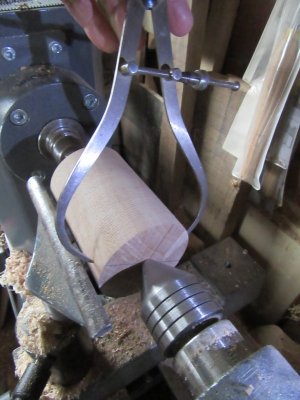

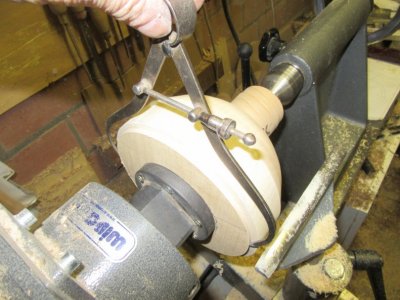

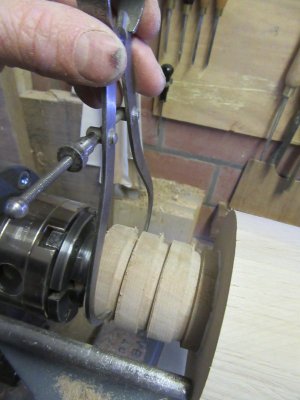

De buitendiameter opmeten van de halve bol aanzetten op het werkstuk plus draaien.



[sirjacobsd]

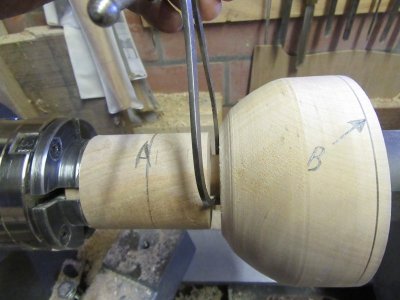

De hoogte van de halve bol opmeten en aanzetten op het werkstuk (B).


De vorm wat grof draaien aan de halve bol.


Het dunste deel van het voetje die tegen de halve bol aansluit opmeten en op diepte draaien.

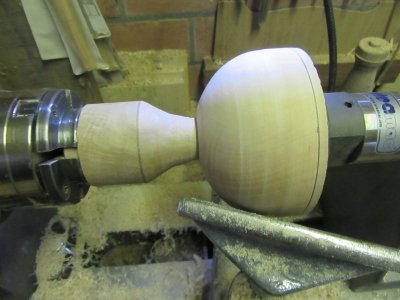

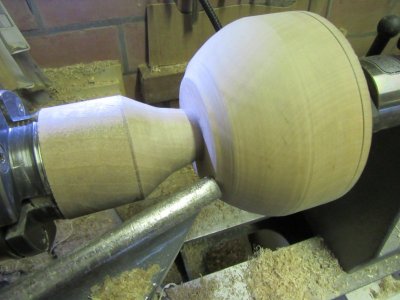

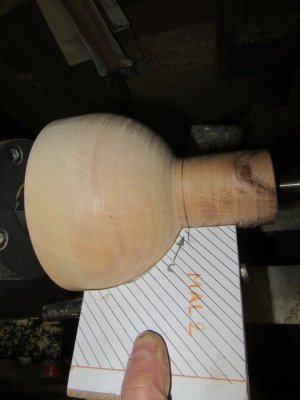

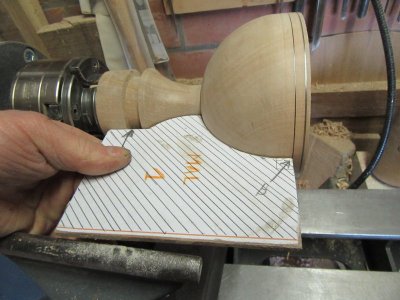

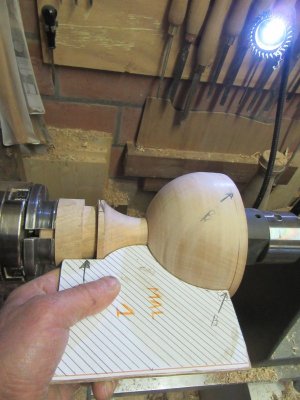

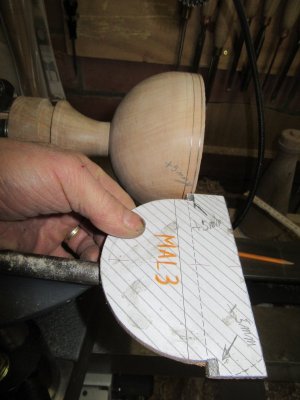

De vorm perfect draaien volgens het malletje en tijdig controle uitvoeren.

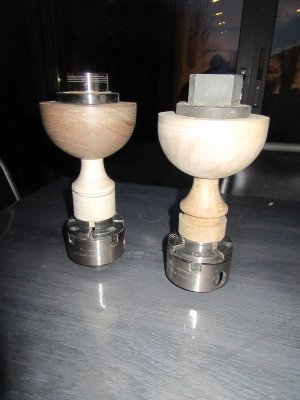

Hier zie je al 2 onderste resultaten van 2 smaleys.


De rest zal weer zo spoedig mogelijk volgen.



[sirjacobsd]

De wijze waarop het weer wordt gedocumenteerd kan zo in een cursusboek! Respect daarvoor Sir Didier Jacobs!

Hunto, dit is mijn stijl om iets over te brengen naar jullie toe.
Bedankt voor het respect.



[Leo Van Der Loo]

I am watching this with a SMILE on my face how you are going to turn a SMILEY



[sirjacobsd]

Vandaag wat verdere stappen gedaan aan de smaleys.

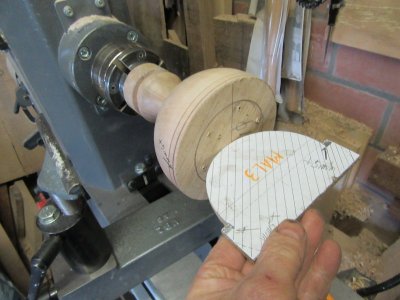

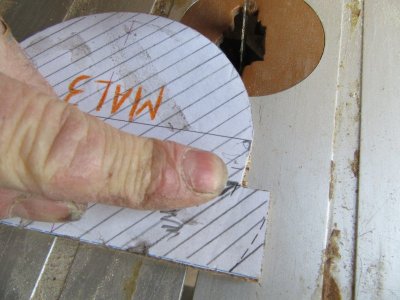

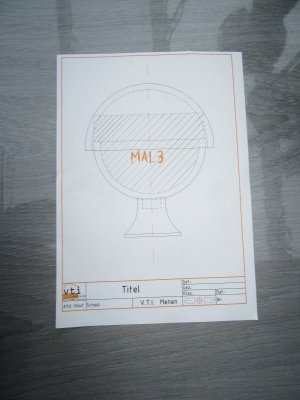

Er werd gestart met een 3de malletje te maken, namelijk om de binnenkant uit te hollen.

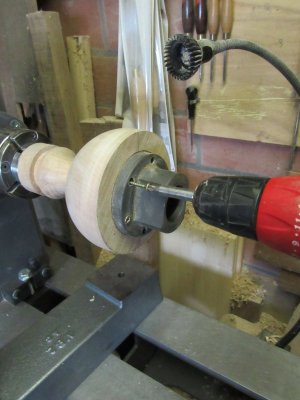

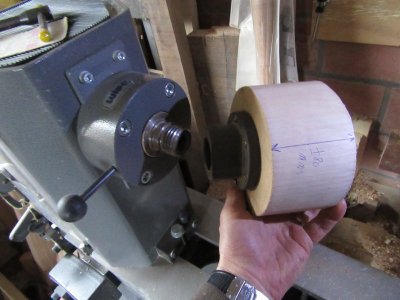

De vaste flens van het werkstuk schroeven.


Doordat de overlapping van de 2 halve bollen 10 mm bedraagt heb ik besloten om dit iets groter te maken.
Als ik nog een pivo of asje wil insteken voor het draaipunt, zou dat wat zwak worden.

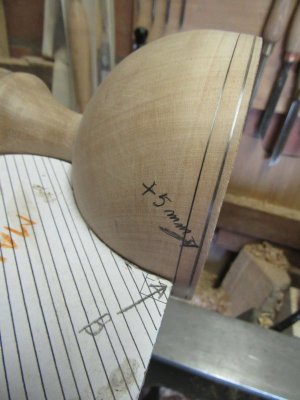

Vandaar 5 mm extra in de hoogte.

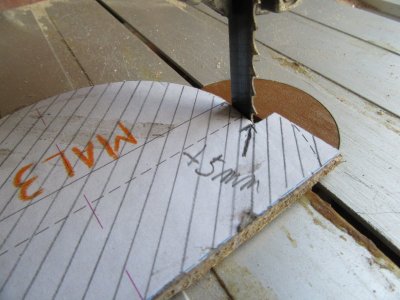

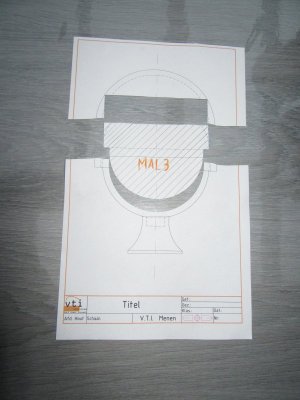

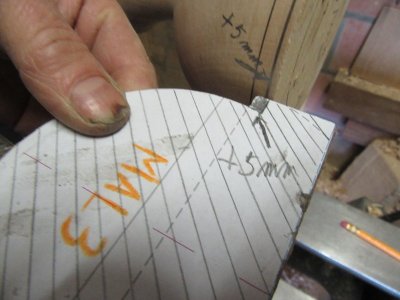

Het malletje voor binnenin moest dan ook 5 mm worden aangepast (zie pijltjes mallletje).

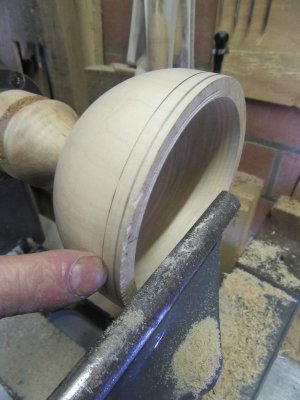

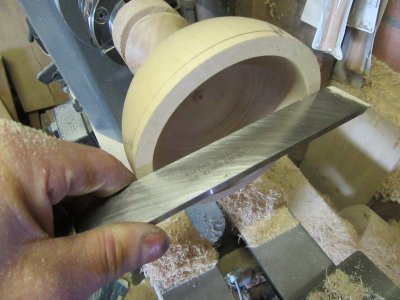

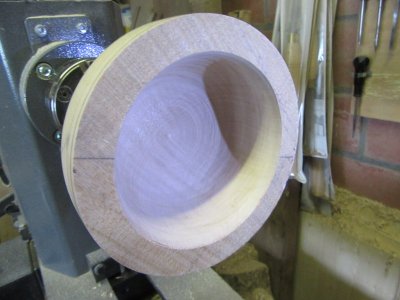

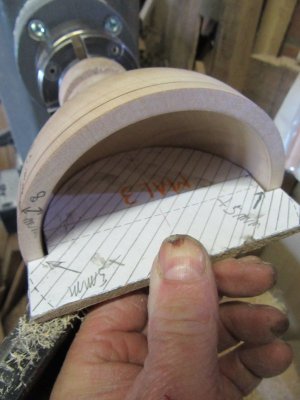

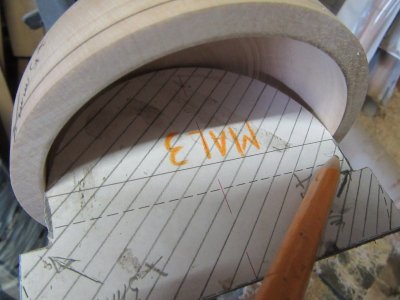

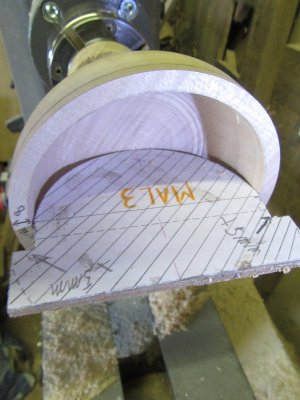

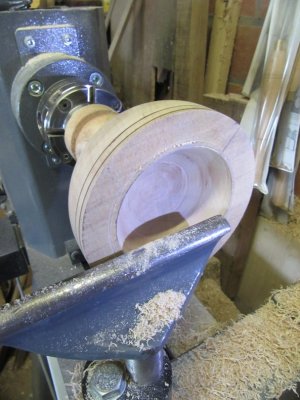

Na het aanpassen van het malletje is het uithollen gebeurd en stap voor stap werd er controle uitgevoerd naar juistheid.


Hier moest weer een kleine aanpassing gebeuren doordat de binnen uitholling iets groter is dan de helft van een halve bol.

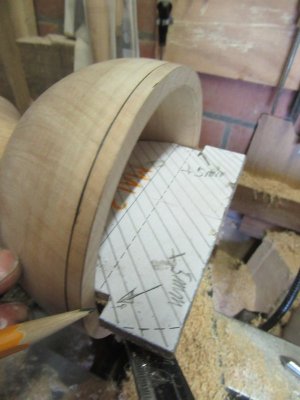

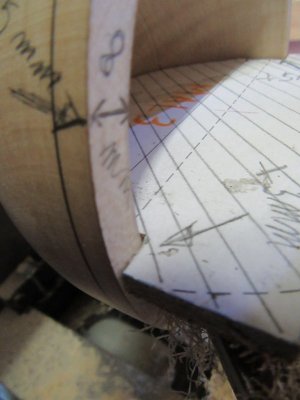

De randjes moesten iets schuin gemaakt worden om het malletje erin te krijgen.


Verder uithollen tot dat het nu correct is.

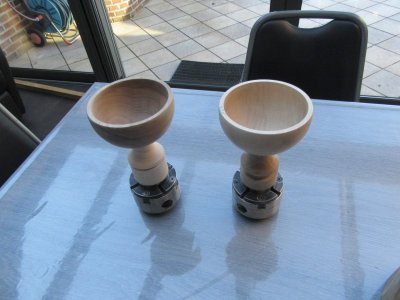

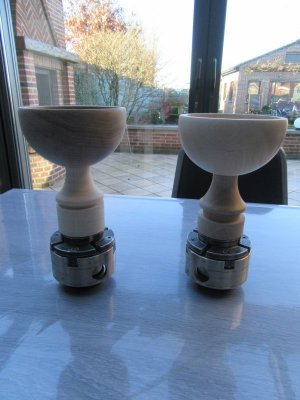

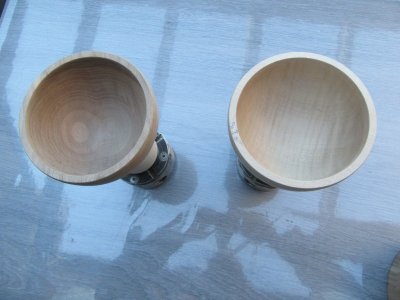

Hier de eindresultaten van de 2 halve onderdelen van mijn 2 smaleys.



[Chris D]

Dag Didier,
terug een schitterende fotoreportage, stappenplan in wording.
Je maakt me echt nieuwsgierig naar het eindresultaat.
Als je uw snoepdoos mee hebt op de vergadering, mag je ne keer trakteren met een "spekke" .
Schitterend idee, proficiat alvast
Groeten Christophe



[Wimmel]

Leuk Didier, ik vind het proces altijd minstens zo boeiend! Bedankt wederom voor de foto's.



[PaulRT]

Didier, wij wachten in spanning naar het vervolg van de reportage.



[sirjacobsd]

Vandaag nog een stapje verder gegaan na wat afwezigheid door ziek te zijn.
Al 15 jaar ben ik niet ziek geweest, maar nu weet ik weer wat het is.
Goed, met vallen en opstaan kon ik het niet laten om wat verder te doen aan de smaleys.

De ander halve bol is nu gestart.

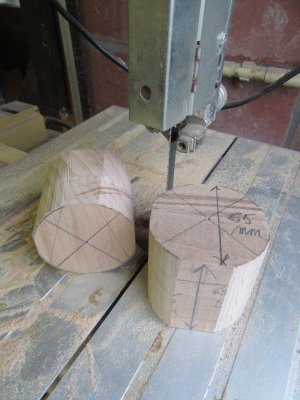

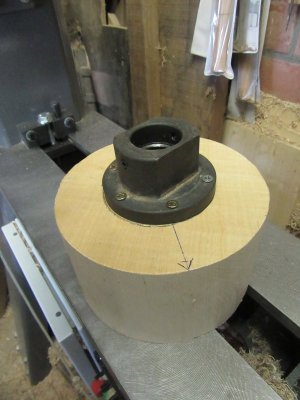

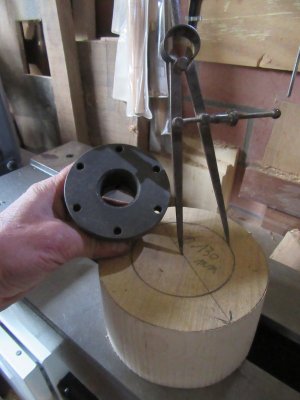

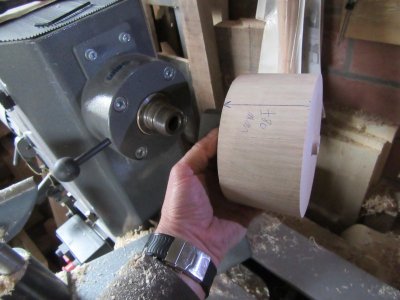

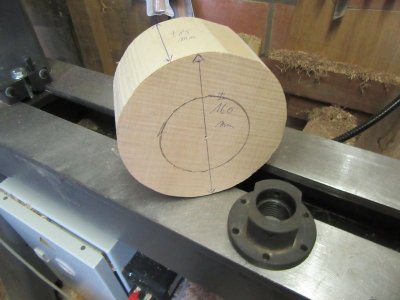

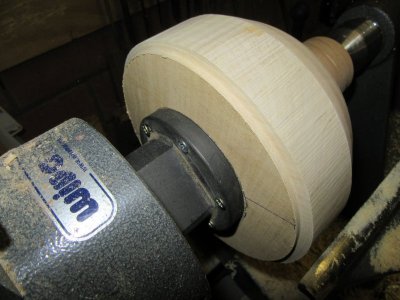

Het werkstuk was al eerder uitgezaagd en er werd eerst een diameter opgetekend om er weer een vaste flens te kunnen op te schroeven.

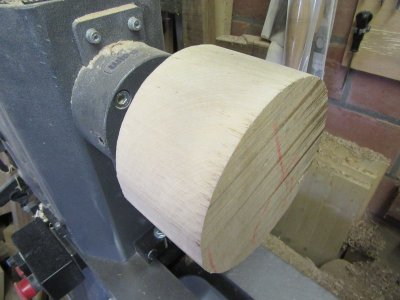

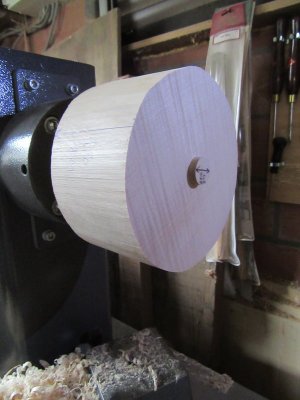

Werkstuk op de draaibank gestoken en vlak gedraaid.

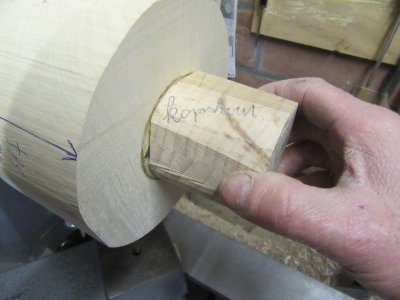

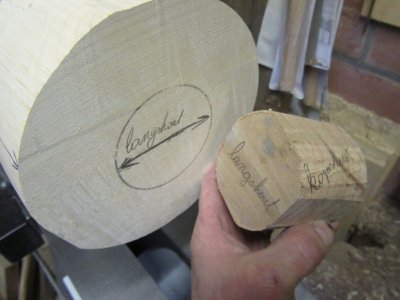

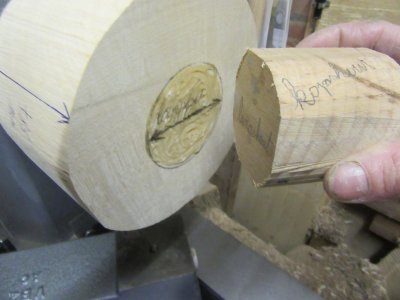

Twee reststukjes uit beuk gemaakt om te kunnen grijpen met een klauwkop en deze moeten ook dienst doen om mijn malletje tegen te houden.
Dit komt straks duidelijk.

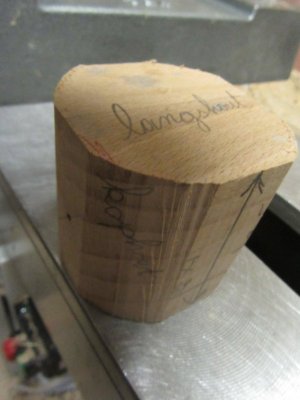

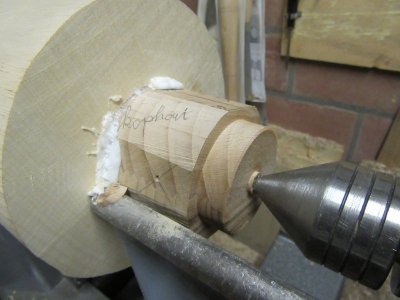

Opgelet, ik heb ervoor gezorgd dat het langshout mijn lijmvlak zou worden want kopskout op langshout komt los en is zeer gevaarlijk bij het draaien.
Dus langshout op langshout lijmen is de regel.



[sirjacobsd]

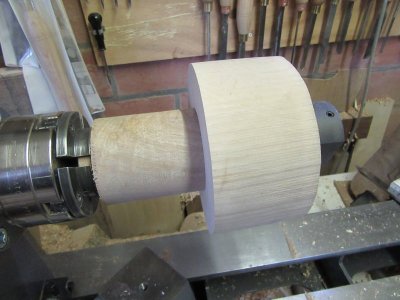

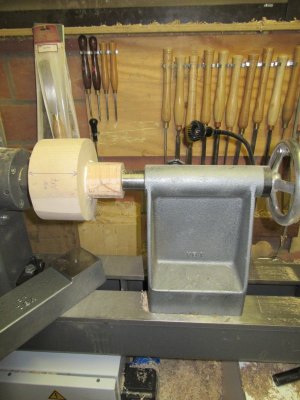

Meedraaiend centerpunt plaatsen en tegen het werkstuk spannen.


Kraagje aandraaien voor de opname in een klauwkop.

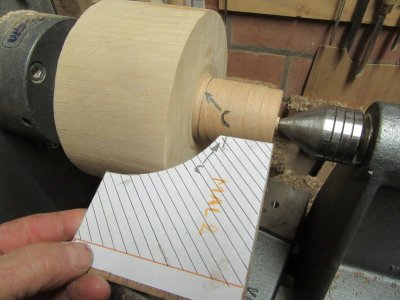

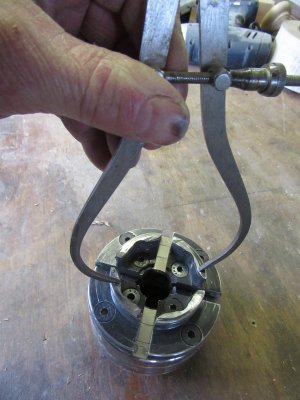

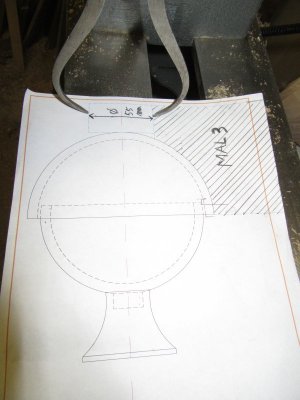

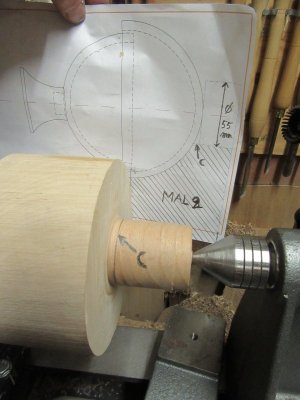

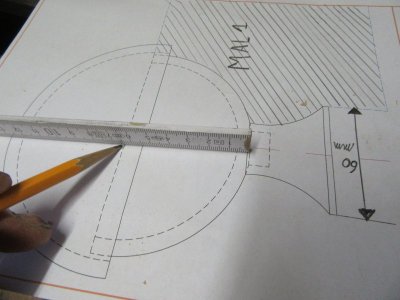

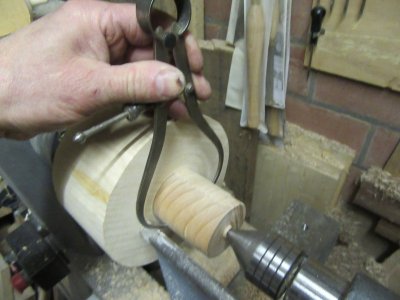

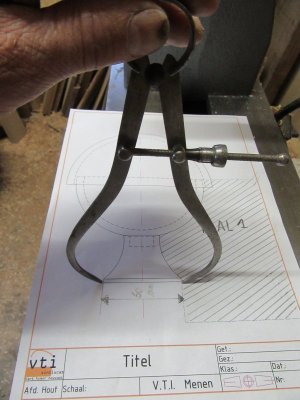

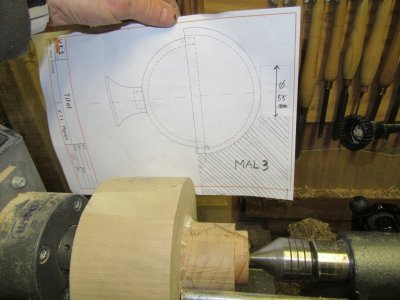

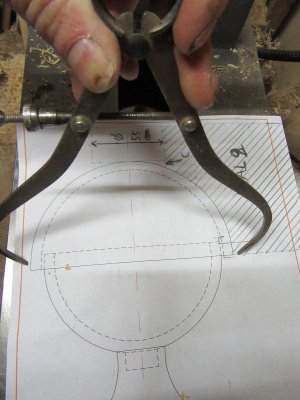

Via mij tekening de diameter nemen om het malletje tegen te duwen en draaien.

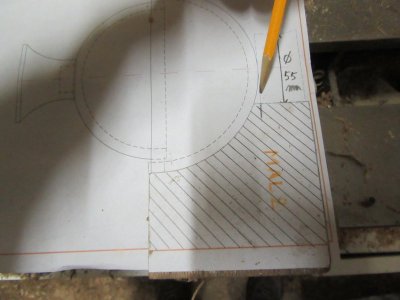

Opgelet, op de tekening zie je mal 3 staan, maar het moest eigenlijk mal 2 zijn.

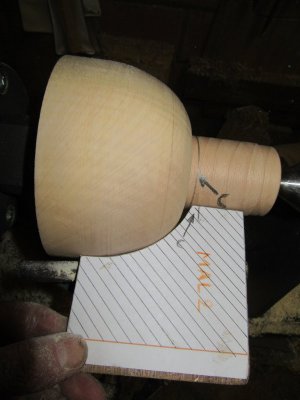

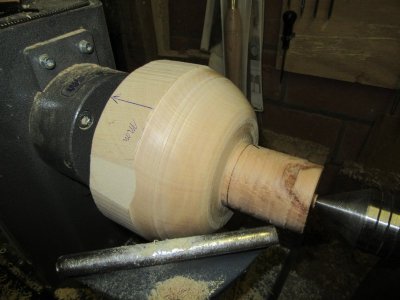

Ik heb een referentiepunt genomen om de halve bol wat ruw te kunnen draaien (C).
Het zou ook kunnen zonder referentiepunt, maar ik neem het zekerste.

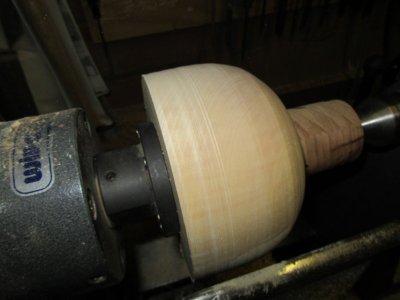

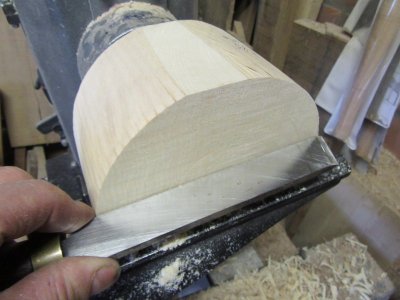

Ruw beginnen draaien en tijdig controle uitvoeren met het malletje.


Eénmaal mijn referentiepunt bereikt was, werd het werkstuk nog nauwkeuriger gedraaid.
Het geheel is dan nog te groot volgens de effectieve halve bolvorm.
