Scharnier voor een trapkast

jorrit_de_bouwer · 2 feb 2022

Hallo,

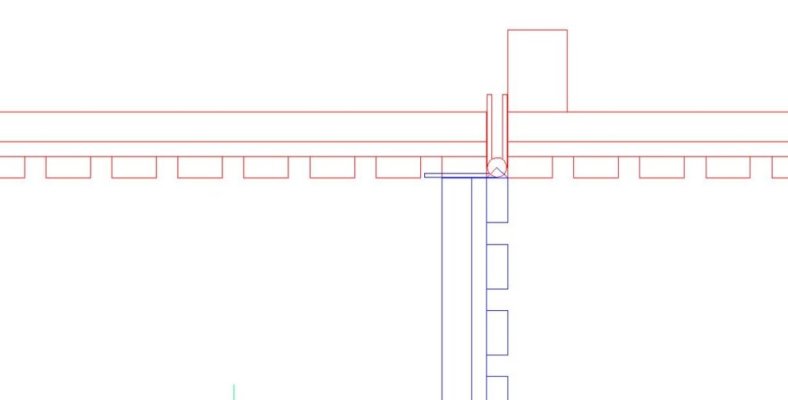

Ik ben bezig met trapkast met een verborgen deur. Ik ben van plan om een deur te maken van 18mm MDF met daarop een paneel van Woodupp. Dit is een akoestisch schuim met houten lamellen (totale dikte van de deur is 40mm). De afmeting van de deur is 70cm breed en 220cm hoog. Hieronder een plaatje met de opbouw van de deur.

Rood: deur is gesloten, Blauw: deur is open

In dit voorbeeld ben ik uitgegaan van een paumelle. Maar is er ook een mogelijkheid om het met een verborgen scharnier te doen. Liever wil ik niet in de deur frezen (materieel heb ik niet). Ronde gaten is geen probleem.

Ik hoor graag of jullie mij kunt helpen. Alvast bedankt!

jorrit_de_bouwer · 2 feb 2022

Hallo,

Ik ben bezig met trapkast met een verborgen deur. Ik ben van plan om een deur te maken van 18mm MDF met daarop een paneel van Woodupp. Dit is een akoestisch schuim met houten lamellen (totale dikte van de deur is 40mm). De afmeting van de deur is 70cm breed en 220cm hoog. Hieronder een plaatje met de opbouw van de deur.

Rood: deur is gesloten, Blauw: deur is open

In dit voorbeeld ben ik uitgegaan van een paumelle. Maar is er ook een mogelijkheid om het met een verborgen scharnier te doen. Liever wil ik niet in de deur frezen (materieel heb ik niet). Ronde gaten is geen probleem.

Ik hoor graag of jullie mij kunt helpen. Alvast bedankt!

Marijn · 2 feb 2022

Kijk eens naar potscharnieren, wel letten dat deze voor de juiste dikte deur zijn. Bijvoorbeeld de Hettich DV9000135. Die boor je met een forstner boor 40mm.

jorrit_de_bouwer · 3 feb 2022

Marijn zei:
Kijk eens naar potscharnieren, wel letten dat deze voor de juiste dikte deur zijn. Bijvoorbeeld de Hettich DV9000135. Die boor je met een forstner boor 40mm.

Bedankt voor de tip. Ik wist niet dat er ook potscharnieren waren voor 40mm dikke deuren!

Hiertebreeddaartelang · 3 feb 2022

Kijk even wat hier gebeurt (de man maakt een deur met een akoestisch paneel en touch to open.

Stompe deur, kozijn gelijk met de deur. Tussenruimte van de stroken hout ongeveer op het scharnierpunt.

jorisvh · 3 feb 2022

Marijn zei:
Kijk eens naar potscharnieren, wel letten dat deze voor de juiste dikte deur zijn. Bijvoorbeeld de Hettich DV9000135. Die boor je met een forstner boor 40mm.

dat is goed om weten,
ik ben vooral met het assortiment van Blum bekend en volgens mij is hun zgn “dikke deur scharnier” maar voor fronten tot 32mm.
als de positie van de latjes en de breedte ertussen gunstig is misschien enkel de dikte van MDF & akoestisch schuim relevant. .

dit wordt sowieso een (te?) zware deur

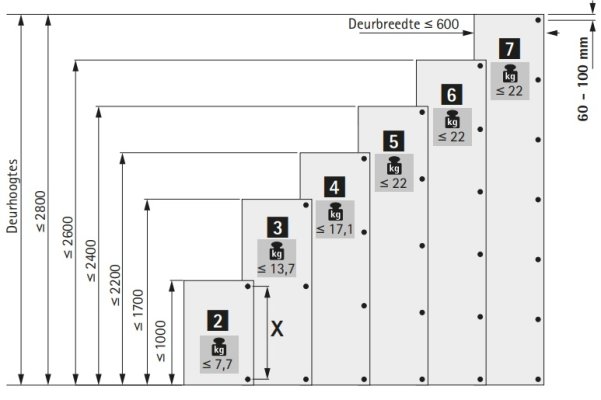

dus: deur max 60cm breed, gewicht max 22kg en dan vanaf 2m20 hoogte 5 scharnieren nodig. ik denk dat de MDF zonder bekleding al 22kg is dus hier zeker meer dan 5 gebruiken.
ik zou hier eerder 2x35cm doen om problemen met doorhangen te vermijden.

let ook op voor kromtrekken van MDF met verschillende behandeling (1zijde bekleed) en verschillende omstandigheden qua vocht & temperatuur aan beide kanten. als de achterzijde een keldergat is (koud vochtig) gaat dit zeker mis.

persoonlijk zou ik een schilderdeur met paumelles nemen. 73cm x 211,5 of 231,5cm is een standaardmaat, die zonder omlijsting plaatsen en bekleden.

jorisvh · 3 feb 2022

Aanvulling: zie dat @Hiertebreeddaartelang ondertussen een YouTube filmpje gepost had. niet helemaal bekeken maar lijkt min of meer wat ik bedoelde met de schilderdeur.

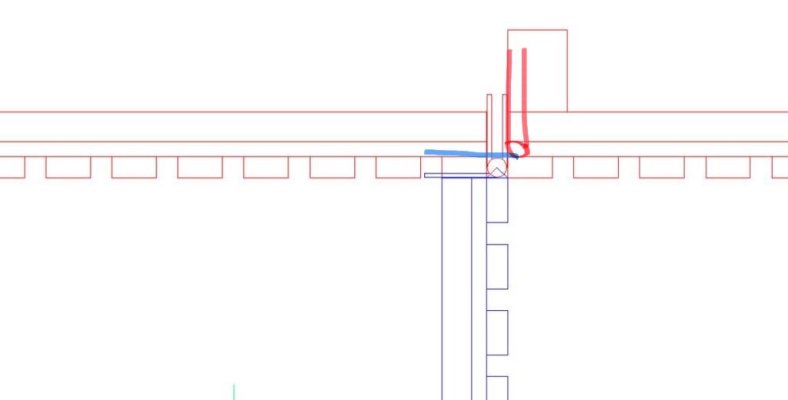

als de ruimte tussen de latjes breder is dan de dikte van de latjes kan je de scharnier in de schuimlaag achter het laatste vaste latje kwijt, denk ik:

mink · 3 feb 2022

ik ben bang dat het rode scharnier gaat knellen als die achter het 'vaste' latje zit. Het scharnierpunt moet meer naar links.

jorisvh · 3 feb 2022

mink zei:
ik ben bang dat het rode scharnier gaat knellen als die achter het 'vaste' latje zit. Het scharnierpunt moet meer naar links.

dat is inderdaad een risico maar vermits ik begrepen had dat de scharnier liefst onzichtbaar was had ik dit zo voorgesteld.
als je ze naar links zet moet ze waarschijnlijk ook naar voor om te vermijden dat de latjes van het draaiende deel en het vaste deel botsen. dan wordt ze zichtbaar (zoals oorspronkelijk getekend) en dan kan je de voorgefreesde scharnieren in schilderdeur en kozijn niet gebruiken.
