Roeispanen,mastje en vaarboom in de maak.

tuoh

Oud hout

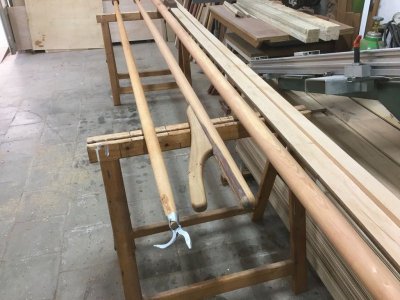

Een klusje tussendoor, maken van vier roeispanen van 4m lang.
Mast(je) van 4,5m lang en een vaarboom eveneens 4,5m lengte.

Gaan dienen om een oude reddingsboot opnieuw van een"aandrijving" te voorzien.
Materiaal is Oregon, oftewel de Amerikaanse Douglas.

Wat foto's van het proces tot hier toe.

Haalmes en spookschaaf klaren de klus.

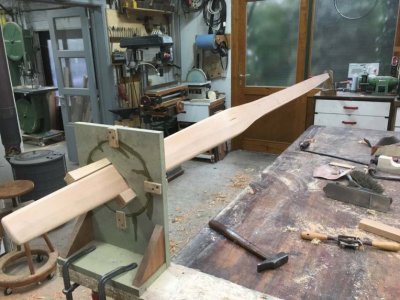

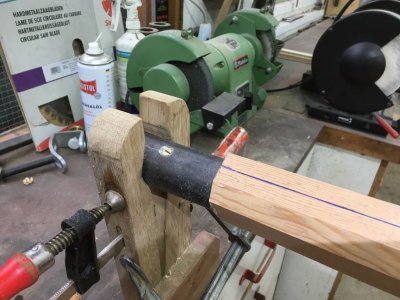

Ingeklemd, betekend niks in de weg bij het profileren.

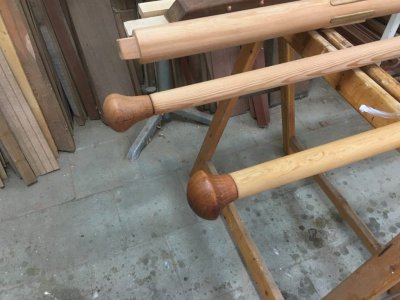

Klaar.

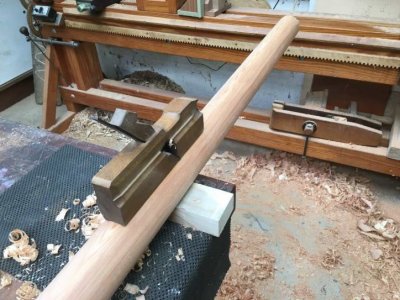

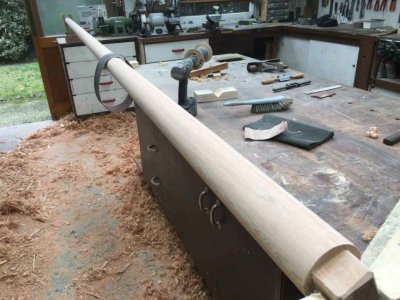

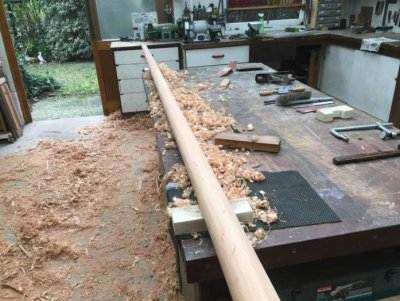

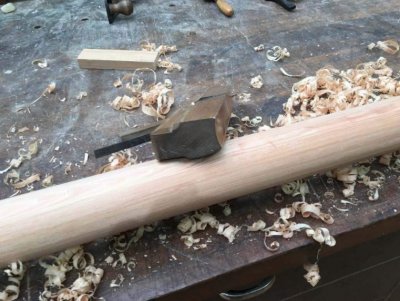

Mast in wording, van vierkant naar achthoek, naar zestienhoek en dan de (hol)profielschaaf erop.

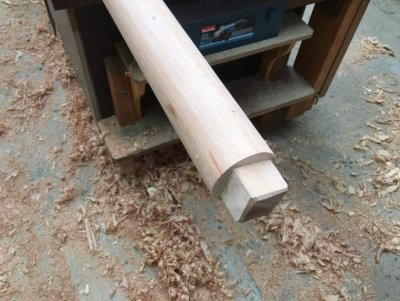

Mastvoet.

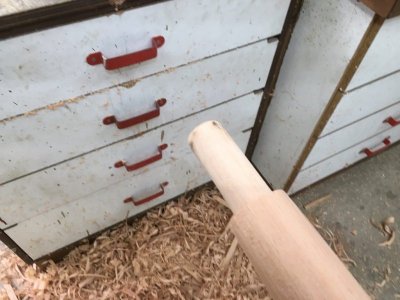

En het topeind, wachtend op een bus.

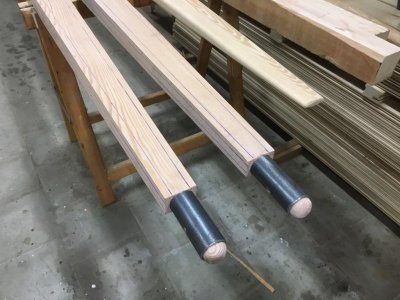

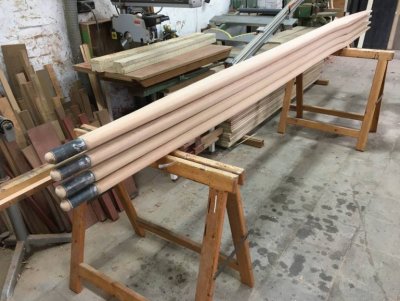

Klaar voor een schuurbeurt.


Laatst bewerkt:

thomasz

Actieve deelnemer
11 apr 2015
367
37
Dat is mooi gemaakt! Zo even tussendoor blijkbaar. Toe maar. En ook allemaal handwerk zo te zien.
Varensgezellen noemen ze echter 'riemen'. 'Roeispanen' is voor 'landlubbers' zo is mij eens verteld:)

Laatst bewerkt:

tuoh

Oud hout
De waarheid is toch ietsje anders:p

Roeispanen worden vervaardigd uit een rechthoekige balk en zijn eerder rudimentair afgewerkt.
De schacht is meestal rechthoekig van doorsnede met enkel de hoeken afgerond.
Het blad is meestal smal en word nauwelijks verjongd. Het hele ding is beduidend robuuster en zwaarder dan een roeiriem.
Werden meestal gebruikt bij werkboten en reddingsboten.

Roeiriemen zijn zowel qua vorm als qua graad van afwerking totaal anders, veel beter afgewerkt, een ronde of ovale schacht, een breed en dun blad, etc...

Omdat met de nieuw gemaakte roeispanen meer gaat geroeid worden heb ik deze toch wat gebruiksvriendelijker gemaakt.
Lichter in gewicht, een meer afgeronde schacht, en de bladvorm serieus verjongd.
Elke gram telt immers bij langdurig roeien, zeker in een zware boot.

Ps: iemand een idee hoeveel de maximum grootte bedraagt van de te plaatsen afbeeldingen op dit forum?
Om de een of andere reden slaag ik er niet meer in om grotere foto's te plaatsen.

Laatst bewerkt:

Rmkat

Actieve deelnemer
9 feb 2017
392
22
Kop van overijssel
Ziet er weer goed uit Tuoh. Wat betreft de foto's de forum software verkleint ze zelf geen idee hoe dit precies gedaan wordt maar mijn foto's zijn van zichzelf 4032x2268 en staan er net iets groter op. Misschien heeft iemand anders meer inzicht in hoe dat nou precies werkt?


thomasz

Actieve deelnemer
11 apr 2015
367
37
Hoi tuoh,

Kijk, dat vind nou leuk. Jouw uiteenzetting dus, want ik heb altijd gedacht dat 'roeispanen' landrottentaal was :)
Dankjewel dus voor je uitgebreide beschrijving van de verschillen. Dat zal ik goed onthouden.
Zo leer ik elke keer weer wat.

Maar je doet jezelf dan wel tekort om hetgeen je gemaakt hebt als 'roeispanen' te betitelen vind ik :D

Thomas


FredR

Actieve deelnemer
30 mei 2016
169
5
56
Sint Odilienberg
Ps: iemand een idee hoeveel de maximum grootte bedraagt van de te plaatsen afbeeldingen op dit forum?
Om de een of andere reden slaag ik er niet meer in om grotere foto's te plaatsen.

Als je afbeeldingen te groot zijn zoek eens op Irfanview een viewer die ook de foto kan verkleinen.

Fred


tuoh

Oud hout

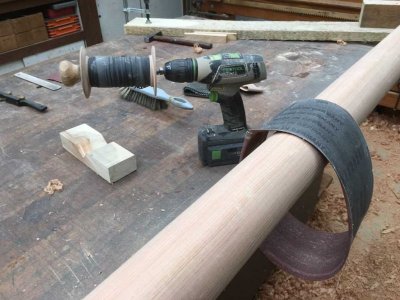

Mast rond geschuurd vandaag, K100 binnenste buiten draaien en klaar voor de strijd.


Ps: het probleem met " de prentjes" is ook opgelost zo te zien.
Sla de afbeeldingen nu eerst op "klaar voor web" en dat werkt wel, maar het is omslachtig:rolleyes:


Rmkat

Actieve deelnemer
9 feb 2017
392
22
Kop van overijssel
Dat opslaan moest ik altijd al anders kwamen ze in alle oriëntaties voor behalve de goede.... Mooie manier van schuren, je moet er maar op komen!


tuoh

Oud hout
Omdat het gat in de mastdocht na al die jaren serieus "uitgelubberd" was, heb ik dit wat moeten bijwerken om het terug cirkelvormig te krijgen.
Gevolg daarvan, te veel speling tussen mast en gat. De nieuwe mast kon ik niet dikker maken door gebrek aan geschikt hout.

Er moest dus een andere oplossing komen om de passing te verbeteren. Daarom ga ik ter hoogte van de mastdocht de mast verdikken met zes inzetstukken.
Zo krijg ik terug de juiste passing, en door met inzetstukken te werken kan ook het hemelwater vlot weg:p

De mast moest dus zes sleuven krijgen en deze stukken worden, eens geplaatst, licht taps geschaafd zodat de mast zichzelf opsluit in het gat.

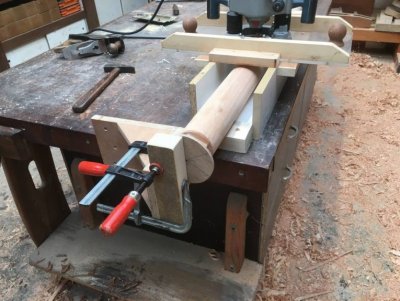

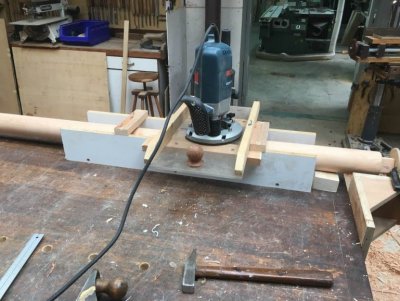

Dus, freesmal ineen knutselen om de sleuven aan te brengen, netjes verdeeld over de omtrek.

Slede op de mal, met eindstoppen erop.

Een soortement verdeelschijf.

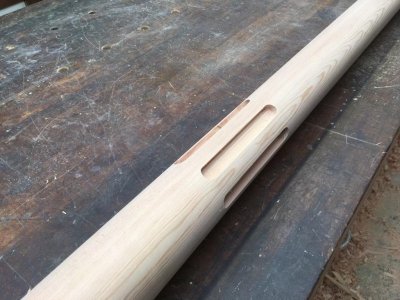

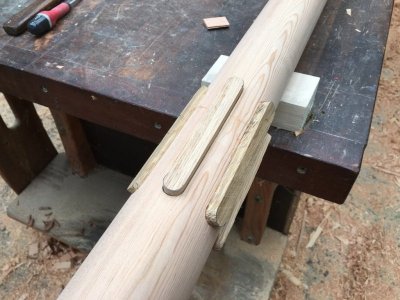

En het, voorlopige, eindresultaat.


tuoh

Oud hout

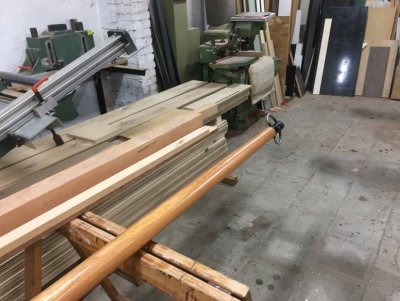

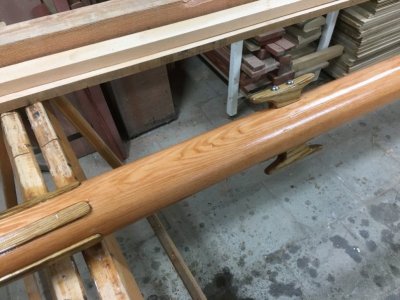

Het mastje is zo goed als klaar. Enkel nog een paar afwerklagen erop.

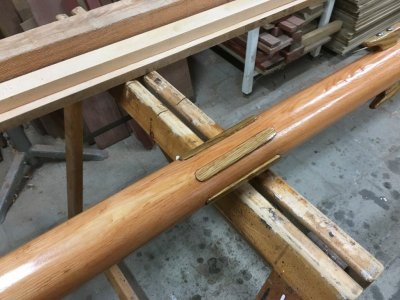

Eerst de ingelijmde stukken pas maken, taps schaven, buitenkant rondschaven, en kalibreren op de juiste buitendiameter.

Een stel kikkers gemaakt en geplaatst, daarna het hele boeltje geschuurd en in de olie gezet.


Topeind geplaatst.

De volgende klus is een mastspoor maken. Daarna komen vaarboom en pikhaak aan de beurt.


HoutHans

Actieve deelnemer
1 mei 2012
416
3
Echt heel mooi om dit zo te zien. Dank voor het delen van het proces en alle kennis en vaardigheden die erin zitten.


crossbow1958

Actieve deelnemer
22 dec 2013
89
0
Tiel
Hoi Tuoh, ziet er weer heel netjes uit, ik heb wel een paar vragen.
1. Hoe bepaal je de afmetingen van de ”spanen”.
2. De omgekeerde schuurmachine welke afmetingen heb je daarvoor gekomen.
3. Hoe zorg je voor voldoende grip tussen de schuurband en de rol waarmee je het schuurpapier over het hout laat lopen.
Alvast dank voor je antwoord, groeten, Crossbow


Athanor

Moderator
6 dec 2015
1.781
63
Leeuwarden
Ik denk dat Tuoh even een time-out van het forum heeft.

In bericht nr 11 hierboven legt hij uit waar de vulstukjes voor zijn.....
