Profielmes voor samenstellen tafelpoot

[workingwithwood]

Dag allemaal,

Ik denk er over om poten voor een paar tafeltjes die ik wil maken, samen te stellen uit 4 plankjes met de breedte van de tafelpoot.
Je kunt daarvoor frezen kopen waarbij je in één opspanning van de frees het hout een 45 graden hoek geeft met een profiel dat om en om in elkaar grijpt.




De vraag is nu of er profielmessen bestaan die dat ook kunnen. Ik zocht een paar pagina's met afbeeldingen af, maar vond het niet.

André



[woodworkpro]

Ja CMT levert de 955.503 en 955.504



[workingwithwood]

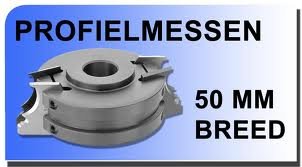

Bedankt woodworkpro, maar ik bedoel profielmessen zoals bijv. deze



André



[Willems Ontwerp]

http://www.cmtonline.eu/cmt-freeskoppen/cmt-snijmessen-en-begrenzers.html



[woodworkpro]

Bedankt woodworkpro, maar ik bedoel profielmessen zoals bijv. deze

Bekijk bijlage 14441

André

Ok, had snijmessen over het hoofd gezien.

CMT heeft die snijmessen ook nummer 694.011 maar daar zit de houder ook bij maar je moet die mesjes
ook los kunnen kopen als ze verleten zijn.



[Athanor]

Hallo André,

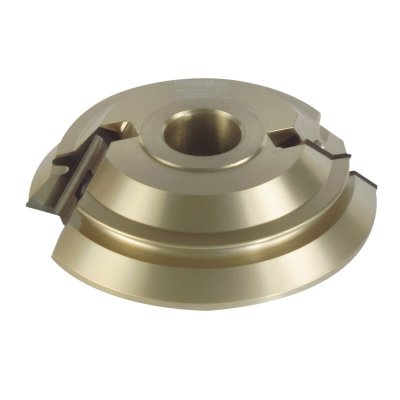

Daarvoor ben je deze freeskop nodig. Ook bij andere leveranciers te verkrijgen w.o. Stehle.

Fons



[brt]

Dit profiel bestaat niet in de goedkope messenreeks (flu, de F-nummers), enkel in de dure frezen met wisselmessen of massieve frezen. De CMT in een bovenfreestafel is de goedkoopste oplossing. Heb dezelfde zoektocht een aantal jaar geleden gemaakt en deze oplossing gekozen.



[workingwithwood]

@wooodworkpro

Eigenlijk was ik niet duidelijk genoeg. Ik had frezen voor de bovenfrees afgeschreven omdat ik maximaal 8 mm schacht op kan nemen.
Uiteraard is een frees verder een prima keus.

@athanor

Deze op blz. 53 van Stehle.

André



[brt]

Kleine randbemerking / vraag, de frezen van stehle en die van hammer eerder getoond in het topic maken niet helemaal hetzelfde profiel. Met het profiel dat de stehle maakt kan je een verstekverbinding maken. Met het profiel dat de hammer trekt kan je ook een houtverbinding maken waarbij beide stukken vlak tegen elkaar liggen. Ik ben er niet helemaal zeker van of je dit met de stehle met de afgeronde lippen ook kan... Wellicht wel?

Verduidelijking:

Uit de catalogus van Elbé (zelfde profiel als de hammer of de duurdere felder): http://www.elbe.fr/index.php?p=356

Profiel dat de hammer frees trekt (webshop felder, de foto van de freeskop is niet duidelijk!!!! ziet er dezelfde frees uit als de stehle!!!):



[brt]

Sorry, sorry, heb even nagedacht... Uiteraard kan je met de stehle ook beide verbindingen maken...
Zal in het vervolg 2x nadenken alvorens iets te posten... Of misschien ook niet...

Mvg. Bert



[Athanor]

@athanor

Deze op blz. 53 van Stehle.

André

Ik bedoel de freeskop die je op pagina 107 vindt! Volgens mij kun je die zowel voor haakse als vlakke verbindingen gebruiken. Zou je even bij de Sipke van de Eestroom kunnen checken.

Fons



[workingwithwood]

Hartelijk dank voor het meedenken Bert en ik zou gewoon blijven posten, ik vind het nuttige informatie. Ik had er namelijk helemaal niet over nagedacht.

Ik vermoed dat de freeskop die jij vond, aardig aan de prijs is.
De Felder Versteklijmfrees kost € 210,00+. De Stehle was met korting nog stevig duurder.

De vraag is dus eigenlijk nog, waar kan ik zo'n Freeskop gunstig geprijsd, krijgen?

André



[tuoh]

Soms kom je die dingen al eens tegen 2ehands. Nu vind ik de prijs van Felder redelijk goedkoop voor een dergelijke frees. Hou er wel rekening mee dat het instellen van dit profiel niet op één twee drie klaar is. Het vraagt nogal wat stelwerk, het is zeker geen frees om even een profieltje mee te frezen.



[brt]

De vraag is dus eigenlijk nog, waar kan ik zo'n Freeskop gunstig geprijsd, krijgen?

Het is zeker niet mijn bedoeling je een dure freeskop te laten kopen...

Ik vrees dat dergelijke frezen aan de prijs zijn... De Hammer/Felder (Felder maakt nog een andere frees met dit profiel die veel duurder is) heeft volgens mij een prima prijs-kwaliteitverhouding.... Ik heb dit profiel een jaar of 8 geleden gebruikt om kolommen uit MDF te maken. Mijn topie is er een met de nodige gebreken... Onder andere een as van 50mm, ik kon alleen in het super-professionele segment terecht.... Prijzen van 300-400 euro en meer... Heb het zoals eerder vermeld met de bovenfrees in een tafel gedaan, wat geen optie is gezien de 12mm spantang...

Ik weet ook niet wat voor machine je hebt... mocht je toevallig een schuinstelbare as beschikken (als we dan toch over Hammer en Felder aan het praten zijn) zijn er wel een heel aantal alternatieven met een klassieke verlijmfrees / tand & groeffrees of goedkope flu-mesjes...

Als het om een eenmalig project gaat misschien iets alternatiefs verzinnen: een losse veer of desnoods lamello's?

Zoals Tuoh vermeldt vraagt het wel enig stelwerk: het midden van het profiel moet exact t.o.v. het midden van het werkstuk gepositioneerd zijn... vraagt wat passtukjes en bijstellen...

Veel succes ermee!!!



[workingwithwood]

@tuoh: Ja dat ding van Felder is relatief goedkoop, het is de instapper voor de smalle beurs.
@brt: Ze hebben inderdaad nog een model en die is fors duurder. Dan kun je beter dan Stehle kijken, ontdekte ik.

Ja ik heb ook al gedacht aan een groeven in de lengte richting en een lange dunne lat (de veer?) er in verlijmen.
Zou ik dan de kanten in 45gr tegen elkaar (verstek) moeten lijmen, of zou dat stomp op elkaar kunnen.

André



[chevy66]

Als je een 45 graden blad voor je freestafel maakt, kan je met een tweetands flu verlijmfreesmes van 15 euro het zelfde resultaat behalen.



[de Kastanjeboom]

Ja ik heb ook al gedacht aan een groeven in de lengte richting en een lange dunne lat (de veer?) er in verlijmen.
Zou ik dan de kanten in 45gr tegen elkaar (verstek) moeten lijmen, of zou dat stomp op elkaar kunnen.

André

Je kan 45 graden zagen en met veer verlijmen of even goed rechte hoeken en er een veer in verlijmen. Hangt er van af in welk hout / materiaal en het belang van je tekening in het hout.



[tuoh]

Als je een 45 graden blad voor je freestafel maakt, kan je met een tweetands flu verlijmfreesmes van 15 euro het zelfde resultaat behalen.

Dat gaat niet lukken, zo simpel is het niet



[chevy66]

Ik moet het met je oneens zijn, het is wel zo simpel. Als je geen flumes hebt, maak dan even een tekening, dan zie je dat het gewoon werkt. Het is of de frees onder 45 graden of je werkstuk.



[tuoh]

Je moet maar eens een stuk materiaal van bijvoorbeeld 18mm dik onder een hoek van 45° tegen de geleider houden. Wat zie je dan? Het materiaal raakt de geleider met de bovenhoek, ga je nu beginnen frezen dan gaat het gefreesde oppervlak niet meer tegen de geleider kunnen steunen. Je zou hier beide geleiders apart van elkaar moeten kunnen instellen (kan niet op elke machine), maar dan moet ook de mal verspringen, etc, etc, etc, Voor je het weet sta je een dag te klooien alvorens er een stukje kan gefreesd worden zonder gevaar voor lijf en leden, over het eindresultaat hebben we het dan nog niet eens.
