Presenteerschaal met 3-punten ondersteuning.

[sirjacobsd]

Eindelijk wat tijd om een groter project onder handen te nemen.
Gisteren 9 juli gestart en stapsgewijs plaats ik via foto's mijn stappenplan op deze forum.

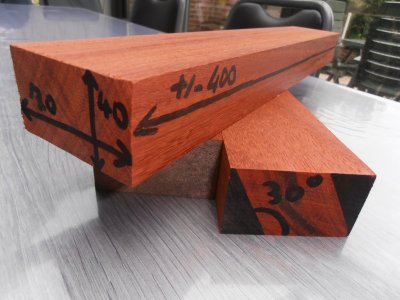

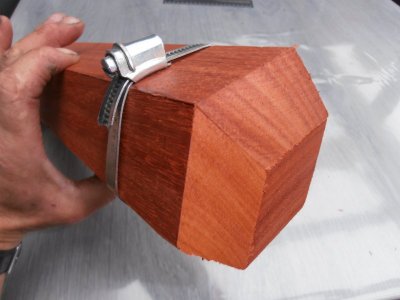

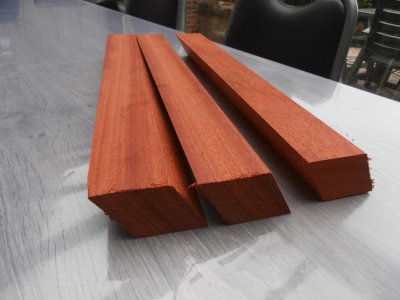

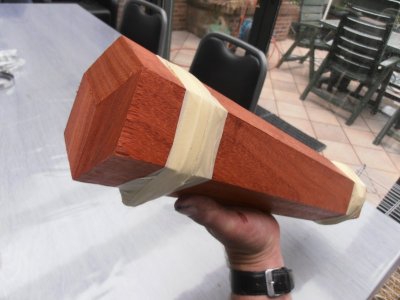

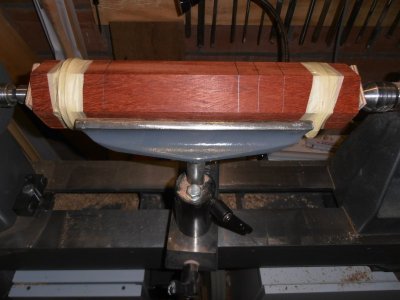

Hier de voorbereidende werken van de staander met 3-punten gerealiseerd uit padoek.


!!! Geen lijm tussen doen om later de stukken weer te lossen en te draaien.



[sirjacobsd]

Vervolg na voorbereidende werken van de presenteerschaal met 3 punten ondersteuning.

Hier werd een 17-tal mm diep gedraaid.

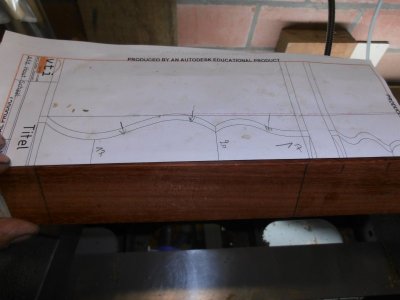

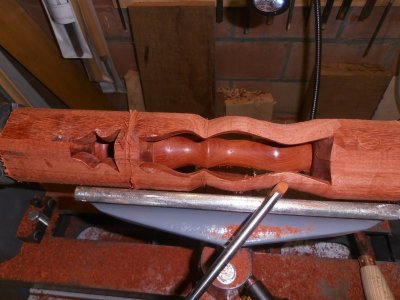

Gewenste vorm uitdraaien, maar ik had iets op voorhand uitgetekend via autocad om me ergens op te baseren.
De gedraaide vorm fijn schuren (korrel 400) en afwerken met een gewenst product. Bij mij is het SHELLAWAX.

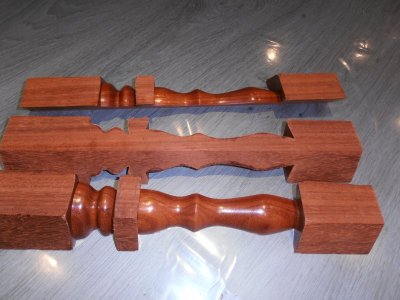

Het geheel volledig lossen

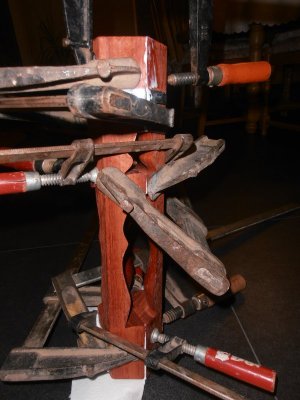

De afgewerkte kanten nu naar binnen toe draaien, en lijmen met gewone witte lijm.
!!! Span eerst eens je werkstukken op zonder lijm al vorens lijm aan te brengen.


De volgende stappen zullen volgen na droging van de lijm.



[de Kastanjeboom]

Prachtig voorgesteld!



[sirjacobsd]

Prachtig voorgesteld!

Bedankt, morgen komt er nog wat bij als de tijd mij het toe laat.



[sirjacobsd]

Volgende stappen nadat de lijm is uitgehard.

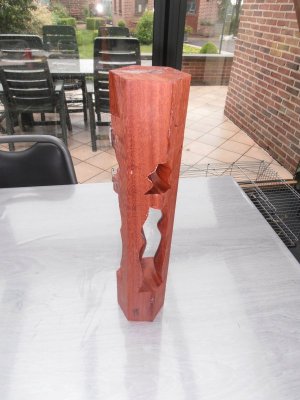

Het resultaat met de spanschroeven eraf.

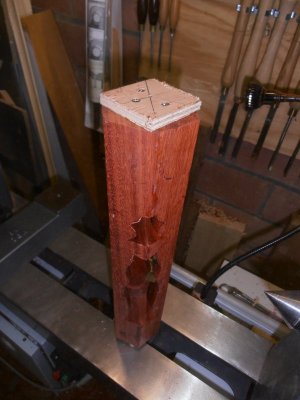

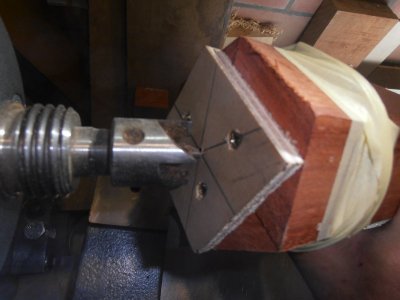

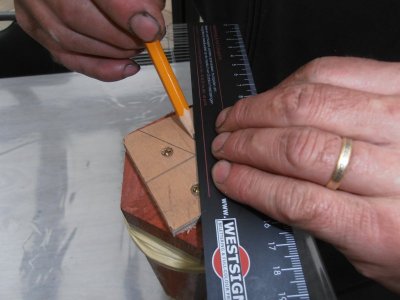

Blokjes bevestigen en het middelpunt weer bepalen.
De blokjes gebruik ik als er eventueel een kleine verschuiving is op de werkstukken tijdens het lijmen.

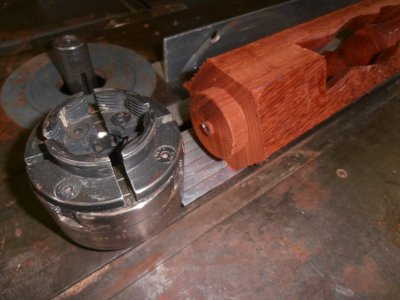

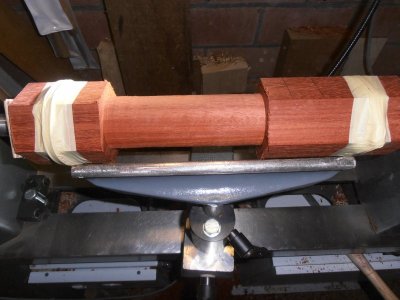

Rondingen aandraaien om in de klauwen te kunnen bevestigen.

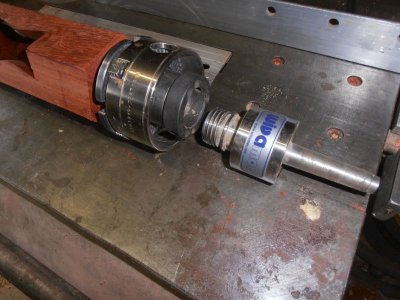

Er worden 2 klauwen toegepast waarvan 1 op de as van de motor en 1 langs de andere kant.
Er moet dan een speciaal (hier op foto) hulpstuk gebruikt worden die kan meedraaien.

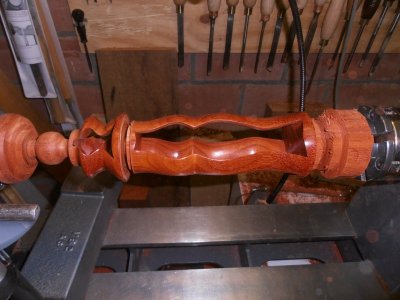

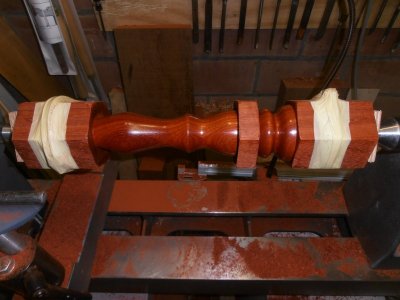

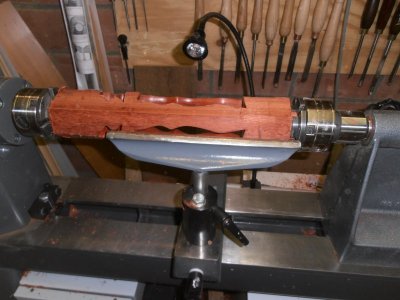

Werkstuk weer op de draaibank plaatsen.

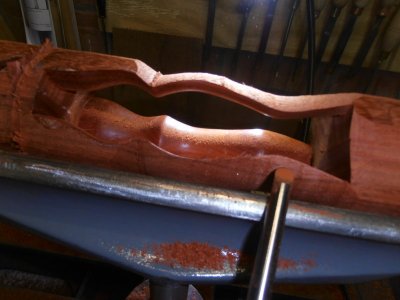

Profiel aan de buitenkant draaien met een ronde beitel qua schacht.
Deze keuze van beitel werkt prima.
Door de ellipsvorm ben je altijd met een punt aan uw werkstuk waardoor het happen bijna niet kan.
Dit is toch mijn ervaring.
Om de vorm te draaien aan de buitenkant, plaats een lamp op het draaiende stuk en je zal de binnenvorm heel duidelijk zien.
Heel eigenaardig, maar het is zo.


Schuren en afwerken met SHELLAWAX of wat je ook wenst.
Tijdens het schuren en de afwerkingslaag moet je een hoog toerental gebruiken zodanig dat je niet in het binnenste deel van het werkstuk zal happen.
Ik heb een soort zacht mousse blokje gebruikt.


Volgende week zal ik maar de vereder stappen kunnen op plaatsen omwille van een druk weekend.



[Nico Oosthoek]

Interessant project, maar hoe denk je die mooie kleur van Padoek te behouden.



[Leo Van Der Loo]

Ik volg dit met interesse Jacob , is het mogelijk om een afbeelding van de ronde beitel te plaatsen ?? en hoe je die hanteert, please



[sirjacobsd]

Interessant project, maar hoe denk je die mooie kleur van Padoek te behouden.

Nico,
Ik besef dat het zal verkleuren naar een donker bruine tint, maar ik zal de keuze maken voor de plateau's uit een bleke houtsoort zoals beuk, es of iets dergelijks dat het contrast nog merkbaar blijft.



[sirjacobsd]

Ik volg dit met interesse Jacob , is het mogelijk om een afbeelding van de ronde beitel te plaatsen ?? en hoe je die hanteert, please

Leo,
Ik vind het super dat je het projectje volgt.

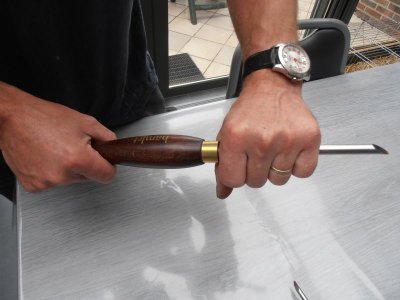

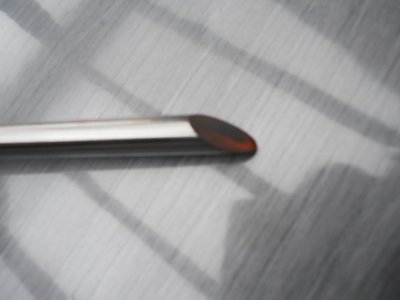

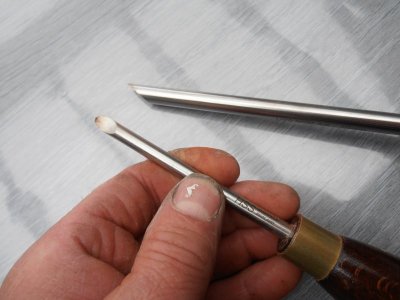

Hier een paar afbeeldingen van de beitel.




Hier nog eens de foto die al eerder te zien was qua hantering en nog een andere..



Hier nog een link waar ik deze beitels heb gekocht.
http://www.willyvanhoutte.be/nl/catalog/show_cat/61

Hier een linkje naar een filmpje waarvan de beitel te zien is. De aanslijping is iets anders tegenover de mijne.
Aan de 55 seconden zie je de beitel in werking op kopshout.
http://vidoz.com.ua/video/7hqck1NGWER.html

Hopelijk weet je hiermee voldoende Leo.
Ik zou zeggen, schaft u er één aan en proberen.
Groetjes Didier Sirjacobs.



[SyncA]

ziet er mooi uit!, ik volg mee.



[Rien van Lieshout]

Ik volg het verslag met veel belangstelling Didier. De uitleg en foto's zijn tot dusver heel helder en ik ben benieuwd wat het eindresultaat gaat worden.



[Leo Van Der Loo]

Thank you very much Jacob, I should be able to get one like that and use it



[sirjacobsd]

Vandaag nog enkele stapjes gedaan aan het projectje.

De 2 stukken van elkaar losgedraaid

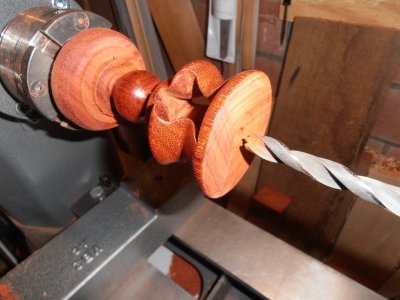

Gaatje van 12 mm gedraaid om later nog een klein detail in te verwerken.

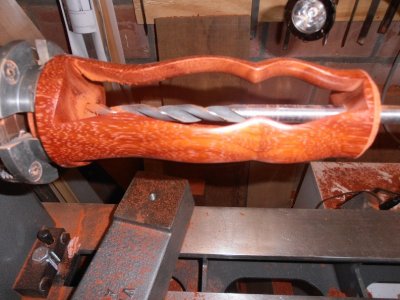

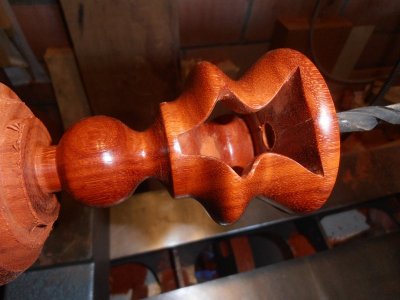

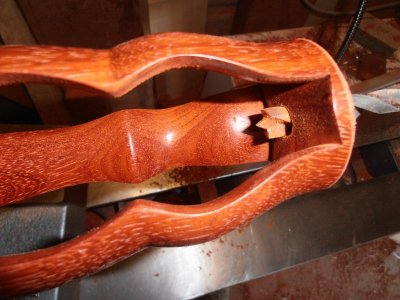

Na de boring werd het bovenste bolletje die later als handvat zal dienen afgewerkt en afgedraaid.


In het 2de stuk is zijn er ook 2 gaten geboord om later weer nog een klein detail in te verwerken.

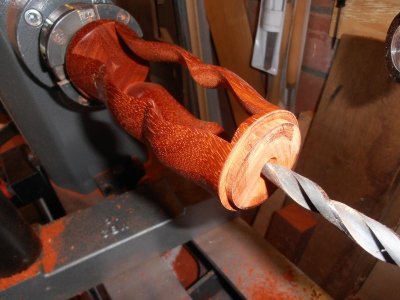

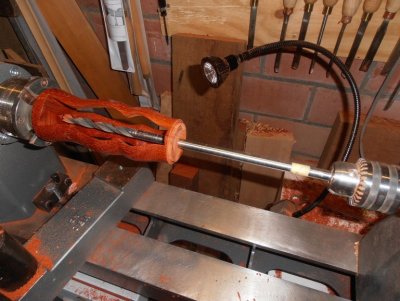

Tijdens het boren heb ik weer een lamp op de werkstukken geplaatst zodanig dat ik kon zien waar of mijn boor in het center zat.

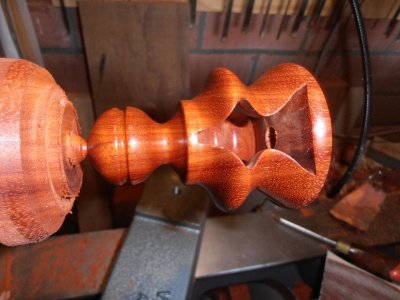

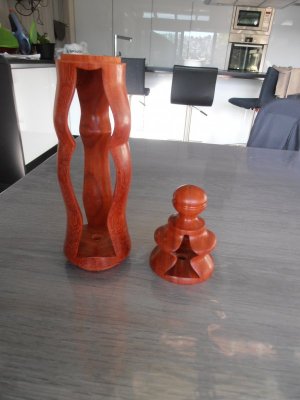

Hier een afbeelding van de voorlopige afgewerkte stukken.

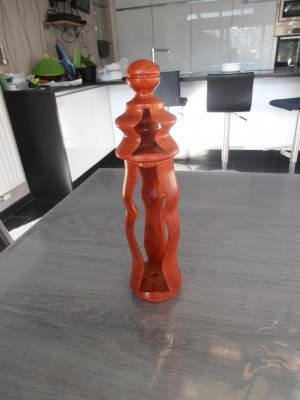

De 2 stukken op elkaar geplaatst waarvan er nu onderaan een plateau komt en tussenin ook.
Aan de onderste plateau komen nog een 3-tal gedraaide pootjes.


In de voorgestelde stukken hierboven komen dan nog kleine gedraaide piekjes/topjes.
Nu krijg je misschien een beter beeld wat het zal worden.



[Nico Oosthoek]

Dag Didier, even iets anders. Ik zie op je foto's dat jij het uitlijn systeem voor de vaste kop gebruikt op je Wivamac. Mijn vraag is, is dit de moeite waard en werkt het zuiver?



[sirjacobsd]

Dag Didier, even iets anders. Ik zie op je foto's dat jij het uitlijn systeem voor de vaste kop gebruikt op je Wivamac. Mijn vraag is, is dit de moeite waard en werkt het zuiver?

Ik heb daar zeker geen problemen mee en het werk zuiver.



[mathieu]

Draaien kan toch zo fascinerend zijn! Ongelooflijk wat een ervaren draaier tevoorschijn kan toveren. Padoek is wel fijn hout om te draaien. Gisteren een schaaltje als probeersel gedraaid en met een handvol krullen zat er al een prachtige glans op. Ben benieuwd naar het eindresultaat.



[Leo Van Der Loo]

Ik heb daar zeker geen problemen mee en het werk zuiver.

Als Ik mag vragen, wat is een uitlijn systeem, is het iets om de headstock vast te zetten of is het iets anders ??, Ik ken dat woord niet , en als dat het is waarom heb je dat nodig aan je bank ??



[sirjacobsd]

Als Ik mag vragen, wat is een uitlijn systeem, is het iets om de headstock vast te zetten of is het iets anders ??, Ik ken dat woord niet , en als dat het is waarom heb je dat nodig aan je bank ??

Leo,
Dit is een heel eenvoudig systeempje als je met een draaibare vaste kop zit.
Als de vaste kop met motor gedraaid is geweest, moet je alles weer draaien om weer tussen de centers te kunnen draaien..
Dit is een soort aanslag waarvan alles weer onmiddellijk juist staat.
Zie hier een foto.

De pijltjes geven aan dat de bout daar gelost of aangespannen moet worden telkens met het aanslagpunt erbij.

Vandaag doe ik nog wat verder aan mijn projectje en plaats dan weer wat foto's.



[henkverhaar]

Uitlijnen kan overigens ook met een dubbele morse conus, zoals bijvoorbeeld Teknatool en Wivamac ze leveren.



[sirjacobsd]

Uitlijnen kan overigens ook met een dubbele morse conus, zoals bijvoorbeeld Teknatool en Wivamac ze leveren.

Inderdaad, op die manier kan het ook, maar voor de prijs moet je het niet laten hoor.
Ik vind het gemakkelijker en dat is dan persoonlijker.
Ik heb ook deze dubbel morse conus dat ik gebruik op mijn 2 andere draaibanken.

Laat ons zeggen dat je zeker een punt hebt.
Groetjes Didier Sirjacobs
