Poe, een hoop technische info, ga er rustig over nadenken.

@juriaan, ik hou het in gedachte, bedankt.

Ga nu eerst een flesje rode wijn lostrekken. Allemaal een fijne jaarwisseling.


Jurriaan

Post veel

ornament

Post veel
29 nov 2011
1.487
4
Misschien eens kijken naar de industriele draaibanken van Bezombes. ( Google: afbeeldingen zoekterm "bezombes tour à bois ")
Dit zijn ook gelaste constructies, bedoeld voor productiedraaien. Lageroplossing is zichtbaar.

groeten,
Ornament


sander1238

Actieve deelnemer
7 mei 2016
152
10
Wanroij
En weer verder. De afgelopen dagen heb ik gezocht naar de mogelijkheid om een gebruikt bed te zoeken van een metaaldraaibank welke geschikt is om als basis te dienen voor de te bouwen machine. niets gevonden. dus dat wordt vanaf 0 beginnen.

Wel heb ik alvast een nieuwe frequentie regelaar aangeschaft zodat ik de oude kon gaan gebruiken om om mijn lintzaag te bouwen.
Het is deze geworden in de 2,2kw uitvoering

. https://www.aliexpress.com/item/VFD...24-409a-8d9f-3ccccfbe2e14&transAbTest=ae803_3

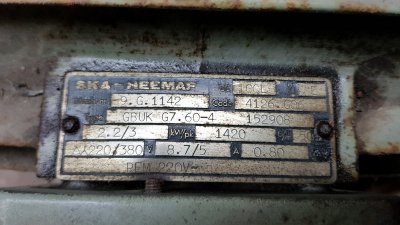

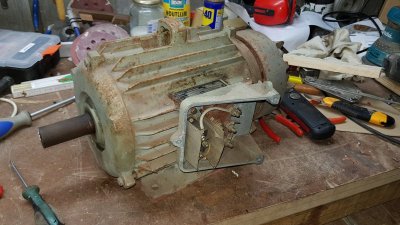

Ook een bijpassende motor geregeld voor een appel en een ei, 2,2kw 3pk 1400t/min 3fase
echter zit op die motor een rem, deze wil ik verwijderen. Volgens de verkoper zou dit ook kunnen.
Echter weet ik niet hoe?

Kan iemand mij adviseren hoe ik te werk moet gaan.


20190116_213848.jpg20190116_213822.jpg20190116_213826.jpg20190116_213837.jpg20190116_213842.jpg


Toxiq

Oud hout
28 aug 2013
5.891
1
Flevoland

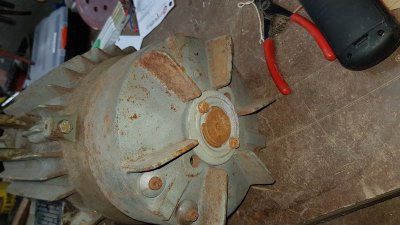

Mijn motor had ook een rem, aan de achterkant 2 (inbus?) boutjes los, dan kan je de schijf iets opschuiven en remt hij niet meer
Niet er af halen, want dan is ook je fan er af
Gelukkig gaf je er niet meer voor dan een appel en ei :)

Enne dat bed, lees je je mail wel eens
Trouwens, het was toch loooooooooooooooooong term of heb je ineens peper in je schoenen :)


sander1238

Actieve deelnemer
7 mei 2016
152
10
Wanroij

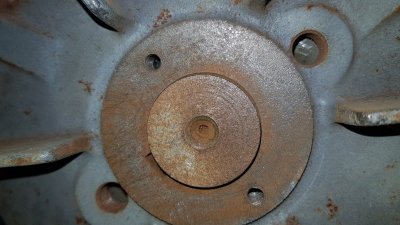

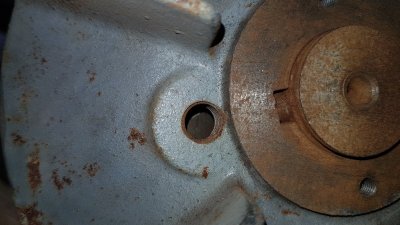

Er zitten aan de achterkant (op de fan) wel 2 boutjes, deze heb ik losgedraaid maar zonder resultaat.
Zoals ik het bekijk, kan er natuurlijk langs zitten, moet het mogelijk zijn om het rem-binnenwerk te verwijderen en daarna de fam weer terug te zetten.


chevy66

Post veel
19 jul 2013
2.496
115

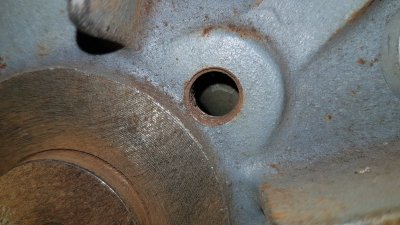

Die twee gaten die nu open zijn, zit daar schroefdraad in? Of kan je als je door die gaten heen kijkt en de remtrommel draait, in de behuizing draadgaten zien?


rmenkveld

Post veel
7 mrt 2015
1.460
4
Utrecht
Wat mij persoonlijk nog wel eens cool lijkt is een mega-harpsluiting als vaste kop gebruiken.

Iets als deze https://www.ebay-kleinanzeigen.de/s...haekel-schaekel-green-pin/1017428848-239-3011 Volgens Google moeten de gaten dan ongeveer 175 mm hebben. Die laten frezen op 180 mm ofzo, voor- en achter vlak frezen, asje en lagers er in, dat zou er toch héél cool uitzien zo. En ruim voldoende centerhoogte bovendien.....

Ik kan eens rondvragen... Afgekeurde shackles komen regelmatig van de vloot...
Kijk eens bij VanBeest of GN (Grofsmederij Nieuwkoop) welke shackles (GN H10 & H14 en GP G4136,G5263,P6033) zouden kunnen, kan ik op basis daarvan een verzoekje indienen...


chevy66

Post veel
19 jul 2013
2.496
115
Dan moeten daar de trekbouten voor je poelitrekker in. Als je aan de buitenrand trekt, verniel je vaak de vin. De kleine boutjes lijken van een soort klembus systeem te zijn. Als je een foto kan plaatsen waarop de boutjes en de verf verwijderd zijn, kan dat wellicht beter beoordeeld worden.


sander1238

Actieve deelnemer
7 mei 2016
152
10
Wanroij
Heb geprobeerd er 3 fase prik op te zetten maar de rem blijft erop staan. Lijkt mij dat eerst de rem los moet komen voordat ik met een poelietrekker de fan eraf haal.


sander1238

Actieve deelnemer
7 mei 2016
152
10
Wanroij

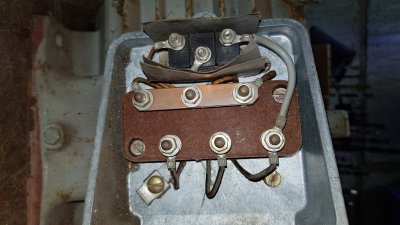

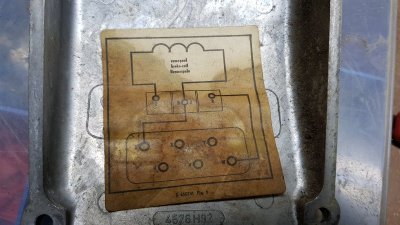

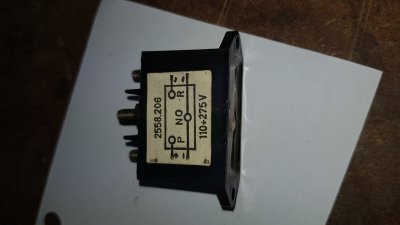

Een probleem heb ik denk ik al opgelost, de motor rem heeft gelijkspanning nodig om hem vrij te geven. De brugdek die dit moet doen 20190117_154644.jpglijkt kapot te zijn.


chevy66

Post veel
19 jul 2013
2.496
115
Maar af en toe laten mijn telepathische gaven het een beetje afweten. Zit er ergens iets aan de trommel om hem op de as te borgen? Zit er schroefdraad in het hard van de as? Dit is een motor die met de Batavieren de rijn is komen afzakken. Wat zie je als je door de tapgaten kijkt en de trommel ronddraait?
