Montageplaat recht of kruis?

[Oldchattermans]

Ik ben zelf kledingkasten aan het maken. Voor de deuren maak ik gebruik van blum scharnieren. In de kasten ga ik geen standaard rijboringen maken, maar alleen gaten boren waar nodig. Er komen binnenlades en planken in de kasten.

Nu moet ik beslissen of ik rechte of kruis montageplaat ga toepassen. Kruis is makkelijk bij rijboringen, maar die heb ik niet. Recht heeft als voordeel dat het er iets netter uitziet en dat er in de hoogte minder ruimte wordt ingenomen. Zijn er nog andere voor/nadelen waarom ik voor een rechte/kruis variant zou moeten kiezen?



[hahnwerke]

Ik ben zelf kledingkasten aan het maken. Voor de deuren maak ik gebruik van blum scharnieren. In de kasten ga ik geen standaard rijboringen maken, maar alleen gaten boren waar nodig. Er komen binnenlades en planken in de kasten.

Nu moet ik beslissen of ik rechte of kruis montageplaat ga toepassen. Kruis is makkelijk bij rijboringen, maar die heb ik niet. Recht heeft als voordeel dat het er iets netter uitziet en dat er in de hoogte minder ruimte wordt ingenomen. Zijn er nog andere voor/nadelen waarom ik voor een rechte/kruis variant zou moeten kiezen?

Kruis heeft drie schroeven ipv twee, dus in principe in zwakker materiaal zoals spaanplaat zitten ze wat steviger vast. Recht is inderdaad wat mooier en kan soms bij lades het verschil maken tussen net wél passen en net niét. Het zou kunnen zijn dat je bij de kruis iets meer stelruimte omhoog/omlaag hebt, maar dat durf ik je niet met zekerheid te zeggen.

Rick



[jorisvh]

ik kies meestal de rechte omdat ik die eleganter vind.

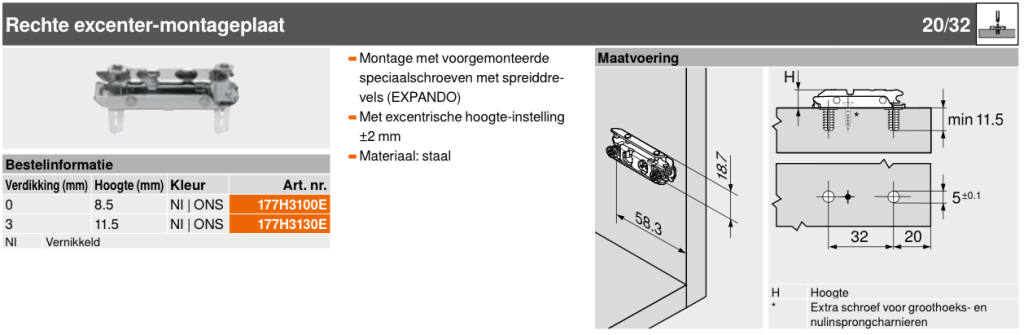

qua stevigheid maakt het niet veel uit, denk ik. beiden hebben 2 schroeven op 32mm afstand + mogelijkheid tot een extra 3de. misschien dat de rechte wat beter bestand is tegen de deur met geweld tot tegen de aanslag opengooien en de kruis tegen het gewicht van een zware deur. voorbeeld van patroon van versie voor 5mm gaten met spreiddrevels:



je weet dat je voor binnenlades ofwel een 155gr scharnier met nulinsprong bij opdek moet nemen ofwel het korpus opdikken aan de scharnierzijde van het front? anders botsen de lades tegen de geopende deur.



[ZotVanHout]

ofwel het korpus oppikken aan de scharnierzijde van het front?

joris, bedoel je opdikken, of mis ik iets ?



[jorisvh]

joris, bedoel je opdikken, of mis ik iets ?

oei, de automatische spellingcorrector had me weer liggen.
heb het originele bericht gecorrigeerd.



[rik]

Kruis heeft drie schroeven ipv twee, dus in principe in zwakker materiaal zoals spaanplaat zitten ze wat steviger vast. Recht is inderdaad wat mooier en kan soms bij lades het verschil maken tussen net wél passen en net niét. Het zou kunnen zijn dat je bij de kruis iets meer stelruimte omhoog/omlaag hebt, maar dat durf ik je niet met zekerheid te zeggen.

das grappig... ik ben altijd in de veronderstelling geweest dat het derde gat enkel dient om je corpussen aan elkaar vast te schroeven. Als je gebruik maakt van de (gratis) blum corpus configurator (echt een aanrader!) worden er ook 2 gaten aangegeven in het technische tekeningen.

of je nu met kruis of rechte scharnieren gaat werken ik monteer de scharnieren altijd 1 a 2mm hoger ten opzichte van je pot boring in de deur. Scharnieren gaan toch altijd iets hangen. en zo vang je dit op

succes



[ZotVanHout]

oei, de automatische spellingcorrector had me weer liggen.
heb het originele bericht gecorrigeerd.

geen enkel pb
vermits jij vele kneepjes kent, had ik gehoopt weer iets te kunnen leren
daarom heb ik op jouw bericht een paar keer gekauwd, vooraleer de vraag te stellen
deze keer niks bijgeleerd
spijtig



[jorisvh]

ik ben altijd in de veronderstelling geweest dat het derde gat enkel dient om je corpussen aan elkaar vast te schroeven. Als je gebruik maakt van de (gratis) blum corpus configurator (echt een aanrader!) worden er ook 2 gaten aangegeven in het technische tekeningen.

ik denk dat de reden daarvoor is dat je enkel de 2 gaten met 5mm boort voor de spreiddrevels of systeemschroeven.
het 3de draai je een gewone schroef in, zonder voorboren, bvb 3,5x16,
dat wordt enkel voorgeschreven voor bepaalde scharnieren zoals een 155gr scharnier maar ook daarvoor geeft de configurator - idd een aanrader - maar 2 gaten aan.
ik schroef m’n 3,5x35 schroeven om korpussen te verbinden meestal voor ik de montageplaten monteer. wel ter hoogte van de montageplaten of ladegeleiders zodat ze daardoor verborgen worden. maar die in dat 3de gat schroeven is een goed idee,mag ik eens proberen.



[Oldchattermans]

Bedankt voor alle goede tips. Vanwege de binnenlades ga ik denk ik voor de rechte variant. Ik hou er rekening mee dat ik de corpussen iets moet opdikken aan de scharnierzijde vanwege deze lades, de 155 graden scharnieren vind ik te lomp. De enige reden waarom ik nog een kruis variant zou overwegen is dat daar een eenvoudige boormal voor bestaat en voor de rechte variant heb ik tot nu toe alleen maar een afteken mal gevonden. En aangezien ik er een paar 100 moet plaatsen is een goede mal wel prettig.



[jorisvh]

Met deze kan je rechte en kruismontageplaten (en ladegeleiders en legplankdragers, …) prima boren met 5mm voor spreiddrevels of systeemchroeven

Blum boormal voor ladegeleiders en scharnieren - Meubelbeslagshop.nl

Blum boormal voor het voorboren van ladegeleiders en scharnieren. 1x Universele mal, 1x Boordieptestop, 1x Reduceerhuis ø 5 naar ø 2.5mm, 1x Inbussleutel. Boormallen voor Montageplaat, Dempers, Stangenmal voor scharnieren Apothekerskast.

www.meubelbeslagshop.nl



[Oldchattermans]

Super, die mal komt goed van pas. Ik ga ook > 100 ladegeleiders en plankendragers plaatsen. De prijs voor de mal lijkt wat hoog voor een enkel project, maar heb hem ergens ook voor 80 euro gezien en misschien kan ik hem na dit project weer verkopen. Om dezelfde reden schaf ik ook een ecodrill aan.



[jorisvh]

ga je geen spijt van krijgen.
als je een paar 100 scharnieren en >100 geleiders te gaan hebt, komt je investering op paar cent per scharnier of geleider, daar kan je niet voor sukkelen.
