mijn woodworking.nl cnc machine

jaap

Moderator
9 mrt 2008
4.126
101
Terkaple
www.woodworking.nl
Ben maar zo vrij er een apart topic van te maken, zodat we een beetje zonder te veel zijsprongen de bouw kunnen volgen. Heb bij John en Pascal eentje besteld waar ze afgelopen weekend mee zijn begonnen. Omdat het de eerste bouwen zijn hem samen en maken er wat instructie filmpjes van, waar andere bouwers, ook van een geheel eigen machine, weer voordeel van hebben.

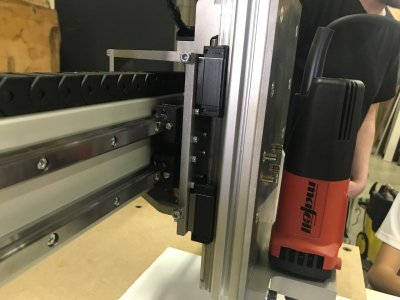

Kreeg vandaag al de eerste goodie binnen, een Mafell freesmotor. Die van Kress staan ook erg goed bekend, maar dit leek me een leuk alternatief en Mafell heeft ook een naam op te houden.

Op het filmpje zien we onze constructeurs aan het werk .....

jaap

mafell freesmotor.jpg



Pel

Oud hout
25 aug 2015
5.285
2
Midden Limburg
Mooi initiatief Jaap om een apart topic aan te maken, daar kunnen CNC bouwers, en toekomstige CNC bouwers weer veel van leren.

Groet Pel


Toxiq

Oud hout
28 aug 2013
5.891
1
Flevoland
Leuk, maaruh....ik zie wel een paar handelingen waar ik de kriebels van krijg, spanen wegvegen bij een draaiend blad


XL500SZ

Actieve deelnemer
1 mei 2017
71
0
Groningen
www.kiwood.nl
De zaag is de nieuwste aanwinst in het 'machinepark', erg content mee.
Gekocht voor hout, en dat gaat ook goed, maar het is van origine een afkortzaag voor metaal en non-ferro.
Zit een versnellingsbak op van 90-4000 toeren.
Komt nu erg goed van pas bij het bouwen van de cnc machines!


JOHN LAMERS

Actieve deelnemer
10 aug 2012
599
5
Ter Apelkanaal

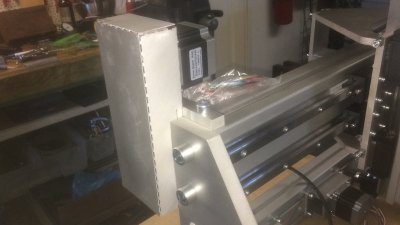

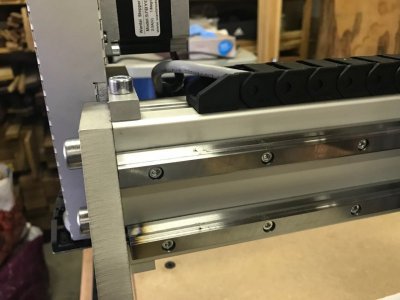

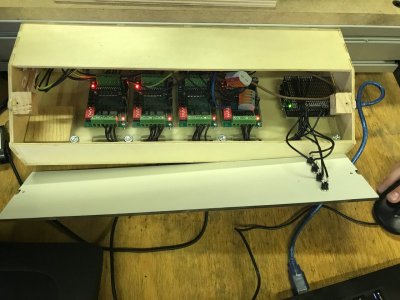

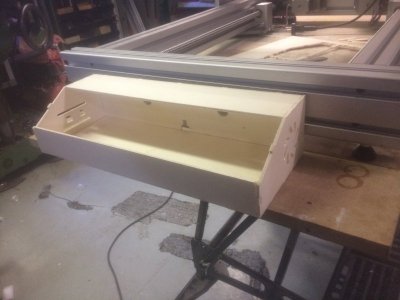

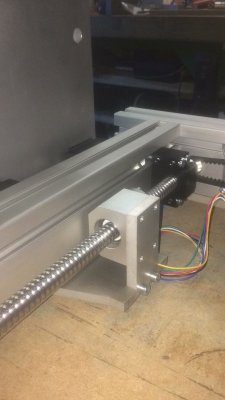

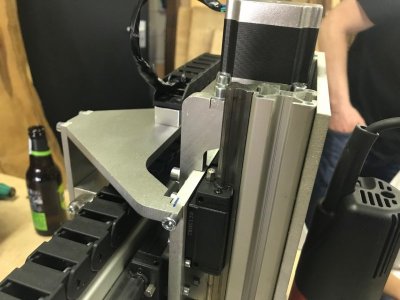

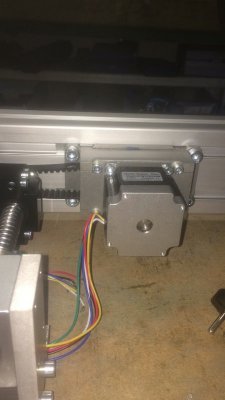

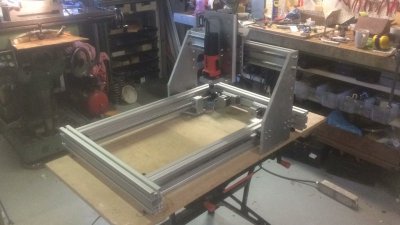

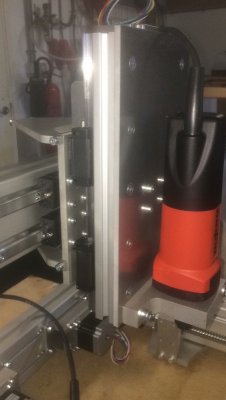

Vandaag na een hoop vertraging eindelijk het mechanische deel van de woodworking.nl cnc machine voor jaap klaar gemaakt.Het is een robuuste machine geworden en de verbeteringen tenopzichte van het prototype van de beurs vorig jaar pakken goed uit.vandaag hebben we ook het kastje gefreest waar de elektronica in komt, later deze week sluiten we de elektronica aan en kunnen we proefdraaien.BD43EBC2-7F88-4444-BDED-EE53BFDB59E0.jpg2CD9F12B-269D-411D-BB78-53E36F83381D.jpgIMG_4227.jpgEDD100A5-9478-43A0-8179-C9B9C694D7EE.jpg960591CE-9737-4474-8687-0BBC83E9DDB9.jpgFBF6C635-2414-4CE1-BCA4-6E456F5561F4.jpg

Laatst bewerkt:

XL500SZ

Actieve deelnemer
1 mei 2017
71
0
Groningen
www.kiwood.nl

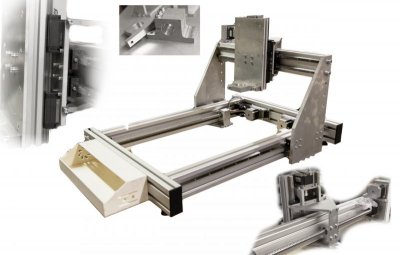

Nog een paar details van de CNC machine van Jaap.


cnc details.jpg

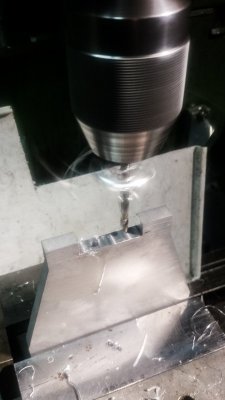

Alle pasvlakken zijn nagefreesd voor haaksheid, daarna geboord en getapt.
2018-03-04 11.24.52.jpg

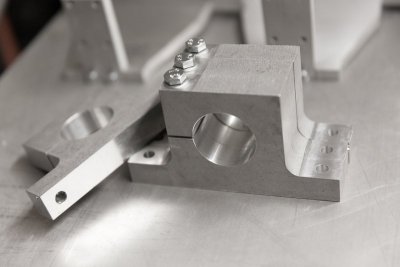

De spindelmounts hebben een gekotterd gat met een glijdende passing voor de spindel.
De bout lichtjes aandraaien klemt de spindel.
Ook de onderkant en daar waar de boutkoppen afsteunen is vlak gefreesd.

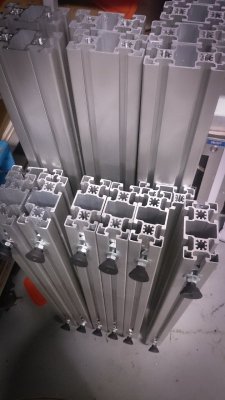

Veel van de onderdelen en de frames voor de andere 4 machines zijn inmiddels ook voorbereid.
2018-03-04 21.51.00.jpg

Laatst bewerkt:

jaap

Moderator
9 mrt 2008
4.126
101
Terkaple
www.woodworking.nl
Vanmiddag kwamen John en Pascal de door hen ontwikkelde en gebouwde machine brengen. Moest nog wat ingeregeld worden en mijn zoon kreeg een spoedcursus starten met CNC. Ben zeer onder de indruk van de bouwkwaliteit, dit is nog weer echt andere koek dan het prototype dat op Open Dag Hout stond. Het ziet er super solide uit en zo voelt het ook. Gemaakt voor jaren CNC werk lijkt het.
Nu moeten wij echter aan de bak.... Autodesk Fusion onder de knie krijgen, G-codes maken/aanpassen en naar het machien sturen .... het wordt nog wat ;).

Maar pet af voor het werk van John en Pascal!

jaap







Martin66

Actieve deelnemer
7 dec 2012
54
0
IJmuiden
www.mdvbouw.nl
Mooi hoor, nog een paar weken en dan komt die van mij, kan niet wachten om te starten al zal bij mij de leercurve ook niet echt meevallen :)
In ieder geval veel plezier met de CnC.


Rian

Nieuw lid
20 okt 2009
5
0
En Jaap, lukt het al een beetje met Autodesk Fusion?
Hebben jullie al wat leuke dingen kunnen maken? Ben benieuwd, "picture or it didn't happen" :)


Beickybeer

Actieve deelnemer
17 dec 2016
232
5
Mechelen
ja hier ben ik ook wel enorm benieuwd naar! Ik heb sinds februari een ooznest workbee cnc (1000*1500mm). Ben hier enorm tevreden van, ken niets van een cnc zelf bouwen maar aan de foto's te zien ziet dit er een enorm solide machine uit!
Ik heb de kress spindle met digitale besturing gekozen, blijkbaar heeft mafell dit nu ook in hun gamma. Wel erg gemakkelijk! L.N. heeft trouwens ook een workbee.

Mvg,

Christophe
