Gezien onze aardig grote tuin (+- 400m² gazon,totaal +- 550m²) hebben wij ondertussen behoorlijk wat tuinmateriaal in huis en dat staat in de garage nogal in de weg.
Bovendien is mijn huidige werkplaats met 11m² toch ook behoorlijk aan de kleine kant.
Daarom willen we in 2017 een tuinhuis gaan plaatsen, en vrouwlief is zo goed voor mij dat er daarbij ook een uitbreiding van de werkplaats mag gebouwd worden.
Het geheel zal 6x4meter worden, onderverdeeld in 4x3 tuinhuis en 4x3 werkplaats.
Om kosten te besparen zal ik enkel de betonplaat die eronder komt laten gieten, de rest zal ik allemaal zelf gaan doen (en vermoedelijk ook grotendeels alleen).
Qua betonplaat plan ik 15cm beton te laten gieten op 5cm EPS platen, uiteraard met waterdichte folie onder & tussen en incl wapeningsnetten. Het geheel komt 5cm boven het maaiveld.

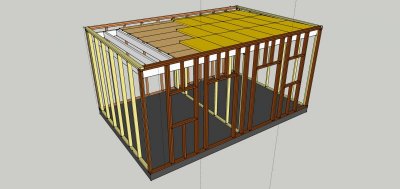

Het tuinhuis zelf wil ik optrekken in houtskelet, waarbij de onderste liggers op een EPDM folie komen om alles langs onder droog te houden.
De wanden zijn in huidige ontwerp 38x89 SLS balken, 2m70 hoog op 40cm h.o.h., de dakbalken zijn 7.5x27.5cm, eveneens 40cm h.o.h. .
Om alles binnen & buiten te krijgen voorzie ik 2 deuren (vrij breed, 100cm), en voor wat natuurlijk licht ook aan elke zijde een raam (+-80x80).
De wandopbouw zal bestaan (binnen-> buiten) uit OSB 18mm - dampdichte PE folie - 9cm rotswol - waterdichte, dampopen clima-folie - buitenbekleding.
Wat die laatste wordt, ligt nog niet vast en zal deels van de kostprijs afhangen.
Het dak bestaat uit de balken, daarop 18mm OSB, dampremmende folie, 5CM PIR en daarop EPDM.
Ik loop echter tegen een aantal ontwerpvragen aan, waarop ik hier antwoord hoop te krijgen. In ruil krijgen jullie een resem plaatjes van A tot Z terwijl ik m'n tuinhuis bouw volgende zomer

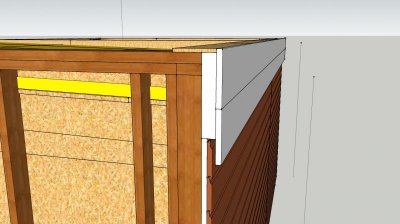

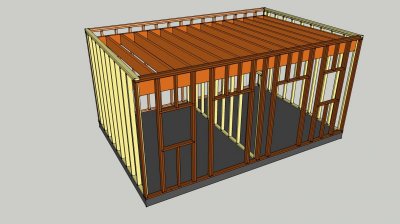

Vraag: Ik wil het plat dak verzinken tussen de wanden, met een afloop van 10cm van voor naar achter (minimum is naar ik weet 20mm/m, daar zit ik dus net boven). Hiervoor wil ik een identieke balk van 7.5x27.5cm tegen de wanden plaatsen(vastgezet in elke staander) en vervolgens de dakbalken hieraan bevestigen met balkdragers/balkschoenen. (zie afbeelding)
Volstaat dit voor de draagkracht van het dak?
Het alternatief is de spanten van het dak laten doorlopen tot tussen de staanders en er zijlings aan bevestigen met vervolgens een steunbalk in de breedte eronder, maar dit lijkt me een stuk lastiger af te werken en te isoleren.
Ik heb tijd (meer dan geld), dus ik wil graag een kostenefficiënt, niet te complex tuinhuis plaatsen en dat goed doordacht uittekenen, zodat ik straks bij de plaatsing niet tegen moeilijkheden loop.
Bovendien is mijn huidige werkplaats met 11m² toch ook behoorlijk aan de kleine kant.
Daarom willen we in 2017 een tuinhuis gaan plaatsen, en vrouwlief is zo goed voor mij dat er daarbij ook een uitbreiding van de werkplaats mag gebouwd worden.
Het geheel zal 6x4meter worden, onderverdeeld in 4x3 tuinhuis en 4x3 werkplaats.
Om kosten te besparen zal ik enkel de betonplaat die eronder komt laten gieten, de rest zal ik allemaal zelf gaan doen (en vermoedelijk ook grotendeels alleen).
Qua betonplaat plan ik 15cm beton te laten gieten op 5cm EPS platen, uiteraard met waterdichte folie onder & tussen en incl wapeningsnetten. Het geheel komt 5cm boven het maaiveld.
Het tuinhuis zelf wil ik optrekken in houtskelet, waarbij de onderste liggers op een EPDM folie komen om alles langs onder droog te houden.
De wanden zijn in huidige ontwerp 38x89 SLS balken, 2m70 hoog op 40cm h.o.h., de dakbalken zijn 7.5x27.5cm, eveneens 40cm h.o.h. .
Om alles binnen & buiten te krijgen voorzie ik 2 deuren (vrij breed, 100cm), en voor wat natuurlijk licht ook aan elke zijde een raam (+-80x80).
De wandopbouw zal bestaan (binnen-> buiten) uit OSB 18mm - dampdichte PE folie - 9cm rotswol - waterdichte, dampopen clima-folie - buitenbekleding.
Wat die laatste wordt, ligt nog niet vast en zal deels van de kostprijs afhangen.
Het dak bestaat uit de balken, daarop 18mm OSB, dampremmende folie, 5CM PIR en daarop EPDM.
Ik loop echter tegen een aantal ontwerpvragen aan, waarop ik hier antwoord hoop te krijgen. In ruil krijgen jullie een resem plaatjes van A tot Z terwijl ik m'n tuinhuis bouw volgende zomer
Vraag: Ik wil het plat dak verzinken tussen de wanden, met een afloop van 10cm van voor naar achter (minimum is naar ik weet 20mm/m, daar zit ik dus net boven). Hiervoor wil ik een identieke balk van 7.5x27.5cm tegen de wanden plaatsen(vastgezet in elke staander) en vervolgens de dakbalken hieraan bevestigen met balkdragers/balkschoenen. (zie afbeelding)
Volstaat dit voor de draagkracht van het dak?
Het alternatief is de spanten van het dak laten doorlopen tot tussen de staanders en er zijlings aan bevestigen met vervolgens een steunbalk in de breedte eronder, maar dit lijkt me een stuk lastiger af te werken en te isoleren.
Ik heb tijd (meer dan geld), dus ik wil graag een kostenefficiënt, niet te complex tuinhuis plaatsen en dat goed doordacht uittekenen, zodat ik straks bij de plaatsing niet tegen moeilijkheden loop.
