mijn "DIY" parallelaanslag tbv Festool geleiderails

[janwijbrand]

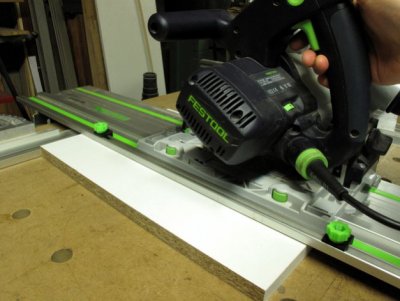

Al tijden wilde ik poging ondernemen een parallelaanslag te maken t.b.v. de Festool geleiderails. Zie hier het resultaat van "prototype 1". De kunststof onderdelen heb ik met de 3D-printer gefabriceerd. Ontworpen in "Fusion360". Het aluminium profiel is M6 "T-track" (leuk adres, gevonden op dit forum). Met wat M6 boutjes en de draaikknoppen (van hetzelfde adres als het alu profiel), is de aanslag makkelijk verstelbaar. De twee aanslagen zijn makkelijk "tegen elkaar" of "met behulp van elkaar" op gelijke lengte af te stellen. De minimale zaagbreedte is ongeveer 24cm met dit systeem. De maximale breedte is uiteraard afhankelijk van de lengte van de alu profielen. Deze zijn 1 meter lang, en dan komt de maximale zaagbreedte op ongeveer 117cm.

De eerste zaag-proeven verliepen best goed - je moet nog steeds nauwkeurig werken uiteraard, maar ik denk hier wel plezier van te hebben in de toekomst! Ik vermoed wel nog een stuk t-track te bestellen om twee kortere "aanslagen" mee te maken. Dat hanteert net iets makkelijker.

Een indruk van het printen:

Ik heb hiervoor zwart PETG filament gebruikt. Ik wil nog een setjes maken in "gewoon" PLA om te zien of de sterkte merkbaar onderdoet voor PETG.

De "STL"-bestanden en het "Fusion360" bestand, voor de geïnteresseerden:

rail-adapter: "track-adapter.stl"
verstelbare aanslag: "track-stop.stl"
"parallel-track-guides.f3d"
zie ook Thingiverse

Ik ben erg benieuwd naar jullie reacties!



[maja158]

Dit soort DIY rechtvaardigt de aanschaf van een 3D printer.
Ben helemaal enthousiast!

Groet,
Jan



[rjmulder]

Dat ziet er goed uit en lijkt me ook erg handig.

Dit soort DIY rechtvaardigt de aanschaf van een 3D printer.
Ben helemaal enthousiast!

Groet,
Jan

De aanschaf van zo'n zaag ook? 3D printer heb ik al.



[maja158]

De aanschaf van zo'n zaag ook? 3D printer heb ik al.

Zo'n zaag heb ik eventueel wel te koop voor je.

Groet,
Jan



[L.N.]

Super! Zou het ook mogelijk zijn om bij jou de 3D geprinte onderdelen te bestellen? Natuurlijk betaal ik er voor. Ik heb namelijk geen 3D printer.



[janwijbrand]

Dit soort DIY rechtvaardigt de aanschaf van een 3D printer.
Ben helemaal enthousiast!

Veel meer "rechtvaardiging" dan "het is leuke hobby" heb ik niet nodig Maar het is inderdaad extra leuk echt functionele dingen te maken (al eerder had ik stofafzuiger-verloopstukken gemaakt. Doen het nog steeds prima).



[janwijbrand]

De aanschaf van zo'n zaag ook? 3D printer heb ik al.

Zaag is ook erg handig inderdaad en er zitten onderdelen aan die zich wat "lastig" laten printen



[janwijbrand]

Super! Zou het ook mogelijk zijn om bij jou de 3D geprinte onderdelen te bestellen? Natuurlijk betaal ik er voor. Ik heb namelijk geen 3D printer.

Opzich wil ik best een paar setjes printen als er gegadigden zijn. Bedenk wel dat per setje de printer een uur of 8 bezig is (ik moet nog even puzzelen met de print-instellingen voor dit specifiek ontwerp, om te zien of het nog wat sneller kan). Daarnaast vindt ik het moeilijke te bepalen wat ik er dan voor moet vragen. Ik peins er even over.

Je zou ook kunnen zoeken of er een "Fablab" of "Maker space" min of meer in de buurt zit bij je. Daar is meestal de mogelijkheid van een 3D printer gebruik te maken.



[rjmulder]

Gisteren net een OF1010 aangeschaft daar moet ik ook nog een verloop voor de afzuiging voor zien te maken of had je die toevallig ook?



[hstraat]

RJmulder daar past die mof van festool op die van zacht materiaal is. Die duw je er namelijk omheen. Zo doe ik dat ook. Of heb jij een ronde afzuiging op de OF1010 (die van mij is rechthoekig ouder type).

@janwijbrand, vind het mooi uitgevoerd en de gedachte naar een eigen 3d printer worden wel steeds meer. Maar ja. Wat moet je dan aanschaffen en hoe vaak gebruik je het.



[rjmulder]

Is een ovale aansluiting maar heb nog geen festool stofzuigerslang dus allemaal harde ronde delen.



[hstraat]

Misschien even afsplitsing maken met nieuw topic? 3d printen stofzuigslangaansluiting zodat wij dit mooie topic niet teveel gaan kapen.



[L.N.]

Opzich wil ik best een paar setjes printen als er gegadigden zijn. Bedenk wel dat per setje de printer een uur of 8 bezig is (ik moet nog even puzzelen met de print-instellingen voor dit specifiek ontwerp, om te zien of het nog wat sneller kan). Daarnaast vindt ik het moeilijke te bepalen wat ik er dan voor moet vragen. Ik peins er even over.

Je zou ook kunnen zoeken of er een "Fablab" of "Maker space" min of meer in de buurt zit bij je. Daar is meestal de mogelijkheid van een 3D printer gebruik te maken.

Begrijpelijk dat je moet kijken of je het wilt doen en wat je er voor wilt vragen. Een fablab zit in de buurt van mijn werk, maar daar heb ik slechte ervaringen mee (lang wachten voordat je aan de beurt bent, geen mogelijkheid om op afspraak te komen, slechte ondersteuning). Vandaar dat ik liever ze gewoon bij jou of iemand anders met een 3D printer bestel, ook al kost het mij meer.



[guidovanalphen]

Mooi hoor! Ik had al diverse verloopstukken gemaakt voor de afzuiging, wat templates voor de pantorouter, een gaatjesprikker voor de schuurvellen van een Makita vlakschuurmachine, en stops voor de Festool rail.
Deze ga ik zeker ook maken, ziet er doordacht uit.
Dank voor de STL, ik volg je nu ook op ThingiVerse.
Goed weekend, Guido



[janwijbrand]

Mooi hoor! Ik had al diverse verloopstukken gemaakt voor de afzuiging, wat templates voor de pantorouter, een gaatjesprikker voor de schuurvellen van een Makita vlakschuurmachine, en stops voor de Festool rail.
Deze ga ik zeker ook maken, ziet er doordacht uit.
Dank voor de STL, ik volg je nu ook op ThingiVerse.

En jij hebt ook een volger erbij

Ik ben wel nieuwsgierig naar de stops - die heb je niet op Thingiverse staan denk ik te zien? Ik zal "mijn" stofafzuiger-verloopjes er ook opzetten.

- - - Updated - - -

Begrijpelijk dat je moet kijken of je het wilt doen en wat je er voor wilt vragen. Een fablab zit in de buurt van mijn werk, maar daar heb ik slechte ervaringen mee (lang wachten voordat je aan de beurt bent, geen mogelijkheid om op afspraak te komen, slechte ondersteuning). Vandaar dat ik liever ze gewoon bij jou of iemand anders met een 3D printer bestel, ook al kost het mij meer.

Ik snap het. Ik denk er even over na en kom er op terug - mss goed als ik daar een Kantine-onderwerp over start.



[techcom]

Geniaal en simpel tegelijk dat ontwerp!
Ik zal deze week je bestanden ook eens gaan printen en testen.
Ben nu sinds 3 weken in het bezit van een 3d printer en dankzij sites zoals Thingiverse al vele handige jigs en tooltjes geprint.
Mijn laatste aanwinst sinds afgelopen weekend;
setje stopblokjes voor op de Festool geleiderail:



[hstraat]

@techcom wat voor 3d printer?



[techcom]

@Hans ik gebruik sinds kort een Flashforge Finder waar ik goed over te spreken ben.



[janwijbrand]

@techcom wat voor 3d printer?

Ik heb een Felix printers “3.1”, geupgrade naar “Tec 4”. Hier (https://www.woodworking.nl/showthread.php?16461-3D-printer) schreef ik wat meer over waarom dat model. Als ik nu opnieuw zou moeten kiezen, zou ik voor een Prusa i3 MK3 gaan.



[hstraat]

Zo dat zijn kosten van 435 voor de flashforge finder tot 1400 euro vor de tec 4? Vind het echt heel interesant en zie bij de flashforge finder wel het nadeel dat je uitsluitend pla kunt printen echter wil ik maar paar verloopjes en niet allerlei andere zaken printen. Denk dat ik de ontwerpen toch maar naar collega doe die zijn 3d printer over aantal weken weer opgezet heeft. Hoewel het wel aardig kriebelt om met een 'eenvoudige' flashforge finder te beginnen.
