Ik heb op mijn Wabeco een setje lijnlasers gemonteerd. Opstelling is nu in 'proof of concept' met tijdelijke monage.
De batterijen zitten nu vast met elastiek maar dat moet beter worden natuurlijk. Ik denk aan een paar langere schroeven in de klem van de machinehouder zodat ze uitsteken, en dan voor de batterijen een bakje dat ik aan die draadeinden kan ophangen.
Genoeg gepraat nu. Foto's:

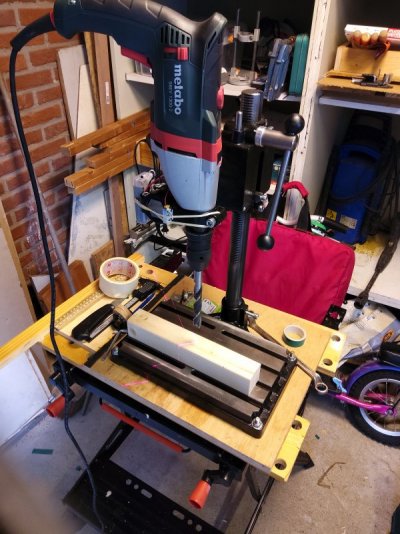

De opstelling. Laserlijn op werkstuk is duidelijker te zien dan de foto suggereert.
![20210911_130353.jpg 20210911_130353.jpg](https://www.woodworking.nl/data/attachments/107/107543-4126e2985179fac2ae278bfa9a901e75.jpg)

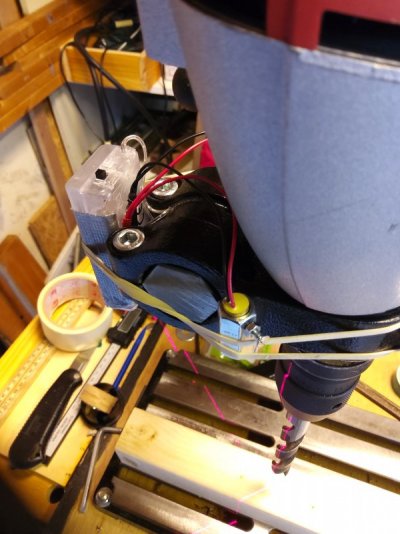

Detail stuurboord laser in huis en batterij blok met schakelaar.
![20210911_130407.jpg 20210911_130407.jpg](https://www.woodworking.nl/data/attachments/107/107544-32d0487ab3d4ef0cce626ed479e8abae.jpg)
Volgende stappen tot definitief: Batterijhouder en draadgeleiding verbeteren. Arreteerschroefjes inkorten tot ze net uit de borg moer komen en er een groefje in zagen. Ook achterin de laser komt een groefje om hem te draaien en in te stellen.
Het tweezijdig kleefband is te elastisch. Ik vervang het door twee-componentenlijm.
En, jaja. Laser helpt voor bijna goed neerzetten/snelstart voor instellen.
- De lasertjes komen van Conrad. Ik heb gekozen voor 250 mm focus. Dat is 150 mm voor de punt van de boorkop.
- Voor de behuizingen heb ik twee M8 koppelmoeren uitgeboord tot 9 mm over bijna de volle lengte. Er is nog een klein borstje over waar de laser op hangt. Die moeren hebben sleutelwijdte 13 mm dus zijn een stevig huis en de lasertjes passen strak in de boring. Ik heb nog wel een M3 arreteerschroefje ingetapt.
- De voeding met schakelaar is via 2 AA batterijen in een kastje van een kerstverlichting (van de Action, daar in het schap voor Euro 1.35. )
De batterijen zitten nu vast met elastiek maar dat moet beter worden natuurlijk. Ik denk aan een paar langere schroeven in de klem van de machinehouder zodat ze uitsteken, en dan voor de batterijen een bakje dat ik aan die draadeinden kan ophangen.
Genoeg gepraat nu. Foto's:
De opstelling. Laserlijn op werkstuk is duidelijker te zien dan de foto suggereert.
![20210911_130353.jpg 20210911_130353.jpg](https://www.woodworking.nl/data/attachments/107/107543-4126e2985179fac2ae278bfa9a901e75.jpg)
Detail stuurboord laser in huis en batterij blok met schakelaar.
![20210911_130407.jpg 20210911_130407.jpg](https://www.woodworking.nl/data/attachments/107/107544-32d0487ab3d4ef0cce626ed479e8abae.jpg)
Volgende stappen tot definitief: Batterijhouder en draadgeleiding verbeteren. Arreteerschroefjes inkorten tot ze net uit de borg moer komen en er een groefje in zagen. Ook achterin de laser komt een groefje om hem te draaien en in te stellen.
Het tweezijdig kleefband is te elastisch. Ik vervang het door twee-componentenlijm.
En, jaja. Laser helpt voor bijna goed neerzetten/snelstart voor instellen.
