Lage hoek schaaf brons (low angle plane bronze 😉)

[Roeland]

Afgelopen periode heb ik niet alleen een eenhands lagehoekschaafje gemaakt maar ook een een iets grotere lage hoek schaaf met een beitel breedte van 40mm met natuurlijk een verstelbare mond opening.
Het is weliswaar geen houtbewerking maar wilde toch wat foto‘s delen van het maak proces.











Na een aantal proef schaaf streken zag de beitel er zo uit, had een stukje staal gepakt waarvan ik dacht dat het gereedschap staal was.
Pas gemaakt daarna gehard en getemperd en geslepen bleek dus geen gereedschap staal te zijn.


Opgelost door het maken van een nieuwe schaafbeitel dit keer uit damast staal, deze houd het bijzonder goed.

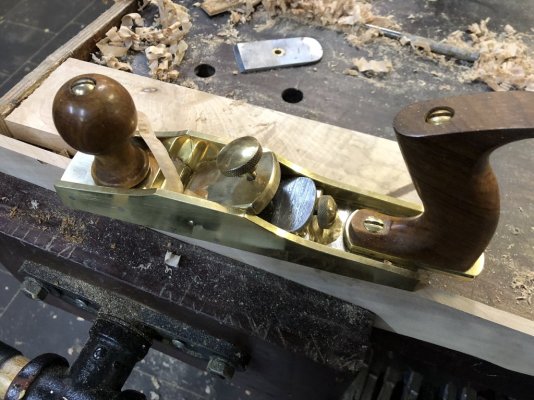

Dit is een warrig stuk esdoorn met slaap (spalt) en vraagt dus veel van de beitel en schaaf.





Alle verbindingen tussen het brons zijn geboord en getapt m4 draad, handgreep en knop van Bubbinga.
zool 210mm lang en n 50mm breed, schaafmes damast 40mm breed.
Alle metaal werkzaamheden zijn eerst grof uit geflext en daarna met de hand op maat gebracht middels een kleine stationaire bandschuur en diverse (zoet)vijlen.


Groetnis,
Roeland



[Wim Kluck]

Roeland dat ziet er bijna uit als een fabriekswerk. Groot compliment. Nou ben ik erg nieuwsgierig want ik heb ook diverse onderdelen liggen om ook nog een keer een metalen schaaf te maken.
De adjustor is van veritas maar die hoge/lage messing kartelbout waarmee je de dekbeitel mee vast zet die heb ik nog niet kunnen vinden.



[ornament]

Heel knappe schaaf!!!

Kun je meer details tonen over de regelbare mondopening?
En foto's van de onderkant?

Groeten

Ornament



[Roeland]

Dank je wel Wim!
Het is maar gepruts ben geen echte metaal bewerker en redelijk ongeduldig
Die messing kartelbout heb ik ook nog niet kunnen vinden wel een variant met doorgaande schroefdraad.
De kartelbout komt van een afgeschreven/gesloopte stalen blokschaafje. En inderdaad de diepte versteller is een aangepaste versteller van Veritas.

Groetnis,

Roeland



[Roeland]

Dank je Ornament,

Zal vandaag of morgen even nog wat foto's van de onderzijde maken dan word het heel snel duidelijk dat het een simpel schuif mechanisme betreft net zoals de fabriek schaven van bv Stanley (sweetheart) Veritas of Lie Nielsen echter zonder exenter ring die ga ik nog maken uit een stukje messing plaat 2mm.
Verstelling dmv los draaien van de voor knop dan kun je de voorzool naar voren of achter schuiven dan weer vastzetten.

Groetnis,

Roeland



[Roeland]

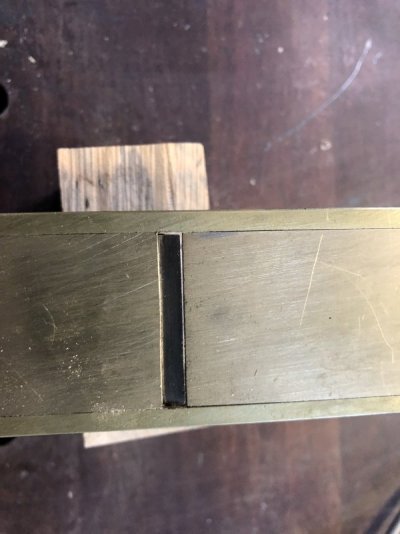

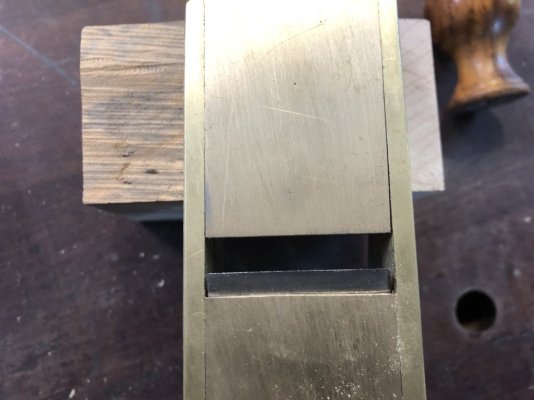

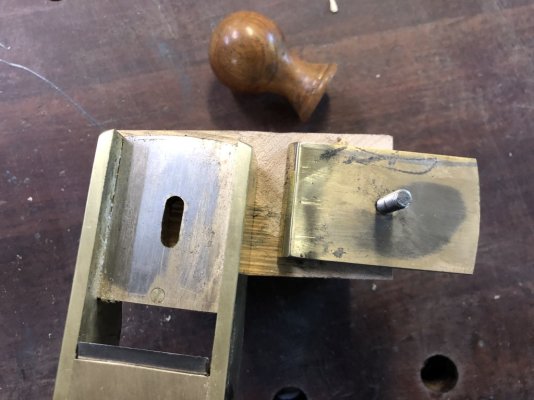

Op verzoek van Ornament wat detail foto’s van de verstelbare mond opening

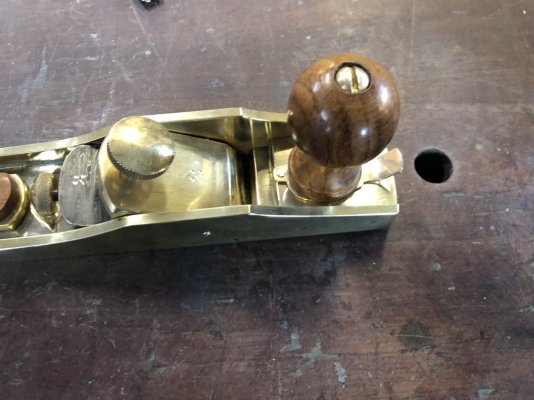

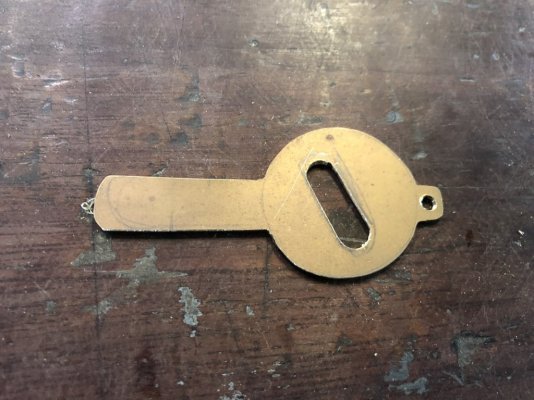

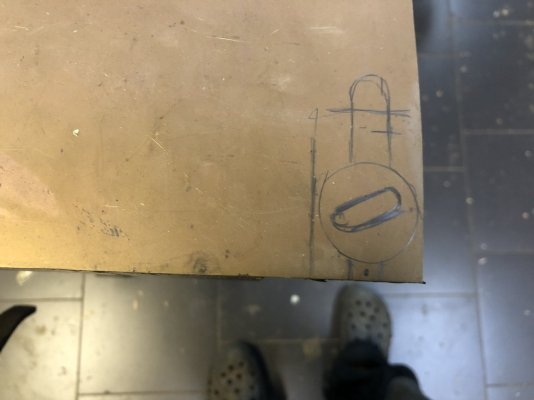

Vandaag ook even tijd gevonden om de excenter verstelling te maken uit een messing plaatje van 2MM. Werkt nu naar behoren knop iets los draaien en de hendel naar links of rechts bewegen voor een grotere of kleinere mond opening.
Moest toch het ex enter plaatje aanpassen ivm niet voldoende bewegings vrijheid..

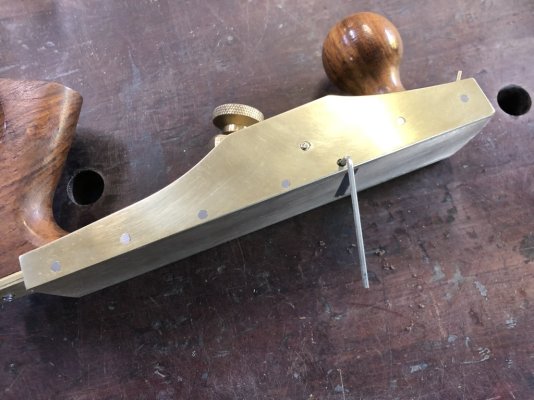

ook leuk met een imbus busje kun je de schaafbeitel fixeren.

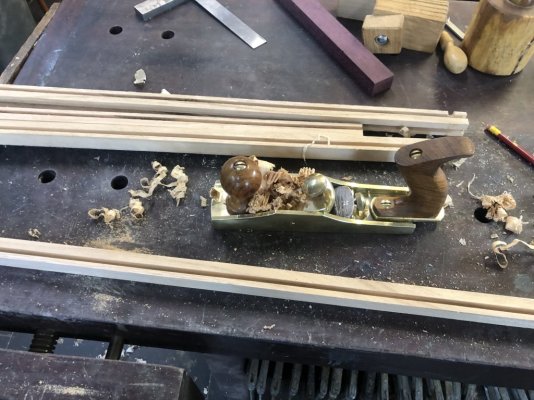

En gelijk maar wat schaaf werk het hout is Linga of terwijl ook wel tropisch kersen genoemd.



Groetnis,
Roeland



[Roeland]

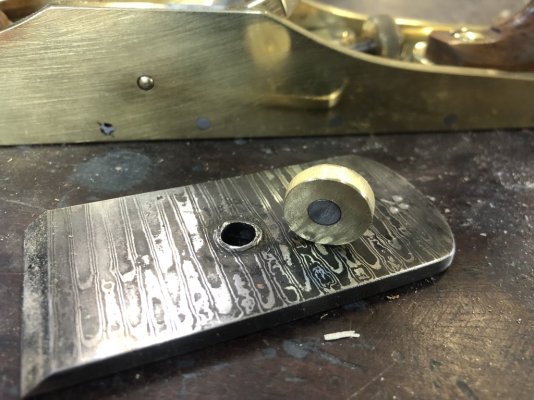

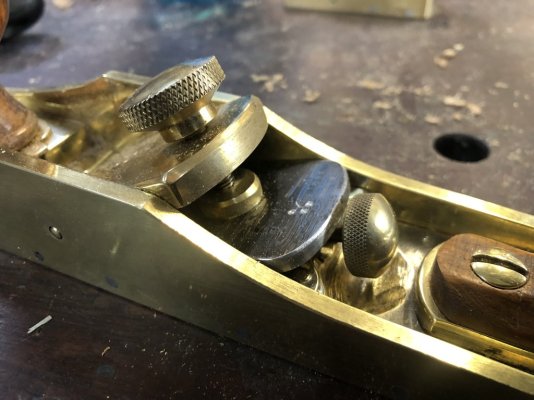

En de laatste kleine aanpassing ter bescherming van de damast schaafbeitel.

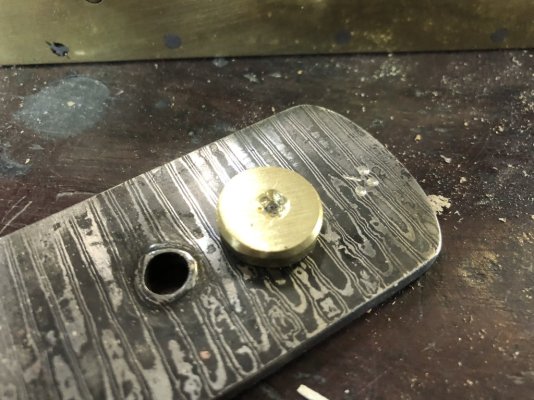

Een messing rondje gemaakt met aan de ene zijde een verzonken magneet en aan de andere zijde een holletje die de schroefdraad van de vastzet knop ontvangt.
Ben tevreden het systeempje werkt.



Neem dit schaafje en natuurlijk wat andere gereedschappen mee naar de ODH. Heb er zin in.
Groetnis,

Roeland



[ornament]

Dank je , Roeland.

ziet er allemaal puik uit. En het excenttrische palletje maakt het helemaal af.

groeten
Ornament



[Roeland]

Ja is iets makkelijker afstellen.
Gemak dient de mens.

Groetnis,
Roeland



[rmenkveld]

Heel chique! Vwb die inbus tbv fixatie van de beitel, dat gaat om het uitlijnen van de beitel gok ik?
Slimme/simpele oplossing, hou ik van!



[jaap]

Jee Roeland, wat gaaf al die mooie materialen bijelkaar en dan een werkende schaaf maken! Een schaafbeitel van damast, vet!!

jaap



[Danny1984]

Mooi gemaakt Roeland.

Mooi om te zien dat je weer spul post.

Gr Danny



[Roeland]

Jee Roeland,

! Een schaafbeitel van damast, vet!!

jaap

inderdaadJaap, heeft een mooie stand tijd en is goed te slijpen.
En ziet er bovendien zeer fraai uit. Ik had al eerder een eenhandschaafje gemaakt met een damast schaafbeitel en dat beviel me wel.

Groetnis,

Roeland



[Roeland]

Mooi gemaakt Roeland.

Mooi om te zien dat je weer spul post.

Gr Danny

Dankjewel Danny,
kom je ook naar de open dag?

groetnis,

Roeland



[Danny1984]

Dankjewel Danny,
kom je ook naar de open dag?

groetnis,

Roeland

Helaas kon ik er niet bij zijn.
Moeders de vrouw moest werken, en de kleine was niet fit.

Volgend jaar ben ik er zeker bij.

Kom binnenkort wel even een bakje doen.

Gr Danny



[HoutNerveus]

Wow, ziet er super uit! Mijn handen jeuken om er ook een te maken.



[Roeland]

Wow, ziet er super uit! Mijn handen jeuken om er ook een te maken.

Ik zou zeggen gewoon doen!

groetnis ,

Roeland
