Kwartslaghoeken van een Arena

[sirjacobsd]

Beste forumleden,
Ik heb terug een uitdaging gekregen van een collega samen met zijn leerlingen uit de metaalafdeling.
Ze maken samen een na gebouwde arena op schaal, namelijk het stadion van Lille uit Frankrijk.
De bedoeling is dat ze daar een pnematischsysteem zullen inbouwen waarvan het grondvlak voor de helft over elkaar kan schuiven zodanig dat ze een mini voetbalveld hebben.
De tribunnes zouden dan ook kunnen meeschuiven tot rond dat kleine veld. Een metalen onderstel komt natuurlijk ook aan te pas met zijn laswerk.
Dit project moet klaar zijn tegen de tentoonstelling, namelijk 25 en 26 juni 2017.
Natuurlijk hebben ze een probleem, de tribunnes zijn vervaardigt uit hout wat geen probleem is voor hen, maar de rondingen wel.
Eén oplossing, Sirjacobs weten ze te vinden om de gebogen kanten te maken.
Ik ben er eigenlijk al een weekje mee bezig, maar de tijd ontbrak om het ganse traject in beeld te kunnen brengen.
Voor alle duidelijkheid, hier een willekeurig stadion genomen van internet om aan te toenen over wat de opdracht eigenlijk is.


Hoe bekijk ik dat nu om zoiets te realiseren.
Heel simpel.
Ik maak een enorme grote schaal/kom waarvan ik zorg dat de 4 kwartslagen na het draaien van elkaar gemakkelijk gescheiden kunnen worden.
Ik spreek hier nu wel van een volume van +/- 800 mm diameter en een hoogte van +/- 350 mm.
Dus met andere woorden een uitdaging die aan niet iedereen gegeven is.
Dit project wil ik heel graag weer met jullie delen om weer de technieken te tonen hoe zoiets tot stand komt.
Wie weet steekt men er iets vanop dat je zelf kan toepassen op een dergelijk werkstuk.



[O Peatey]

Nou dat beloofd weer een interessante reeks te worden.
Kom maar op ermee Didier en laat ons genieten.



[sirjacobsd]

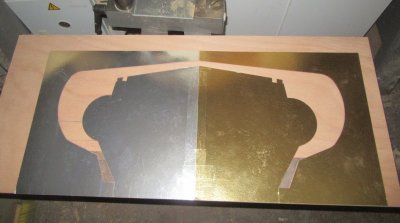

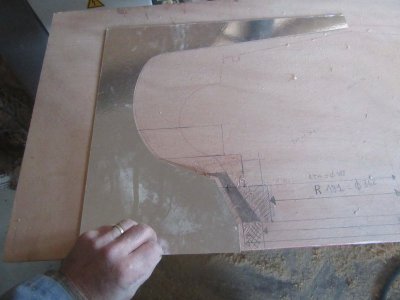

Deze mallen heb ik gekregen dat ze via een lasercutter hebben gemaakt in de mataalafdeling.
En hiermee moet ik het doen.

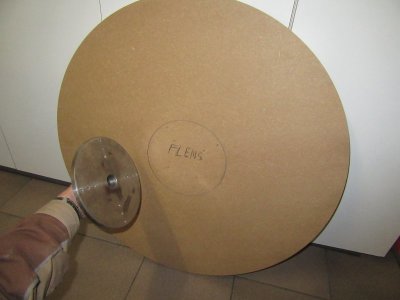

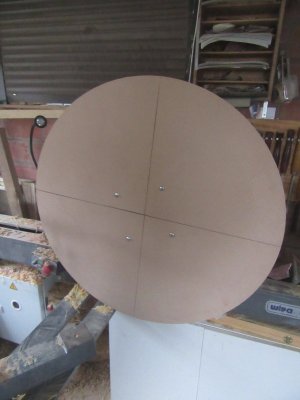

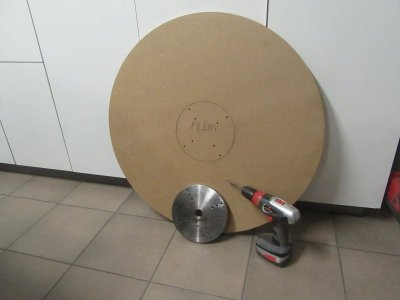

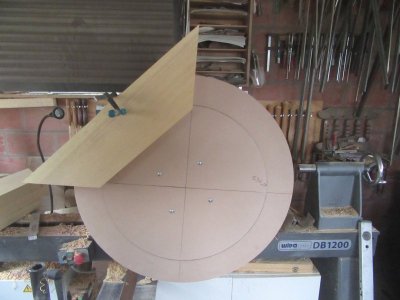

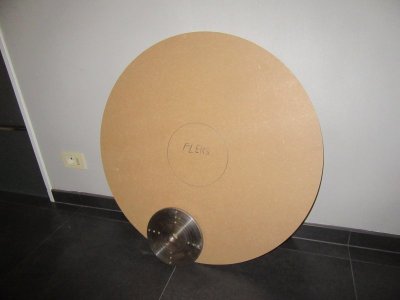

Via de cnc heb ik een mdf-plaat van 18 mm dikte gefreesd op een diameter van 800 mm
Zoals je kan zien op de foto heb ik met de puntfrees een cirkel gefreesd gelijk aan de diameter van de vaste fles, namelijk 220 mm.

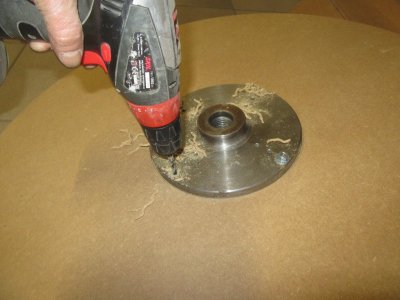

Gaten boren in de mdf-plaat om de vaste flens te kunnen vast bouten.

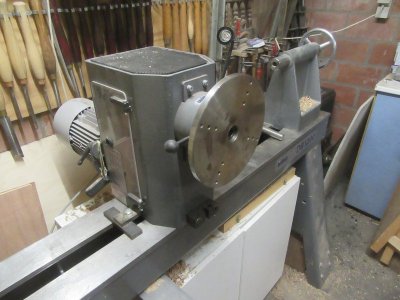

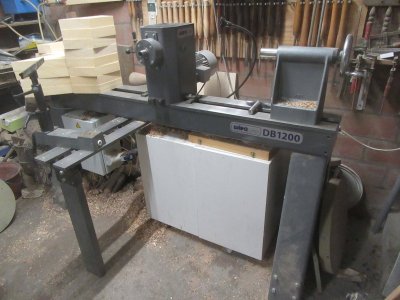

De draaibank richten zodanig dat het geheel aan de buitenkant van de draaibank kan gerdaaid worden.

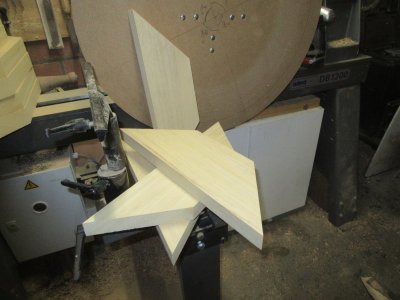

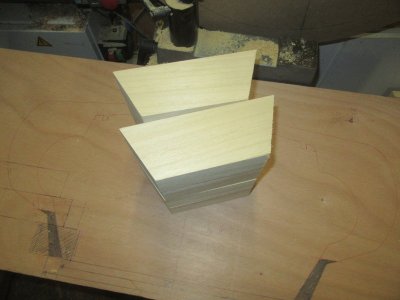

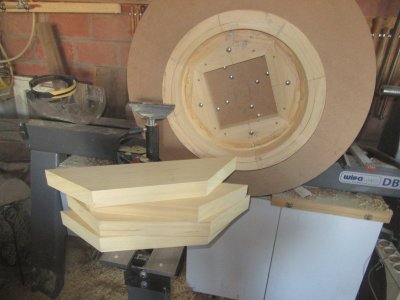

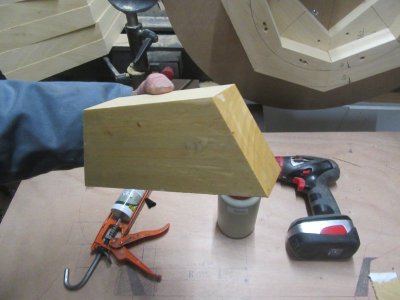

Zoals je al kan zien liggen er al segmentdelen klaar uit ayous of abachi.

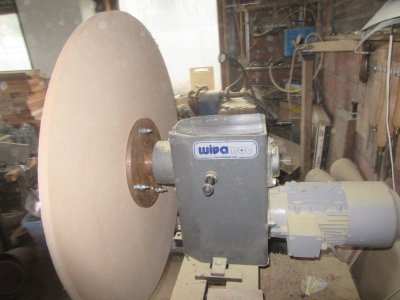

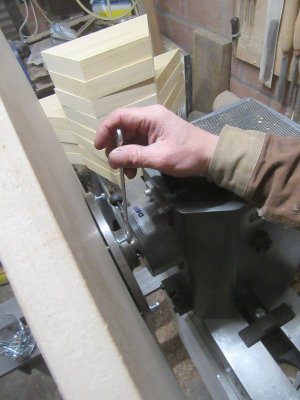

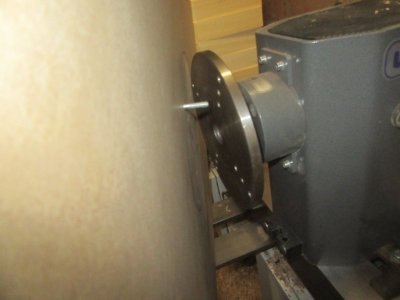

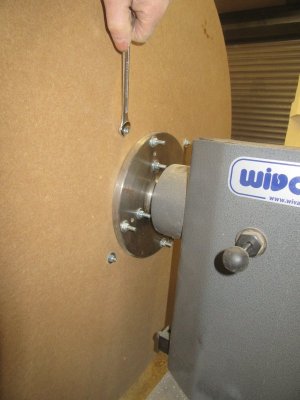

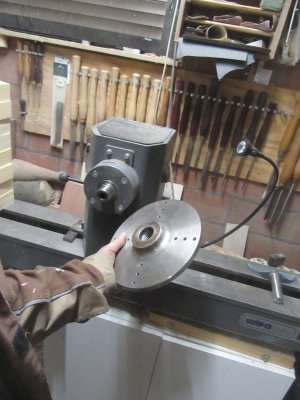

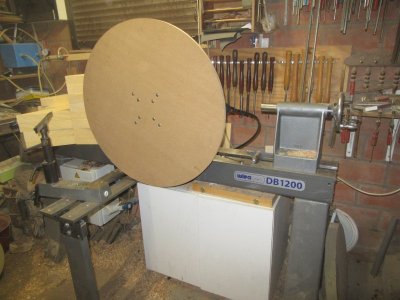

Vaste flens op de draaibank plaatsen en de mdf-plaat vast bouten.



[sirjacobsd]

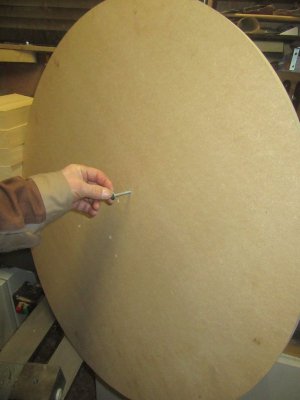

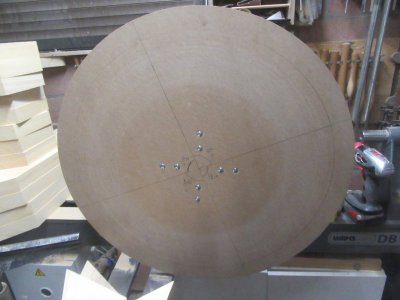

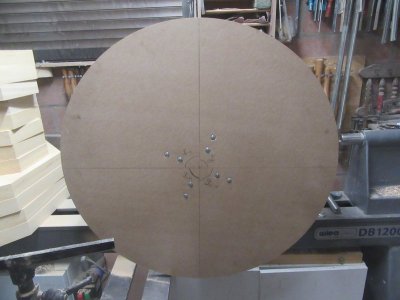

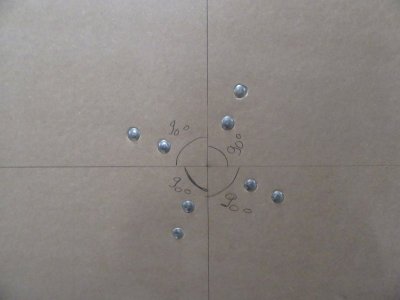

Met een ronddraaiende draaibank heb ik het middelpunt bepaald op de mdf-plaat.
Dwars door het middelpunt een eerste aslijn trekken.
Op die aslijn werd er weer dwars door het middelpunt een haakse lijn getrokken.


Op mijn mdf-plaat voorzie ik eerst een een deel (verloren) hout om daarop mijn geheel te kunnen lijmen.

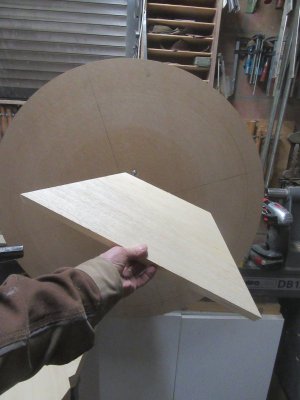

De gepaste diameter van dat segmentdeel om alles erop te lijmen werd op de mdf-plaat gezet.

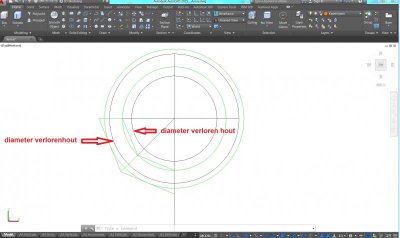

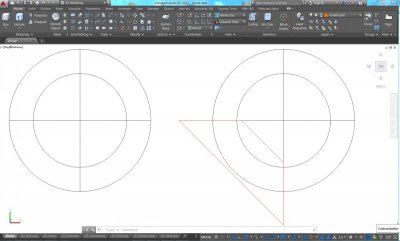

De segmetstukken heb ik uiteraard uitgetekend via autocad.

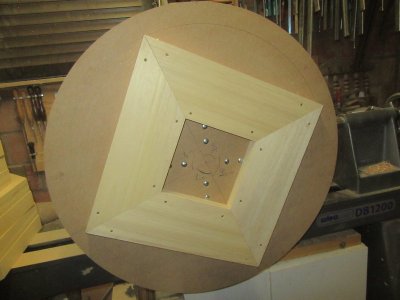

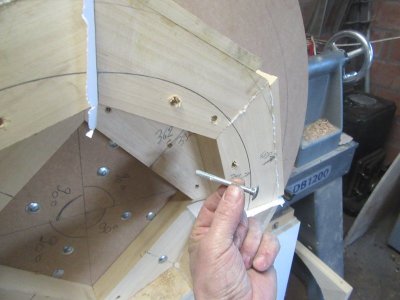

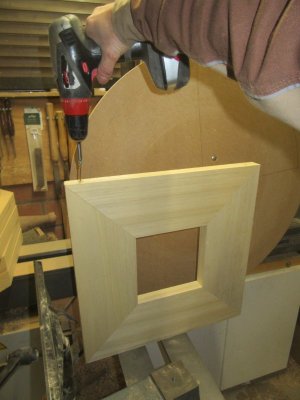

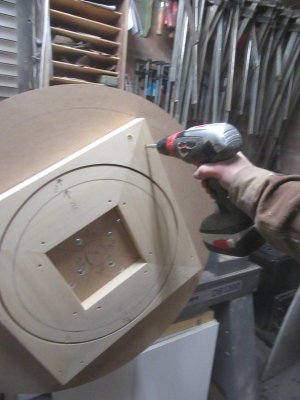

Op de uiteindenden van de verstekken worden de segmenten aan elkaar geschroefd om dan gemakkelijk te kunnen richten op de aslijnen van de mdf-plaat.

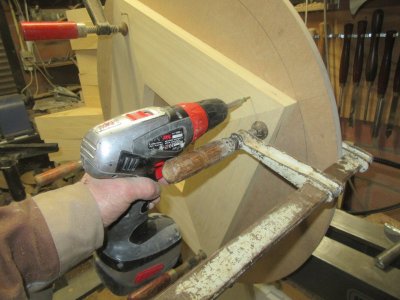

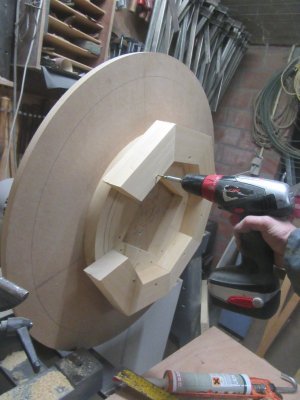

Het verloren segmentdeel daarna stevig vast schroeven aan de mdf-plaat.

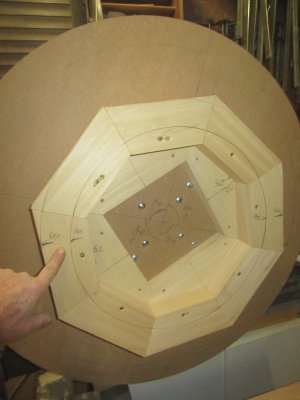

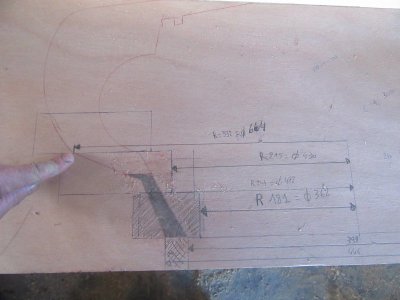

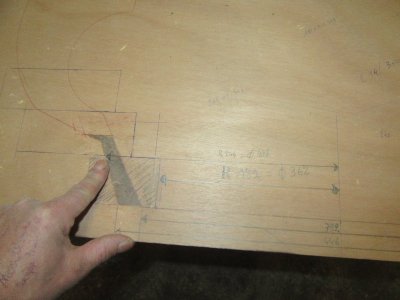

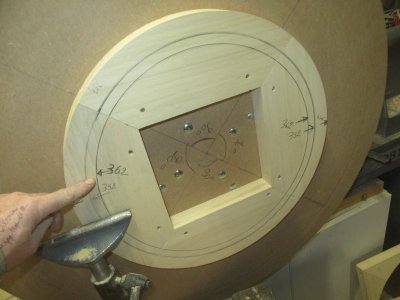

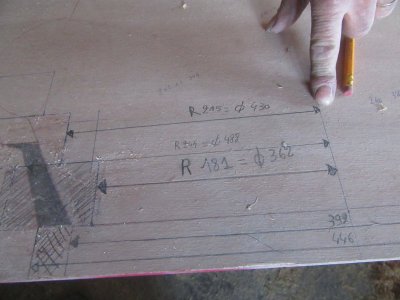

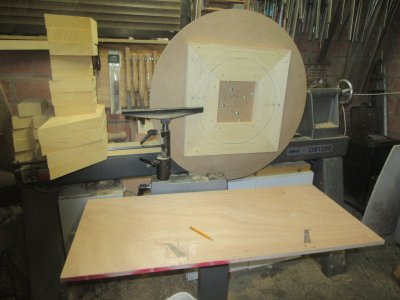

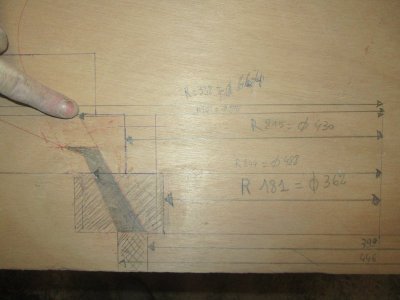

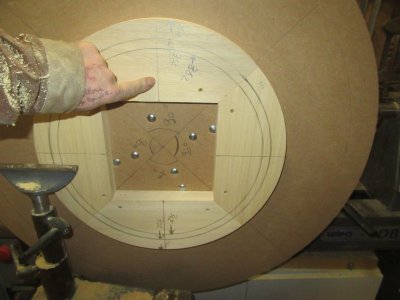

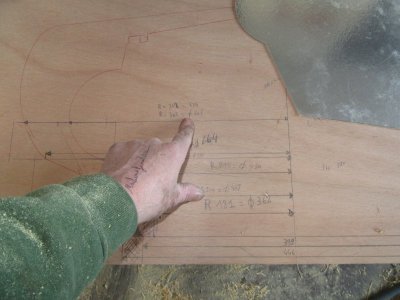

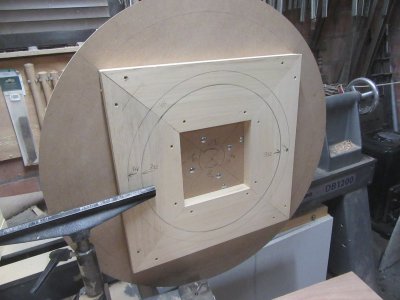

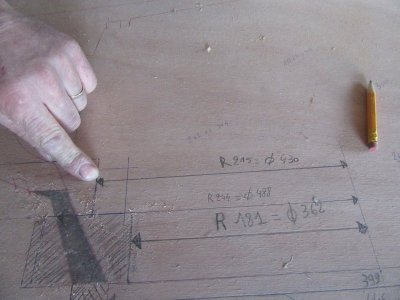

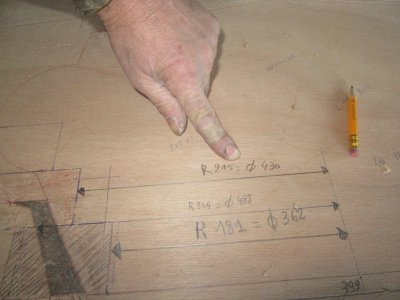

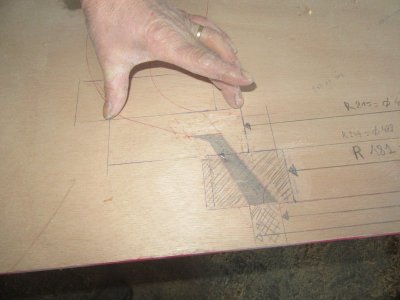

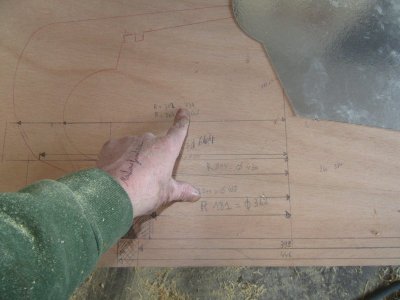

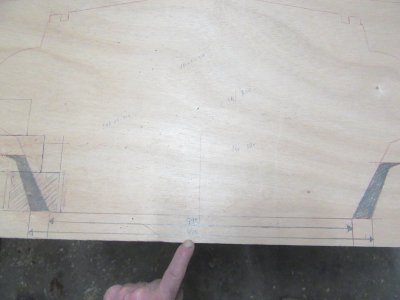

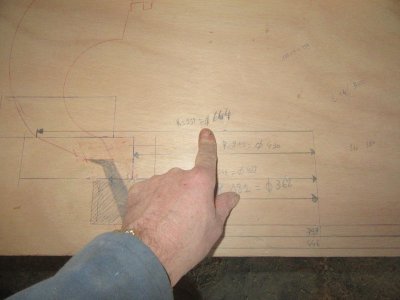

De passende diameters plaatsen op het verloren hout via mijn tekening op de multiplexplaat.

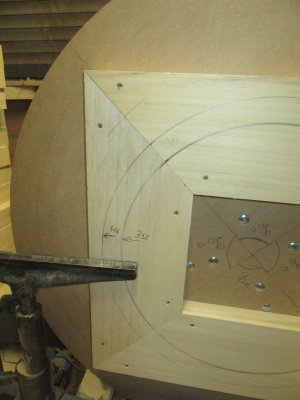

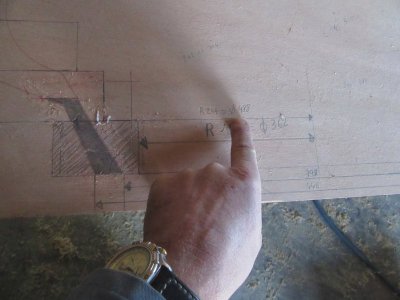

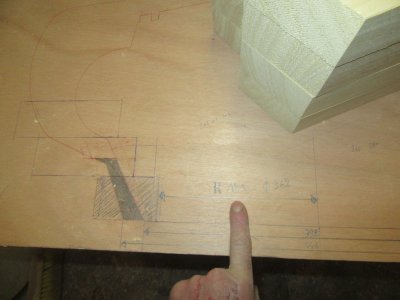

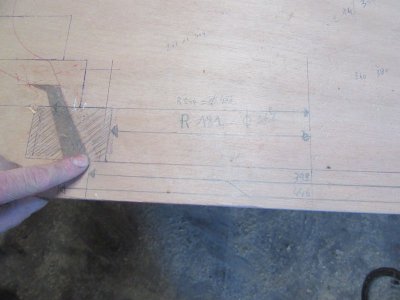

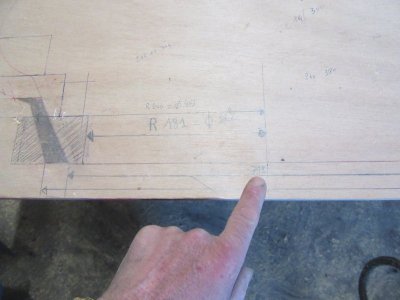

Hier kun je zien dat de kleinste buitendiameter van de schaal/kom 446 mm zal worden.



[sirjacobsd]

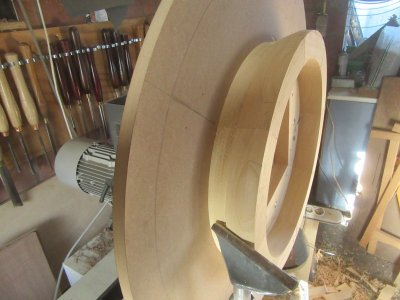

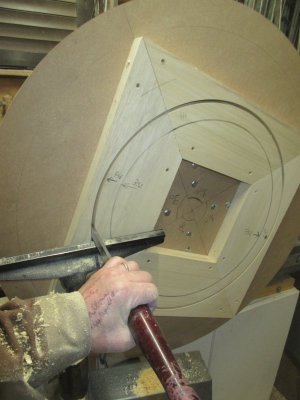

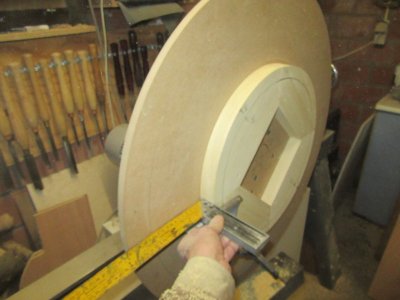

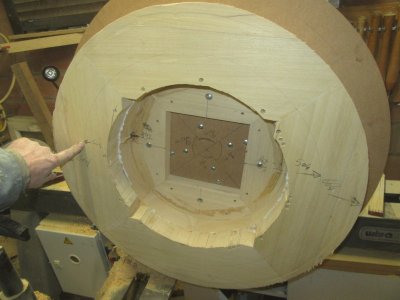

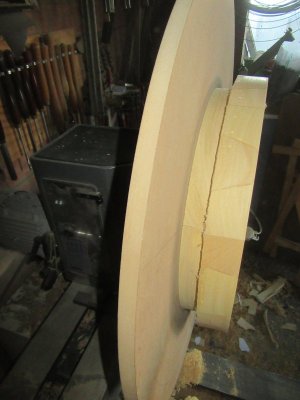

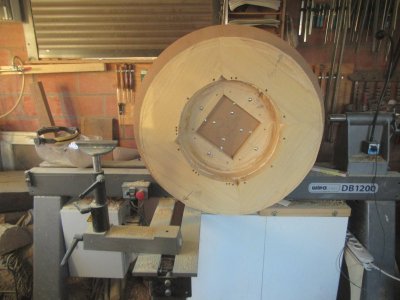

Eénmaal de buitendiameter erop staat, moet deze aperfect haaks gedraaid worden tegenover de mdf-plaat.
De binnediameter moet niet afgedraaid worden.



[sirjacobsd]

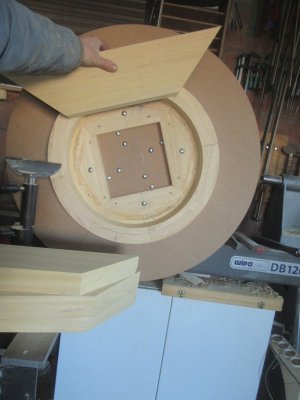

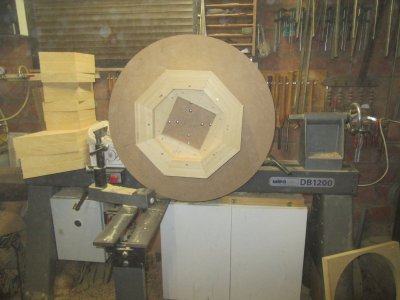

De 2de laag segmentdelen kunnen erop.
Via autocad werd het weer uitgetekend.


De binnendiameter van de segmentdelen tekenen op het verloren hout.


Aslijnen bepalen op het verloren hout.

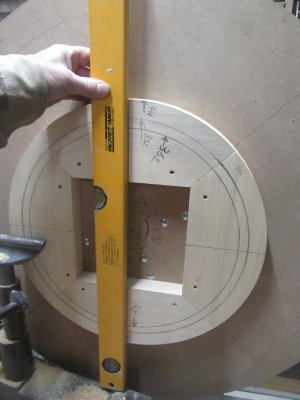

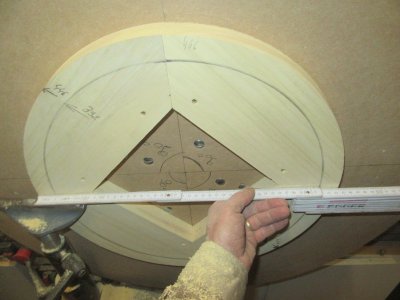

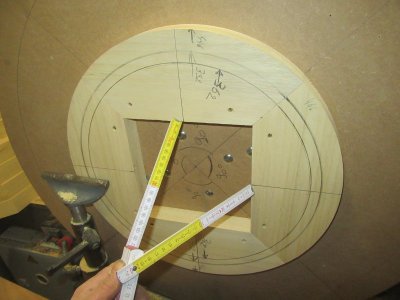

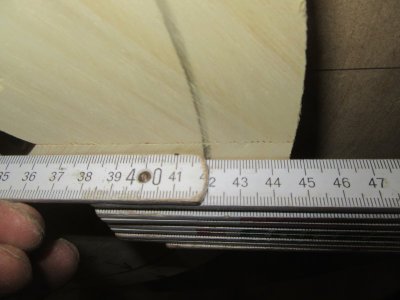

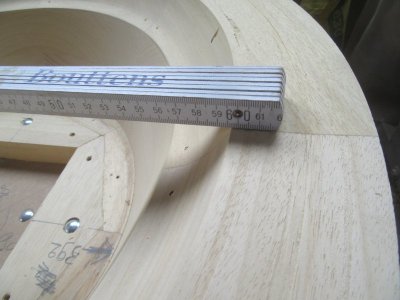

Tussen de plooimeterpunten moeten alle 4 de lengtes perfect gelijk zijn.

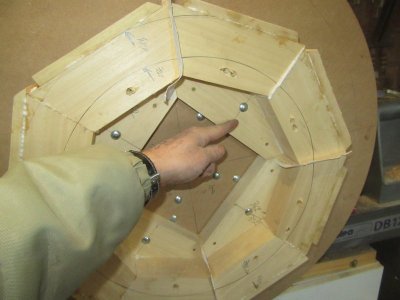

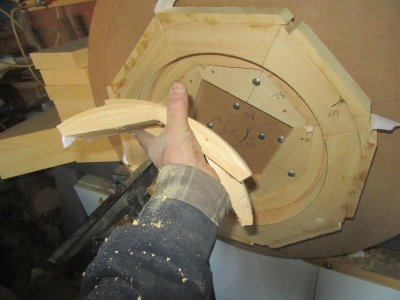

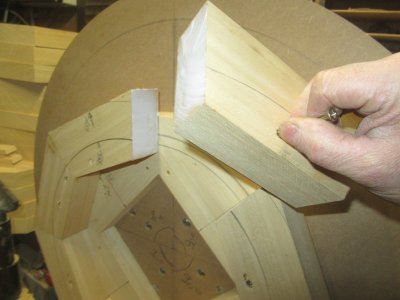

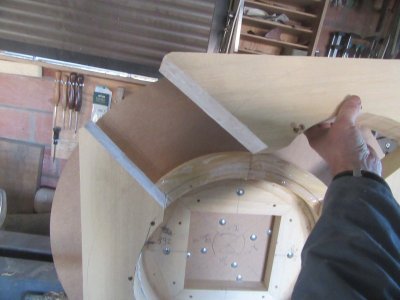

De segmentdelen één voor één op zijn plaats aanbrengen zonder lijm.

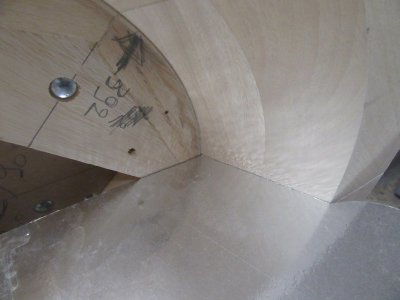

De verstekvlakken die overeenkomen met het onderliggende verloren hout moet pefect op één lijn liggen want daar moeten ze van elkaar gescheiden worden op het laatst.

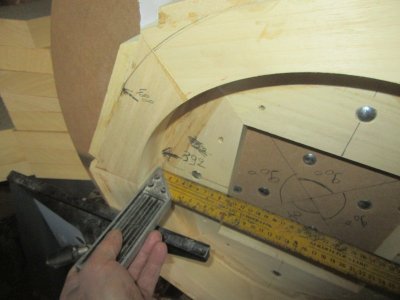

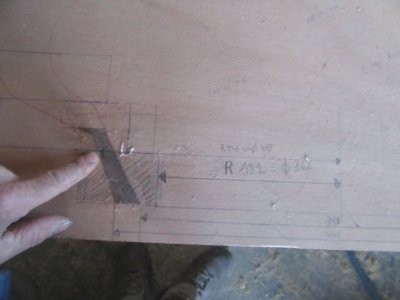

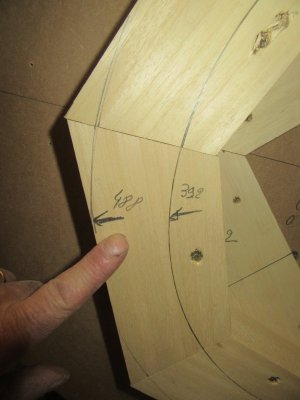

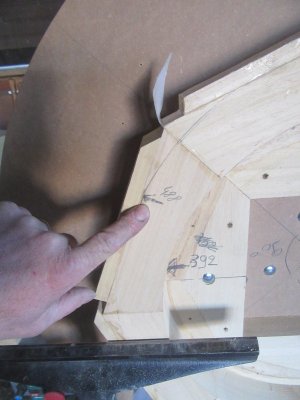

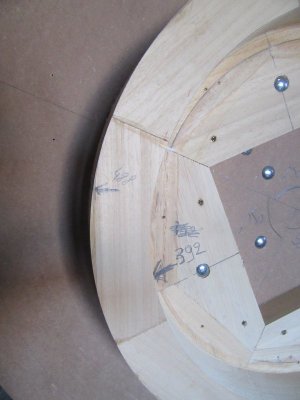

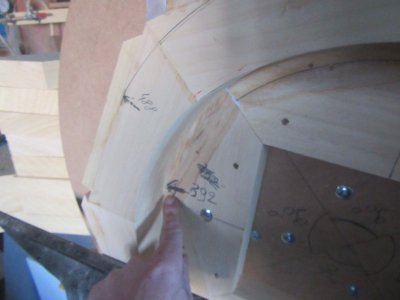

De buitendiameter van de segmendelen op tekenen aan de hand van de multiplexplaat.
De diameter van de blokrand werd er ook opgezet als referentiepunt.
Hier merkte ik dat er ergens een foutje gebeurd was tijdens het schaven.
Ik had namelijk van 10 mm me vergist, maar geen nood er kan een latje opgelijmd worden.
Het project moet toch geverft worden.



[Atmoz]

Cool, ben zeer benieuwd naar de vorderingen.
Echt gaaf dat je altijd zoveel foto's maakt

Keep up the good work.

Grtz,

Atmoz



[sirjacobsd]

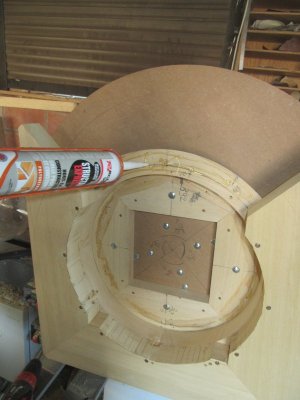

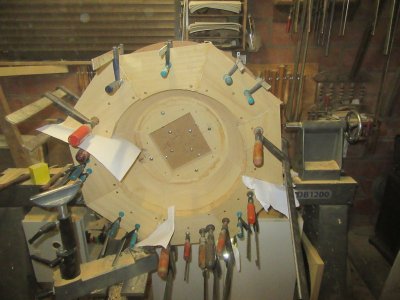

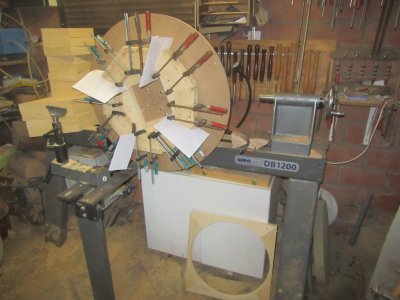

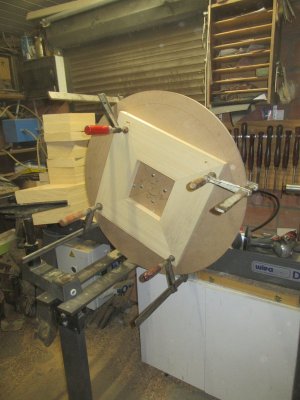

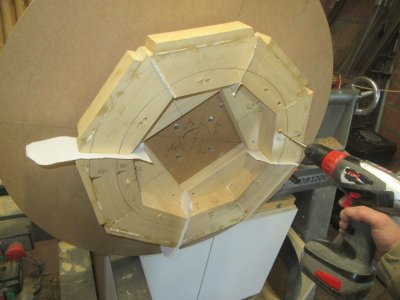

Nu kan er lijm aangebracht worden aan de segmenten en gelijmd worden aan het verloren hout.

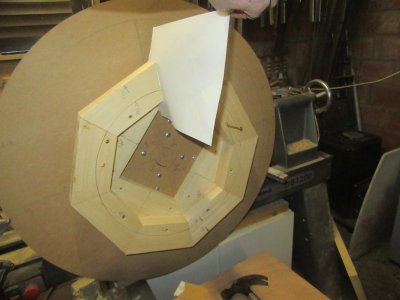

Bij de verstekvlakken die op elkaar liggen moet er papier gestoken worden om op het laatst te kunnen scheiden.
De vlakke kanten en bepaalde verstekkanten zijn met structanlijm gedaan.
De verstekken worden aan papierkant met witte lijm gedaan weer om gemakkelijk te kunnen scheiden.



[sirjacobsd]

Na de uitharding van de lijm worden de schroeven uitgedraaid.

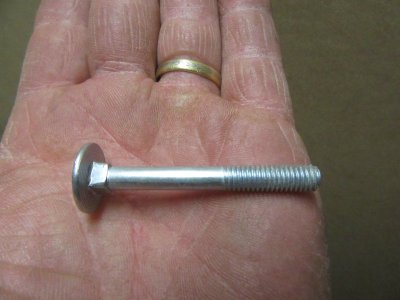

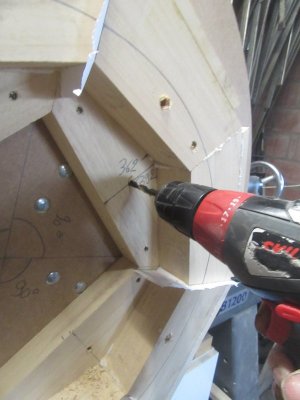

Er worden extra bouten in het verloren hout geplaatst met de mdf-plaat.

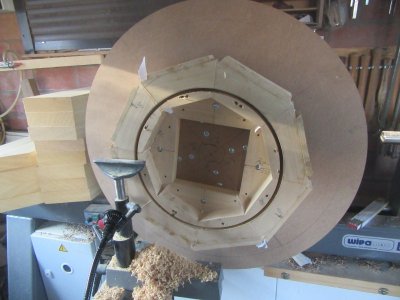

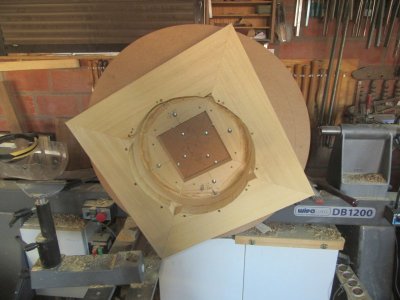

Binnendiameter perfect draaien volgens de multiplexplaat.

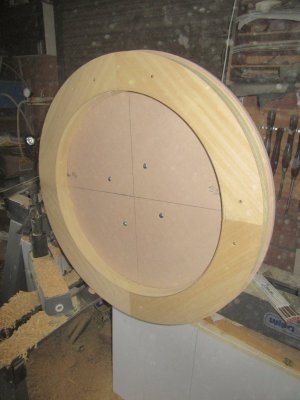

Buitendiameter perfect draaien volgens de multiplexplaat.



[sirjacobsd]

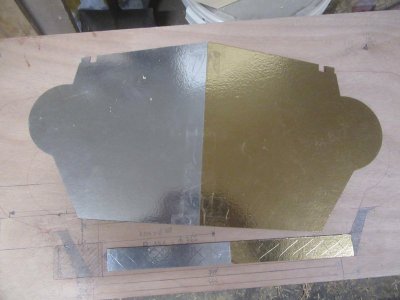

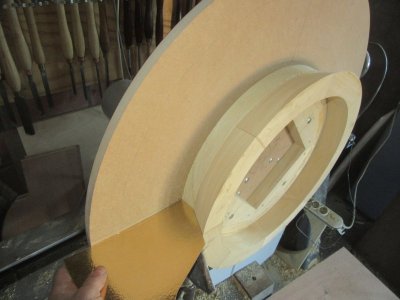

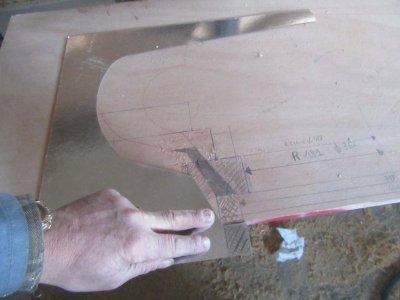

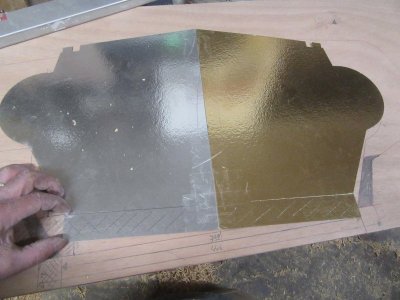

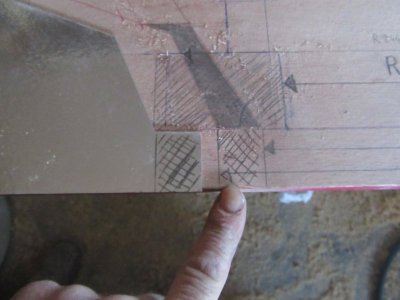

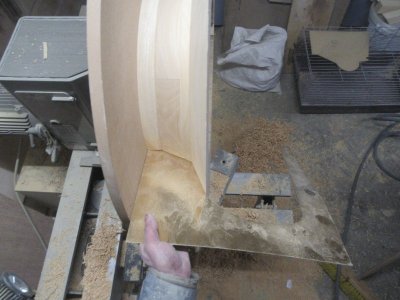

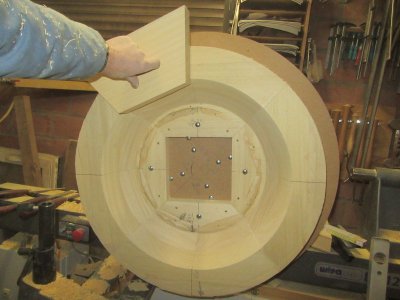

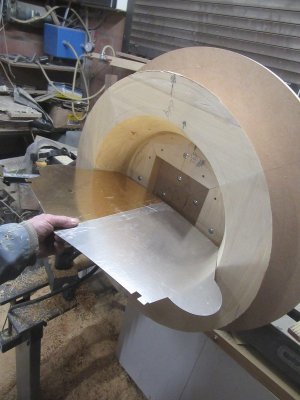

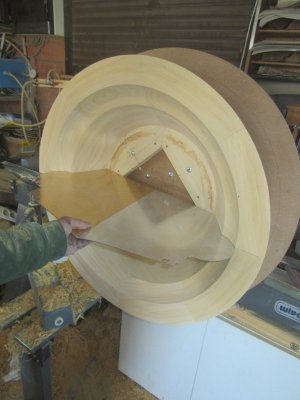

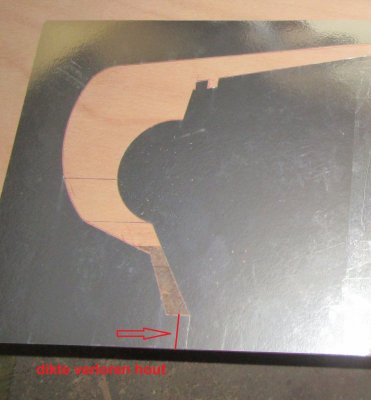

Mal van mijn collega de dikte van de onderkant kwartslag arena afsnijden met een breekmes om zo tegen het gedraaide verloren hout te kunnen plaatsen.

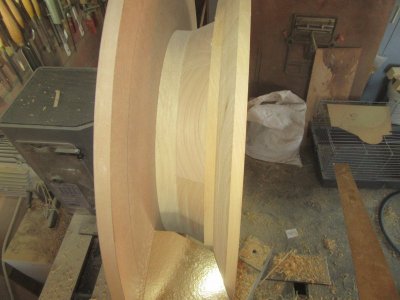

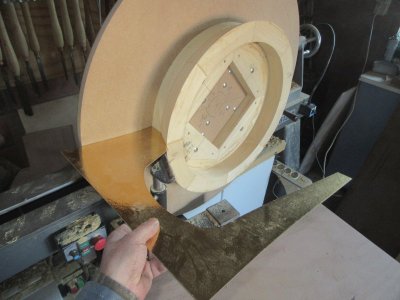

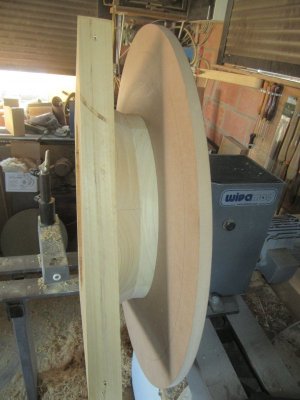

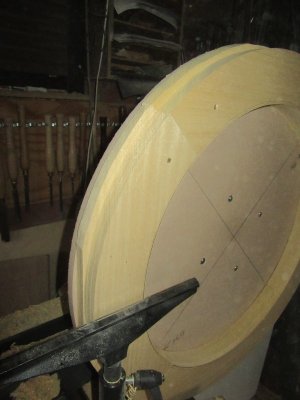

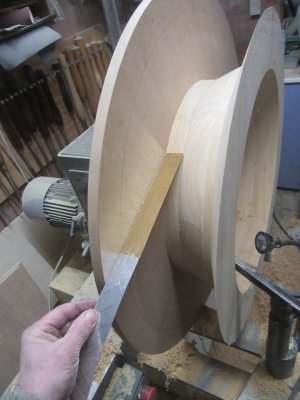

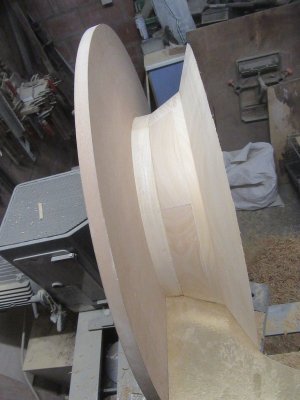

Buitenkant perfect op vorm draaien volgens de mal.


De binnenkant doe ik voorlopig nog niet want er moet nu een ander segmentlaag op komen.
Daarvan geef ik morgen weer een vervolg.



[Pel]

Wonderlijk te zien Didier hoe je het allemaal bedenkt en ook ten uitvoer brengt, mooi reportage ben benieuwd als de kwart cirkels straks bij het geheel gevoegd gaan worden.

Groet Pel.



[Nerf]

Dit is echt vet spannend om te volgen Wat ontzettend leuk om te zien. Straks is het mooiste aan het hele stadion de 4 hoekpunten!



[ornament]

Zoals altijd volg ik de spannende verhalen.
Zet 'm op , Didier

groeten
Ornament



[sirjacobsd]

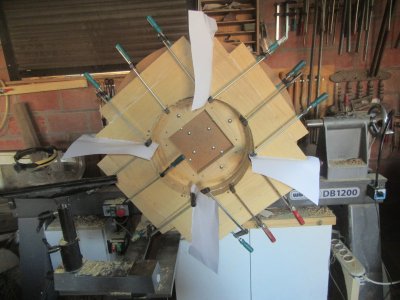

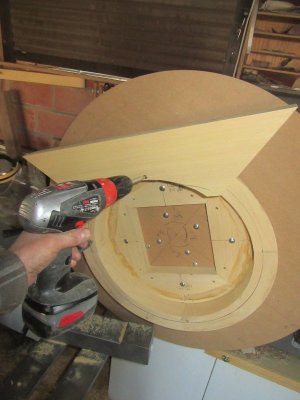

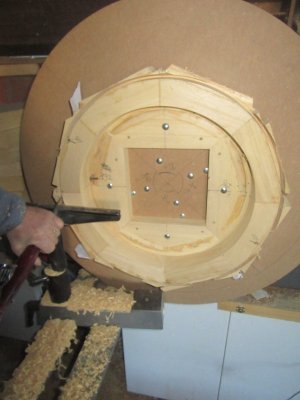

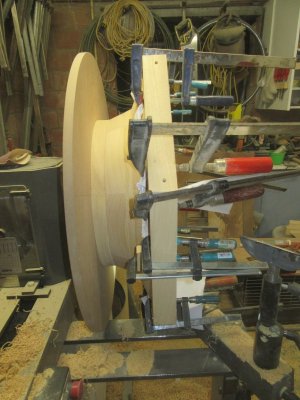

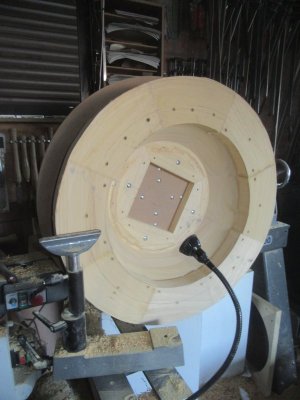

Tweede laag segmentdelen oplijmen.



[sirjacobsd]

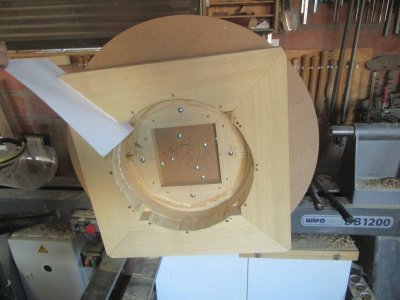

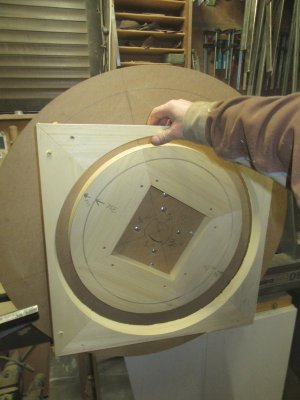

Segmentdelen van de 2de laag lijmen met telkens weer papier er tussen waar de kwartdelen elkaar moeten kunnen scheiden op het laatst.

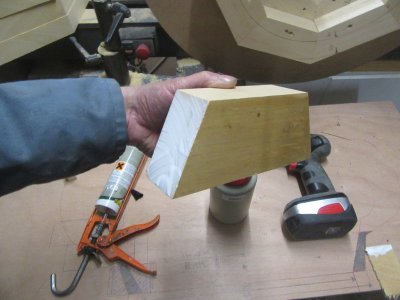

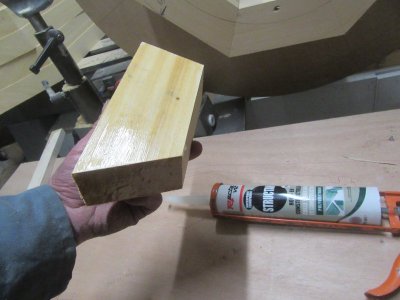

Structanlijm voor de vlakke kanten en de verstekken met witte lijm plus papier er tussen.

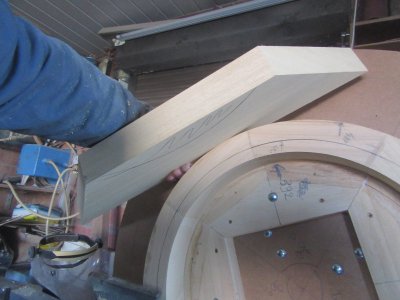

De blokken werden ook nog uitverbreed aangezien ik wat reststukken wilde gebruiken.

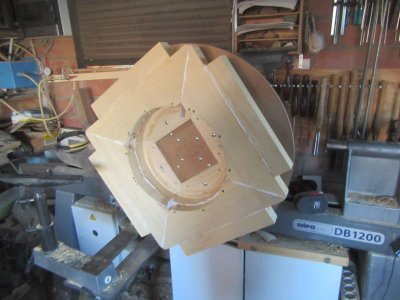

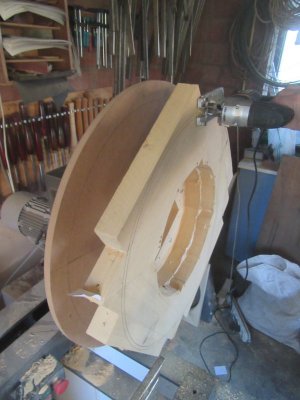

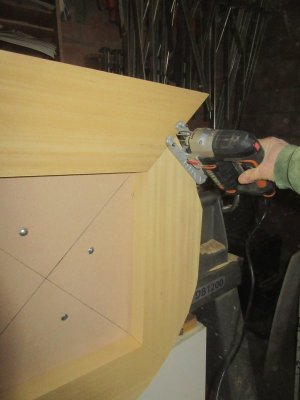

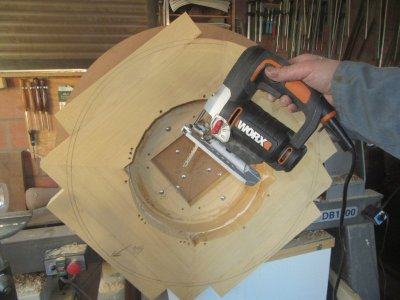

De buitendiameter op de 2de segmentlaag plaatsen en de overtollige hoeken brut wegzagen met een decoupeerzaag.



[sirjacobsd]

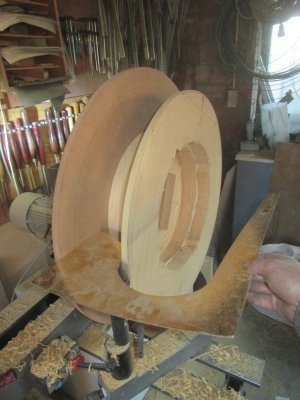

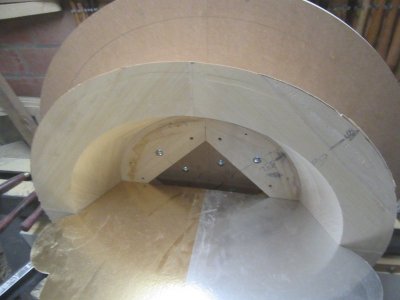

De buitenkant op vorm draaien via de mal.

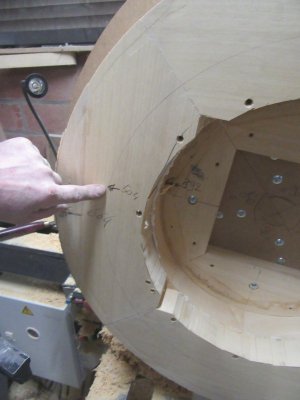

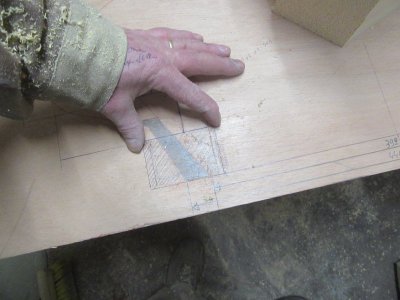

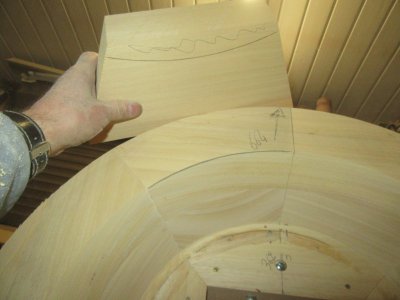

De binnenkant 2de segmentlaag aftekenen.

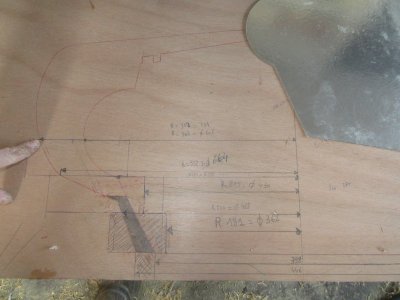

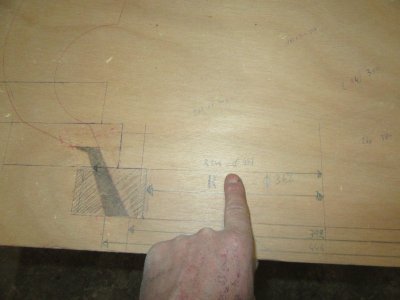

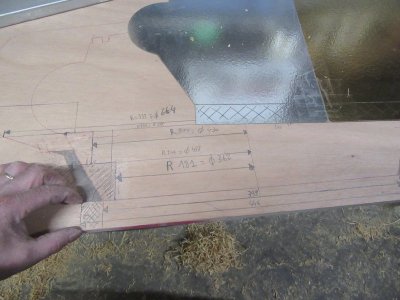

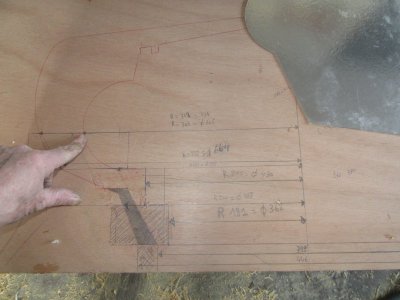

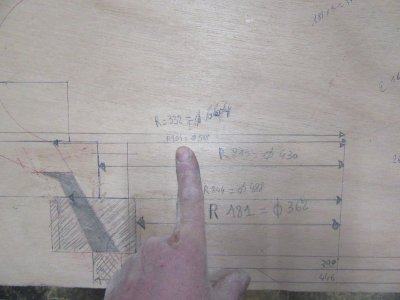

De 504 die staat op multiplexplaat en het werkstuk moest eigenlijk 508 mm zijn.


Het verloren hout van de mal afsnijden om correct de binnenkant te kunnen uitdraaien.



[sirjacobsd]

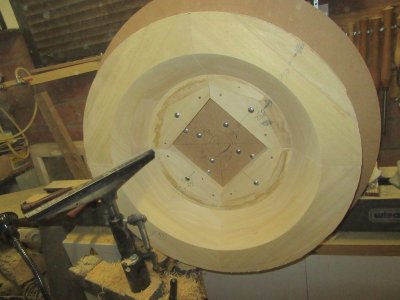

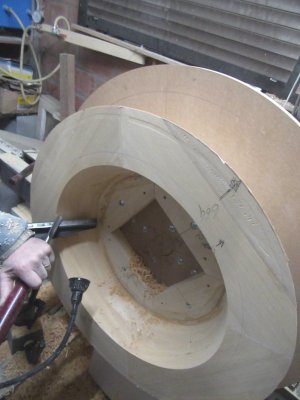

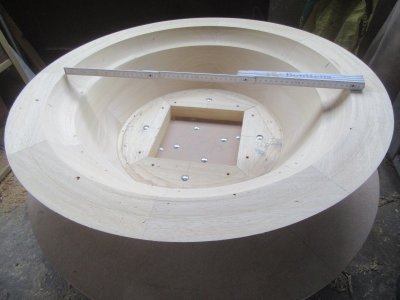

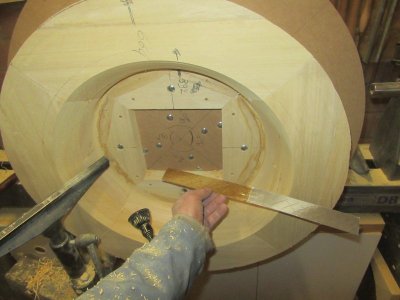

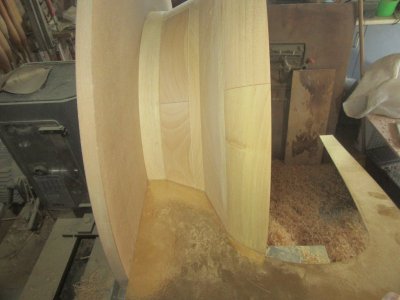

Binnekant perfct uitdraaien volgens de mal.


Binnenkort komt er weer een vervolg van de kawartdelen.



[sirjacobsd]

Een derde segmentlaag werd inmiddels aangebracht.
De volgorde is dezelfde qua lijming zoals de vorige lagen.



[sirjacobsd]

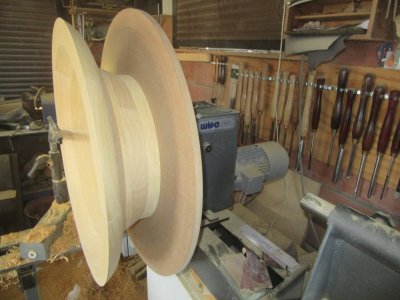

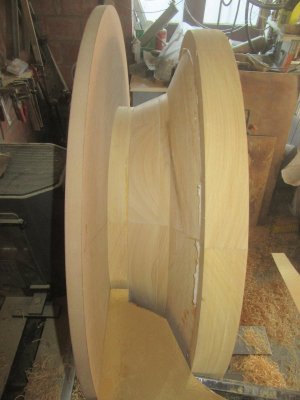

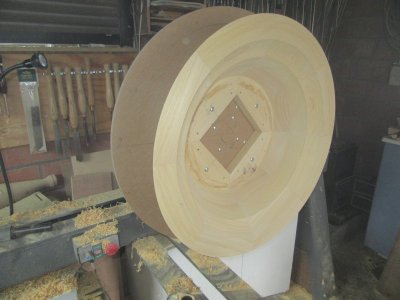

De derde segmentlaag aan de buiten- en binnenkant draaien volgens de mal.



[sirjacobsd]

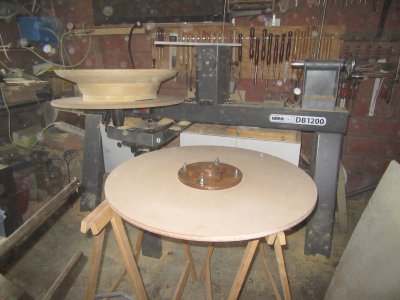

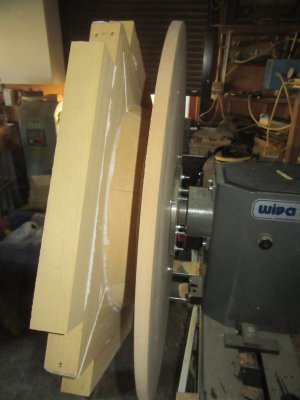

De 4de en 5de sgmentlaag worden gedraaid op een andere mdf-plaat met vaste flens.
Doordat er grote afnames moeten gebeuren zou het te riskant zijn om grote trillingen te hebben op de grote uitsteek van het geheel.
De bedoeling is om lag 4 en 5 op het andere geheel te lijmen en nog iets lichtjes bijdraaien indien nodig.

Ik ben begonnen met het grote geheel af te nemen en de andere plaat te monteren op de draaibank.

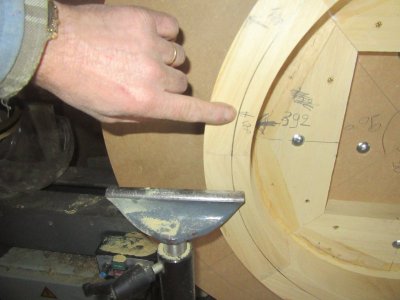

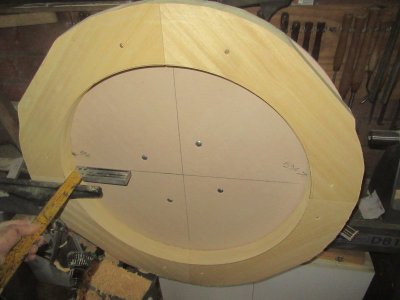

De binnendiameter opmeten van het afgenomen deel.

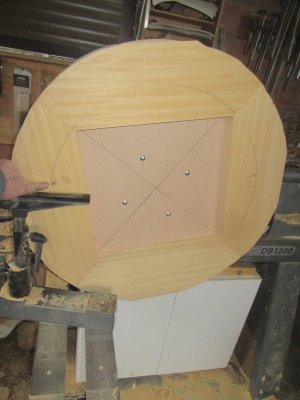

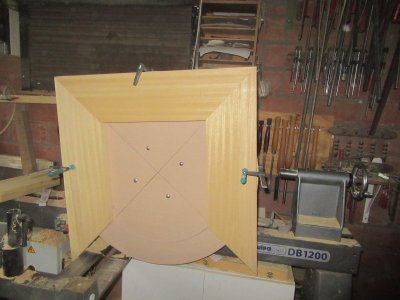

De opgemeten diameter plaatsen op de mdf-plaat en een eerste segmentdeel presenteren.

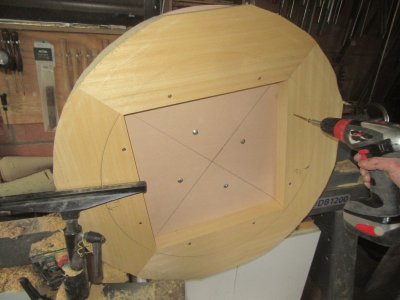

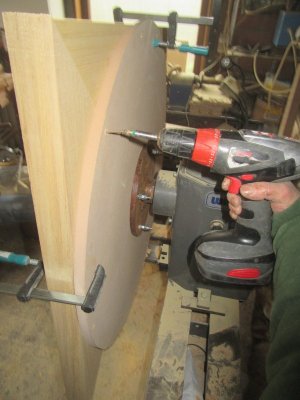

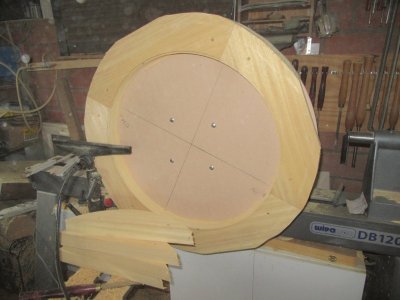

De andere segmentdelen erbij plaatsen en vast schroeven aan de achterzijde van de mdf-plaat.


De hoeken brut afzagen die groter zijn dan de mdf-plaat.

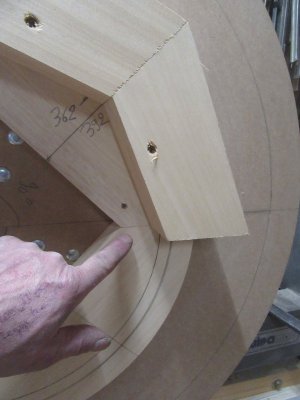

De buitendiameter komt ongeveer overeen met de buitendiameter.
Er werd ook nog eens extra schroeven ingedraaid aan de voorkant.

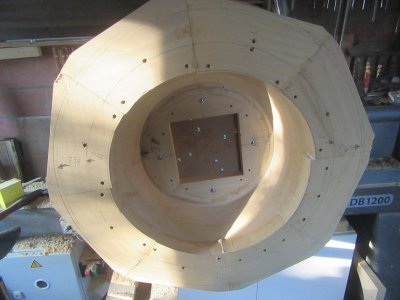

De binnenkant haakst draaien tegenover de mdf-plaat.

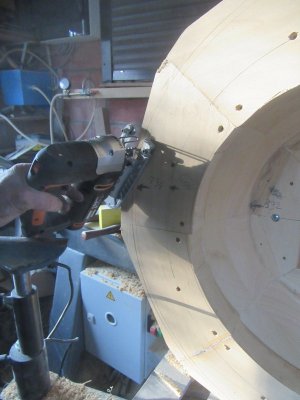

De buitendiameter brut draaien.
