Koptelefoon reparatie met hout (Beuk)

[Jan71]

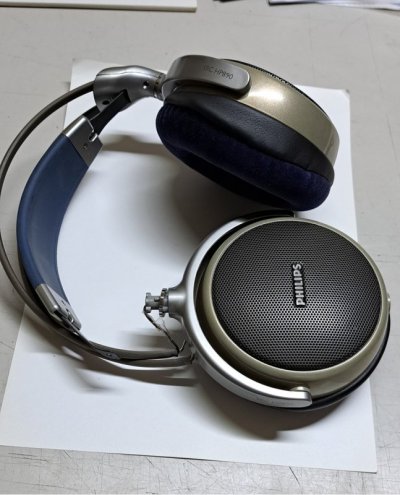

In het voorjaar vond ik , toen ik een kast opendeed op mijn hobby/knutsel kamer , mijn Philips koptelefoon in 2 stukken , nog slechts verbonden door het kabeltje .

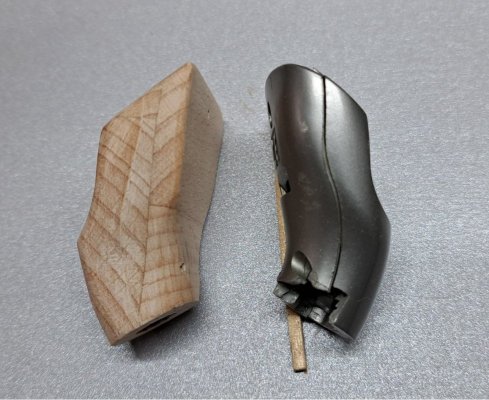

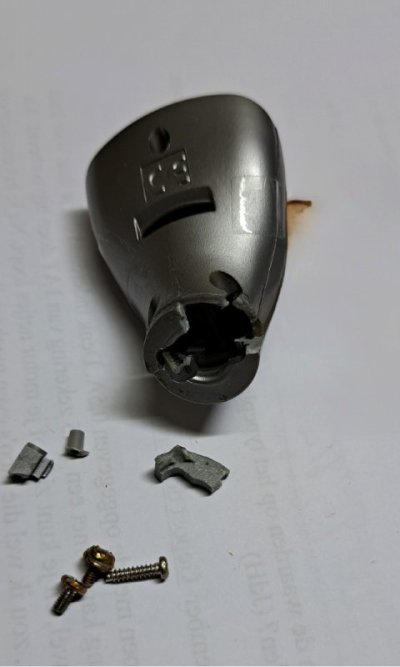

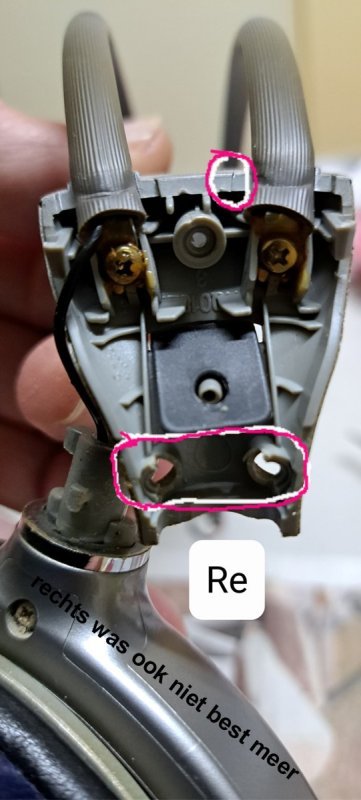

Het koppelstuk tussen de hoofdbeugels en de hoefijzervormige beugel , waar de oorschelpen aan hangen , was in meerdere stukjes gebroken . Ik snapte daar niets van en bij nadere bestudering moet het haast wel een soort materiaal vermoeiïng zijn . Affijn , hij is zo blijven liggen tot ik hem een paar maanden geleden nog eens tevoorschijn heb gehaald . Na veel prakkedenken besloten om te proberen 2 nieuwe koppelstukken ( sorry voor het woord , maar ik kan zo gauw ook niets anders verzinnen ) er voor te maken .
Ik moet eerlijkheidshalve wel vertellen , dat ik de koptelefoon al een tijdje niet meer gebruikt heb . Maar het ding klinkt zó goed , dat ik hem niet aan de kant kan gooien .

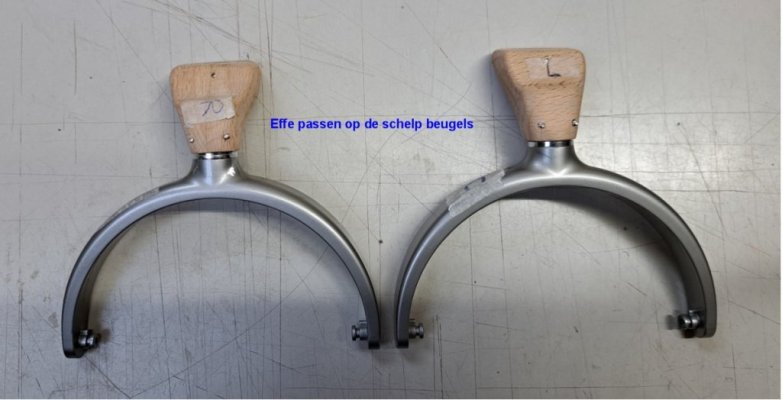

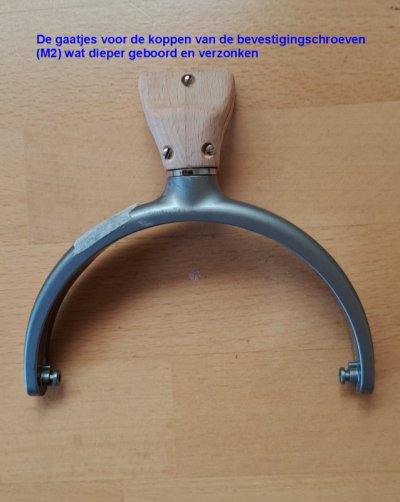

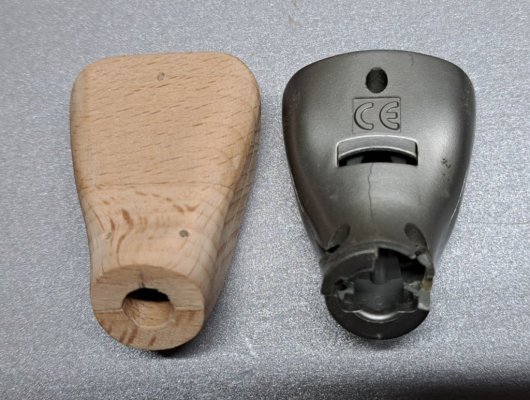

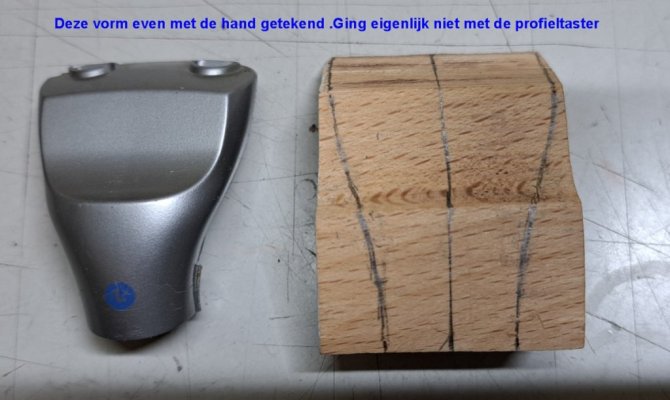

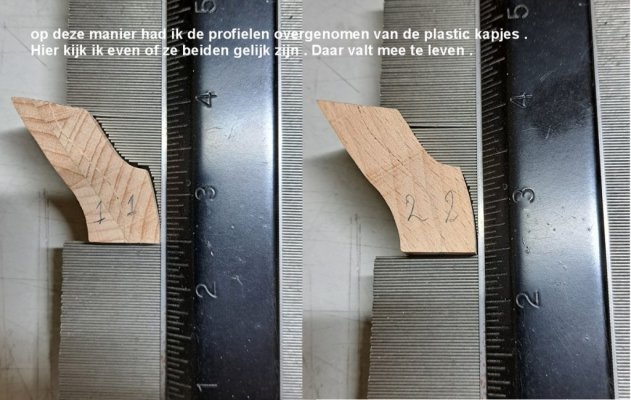

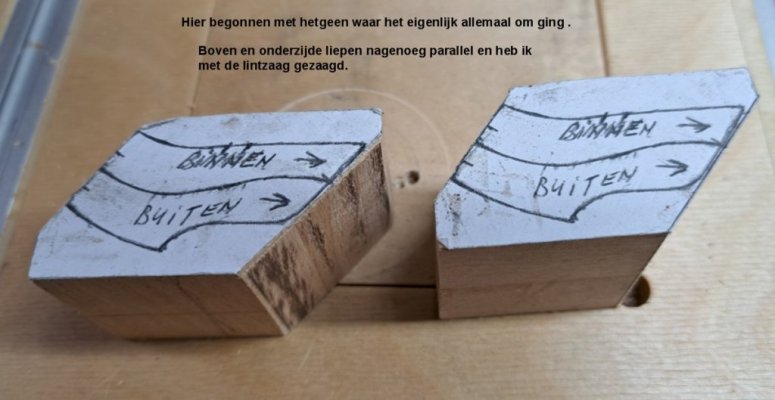

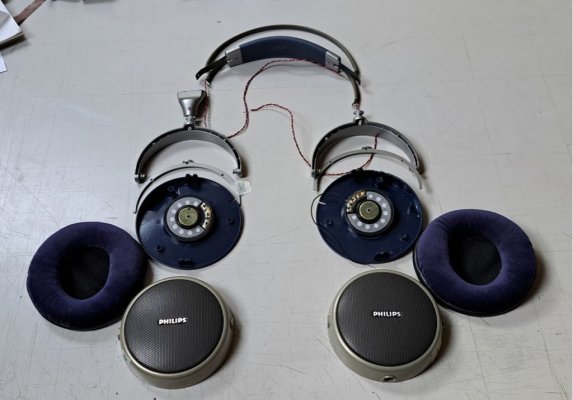

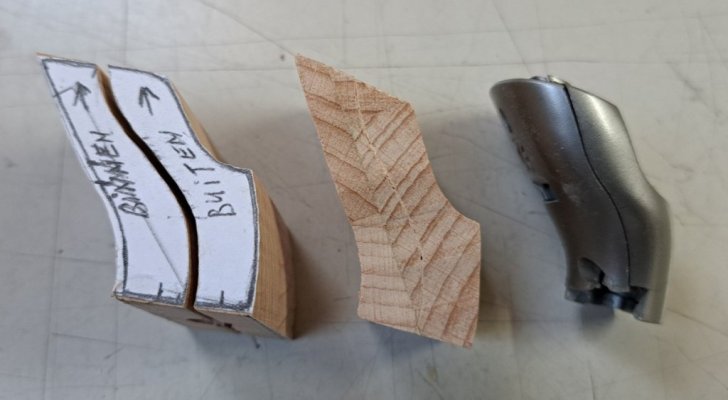

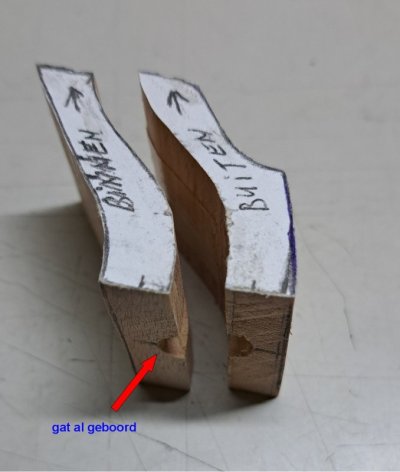

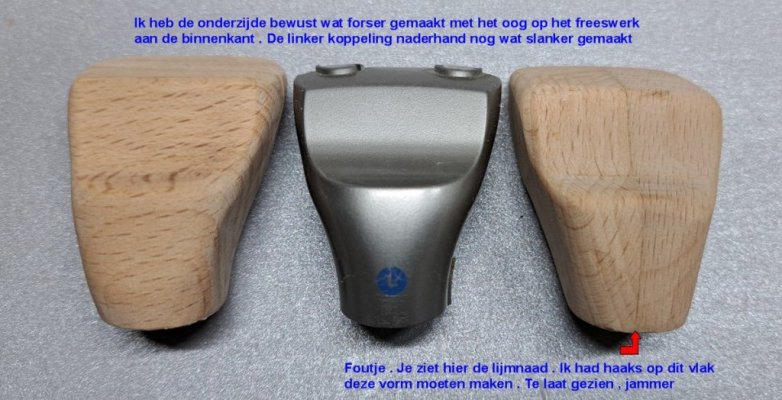

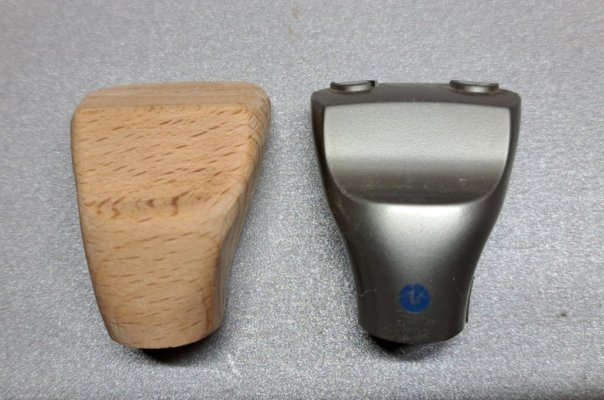

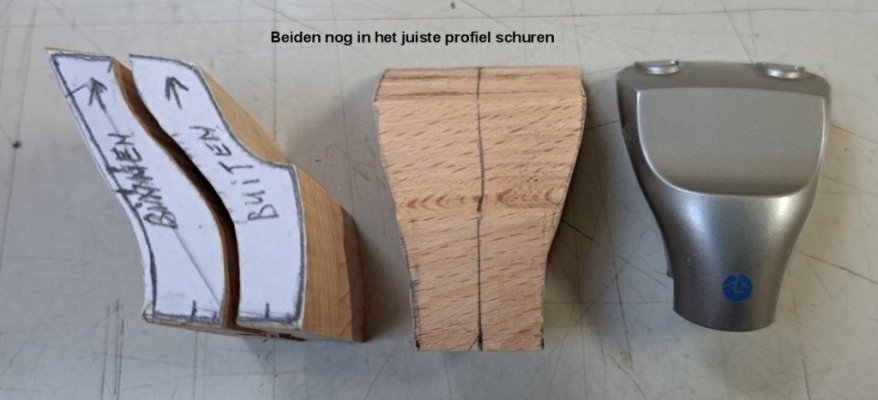

Ik heb 2 stukken beukenhout van 18mm op elkaar gelijmd en daar , met de Hegner figuurzaag , de delen uit gezaagd . We gaan eens wat plaatjes kijken :



















Wordt vervolgd.



[schrijnwerker]

Tegenwoordig doen we het met een 3D printer.
Maar ik vind dit toch een mooie oplossing.
Ben benieuwd naar het eindresultaat.



[meron]

Leuk en creatief project. Ben benieuwd naar het vervolg.



[Jan71]

@schrijnwerker bedankt .
Printen ? Ja ,daar heb ik over nagedacht. Maar dan moet het toch ook eerst getekend worden met de juiste maten ?
Dat vind ik nogal een karwei bij deze kapjes .



[jelmer]

Leuk dat je de koptelefoon weer gaat maken. Tegenwoordig in deze wegwerpmaatschappij word dat niet meer gedaan. Weggooien is vaak goedkoper?



[Jan71]

@meron , dankjewel.

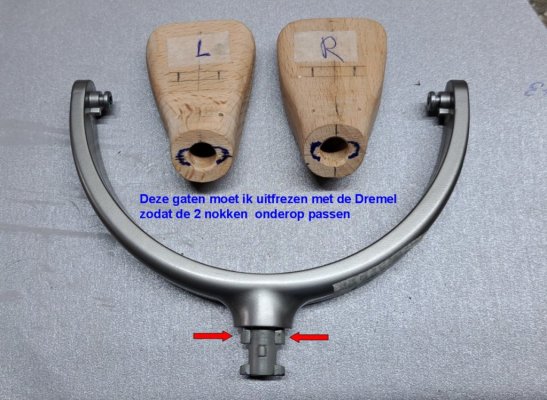

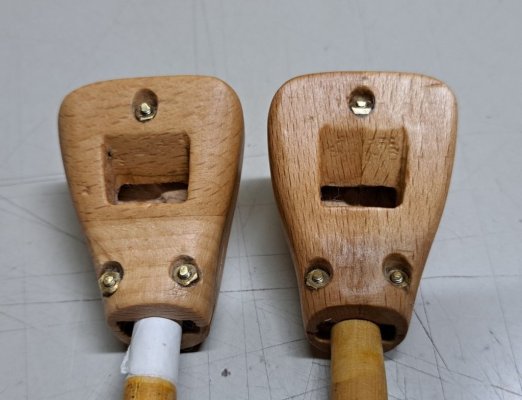

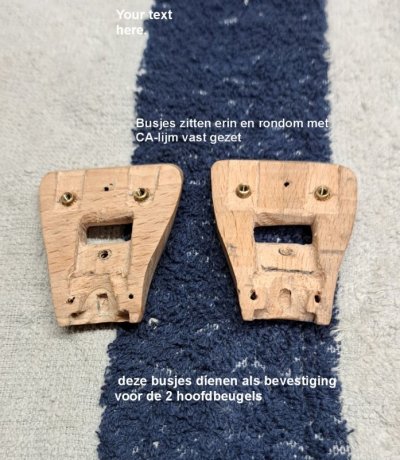

Ik vind het leuk , dat juist jij reageert. Waarom? Tijdens het uitfrezen ,met de Dremel , van de uitsparingen aan de binnenkant van de kapjes moest ik aan jou denken. Aan het ei met stads aanzichten . Niet dat het bij mij er zo mooi uitzag , maar meer aan het "meron-iaans" priegelwerk.



[schrijnwerker]

@schrijnwerker bedankt .
Printen ? Ja ,daar heb ik over nagedacht. Maar dan moet het toch ook eerst getekend worden met de juiste maten ?
Dat vind ik nogal een karwei bij deze kapjes .

Dat tekenen kost inderdaad heel veel tijd.



[Henk H]

goed idee. Ik heb meerdere van dit soort koptelefoons liggen, nooit bij stilgestaan om deze met een houtconstructie te repareren.



[Joost Kok]

"meron-iaans" priegelwerk.

ik stel voor om dit als woord van 2023 veel te promoten.
reparatie koptelefoon helemaal top ipv weggooien



[Jan71]

ik stel voor om dit als woord van 2023 veel te promoten.

Ik had zo'n soort reactie verwacht , toen ik dit typte . Echt waar



[Jan71]

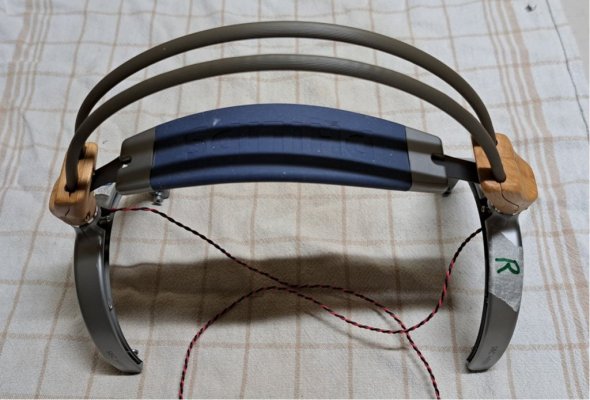

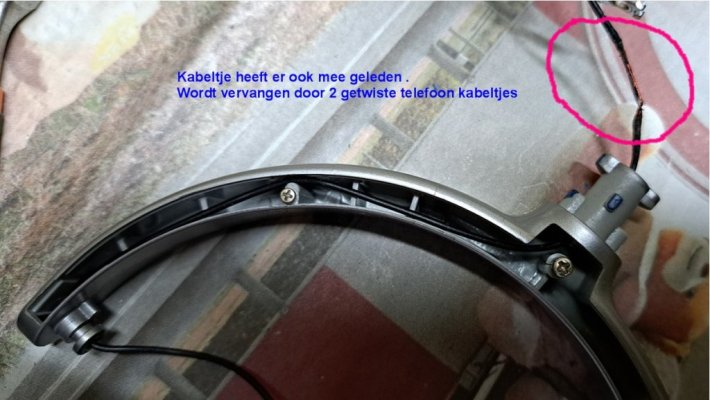

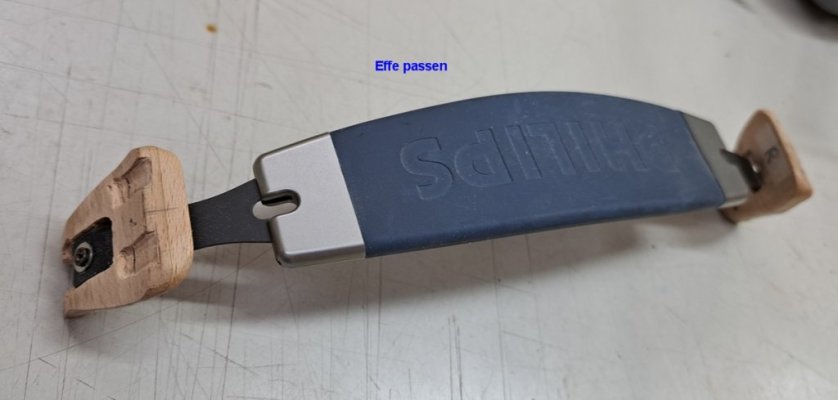

Zijn we weer :



[Henk H]

Als ik dit zo zie, dan wordt de nieuwe look and feel beter als het origineel!



[Jan71]

@Henk H Ja, ik vind het hout ook wat meer hebben dan dat grijze plastic en ook steviger (hoop ik).



[Jan71]

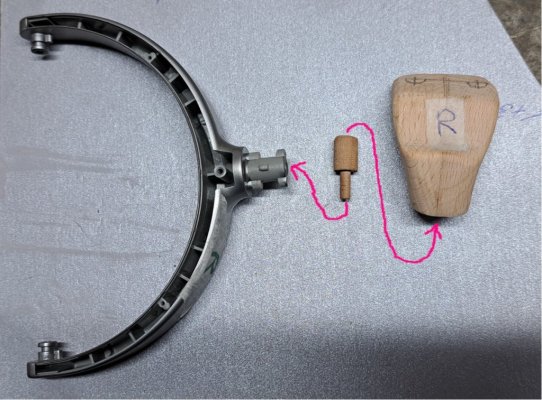

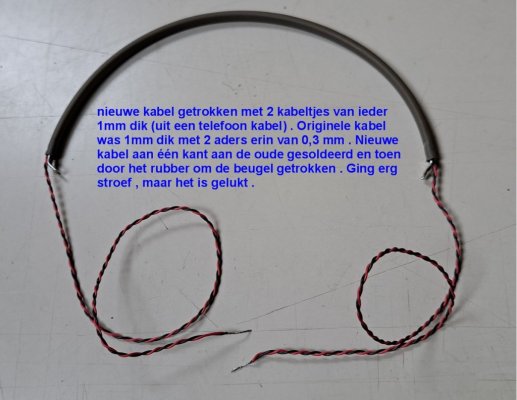

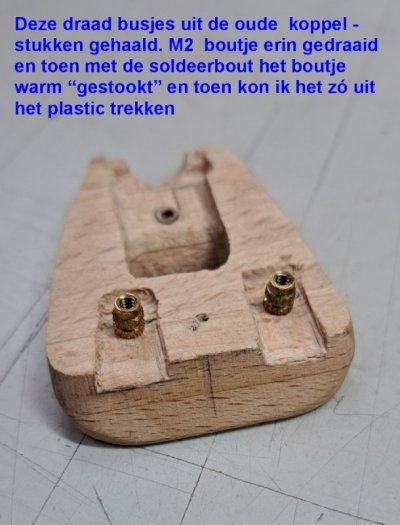

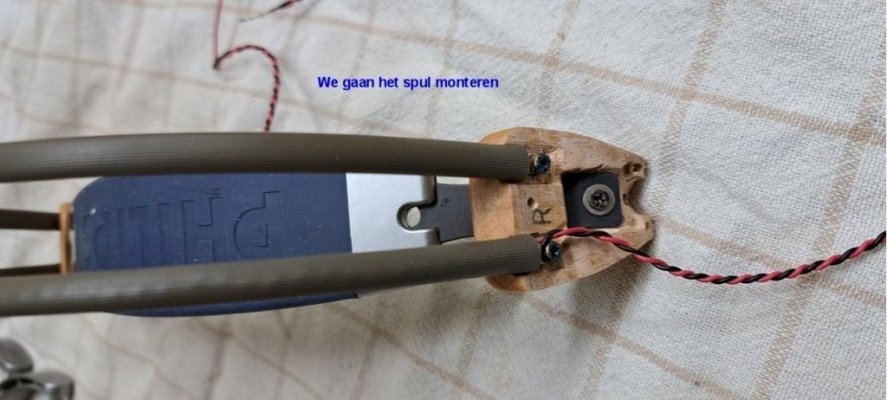

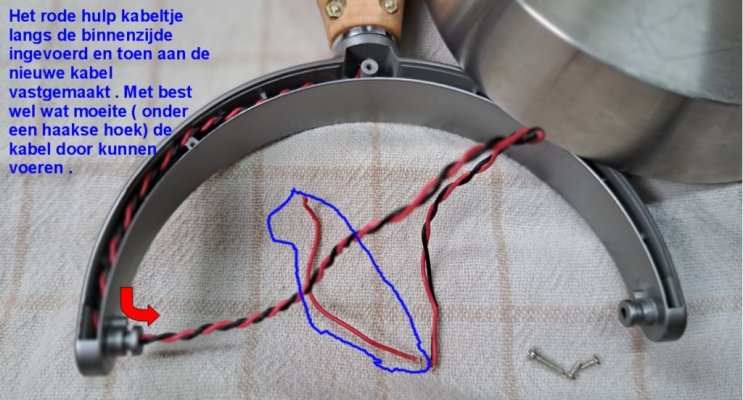

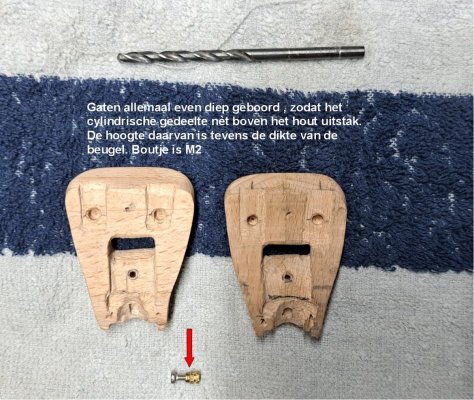

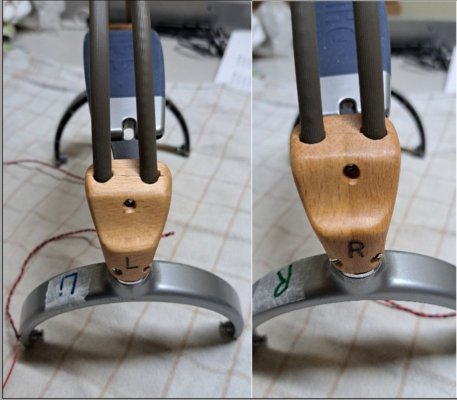

we gaan weer verder :



[Jan71]

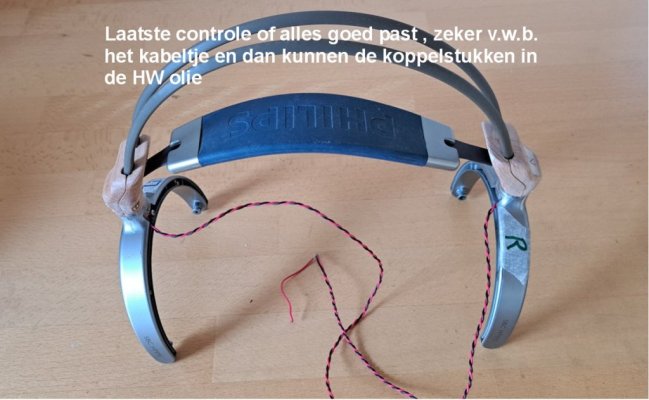

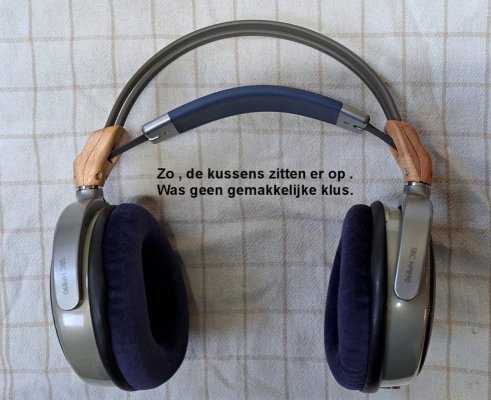

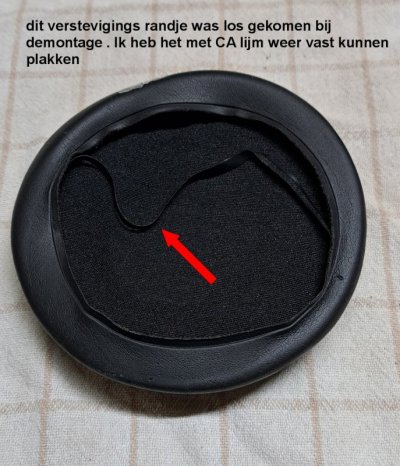

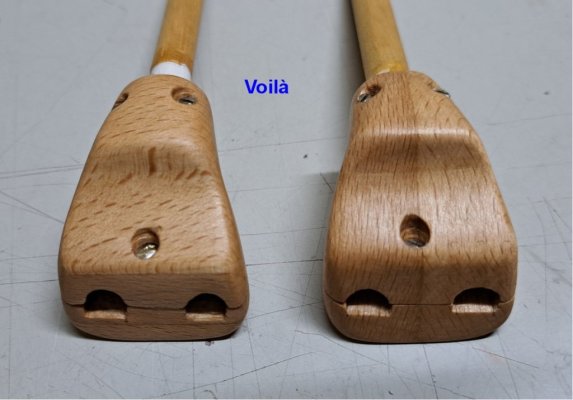

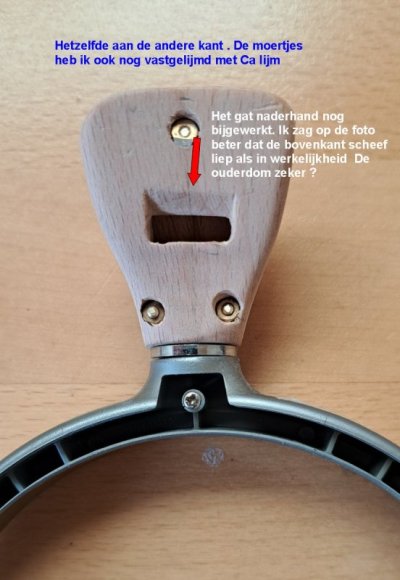

We naderen het einde :

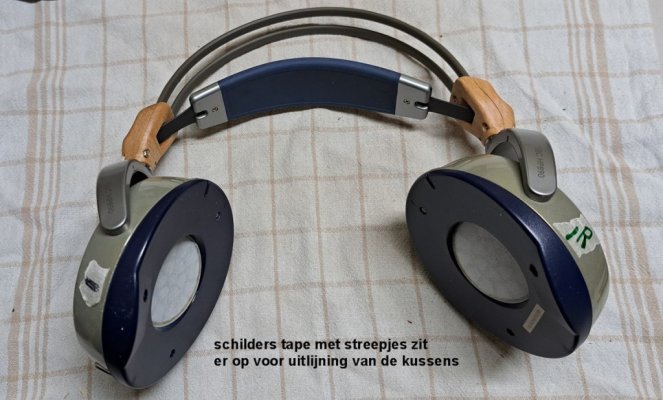

Zó , die zit in elkaar en kan ik hem uit gaan proberen . Ik was ook erg benieuwd of hij genoeg klemkracht had , omdat ik aan de onderzijde van de beugels een stukje af had moeten zagen . Deze zaten onder een hoek , maar ik zag geen kans om dat bij de nieuwe kapjes ook zo toe te passen . Ik heb nog gepoogd om ze recht te buigen in de bankschroef , maar de eerste de beste brak al af . Het metaal leek mij een soort verenstaal , is eigenlijk ook wel logisch .Tijdens de 1e test zat hij redelijk goed , maar ik miste toch wat klemkracht en hij gleed langzaam van mijn hoofd als ik mij voorover boog . Plus was er dientengevolge wat "lekkage" van het geluid , met de vingers de hoorschelpen iets aandrukken gaf een beter geluid .



[Jan71]

Vervolg :

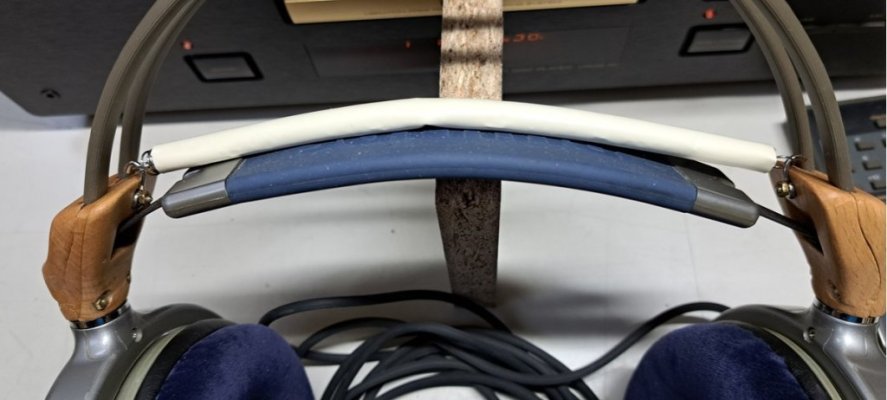

Er moest dus iets gebeuren aan de klemkracht en ik had in " het magazijn " nog een paar geschikte veren gevonden (hoopte ik ) Maar die moest ik wel ergens aan kunnen vastmaken , liefst zo laag mogelijk . Effe bekijken en toen heb ik het bovenste bevestigingsboutje van het linker en rechter kapje vervangen door een langer exemplaar .

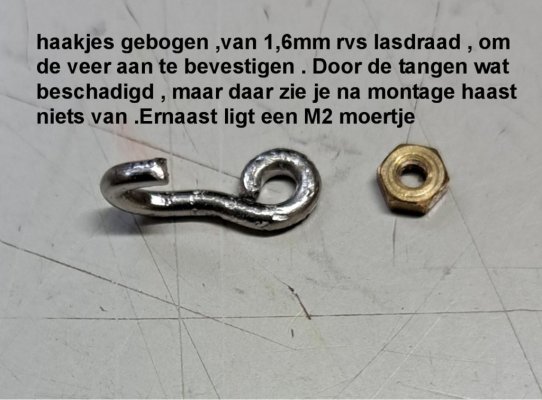

Daarna 2 haakjes gebogen van rvs las(toevoeg-)draad . Pielwerk , maar het is gelukt . Ik heb de 2 veren in elkaar gehaakt , een passende krimpkous erover gedaan en na montage van de haakjes de veren hier aan bevestigd . Ik had liever een blauwe krimpkous gehad , maar die was niet in "het magazijn" aanwezig .
Dus heeft iemand een blauwe krimpkous liggen , dan hou ik me aanbevolen . Binnendiam. 8mm en 18 cm lang .

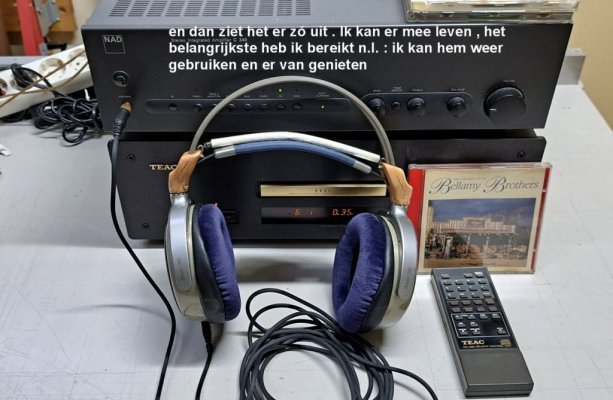

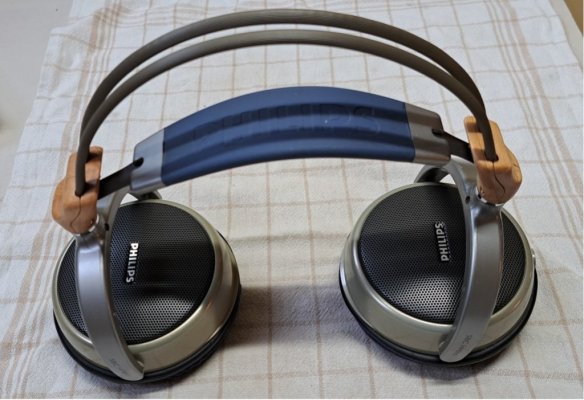

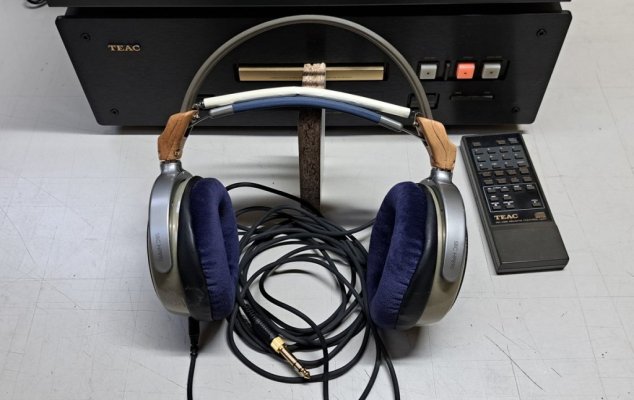

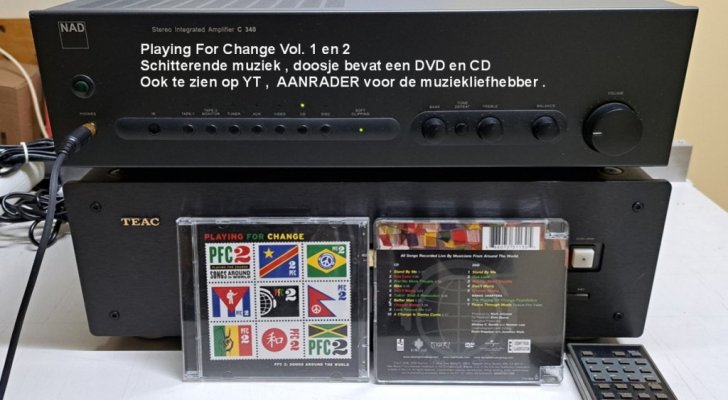

Ik kon het niet laten om bovenstaande foto te maken , had net een tijdje van deze muziek zitten genieten .

Zo dit was het dan weer . Ik dank jullie hartelijk voor de getoonde interesse , likes en positieve commentaren .
Verder wil ik jullie met jullie gezin/familie een Vrolijk Kerstfeest en een Gelukkig en vooral ook een GEZOND 2023 toewensen .

Houdoeeeee !!



[Roel22]

Het leuke aan dit alles is, het is hoe dan ook een heel goede koptelefoon. Ik heb jammer genoeg al vaker gehoord van het stuk gaan van de kunststof onderdelen van deze koptelefoons. Er mocht blijkbaar wel een technisch hoogstaand product worden gemaakt, maar dan moest er ergens anders worden bezuinigd.
Jammer, maar dat probleem heb je keurig opgelost.



[meron]

Mooi project en tof dat het is gelukt.



[teunos]

Het plastic uit deze koptelefoons is inderdaad niet fantastisch. Mijn vader en ik hadden ook beide een koptelefoon uit deze lijn, beide kapot gegaan en naar de stand van onze hoofden gefixeerd met CA. Die van mijn vader heeft daarna nog wat extra verstevigingen met tape gehad, die van mij heeft het daarna gelukkig niet meer begeven.

Dit is natuurlijk een vele mooiere oplossing, kudos!



[Arend b]

Mooi project , heb het ook helemaal gevolgt , ook leuke foto's er bij bedankt voor het deelen,
