Klem voor houten werkstukken

[egg72]

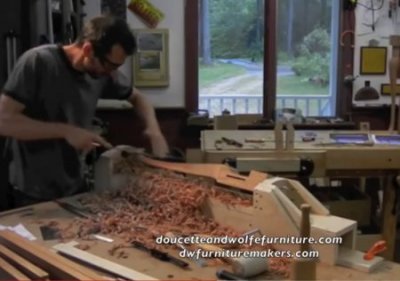

Ben op zoek naar een naam of misschien zelfs plan voor deze jig: zou dergelijke
poten willen bijwerken met handtools, lijkt me goede manier om te klemmen. Door de assymetrische vorm lukt t niet met m’n gewone bankschroeven. Iemand al eens gezien/gehoord?
kan het zelf ook ontwerpen waarschijnlijk, maar zou tof zijn een werkend model te hebben zonder ontwerpfouten.



[wijk0983]

Lijkt op in hout uitgevoerde serre-joints. Op een onderbalk zijn twee verschuifbare klemblokken gemonteerd die met een pin worden vergrendeld. Bij houtsnijden gebruiken we wel twee klemblokken die op de werkbank worden geklemd en daartussen het te bewerken stuk.



[egg72]

Lijkt me al wat eenvoudiger om te maken idd. Merci



[BossyRangs]

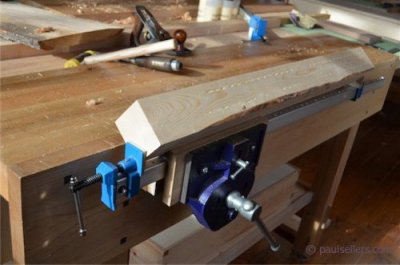

Ik zou eigenlijk gewoon een serre-joint in de bankschroef plaatsen voor dit soort handelingen. Zoals Paul Sellers het doet:

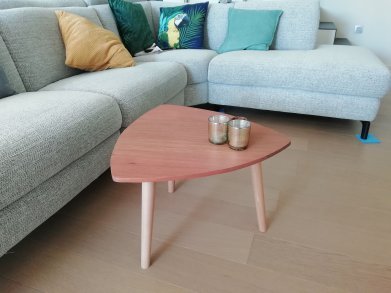

Zo heb ik recent met handgereedschap ronde pootjes gemaakt voor een salontafel:



[hartvoorhout.jouwweb.nl]

mooi Tafeltje Boss,

Hoe heb jij deze poten bevestigd ?.
Ik moet ook nog poten onder een tafelblad ( bijzet tafel) maken maar ben er nog niet uit hoe ik dat wil doen.

Wat betreft het klemmen wel een mooie oplossing, evt met wat hulp hout om klem oppervlakte te vergroten.

Gr Edwin



[BossyRangs]

Bedankt Edwin!

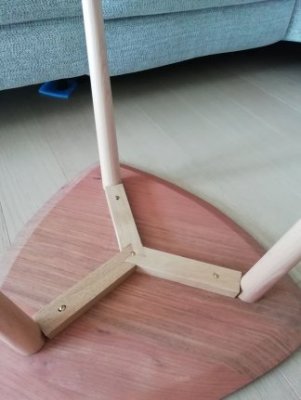

ik heb even een foto van het onderstel gemaakt voor je:



Het middelpunt is een halfhoutse 3-puntverbinding. Middelste en rechtse schroef zijn zonder speling bevestigd. Mijn redenering is dat hout toch niet noemenswaardig werkt in de lengterichting. Voor de 2 andere schroeven heb ik een slobgat gemaakt. Hopelijk is dit genoeg om enige werking op te vangen. Het tafelblad is van Jatoba, dat van nature al wat minder krimp vertoont dan eik. En het tafeltje zelf is natuurlijk ook niet zo groot. Mocht dit toch verkeerd kunnen aflopen, dan hoor ik graag jullie mening.

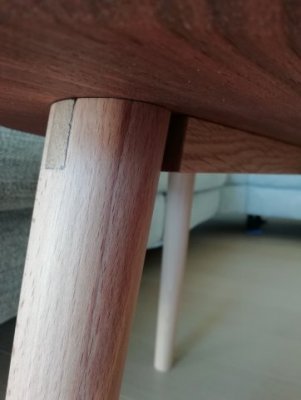

De latjes van het onderstel passen met een pen in een sleuf in de pootjes (soort van pen- en gatverbinding, maar toch niet helemaal)



[wijk0983]

Edwin, mijn vader maakte vroeger een beukenhouten klosje met daarin een draadgat. Op de poot schroefdraad. Het beukenhouten klosje was enigszins schuin zodat de poot schuin kwam re staan.



[hartvoorhout.jouwweb.nl]

Bedankt Boss, mooi gemaakt en prima oplossing.

Gr Edwin



[hartvoorhout.jouwweb.nl]

Edwin, mijn vader maakte vroeger een beukenhouten klosje met daarin een draadgat. Op de poot schroefdraad. Het beukenhouten klosje was enigszins schuin zodat de poot schuin kwam re staan.

Hoi Hans , had ik ook aan gedacht maar ik heb geen materiaal om schroefdraad te draaien.

Het wordt dus mogelijk de oplossing van Boss of die van jouw maar dan zonder schroefdraad.

Gr Edwin
