Kennis gevraagd over lager en as

[Wim Kluck]

Ik ben een dubbing brush tafel aan het maken. Wil je weten wat het is ?

Ik heb een aantal lagers 608 1xZ die ik er voor wil gebruiken. Wat voor soort as heb ik hiervoor nodig want deze moet wel passen. Ook moet ik er nog draad op snijden dus gehard hoeft deze niet te zijn. De maat luistert wel nauwkeurig. Is dit iets? 123-3D.nl - 3D-printers | kits | parts | filament
Aan de ene kant moet ik m8 snijden en aan de andere zijde moet een haak of oog komen dus m3 of m4. Of kan ik er gewoon M8 in lijmen?



[chevy66]

Hoe wil je de as vast zetten in je lagers? Die as die je in je link geeft gaat er schuivend in. Daarom zitten er stelboutjes in die lagers om de as vast te zetten. Die as is eigenlijk wat te groot om draad op te snijden. Heb je een goede scherpe kwaliteits snijplaat dan krijg je hem er meestal wel op met flink snijolie en veel lossen. Wel eerst even een goede zoekrand er aan vijlen.



[Wim Kluck]

Schuivend wil dat zeggen dat ik de as erin moet tikken?
Het is inderdaad mijn vraag hoe ik dit netjes vast krijg. Ik pak een vierkant stuk hout draai hier een gat van 22 mm in, tik het lager erin en schroef dit vast.



[henkverhaar]

Ik heb hier een aantal verschillende commerciële versies staan - wellicht moet je even komen kijken ? ;-)



[Wim Kluck]

Henk ik heb hier de versie van norvise staan (tafel zelfgemaakt) werkt maar is klein en kan beter.
Ik ga morgen gewoon wat maken en lukt het niet dan kijk ik wel. Moet nog wat oefenen met origami wings.
Ben aan gewezen om die techniek te laten zien. Moet de eerste nog maken. Maar ze binden hier vangende vliegen en die hoeven niet mooi te zijn. Er is wel een lid dat ook een dubbing brush tafel heeft gemaakt dus ook daar kan ik wel kijken. 2.5 uur rijden heen en dan terug is toch wel veel voor een lagertje. Toch bedankt voor het aanbod.



[Hed]

Een lager met klemboutjes of met borgringen aan beide zijden van het lager een idee?



[RVester]

Lagertje vastzetten met loctite en m9x1 erop snijden? M9x1 is vaak gebruikt voor achternaven van fietsen, die moeren waarvoor je sleutel 15 nodig hebt. Binnenmaat is 7.9mm



[Wim Kluck]

Bekijk bijlage 140549 Een lager met klemboutjes of met borgringen aan beide zijden van het lager een idee?
Bekijk bijlage 140550

Ik wil bestaand lager 608 gebruiken. Om deze seegerringen te gebruiken moet ik een groef in de as steken. Daar heb ik geen spullen voor. Ga het gewoon proberen met draadeind en moeren en ringen.



[Wim Kluck]

Lagertje vastzetten met loctite en m9x1 erop snijden? M9x1 is vaak gebruikt voor achternaven van fietsen, die moeren waarvoor je sleutel 15 nodig hebt. Binnenmaat is 7.9mm

Ik zie niet hoe ik in een lagertje binnenschroefdraad kan snijden. Ik heb al die rare maten tappen en snijplaten wel maar in een goedkope kwaliteit prima voor kunststoffen maar om daar nou in hoogwaardig staal te gaan tappen dat zie ik niet zitten.



[RVester]

Nee je snijdt m9x1 op de as, de binnenmaat van een m9x1 snijplaat is 7.9mm, dus dat past redelijk bij een as van 8. M8 tappen op een as van 8 is wel heel hard werken voor je snijplaat.



[Wim Kluck]

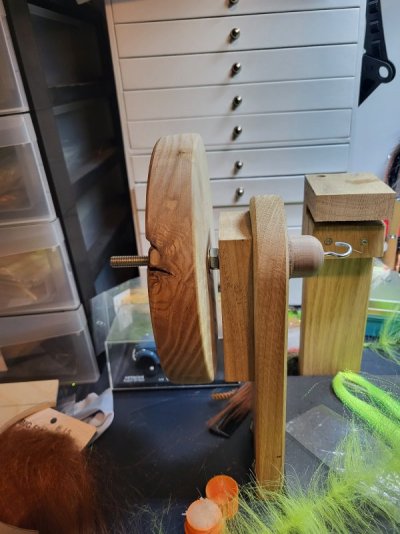

We hebben een werkend exemplaar. De werking is prima. Had wat moeite met het uitlijnen van het lager.
De andere zijde heb ik voorlopig opgelost door een draadeind in een alu bus te laten lopen. Lager gaat hier niet want er moet iets veerdruk zijn. Ik weet dat deze kant niet voor de eeuwigheid is maar ik zoek naar een oplossing. Denk aan lagers waar de assen van cnc machines in lopen soort glijlager.

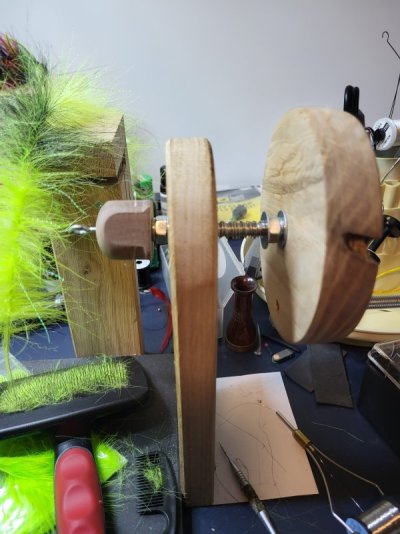

In het blok tussen het wiel en de staander zit een lager en diverse moeren om een en ander vast te zetten.

Hier een foto van het deel waar ik nog wat aan ga doen. Verder ben ik nog aan het oefenen om de borstels te maken. Meeste lukt prima.



[Kor]

Dat fluor-groene dons, is dat echt voor het vissen of trek je het straks met carnaval aan?



[Wim Kluck]

Ik gebruik het voor het binden van snoekstreamers. Het word ook wel gebruikt met carnaval.



[Wim Kluck]

Ik ga nog even kijken of ik met een lineaire lager een veerbetering ga krijgen. Ook vervang ik de as m8 draadeind door een stalen as waar ik draad op snij en of een groef in zaag voor borging met een seegerring.



[ope1967]

een lagerblok is te koop in alle maten, lijkt mij de gemakkelijkste bestaande oplossing.



[Wim Kluck]

Nee want de as moet verend kunnen bewegen en ronddraaien. De andere as draait al in een lager.



[henkverhaar]

Ik heb wel 4 van die dubbing brush machines, van klein tot heel groot, en ze hebben eigenlijk allemaal een vaste bevestiging aan de 'verre kant'. De twee kleinste, inclusief het geval dat Kaj (Tilburg) ooit liet maken hebben een echte vaste verbinding. De Roots machine (ooit een keer voor een prikkie gekocht bij Peeters, die ze aan de straatstenen niet kwijt raakte) heeft een veertje met een wartel, en de 'Doug Swisher' machine heeft een vaste verbinding op een verend opgehangen vierkante as.



[Wim Kluck]

Ik heb de dubbing brush machine van Oasis nagemaakt, ik krijg er prima brushes uit maar de rechterkant is mechanisch niet goed ontworpen door mij. Links zit het grote wiel wat ik naar mij toe draai en recht kan ik hem van mij afdraaien waardoor ook de rechterkant veel sneller vast zit.



[elzenmaa]

Ook vervang ik de as m8 draadeind door een stalen as

Wat ik eens ooit gebruikt heb was een draadeind M10 met daarover koperen buis 12 mm met wanddikte 1 mm.
Met borgmoeren en carosserieringen kun je alles vrij eenvoudig opsluiten.



[Wim Kluck]

Dat heb ik dus hier gedaan met m8 en alu buis 10x1 maar dat liep niet.
Net de boel voorzien van een liniaire lagerbus en dat geeft een 100 % verbetering. Heb niet de juiste veren om de boel op spanning te houden. Ik had 8 mm inwendige veren bij besteld maar die zijn niet 8 in wendig maar 7.8 mm. Nu enkel 9mm veren erop gezet maar die geven iets te weinig spanning. Zal wel even kijken waar ik veren kan scoren met 9 mm in wending voor een normale prijs.
