Kastje voor in Sjöbergs werkbank

vandikte

duurzaam is de weg
3 jul 2013
1.225
97
Almere
Sinds een half jaartje heb ik een mooie werkbank, om wat geld te besparen wilde ik het optionele kastje eronder zelf maken.
Inmiddels ben ik redelijk op weg. En omdat foto's altijd gewaardeerd worden.......


Hier zit het frame al in de werkbank


12 mm multiplex is de budget keuze en sponning gefreesd


Droog passen


Klaar leggen voor lijm


Je kan nooit genoeg klemmen hebben toch?

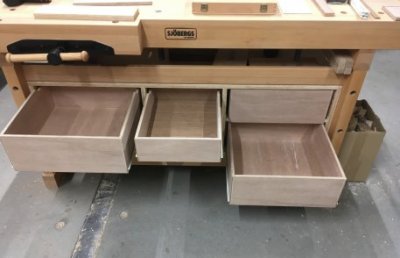

Nu in het midden nog 3 kleine lades


Charel09

Actieve deelnemer
10 sep 2014
708
72
Antwerpen
daar ga je veel plezier aan hebben

mag ik je een paar tips geven (door schade en schande geleerd van mijn home-made lades in mijn Sjöberg ;)):
  • zie dat, als je handvaten gaat gebruiken, ze niet in het vlak van de bankschroef staan. Als je namelijk langere stukken of plaatmateriaal inspant dan staan de handvaten in de weg
  • doe de lades ook dicht als je gaat schuren


mk23

Actieve deelnemer
12 okt 2016
729
44
omgeving Rotterdam
daar ga je veel plezier aan hebben

mag ik je een paar tips geven (door schade en schande geleerd van mijn home-made lades in mijn Sjöberg ;)):
  • zie dat, als je handvaten gaat gebruiken, ze niet in het vlak van de bankschroef staan. Als je namelijk langere stukken of plaatmateriaal inspant dan staan de handvaten in de weg
  • doe de lades ook dicht als je gaat schuren

Voor de handvaten van mijn lades heb ik inslagmoeren gebruikt waardoor ik de knoppen en handgrepen makkelijk los kan halen mocht dat nodig zijn. Ze zitten daarvoor namelijk gewoon te weinig in de weg.


vandikte

duurzaam is de weg
3 jul 2013
1.225
97
Almere
Bedankt voor de tips van de handvaten, dat worden dus ondiepe versies nu en misschien wel met inslagmoeren:rolleyes:


mk23

Actieve deelnemer
12 okt 2016
729
44
omgeving Rotterdam
Mooie lades.
En je had zelfs nog dunner kunnen gaan, 18mm bodem en 9 of 6mm zijkanten die je vervolgens in de hoeken verstevigt met vierkante latjes. De voorzijde waar je aan trekt wordt stijver door de ladefrontjes die achteraf monteert. Mijn 600x600 lades heb ik wel met 18mm bodem gemaakt maar ben toch bij 12mm wanddikte gebleven om genoeg vlees te hebben voor schroeven 4x40:)
Maar voor gemak bij het monteren gaat niets boven 18mm in combinatie met lamellos, niets klemmen alles lekker schroeven.


vandikte

duurzaam is de weg
3 jul 2013
1.225
97
Almere
De frontjes nog, ik maak denk ik een ingefreesde greep.

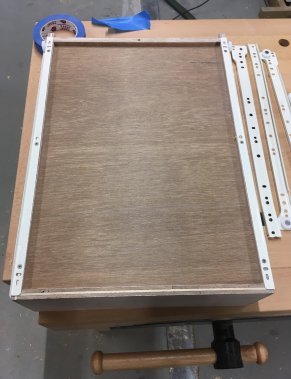

montage lade geleider

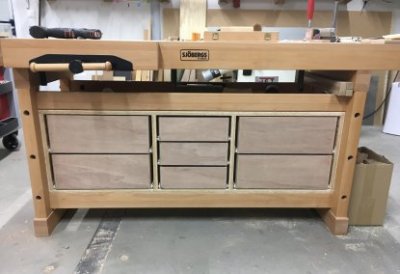

wordt wel wat


ik ben er blij mee


vandikte

duurzaam is de weg
3 jul 2013
1.225
97
Almere

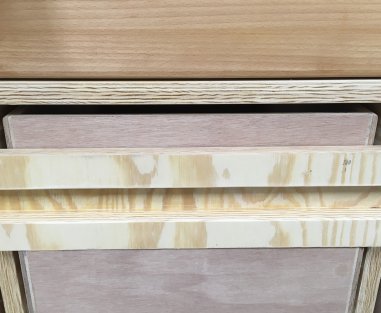

Nog even een vraagje over de lade frontjes, ik denk nu aan een gleuf eruit gezaagd met een schuine snede ongeveer 12 graden.

is dit wat?

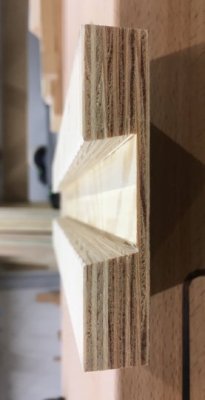

even een smalle proefstrook


zoiets dus


Joost Kok

Hout met mogelijkheden
25 jan 2019
111
19
Eemnes
Even proberen of ditje bevalt. Je kunt er ook nog 1 tegengesteld erboven maken. Hierdoor heb je iets meer grip, zeker als de la wat zwaar is met allerlei spullen.


vandikte

duurzaam is de weg
3 jul 2013
1.225
97
Almere
Bedankt voor de reacties, ik heb besloten om ze eerst op 12 graden te houden ivm de zwaluwstaart frees die ik voorhanden heb.

vervolgens eerst gezaagd en vervolgens netjes gefreesd.

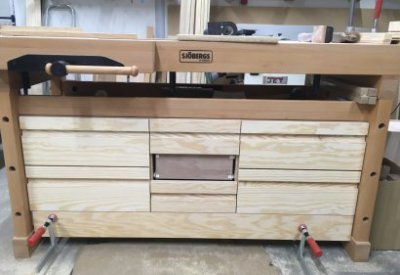

Proberen de ruimtes netjes te verdelen...

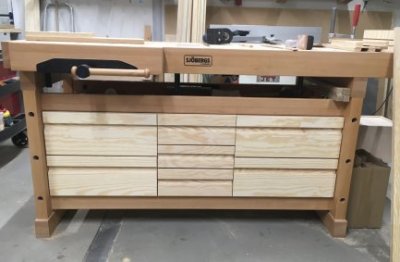

Was een erg mooi leer project, aandachtspunten voor mij zijn:

Haaks en erg nauwkeurig werken
Blijven nameten
schroefgaten met priem en boor goed in het midden van de lade geleider


Jimbo

Actieve deelnemer
2 jan 2014
485
0
Mooi werk! Ik zou 'm in de living zetten (na de scheiding dan, ongetwijfeld)

schroefgaten met priem en boor goed in het midden van de lade geleider
Ik ben het hier uiteraard mee eens en het is lekker old skool (het blijft dus wel een handwerkbank), maar ik kreeg het zo op mijn zenuwen van net-niet gecentreerd boren dat ik overstag ben gegaan en een zelfcentrerend boorsetje heb gekocht.
