Het bouwverslag van de Inca-Major met uitleg.

Bekijk bijlage 95591 Tekening 1:1 van voor en zij-aanzicht van de tafel.

Bekijk bijlage 95593Met een mal de gaten frezen in het tafelblad
voor de spaander afvoer en de v-snaar.Tegenwoordig doe ik dit met
de MFS van Festool.

Bekijk bijlage 95592Afwerkliijst verlijmen met de bessey
kantenfix klemmen het blad is gefineerd met gerookt esdoorn.

Bekijk bijlage 95595Tafelblad grof voor schaven.

Bekijk bijlage 95596Multiplex 16mm fineren/lijmen met
het gerookt esdoorn.

DSC00049.jpgHet fineer werk doe ik
in de zelfbouw vacuum-tafel

DSC00623.jpgDe pennen frezen
uiteraard met de Inca.

DSC00023.jpgvizet? kantje snijden aan poot.

DSC00059.jpgHouten bus draaien op de
metaaldraaibank voor de 220v stekker in te plaatsen.

DSC00058.jpghet assenstaal voordraaien zonder
vaste bril had geen 16mm op voorraad.

DSC00062.jpgde twee steuntjes voor
de motorplank.



DSC00002.jpgEn nog veel meer
onderdelen van staal


DSC00148.jpgKlaar om gespoten te worden



DSC00233.jpgDe1,5pk.ook klaar
om gespoten te worden.



DSC00155.jpgMotorplank kopshout
afgewerkt met stalen randen.

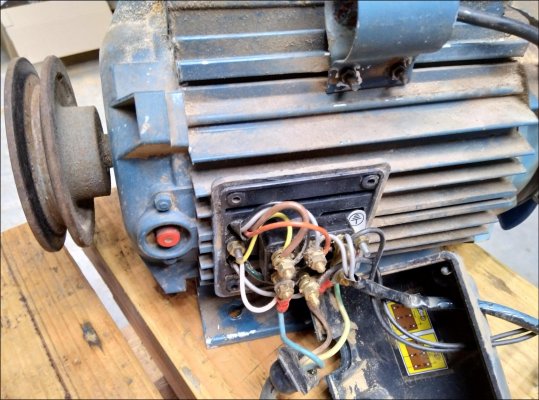

DSC00162.jpgWilde zomin mogelijk bedrading zien op
220v motor dus de condensatoren onder de plank gemonteerd.
Zijranden van plank afgewerkt met Amerikaans noten.


DSC00152.jpgKlaar voor montage.



DSC00316.jpgTrekpen draaiwerk
voor steun lang-gatboor.


DSC00269.jpgHandwiel van alum.
voor H/L.zaagblad.

DSC00271.jpgMotorpoelie uitlijnen
met zaagas poelie.

DSC00748.jpgAmerikaans noten
lijst werk rondom het tafelblad.

DSC00709.jpgA/U schakelaar
ook mee gespoten in de vaste
kleur van de tafel.

Dit was het en wie het nog niet gezien heeft de Foto reportage
"Inca Major nieuwbouw" dit heb ik afgelopen week geplaatst.
Als er nog vragenzijn laat het maar weten. Zie dat de eerste paar afbeeldingen niet geplaatst zijn dat zal ik alsnog doen.

Groet,
Peter v H

Laatst bewerkt:

peter vh

Actieve deelnemer
1 jun 2015
150
1
Nieuw zijn de tafels nooit zo gemaakt kon ook niet voor die prijs van toen,maar een originele motorplank vind ik een gammel iets.

Laatst bewerkt:

Charel09

Actieve deelnemer
10 sep 2014
493
3
Antwerpen
dit inspireert me om mijn eigen Universal nog eens goed aan te pakken en op te poetsen

great job Peter


peter vh

Actieve deelnemer
1 jun 2015
150
1
Ben nu een geheel nieuwe Inca schaafbankje aan het opbouwen,volgende bouwproject is een Universal.
