Hulp gevraagd bij constructie eettafel op basis van 18mm berken multiplex plaat.

Taab

Actieve deelnemer
11 jun 2020
111
35
Omgeving Apeldoorn
Ik speel al een tijdje met het idee om een tafel naar het idee van @Guido76 te maken: een eettafel met een eiken uitstraling maar gemaakt van multiplank met een toplaag van eik, verlijmd op een plaat berken multiplex. Als afwerking van de rand wil ik een kader van massief eiken (70x40mm) gebruiken waarin de multiplex plaat wegvalt in een in het massief eiken kader gevreesde gleuf.

Inmiddels heb ik deze materialen in huis:
- restpartij eiken multiplank
- 18mm CP/CP berken multiplex.

Het kader moet ik nog maken, dit komt later.

De tafel moet 200x100 cm worden met een metalen zuil als voet in het midden van de tafel.

Ik sta klaar om het blad te gaan maken en te starten met verlijmen, echter begin ik me nu zorgen te maken over de dikte van het multiplex. Een volle plaat (244x122 cm) buigt iets door. Ik kan op dit moment lastig inschatten of dit ook gebeurd op het moment dat deze verlijmd is volgens bovenstaande maten, met het kader eromheen en een voet in het midden.

Dus mijn vraag is nu eigenlijk of ik de plaat nog moet verzwaren met een kader onder de plaat? En zo ja wat is hier de beste methode voor?

Gezien de huidige houtprijzen gebruik ik graag de plaat die ik al heb staan maar mocht de oplossing zijn om voor dikker te gaan dan is dat maar zo.

Dank alvast voor het meedenken!


Charel09

Post veel
10 sep 2014
1.276
448
Antwerpen
voor mijn begrip: 70mm is de opstaande rand van het kader ? hoe veel wil je de MDF plaat laten invallen in het kader (of hoeveel van die 40mm valt weg over een hoogte van 18mm) ?


ZotVanHout

Oud hout
8 jan 2016
6.175
1.635
Klein-Brabant, Vlaanderen
met deze link verwijs je naar @Guido76
altijd mooi dat je de vader van het oorspronkelijke idee vernoemt
heb je de link naar dat idee ?


Als afwerking van de rand wil ik een kader van massief eiken (70x40mm) gebruiken waarin de multiplex plaat wegvalt in een in het massief eiken kader gevreesde gleuf.
zoals @Charel09 reeds vroeg
hoe zie je die rand + aansluiting met de mpx ?
een tekening verduidelijkt veel

Dus mijn vraag is nu eigenlijk of ik de plaat nog moet verzwaren met een kader onder de plaat? En zo ja wat is hier de beste methode voor?
hangt af van hoe groot het draagvlak + de bovenstruktuur van die metalen zuil is
244 cm is veel wanneer die links + rechts 100 cm niet-ondersteund hangt

een eettafel met een eiken uitstraling maar gemaakt van multiplank met een toplaag van eik, verlijmd op een plaat berken multiplex. Als afwerking van de rand wil ik een kader van massief eiken (70x40mm) gebruiken waarin de multiplex plaat wegvalt in een in het massief eiken kader gevreesde gleuf.
zelf heb ik slechts 1 ervaring met het verlijmen van massief hout op een mpx
het massieve hout is nadien gekrompen + gebarsten
de mpx gaf geen krimp
2 materialen die anders uitzetten + krimpen . . .
hopelijk hebben collega's betere ervaringen met zo'n opbouw


Bert Vanderveen

Post veel
1 sep 2015
2.282
495
Enschede, Twente
In mijn optiek is een simpele binnendeur geschikter als basis dan een plaat multiplex. Duidelijke zelfs: ik heb een par jaar geleden een sprookjestafelblad gemaakt op basis van zo’n binnendeur, met massieve rand. Blijft strak vlak en is door het redelijke gewicht nog handzaam.
(Binnendeur: vuren lijst, kartonnen honingraat kern, twee buitenlagen bord - iets hardboardachtigs, dus.)


Taab

Actieve deelnemer
11 jun 2020
111
35
Omgeving Apeldoorn

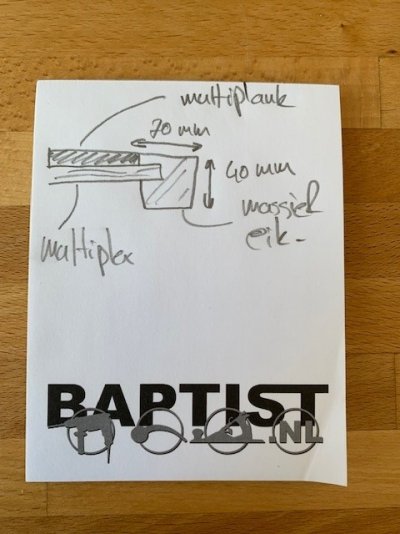

Dankjewel voor jullie reacties. Ik hoop een aantal vragen met een tekening van het kader op te lossen.


kader tafel.jpg

Verder zal ik de tafel naar voorbeeld van Guido maken. Zie: Link. Dit behoeft verder naar mijn idee geen tekening?

Nu om een aantal van jullie vragen te beantwoorden:
hangt af van hoe groot het draagvlak + de bovenstruktuur van die metalen zuil is
244 cm is veel wanneer die links + rechts 100 cm niet-ondersteund hangt
De grootte van de tafel zal uiteindelijk 200 x 100 cm worden. Dit blijft dan nog stevig overhangen. Het ontwerp van de zuil ligt verder voor bij een lokaal bedrijf hier. Hier wacht ik nog op een tekening, ik heb ze gevraagd om mee te denken over het bovenstaande.
zelf heb ik slechts 1 ervaring met het verlijmen van massief hout op een mpx
het massieve hout is nadien gekrompen + gebarsten
de mpx gaf geen krimp
2 materialen die anders uitzetten + krimpen . . .
hopelijk hebben collega's betere ervaringen met zo'n opbouw
Het mooie van de multiplank is de verlijming van eiken op multiplex in 1 plank, ik verwacht dus minder werking hierdoor ter info.
In mijn optiek is een simpele binnendeur geschikter als basis dan een plaat multiplex. Duidelijke zelfs: ik heb een par jaar geleden een sprookjestafelblad gemaakt op basis van zo’n binnendeur, met massieve rand. Blijft strak vlak en is door het redelijke gewicht nog handzaam.
(Binnendeur: vuren lijst, kartonnen honingraat kern, twee buitenlagen bord - iets hardboardachtigs, dus.)
Ik ben jouw idee inderdaad tegen gekomen op het forum, interessant idee. Ik hou hem voor nu nog even in mijn achterhoofd als eventuele oplossing!


jorisvh

Actieve deelnemer
hoe dik is de mpx en de multiplank?
ik hoop dat je schets niet op schaal is want dan zijn ze samen nog geen 20mm.
nu, zelfs met 12+18 denk ik dat je blad van 2m nog doorbuigt onder eigen gewicht, laat staan als er iemand met volle gewicht op leunt..

+1 voor de schilderdeur.
je moet je tafel evt enkele cm aanpassen aan de standaard deurmaten want je kan daar niet veel af zagen.
je zal de poot dan wel moeten kleven want in het midden zit achter 3mm unalit enkel lucht en karton. je zou een tubespaan deur kunnen nemen maar ook daar kan je niet echt iets in vast schroeven.

  • Leuk
Waarderingen: Taab

Taab

Actieve deelnemer
11 jun 2020
111
35
Omgeving Apeldoorn
Dankjewel voor je reactie Joris, het totaal zal 33mm dik worden. De tekening is zeker niet op schaal, het was bedoeld als een snelle schets ter verduidelijking.

Ik denk dat ik mijn zorgen wel bevestigd heb gekregen. Ik ga weer even terug naar de tekentafel en nadenken over een andere oplossing. Een ander ontwerp als onderstel is daarin wellicht de kortste klap gezien deze nog gemaakt moet worden.

Dank allemaal voor het meedenken.


Guido76

Actieve deelnemer
23 okt 2018
213
28
Zeewolde
Toch wel grappig dat mijn tafel in de loop der jaren al enige keren voorbij is gekomen.

Tussen de 2 stalen poten heb ik nog 2 hoekijzers lopen welke het tafelblad ondersteunen.


Taab

Actieve deelnemer
11 jun 2020
111
35
Omgeving Apeldoorn
@Guido76 het is ook een leuk idee om eens uit te proberen! De constructie voor het onderstel leg ik verder voor aan de lokale metaalbewerker met inderdaad een bredere ondersteuning.


Guido76

Actieve deelnemer
23 okt 2018
213
28
Zeewolde
De eiken balken met die sleuf erin geeft ook al veel versteviging tegen doorzakken. Dan zit jouw poot in het midden. Bij mij juist aan de buitenkanten dus een grote overspanning ertussen.

Denk dat het doorzakken wel meevalt allemaal. Hoe groot wordt het ondersteunende vlak van je poot?
